Bàn trượt xoay rỗng trục θ, điều chỉnh vi mô chính xác bằng tay 360°, bàn trượt dịch chuyển quang học.
Đặc trưng
Sau khi nới lỏng vít điều chỉnh thô/tinh, bàn làm việc có thể được điều chỉnh thủ công 360° để điều chỉnh thô.
Sau khi siết chặt vít điều chỉnh thô/căn chỉnh chặt, có thể điều chỉnh tinh bàn làm việc bằng thước đo micromet. Khi thực hiện căn chỉnh chặt, hãy đảm bảo rằng vít khóa đã được nới lỏng. Khi đạt được vị trí mong muốn, hãy sử dụng vít khóa để cố định nó vào vị trí.
Thông số của các giai đoạn và slide thủ công
| Người mẫu | Loại chuyển động | Vật liệu | Loại ổ đĩa | Kích thước bề mặt | Độ dày nền tảng | Du lịch | Khả năng chịu tải | Giá trị thang đo tối thiểu | Thang đo tối thiểu của áp suất chênh lệch | Tính đồng tâm | Sự song song | Cân nặng | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

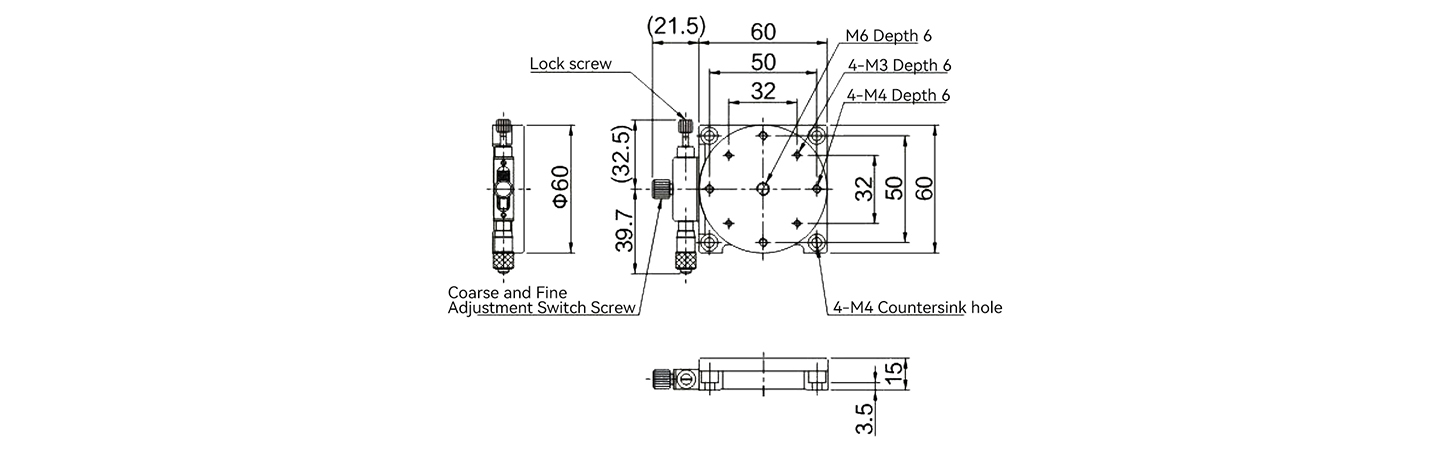

| THÊM+ÍT HƠN- | XRS60-L | Tôi | Hợp kim nhôm (Anode đen) | Đầu micromet | Φ60mm | 15mm | Điều chỉnh thô 360°, căn chỉnh chính xác ±5° | 29,4N (3kgf) | 10' | ≈0,96' | 0,03mm | 0,03mm | 0,16kg |

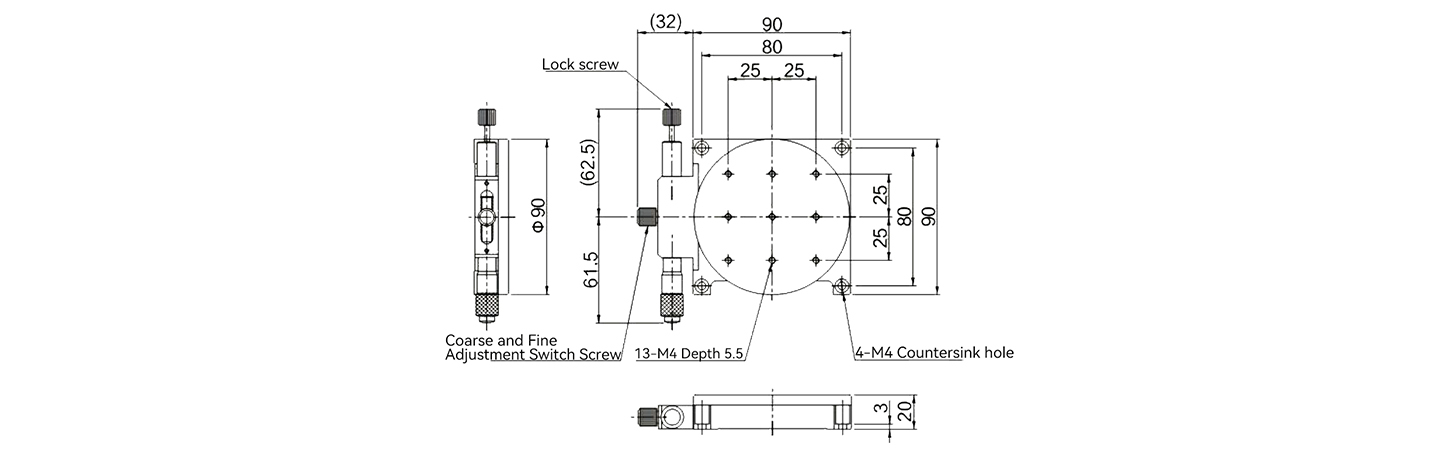

| THÊM+ÍT HƠN- | XRS90-L | Tôi | Hợp kim nhôm (Anode đen) | Đầu micromet | Φ90mm | 20mm | Điều chỉnh thô 360°, căn chỉnh chính xác ±5° | 29,4N (3kgf) | 5' | ≈0,6' | 0,03mm | 0,04mm | 0,50kg |

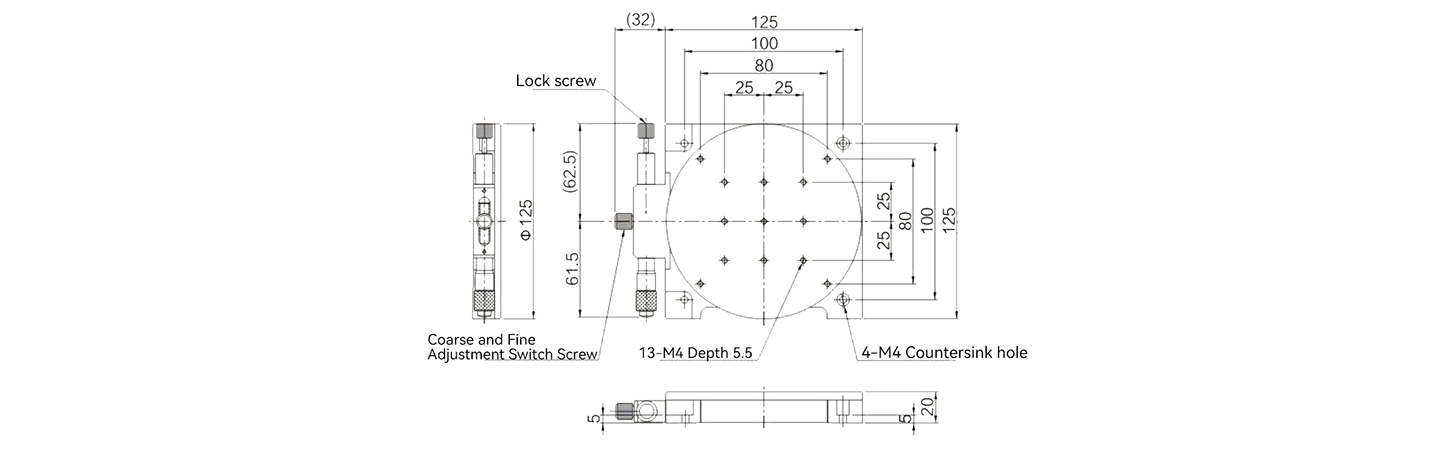

| THÊM+ÍT HƠN- | XRS125-L | Tôi | Hợp kim nhôm (Anode đen) | Đầu micromet | Φ125mm | 20mm | Điều chỉnh thô 360°, căn chỉnh chính xác ±5° | 29,4N (3kgf) | 5' | ≈0,46' | 0,03mm | 0,05mm | 0,90kg |
