Các nguồn sáng vòng góc thấp với nhiều kích thước và khoảng cách khác nhau, từ 60° đến 90°.

Đèn vòng góc thấp kết hợp với đèn LED cường độ cao và đèn chiếu điểm, chiếu sáng tập trung từ mọi góc độ ở khoảng cách làm việc ngắn hơn với nhiều chiều chiếu sáng.

Liên hệ với chúng tôi Tải xuống

chi tiết sản phẩm

mô tả sản phẩm

Tổng quan Công nghệ Tải xuống

Đặc trưng

◇ Mảng LED mật độ cao, độ sáng cao
◇ Có thể tùy chỉnh nhiều góc chiếu sáng khác nhau
◇ Tấm khuếch tán ánh sáng là tùy chọn, giúp tăng độ đồng đều của ánh sáng.
◇ Sử dụng công nghệ hàn sóng, nâng cao chất lượng sản phẩm, dễ dàng lắp đặt.

Các lĩnh vực ứng dụng

◇ Kiểm tra PCB (bảng mạch in)
◇ Kiểm tra nhãn mác
◇ Kiểm tra lỗi bao bì
◇ Kiểm tra ngoại hình tổng thể
◇ Kiểm tra đặc tính và hình thức bên ngoài của các linh kiện IC.
◇ Kiểm tra các vết xước, vết bẩn, hư hỏng, mép, v.v. trên bề mặt.

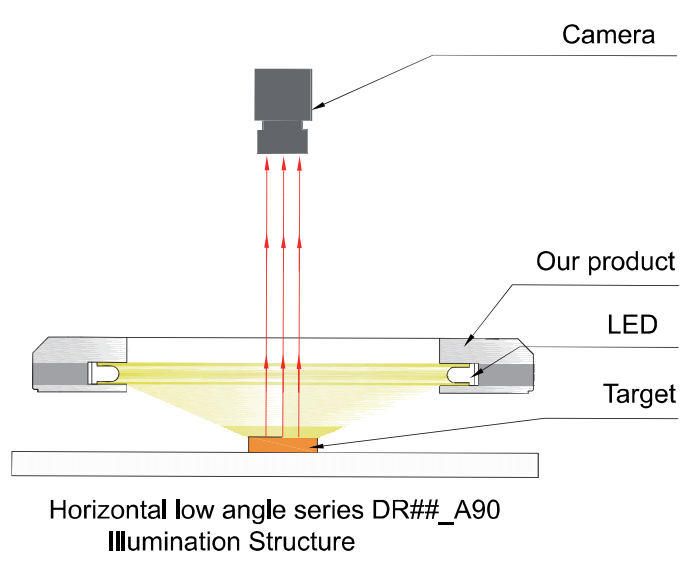

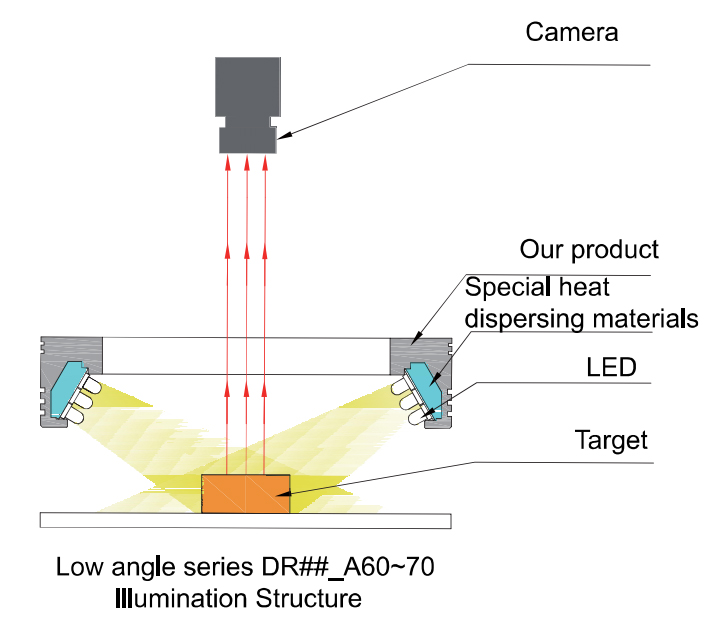

Cấu trúc chiếu sáng

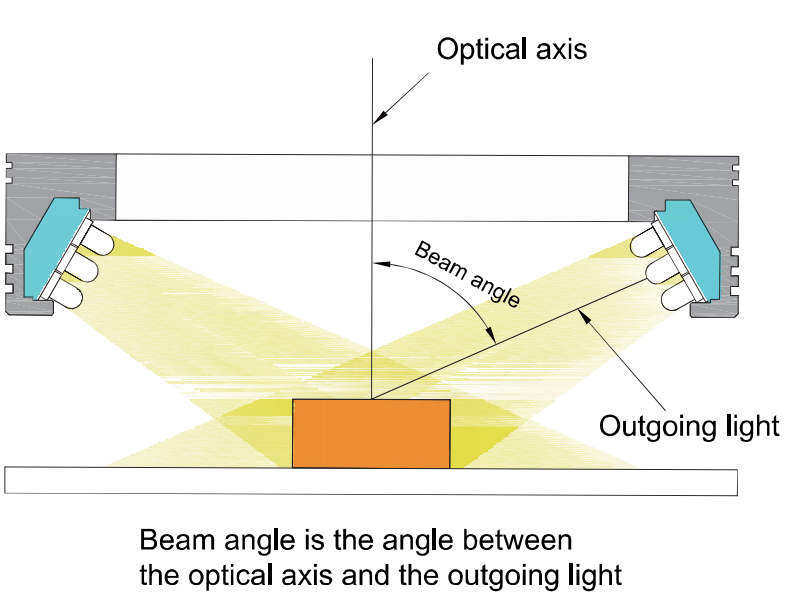

Sơ đồ góc

Hướng dẫn lựa chọn

NV	Tiến sĩ	##	MỘT##	Đỏ/Xanh lá/Đen/Trắng
Tầm nhìn mới	Đèn vòng	Đường kính ngoài	Góc chiếu sáng	Màu sắc

Chỉ số kỹ thuật

Màu sắc (Bước sóng)	Màu đỏ: 620-630nm	Xanh lục: 525-530nm	Xanh lam: 465-470nm
Màu sắc (Bước sóng)	Nhiệt độ màu trắng 6600-7000K	Tia cực tím: 365-395nm	IR: 850/940nm
Môi trường hoạt động	Nhiệt độ: 0 đến 50℃, Độ ẩm: 20% đến 85% RH
Thời gian trọn đời	Thời gian sử dụng lý thuyết là 100.000 giờ (Tùy thuộc vào môi trường hoạt động, không phải là sự đảm bảo).
Bộ điều khiển tương thích	Bộ điều khiển tương tự, Bộ điều khiển số, Bộ điều khiển dòng điện không đổi
Phụ kiện tùy chọn	1. Nguồn sáng và bộ chuyển đổi ống kính.
	2. Tấm khuếch tán, Tấm phân cực. (Độ truyền dẫn hoạt động: 60%, 70%, 80%, 90%)
	3. Dây nối dài: 1m/2m/5m/10m/15m (2 loại vật liệu vỏ dây: PVC cứng; silicon mềm.)
Bảo hành	Bảo hành một năm, mẫu thử miễn phí và hỗ trợ kỹ thuật (người mua thanh toán phí vận chuyển)
Tùy chỉnh đèn	Cung cấp dịch vụ thiết kế và phát triển theo nhu cầu riêng của từng khách hàng nhằm đạt được hiệu quả hình ảnh tốt nhất.

Tải xuống

Thông số đèn (điện áp 24V)

Góc	Người mẫu	Màu sắc (R/G/B/W)	Công suất (W)		Kích thước					Hình ảnh
Góc	Người mẫu	Màu sắc (R/G/B/W)	Đầu ra	Đầu ra	Đường kính ngoài (mm) MỘT	Đường kính trong (mm) B	Lỗ lắp đặt C	Độ dày D	Số lượng của hàng	Con số
60-75°	NV-DR50-A60-		1.1W	1,8W	50	20	40	23	2	1
	NV-DR60-A60-		1,6W	2,5W	60	30	50	23	3
	NV-DR75-A60-		2,3W	3,6W	75	40	60	22	3
	NV-DR90-A60-		3,9W	5,9W	90	54	75	23	3
	NV-DR100-A60-		4,4W	6,4W	100	63	84	23	3
	NV-DR120-A60-		5.1W	10.1W	120	87	100	30	3
	NV-DR160-A75-		7W	12,3W	161	124	145	22	3
	NV-DR150-A75-		6,8W	11.1W	150	112	140	26	4
	NV-DR180-A75-		7,3W	12,8W	180	142	160	26	4
	NV-DR200-A60-		11,5W	18,6W	200	160	180	26	4
	NV-DR240-A60-		13,6W	21,4W	240	200	220	26	4
Nằm ngang 90°	NV-DR320-A75-		16,3W	26,3W	320	278	304	34	4	2
	NV-DR40-A90-		0,45W	0,7W	40	12	25	10,5	1
	NV-DR75-A90-		0,6W	1,8W	76	41	56	10,5	1
	NV-DR96-A90-		0,8W	2W	96	61	80	10,5	1
	NV-DR126-A90-		1,6W	2,4W	126	91	110	10,5	1
	NV-DR150-A90-		2,5W	2,9W	151	116	130	10,5	1
	NV-DR170-A90-		2,6W	3,4W	172	130	164	10,5	1
	NV-DR208-A90-		2,7W	3,8W	208	173	190	10,5	1
	NV-DR208-A90LS5-		3.0W	4.2W	208	165	190	11,5	1

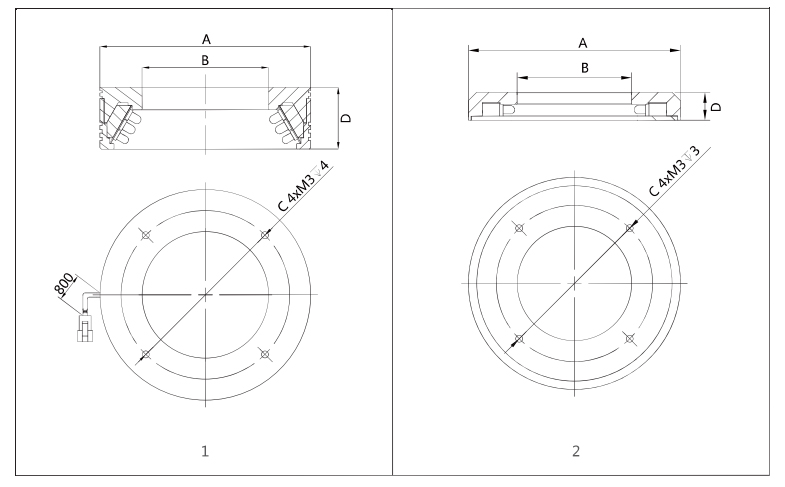

Sơ đồ lắp đặt

Ứng dụng

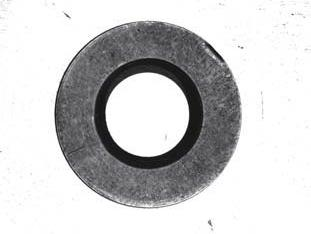

◇ Kiểm tra các khuyết tật trên bề mặt của các bộ phận ô tô
◇ Mã sản phẩm: NV-DR150-A75
◇ Sử dụng đèn vòng góc thấp để chiếu sáng bề mặt các bộ phận ô tô, bề mặt phẳng sẽ hiện lên khá sáng, ngược lại, các vết xước và vùng khuyết tật sẽ hiện lên tối hơn, nhờ đó chúng ta có thể dễ dàng nhận biết các lỗi.

◇ Kiểm tra các lỗi của phụ tùng ô tô
◇ Mã sản phẩm: NV-DR206-A90-W
◇ Sử dụng đèn vòng góc thấp nằm ngang để chiếu sáng bề mặt các bộ phận ô tô có thể làm cho sáu điểm nổi bật đó hiện lên khá sáng, trong khi nền phía sau sẽ tối, nhờ đó chúng ta có thể dễ dàng nhận biết các khuyết điểm.

◇ Kiểm tra các khuyết tật của hạt
◇ Mã sản phẩm: NV-DR75-A90-R
◇ Sử dụng đèn vòng ngang góc thấp để chiếu sáng các đai ốc, phần rìa sẽ sáng, nhưng vùng bị lỗi sẽ tối vì ánh sáng phản xạ không lọt vào thấu kính, và nền sẽ có màu xám đậm, do đó vùng bị lỗi có thể được nhìn thấy rõ ràng.
