Ánh sáng đồng trục hội tụ (dòng NV-PFV).jpg

Ánh sáng đồng trục hội tụ chính xác dùng cho kiểm tra bề mặt bằng thị giác máy.

Nguồn sáng đồng trục song song được thiết kế bằng cách kết hợp các hạt LED công suất cao với bộ tập trung và thấu kính quang học, song song với hướng trục quang học của camera và chiếu sáng đồng đều. Nó có thể khắc phục hiệu quả hiện tượng phản xạ trên bề mặt sản phẩm và thu được nhiều chi tiết tinh tế hơn về thông tin bề mặt sản phẩm.

Liên hệ với chúng tôi Tải xuống

chi tiết sản phẩm

mô tả sản phẩm

Tổng quan Công nghệ Tải xuống

Đặc trưng

◇ Thấu kính hội tụ và thấu kính bán phần tiên tiến, giảm thiểu sự hao phí ánh sáng trong quá trình phản xạ.
◇ Màng nhựa quang học là tùy chọn để triệt tiêu ánh sáng tán xạ theo một hướng cụ thể trong điều kiện thực địa.
◇ Quy trình hàn chảy lại, có thể lắp đặt thuận tiện hơn ở mặt bên và mặt trước.
◇ Chiếu xạ song song và đồng đều, không có ảnh kép

Các lĩnh vực ứng dụng

◇ Kiểm tra vị trí nhãn, mã QR, điểm đánh dấu
◇ Kiểm tra đường viền và khoảng cách
◇ Kiểm tra các ký tự trên chip và chiều cao của đầu nối.
◇ Kiểm tra hư hỏng ở cạnh ngoài
◇ Kiểm tra bề mặt của các vật thể phản chiếu

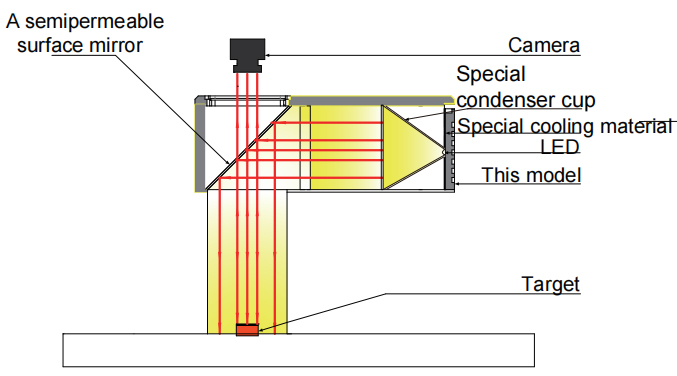

Cấu trúc chiếu sáng

Hướng dẫn lựa chọn

NV	PFV	**	Đỏ/Xanh lá/Đen trắng/Hồng ngoại
Tầm nhìn mới	Ánh sáng đồng trục hội tụ	Diện tích phát xạ Chiều rộng = Chiều dài	Màu sắc

Chỉ số kỹ thuật

Màu sắc (Bước sóng)	Màu đỏ: 620-630nm	Xanh lục: 525-530nm	Xanh lam: 465-470nm
Màu sắc (Bước sóng)	Nhiệt độ màu trắng 6600-7000K	Tia cực tím: 365-395nm	IR: 850/940nm
Môi trường hoạt động	Nhiệt độ: 0 đến 50℃, Độ ẩm: 20% đến 85% RH
Thời gian trọn đời	Thời gian sử dụng lý thuyết là 100.000 giờ (Tùy thuộc vào môi trường hoạt động, không phải là sự đảm bảo).
Bộ điều khiển tương thích	Bộ điều khiển tương tự, Bộ điều khiển số, Bộ điều khiển dòng điện không đổi
Phụ kiện tùy chọn	1. Nguồn sáng và bộ chuyển đổi ống kính.
	2. Tấm khuếch tán, Tấm phân cực. (Độ truyền dẫn hoạt động: 60%, 70%, 80%, 90%)
	3. Dây nối dài: 1m/2m/5m/10m/15m (2 loại vật liệu vỏ dây: PVC cứng; silicon mềm.)
Bảo hành	Bảo hành một năm, mẫu thử miễn phí và hỗ trợ kỹ thuật (người mua thanh toán phí vận chuyển)
Tùy chỉnh đèn	Cung cấp dịch vụ thiết kế và phát triển theo nhu cầu riêng của từng khách hàng nhằm đạt được hiệu quả hình ảnh tốt nhất.

Tải xuống

Thông số đèn (điện áp 24V hoặc 48V)

Khuôn	Người mẫu	Màu sắc (R/G/BM)	Công suất (W)		Kích thước
Khuôn	Người mẫu	Màu sắc (R/G/BM)	Đầu ra	Đầu ra	MỘT	B	C	D	VÀ	F	G	H	Ảnh số.
	NV-PFV20		5W	5W	một	một	một	một	một	một	một	một	một
	NV-PFV30		5W	5W	một	một	một	một	một	một	một	một	một
	NV-PFV50		8W	8W	một	một	một	một	một	một	một	một	một
	NV-PFV70		8W	8W	một	một	một	một	một	một	một	một	một
	NV-PFV100		12W	12W
	NV-PFV130		12W	12W
	NV-PFV150		12W	12W
Lưu ý: Nguyên lý của ánh sáng đồng trục song song nhìn từ bên cạnh tương tự như nguyên lý của ánh sáng đồng trục này, chỉ cần thêm chữ “A” sau vùng phát sáng, ví dụ: NV-PFV**A-#

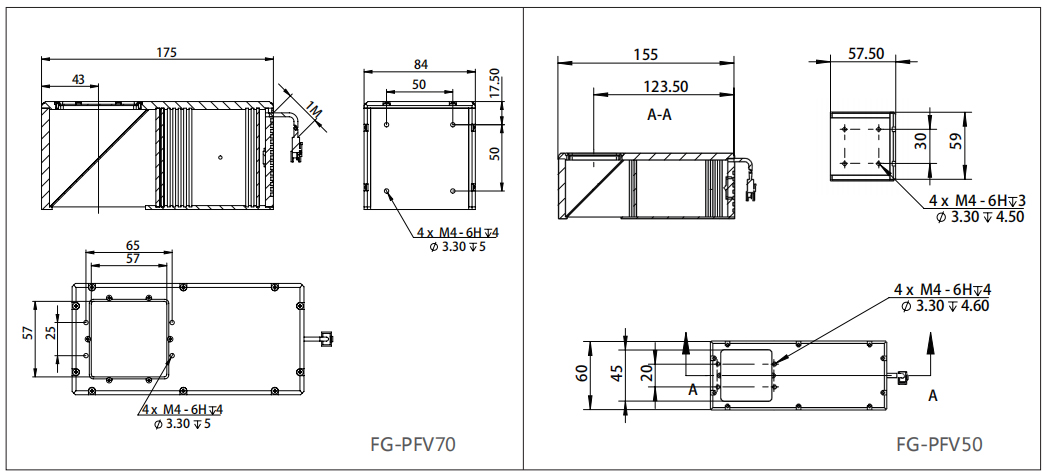

Sơ đồ lắp đặt

Ứng dụng

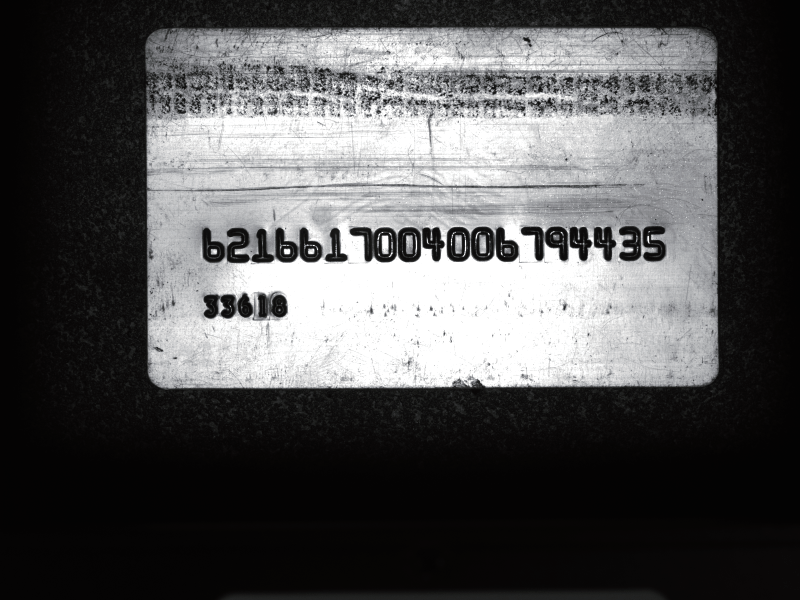

◇ Kiểm tra bề mặt và ký tự của thẻ.
◇ Model: NV-PFV150-W
◇ Do thẻ ngân hàng có nhiều màu sắc khác nhau nên rất khó để nhận ra lỗi hoặc nhận dạng ký tự. Hiệu ứng này có thể đạt được tốt bằng cách sử dụng nguồn sáng đồng trục song song và một thấu kính đặc biệt.

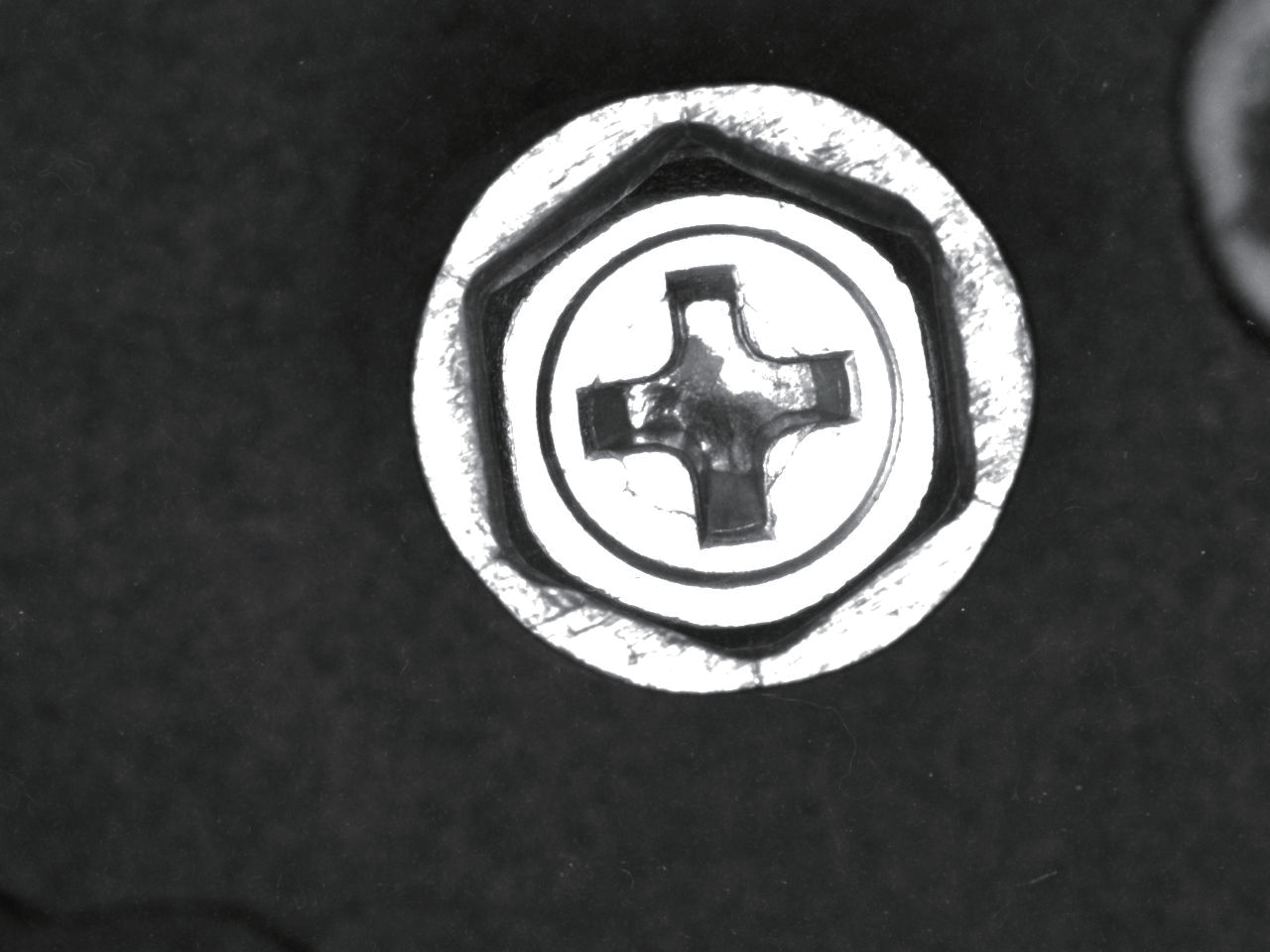

◇ Phát hiện phích cắm bên trong và kích thước
◇ Mã sản phẩm: NV-PFV50-W/B
◇ Vì phần bên trong của chốt có biên độ lớn, đáy phẳng, nên cần so sánh với nguồn sáng song song để phân bổ lượng ánh sáng cần thiết cho đáy, phần vành vẫn tối, nguồn sáng song song có thể đáp ứng được yêu cầu này, nhờ đó mang lại hiệu quả thực hiện rất tốt.

Phát hiện vít cắm bên trong và kích thước
