Bàn trượt điều khiển chính xác rãnh cung Gothic trục XYZ dòng XLB.jpg

Bàn trượt điều chỉnh thủ công chính xác rãnh cung Gothic dòng XLB trục XYZ

Cấu trúc này kết hợp thiết kế rãnh hình vòng cung kiểu Gothic, cho phép các viên bi duy trì tiếp xúc bốn điểm với đường ray ở góc 45 độ. Đầu vi sai sử dụng cơ cấu truyền động tương ứng để đảm bảo hoạt động đồng bộ.
Phương pháp truyền động của đầu vi sai
Sử dụng thép không gỉ SUS440C, bề mặt được mạ niken hóa học để tăng cường khả năng chống gỉ.
Bảng này có nhiều kích thước khác nhau, từ 25mm đến 80mm.
Tải trọng có sẵn từ 39,2N (4kgf) đến 264,6N (27kgf)

Liên hệ với chúng tôi

chi tiết sản phẩm

mô tả sản phẩm

Dòng XLBX/XLBY Dòng XLBV

Thông số của các giai đoạn và slide thủ công

Dòng XLBX/XLBY

Người mẫu

Loại chuyển động

Vật liệu

Loại ổ đĩa

Kích thước bề mặt

Độ dày nền tảng

Du lịch

Khả năng chịu tải

Giá trị thang đo tối thiểu

Sự song song của chuyển động

Sự song song

Cân nặng

THÊM+ÍT HƠN-

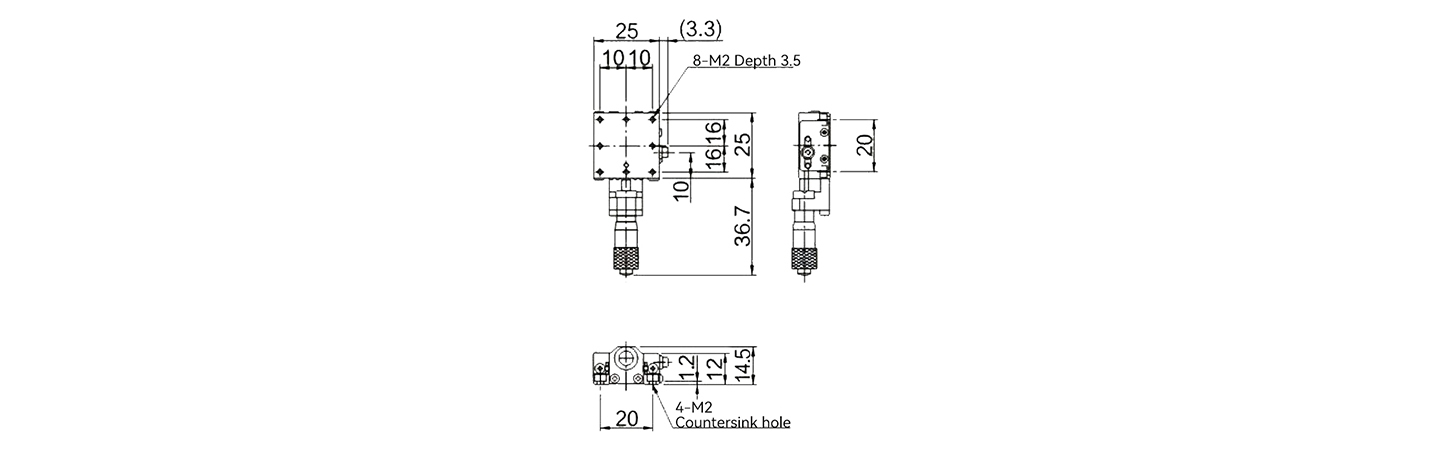

XLBX25-C

SUS440C

Đầu micromet

25mm x 25mm

12mm

±3mm

39,2N (4kgf)

0,01mm

≤0,005mm/6mm

0,01mm

0,07kg

THÊM+ÍT HƠN-

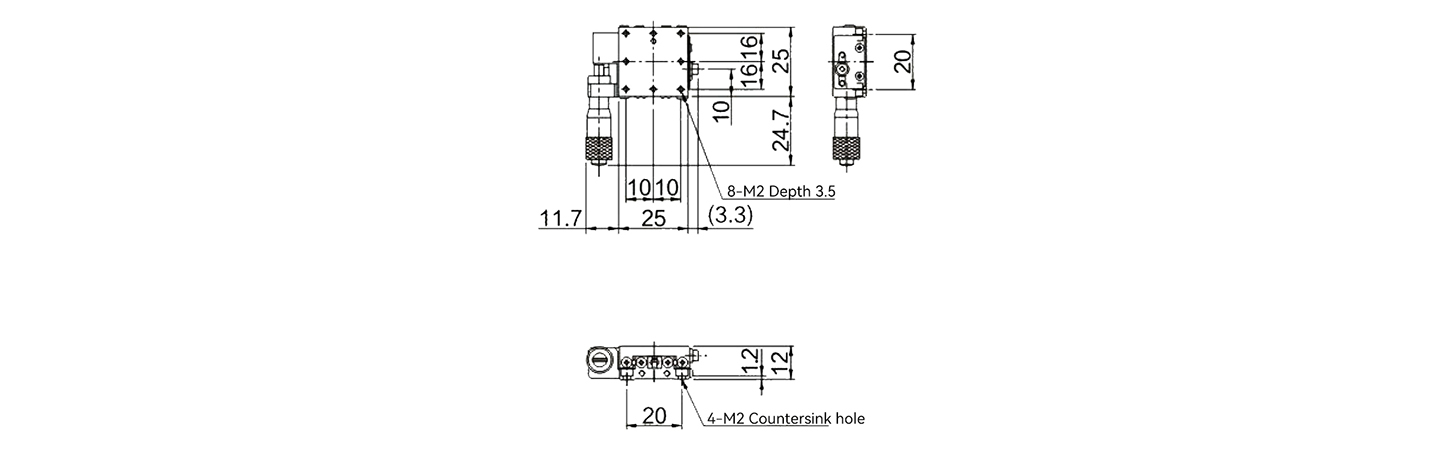

XLBX25-L

SUS440C

Đầu micromet

25mm x 25mm

12mm

±3mm

39,2N (4kgf)

0,01mm

≤0,005mm/6mm

0,01mm

0,07kg

THÊM+ÍT HƠN-

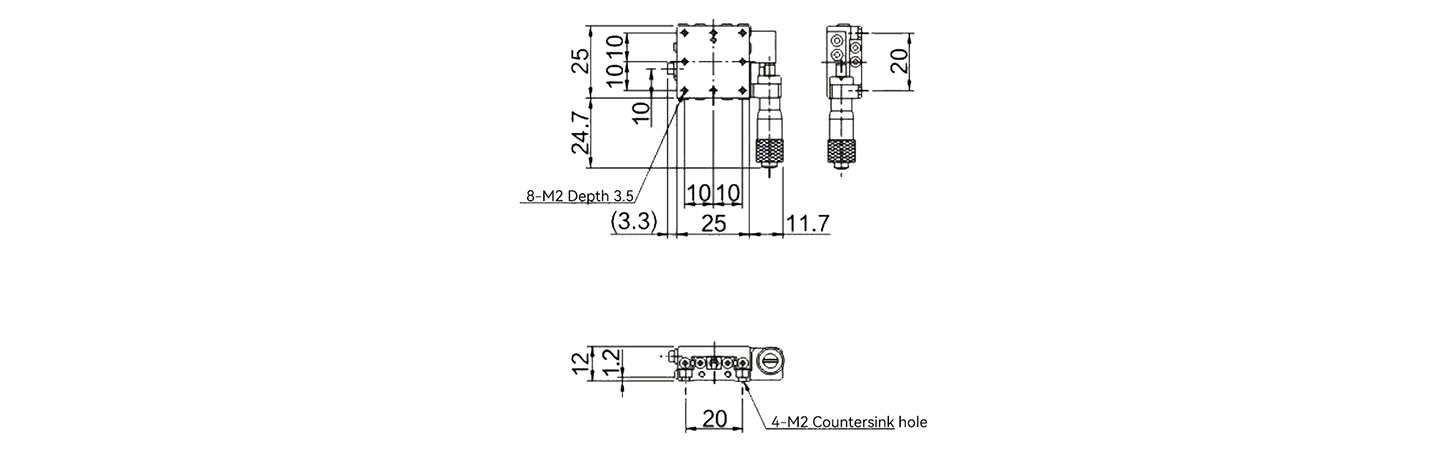

XLBX25-R

SUS440C

Đầu micromet

25mm x 25mm

12mm

±3mm

39,2N (4kgf)

0,01mm

≤0,005mm/6mm

0,01mm

0,07kg

THÊM+ÍT HƠN-

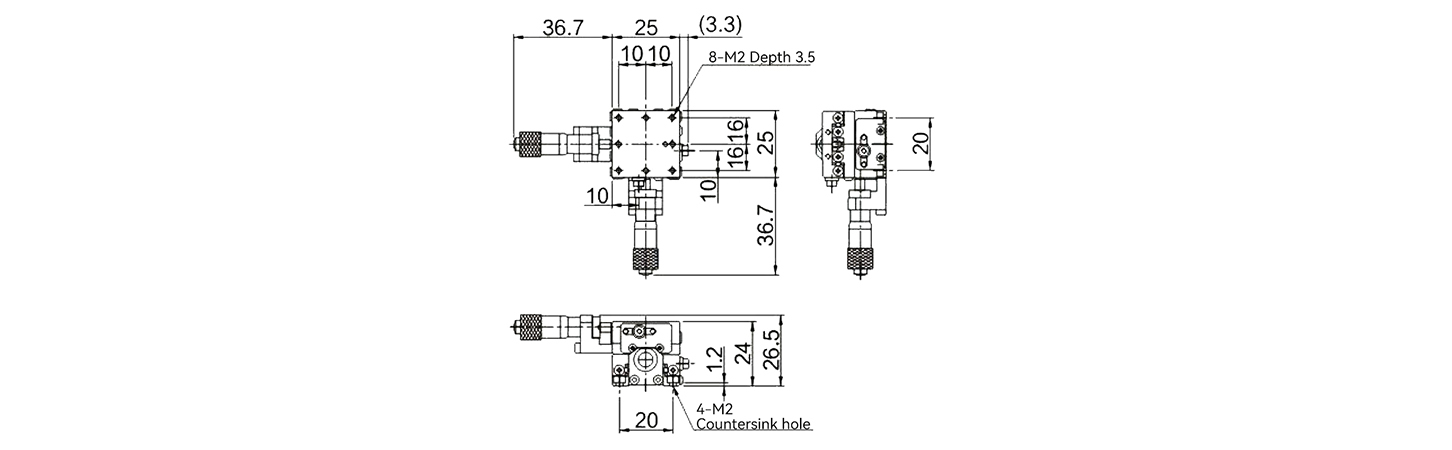

XLBY25-C

SUS440C

Đầu micromet

25mm x 25mm

24mm

±3mm

39,2N (4kgf)

0,01mm

≤0,005mm/6mm

0,02mm

0,14kg

THÊM+ÍT HƠN-

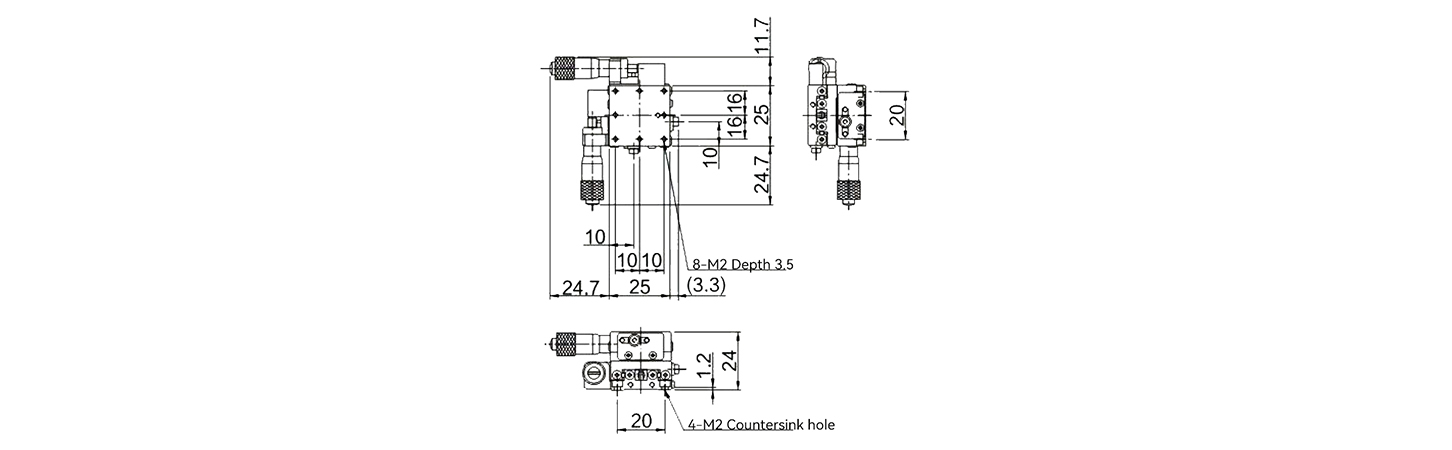

XLBY25-L

SUS440C

Đầu micromet

25mm x 25mm

24mm

±3mm

39,2N (4kgf)

0,01mm

≤0,005mm/6mm

0,02mm

0,14kg

THÊM+ÍT HƠN-

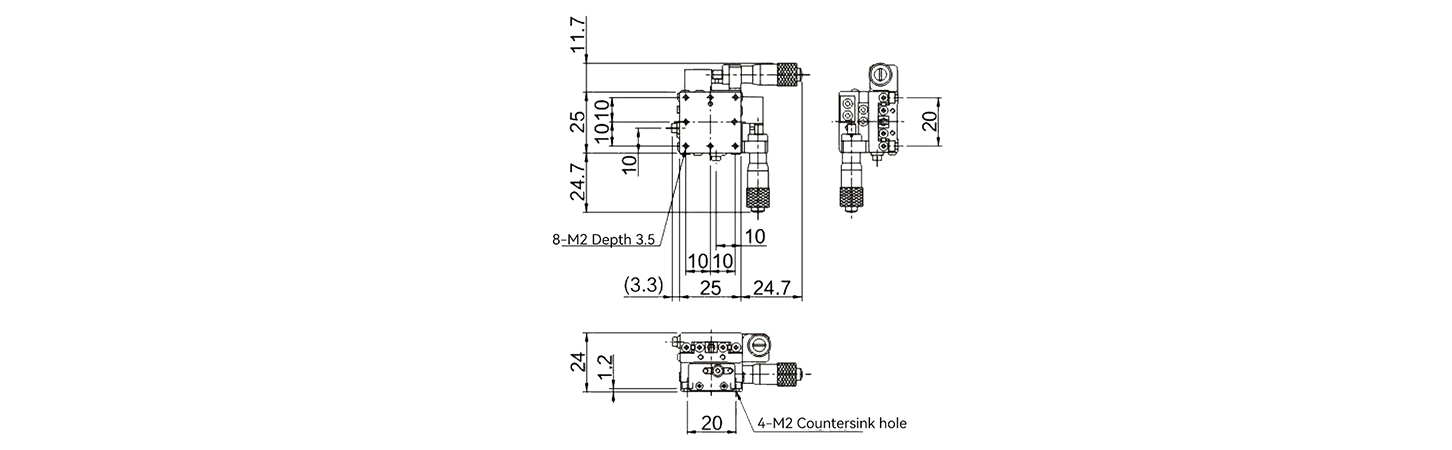

XLBY25-R

SUS440C

Đầu micromet

25mm x 25mm

24mm

±3mm

39,2N (4kgf)

0,01mm

≤0,005mm/6mm

0,02mm

0,14kg

THÊM+ÍT HƠN-

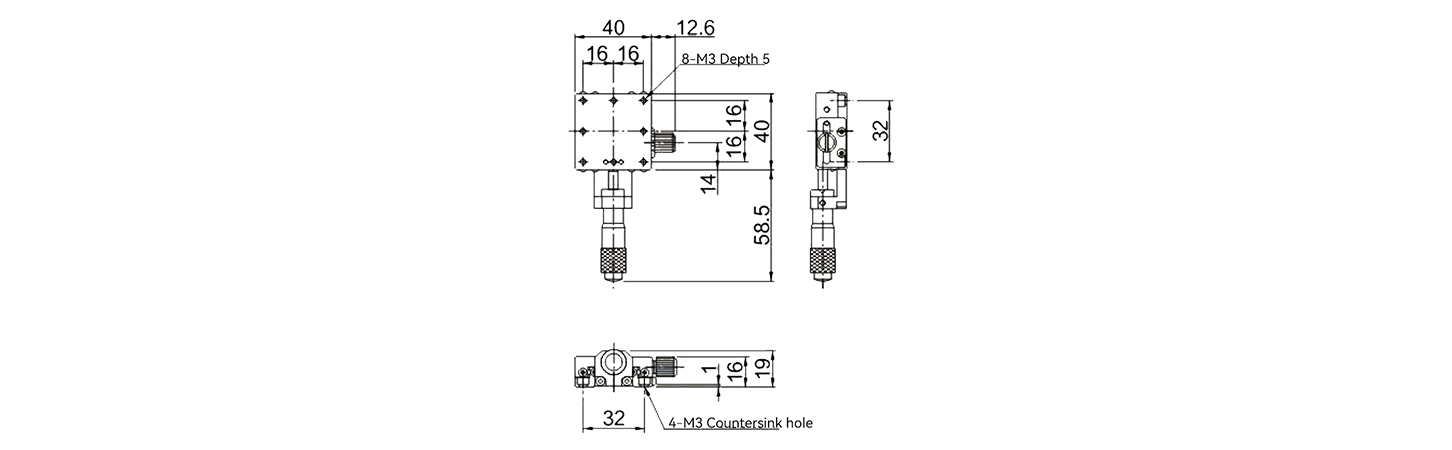

XLBX40-C

SUS440C

Đầu micromet

40mm x 40mm

15mm

±6,5mm

98N (10 kgf)

0,01mm

≤0,005mm/13mm

0,02mm

0,23kg

THÊM+ÍT HƠN-

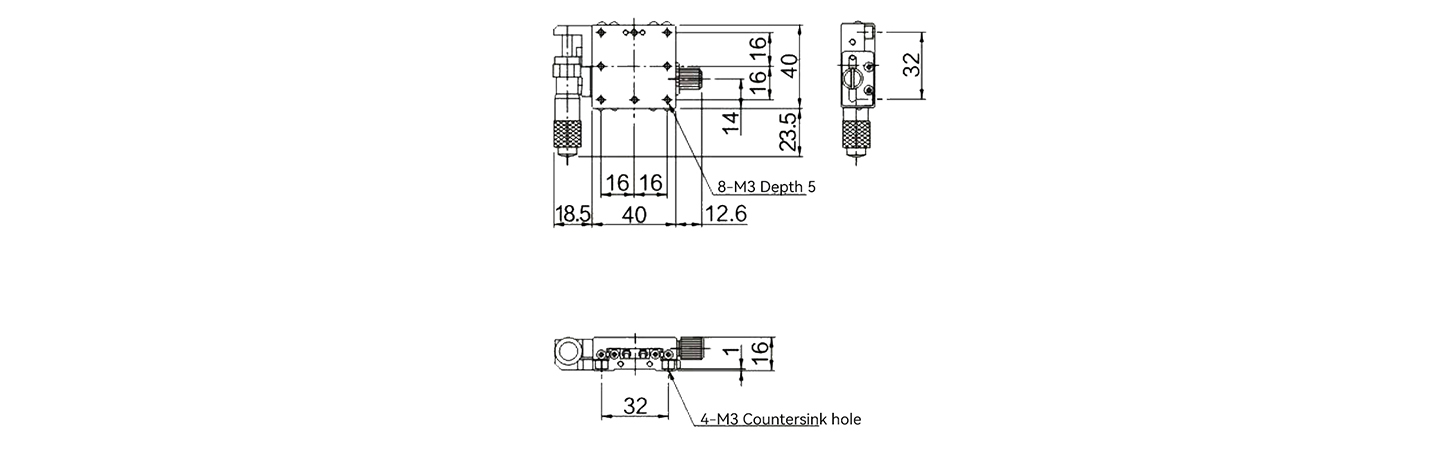

XLBX40-L

SUS440C

Đầu micromet

40mm x 40mm

15mm

±6,5mm

98N (10 kgf)

0,01mm

≤0,005mm/13mm

0,02mm

0,23kg

THÊM+ÍT HƠN-

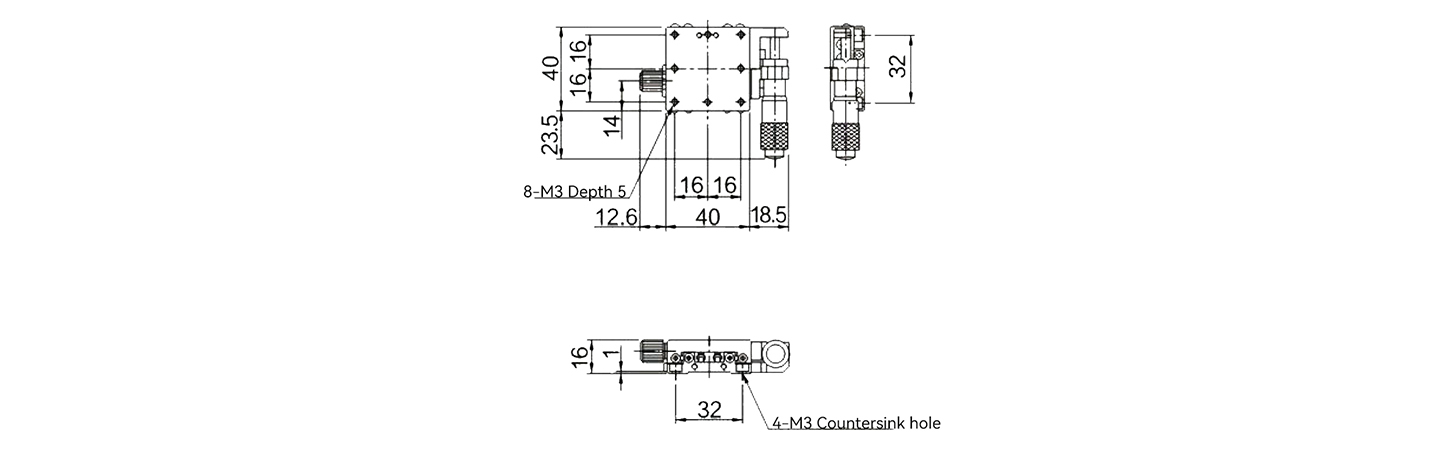

XLBX40-R

SUS440C

Đầu micromet

40mm x 40mm

15mm

±6,5mm

98N (10 kgf)

0,01mm

≤0,005mm/13mm

0,02mm

0,23kg

THÊM+ÍT HƠN-

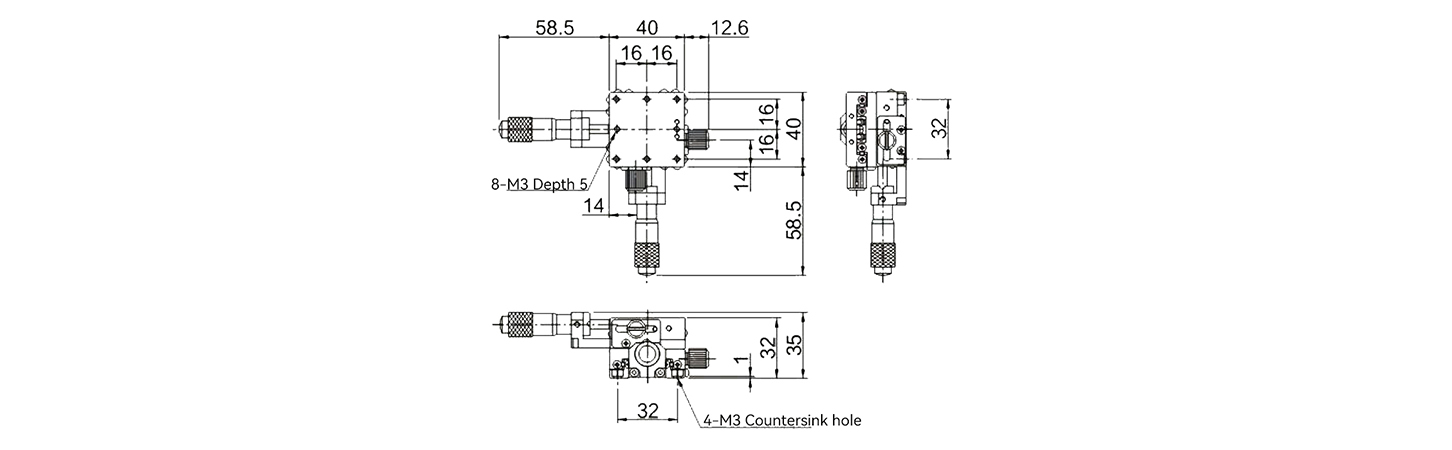

XLBY40-C

SUS440C

Đầu micromet

40mm x 40mm

30mm

±6,5mm

98N (10 kgf)

0,01mm

≤0,005mm/13mm

0,04mm

0,46kg

THÊM+ÍT HƠN-

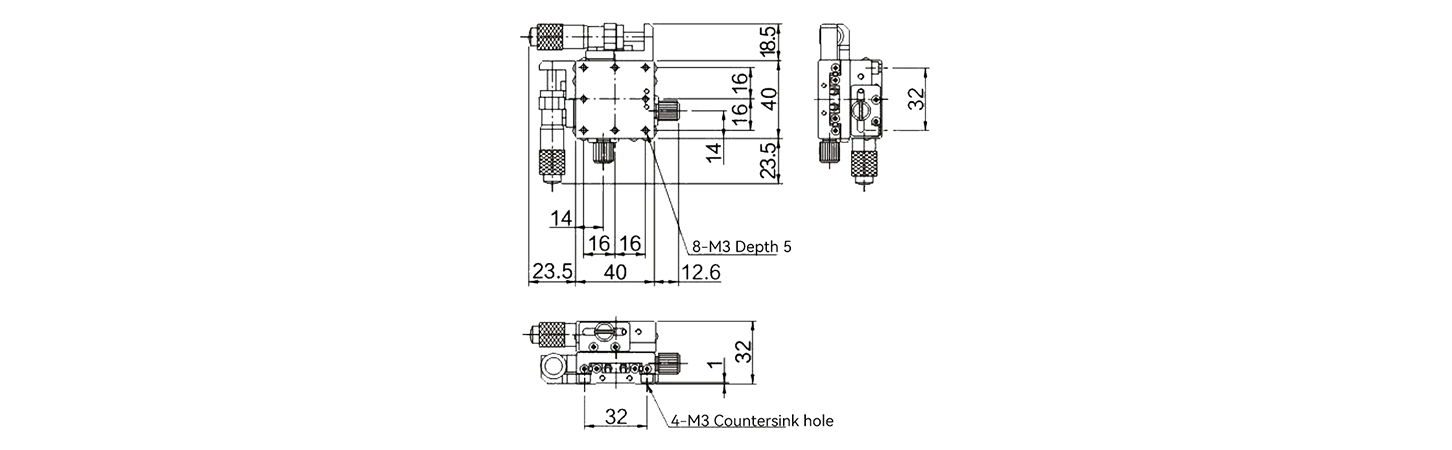

XLBY40-L

SUS440C

Đầu micromet

40mm x 40mm

30mm

±6,5mm

98N (10 kgf)

0,01mm

≤0,005mm/13mm

0,04mm

0,46kg

THÊM+ÍT HƠN-

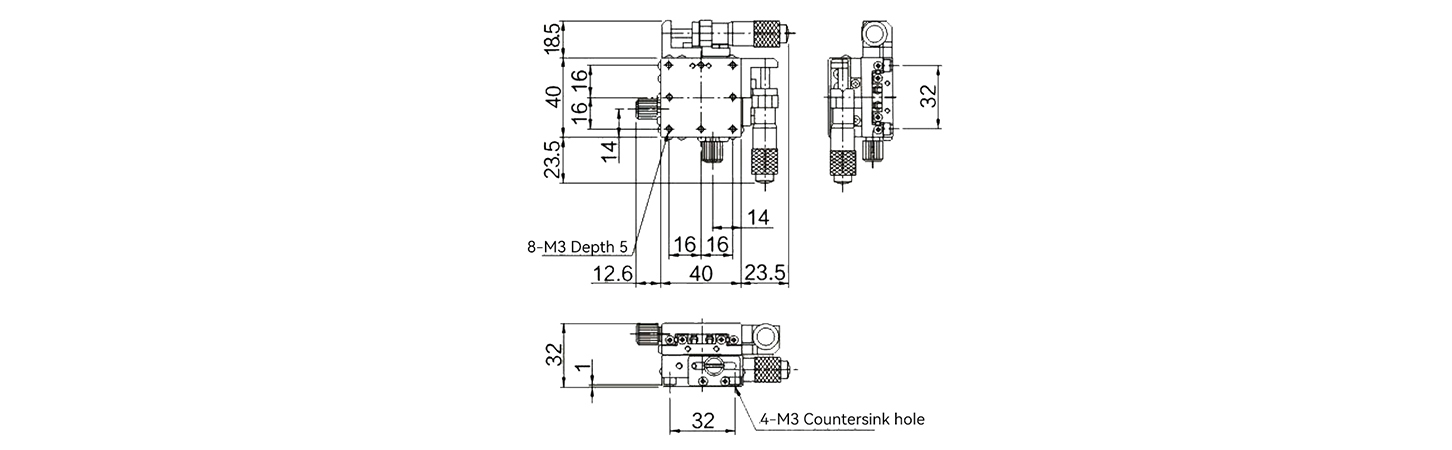

XLBY40-R

SUS440C

Đầu micromet

40mm x 40mm

30mm

±6,5mm

98N (10 kgf)

0,01mm

≤0,005mm/13mm

0,04mm

0,46kg

THÊM+ÍT HƠN-

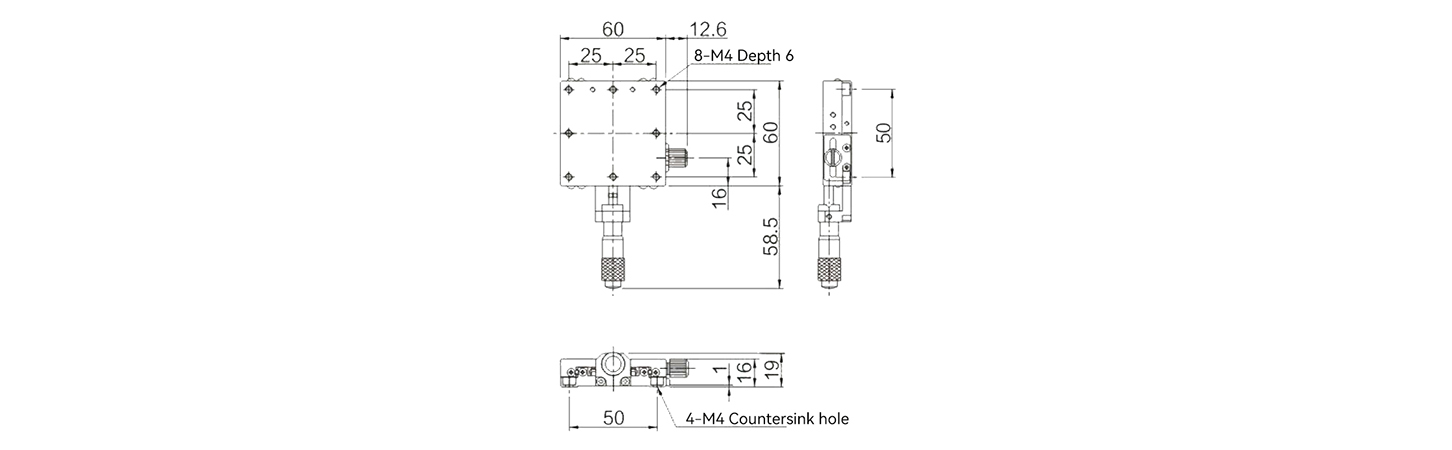

XLBX60-C

SUS440C

Đầu micromet

60mm x 60mm

15mm

±6,5mm

196N (20kgf)

0,01mm

≤0,005mm/13mm

0,02mm

0,4kg

THÊM+ÍT HƠN-

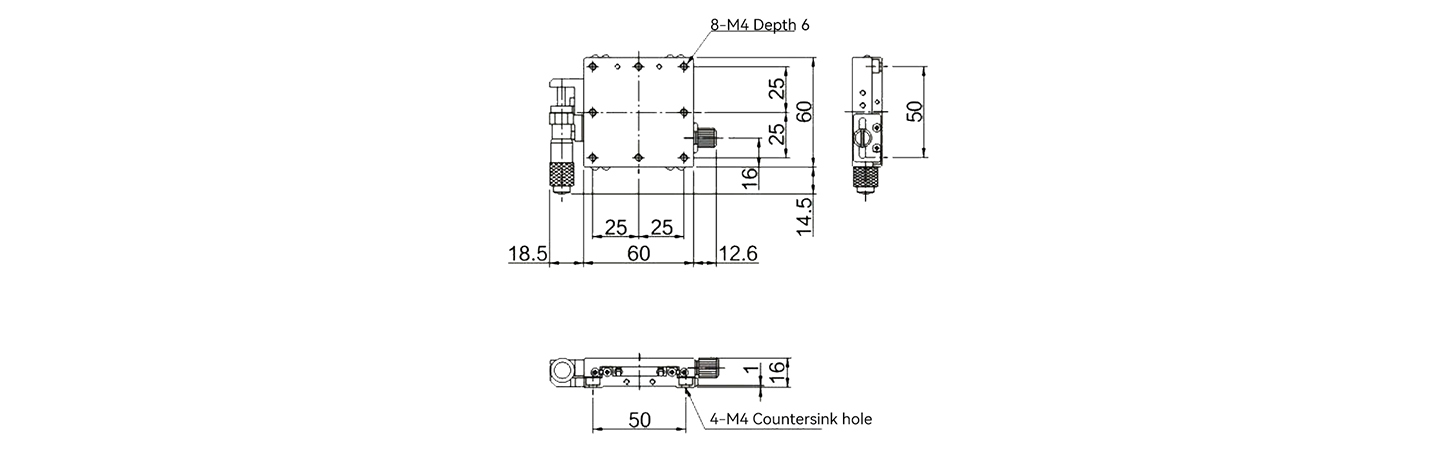

XLBX60-L

SUS440C

Đầu micromet

60mm x 60mm

15mm

±6,5mm

196N (20kgf)

0,01mm

≤0,005mm/13mm

0,02mm

0,4kg

THÊM+ÍT HƠN-

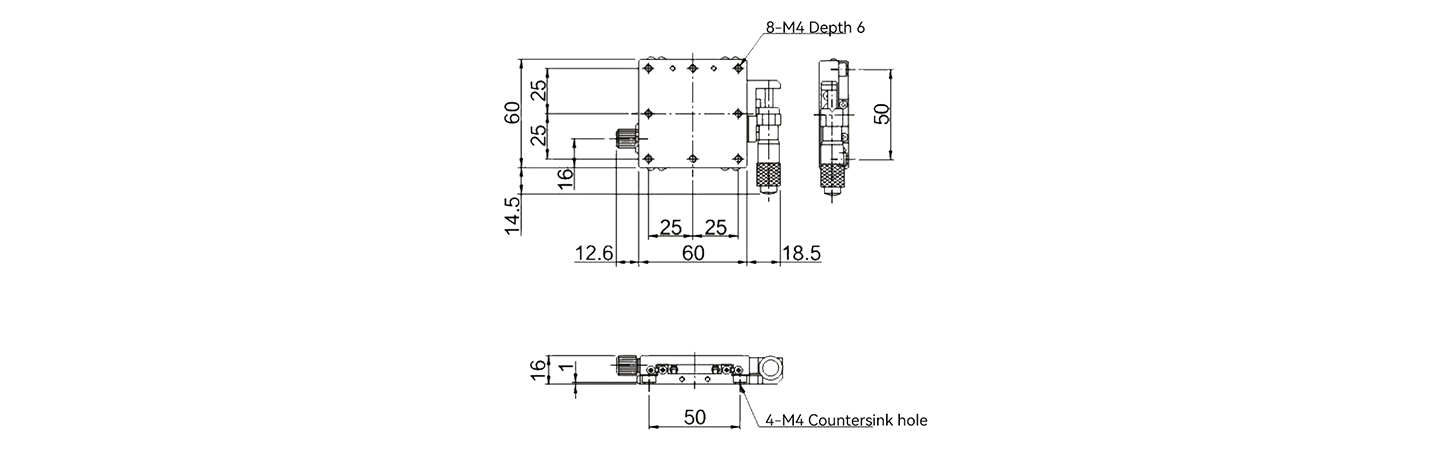

XLBX60-R

SUS440C

Đầu micromet

60mm x 60mm

15mm

±6,5mm

196N (20kgf)

0,01mm

≤0,005mm/13mm

0,02mm

0,4kg

THÊM+ÍT HƠN-

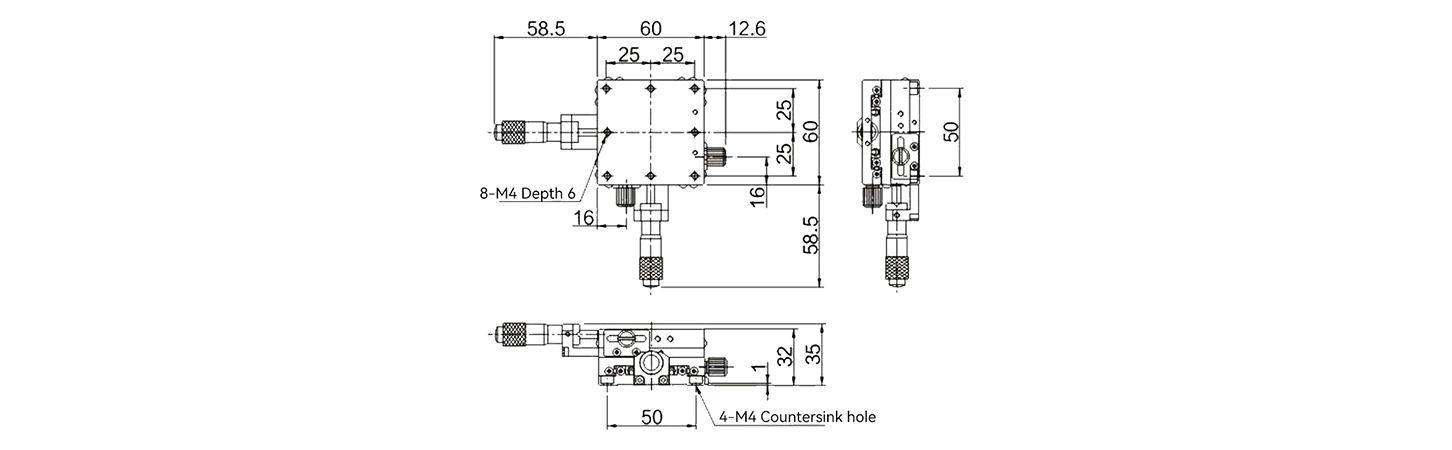

XLBY60-C

SUS440C

Đầu micromet

60mm x 60mm

30mm

±6,5mm

196N (20kgf)

0,01mm

≤0,005mm/13mm

0,04mm

0,8kg

THÊM+ÍT HƠN-

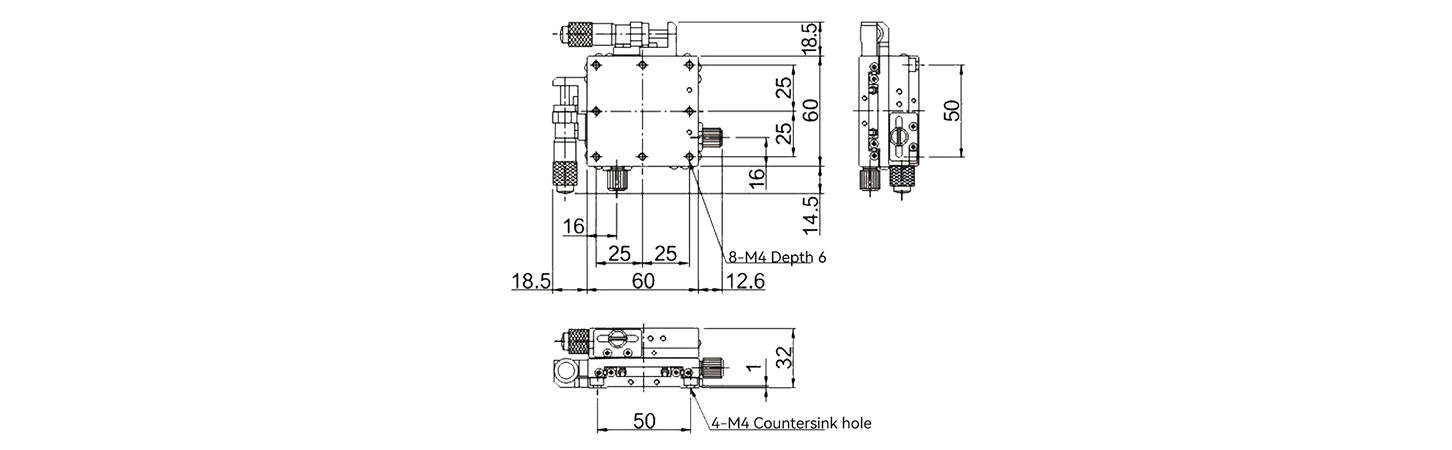

XLBY60-L

SUS440C

Đầu micromet

60mm x 60mm

30mm

±6,5mm

196N (20kgf)

0,01mm

≤0,005mm/13mm

0,04mm

0,8kg

THÊM+ÍT HƠN-

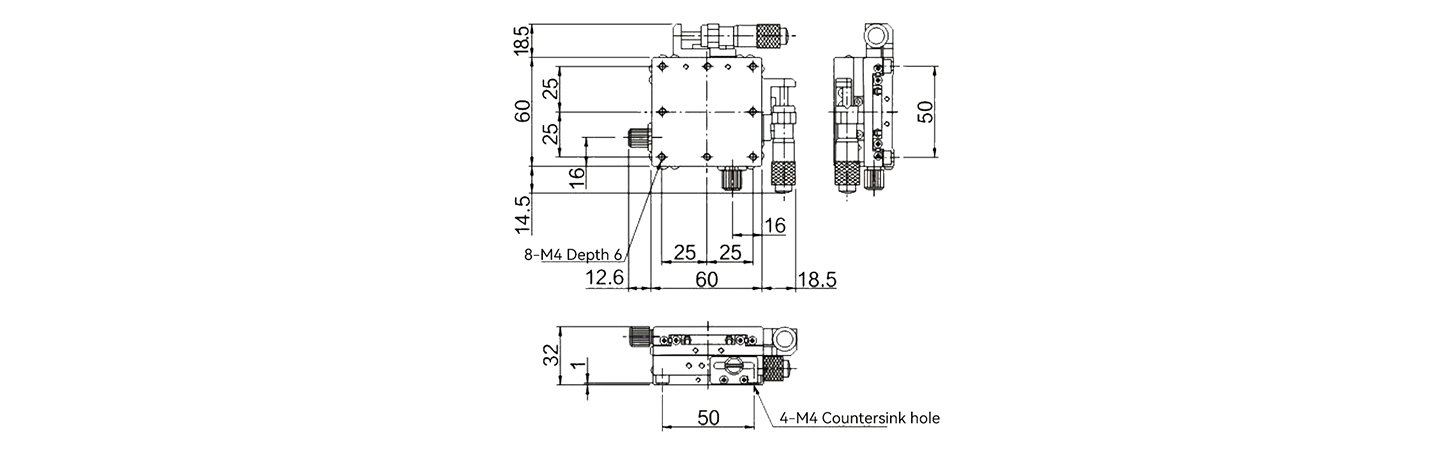

XLBY60-R

SUS440C

Đầu micromet

60mm x 60mm

30mm

±6,5mm

196N (20kgf)

0,01mm

≤0,005mm/13mm

0,04mm

0,8kg

THÊM+ÍT HƠN-

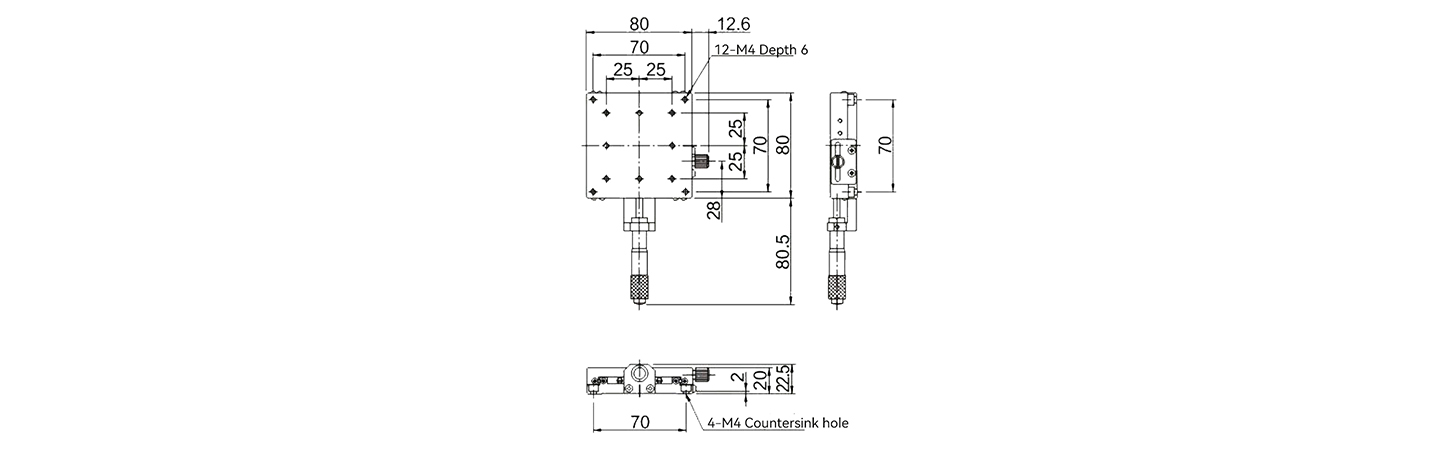

XLBX80-C

SUS440C

Đầu micromet

80mm x 80mm

20mm

±12,5mm

264,6N (27 kgf)

0,01mm

≤0,01mm/25mm

0,03mm

1,27 kg

THÊM+ÍT HƠN-

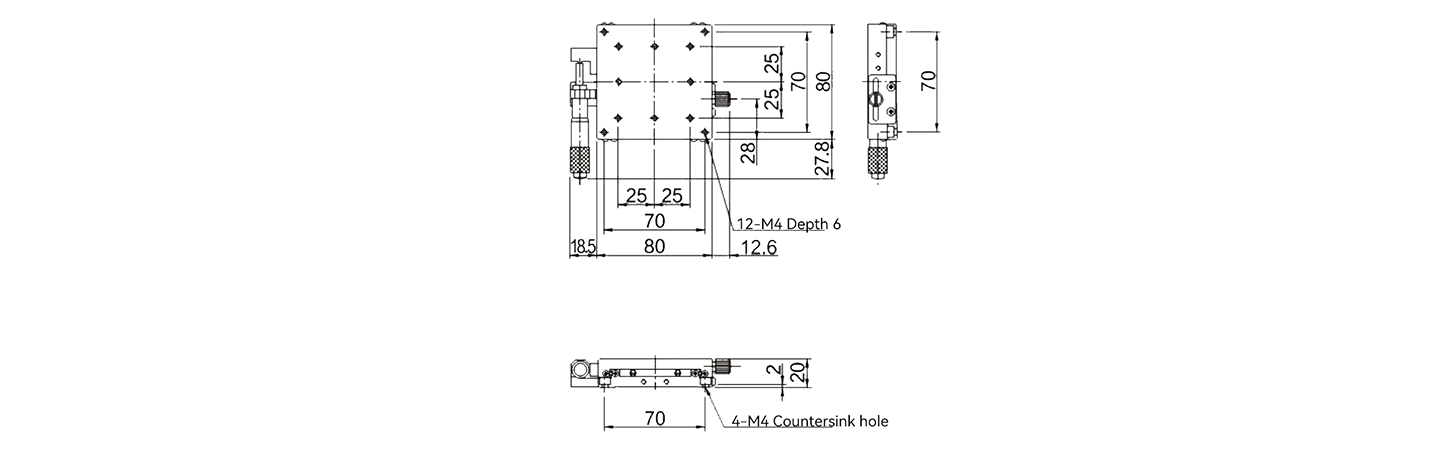

XLBX80-L

SUS440C

Đầu micromet

80mm x 80mm

20mm

±12,5mm

264,6N (27 kgf)

0,01mm

≤0,01mm/25mm

0,03mm

1,27 kg

THÊM+ÍT HƠN-

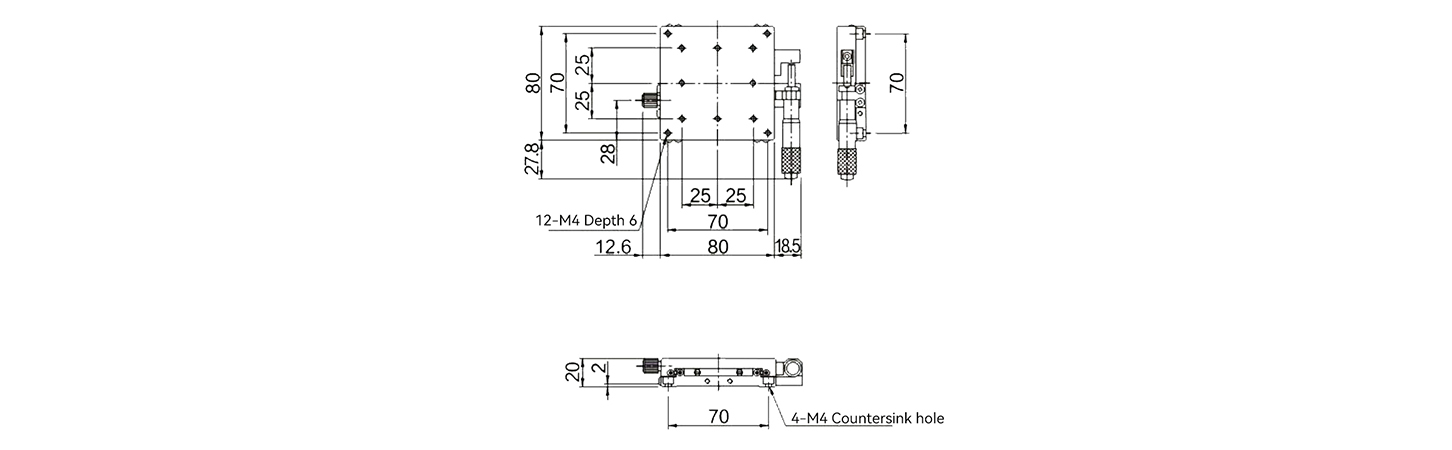

XLBX80-R

SUS440C

Đầu micromet

80mm x 80mm

20mm

±12,5mm

264,6N (27 kgf)

0,01mm

≤0,01mm/25mm

0,03mm

1,27 kg

THÊM+ÍT HƠN-

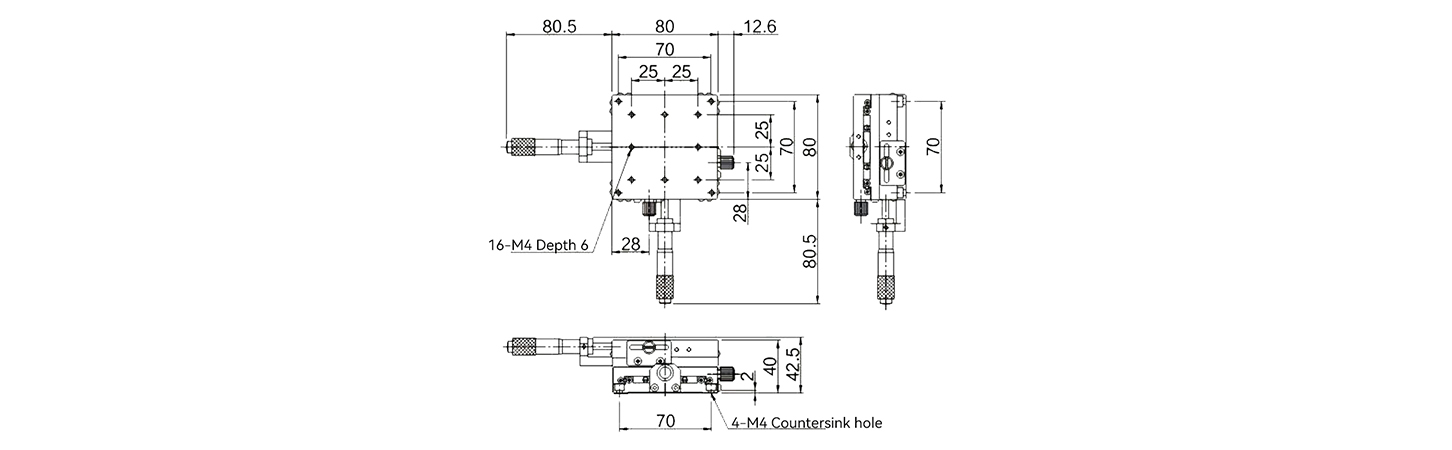

XLBY80-C

SUS440C

Đầu micromet

80mm x 80mm

40mm

±12,5mm

264,6N (27 kgf)

0,01mm

≤0,01mm/25mm

0,06mm

2.54kg

THÊM+ÍT HƠN-

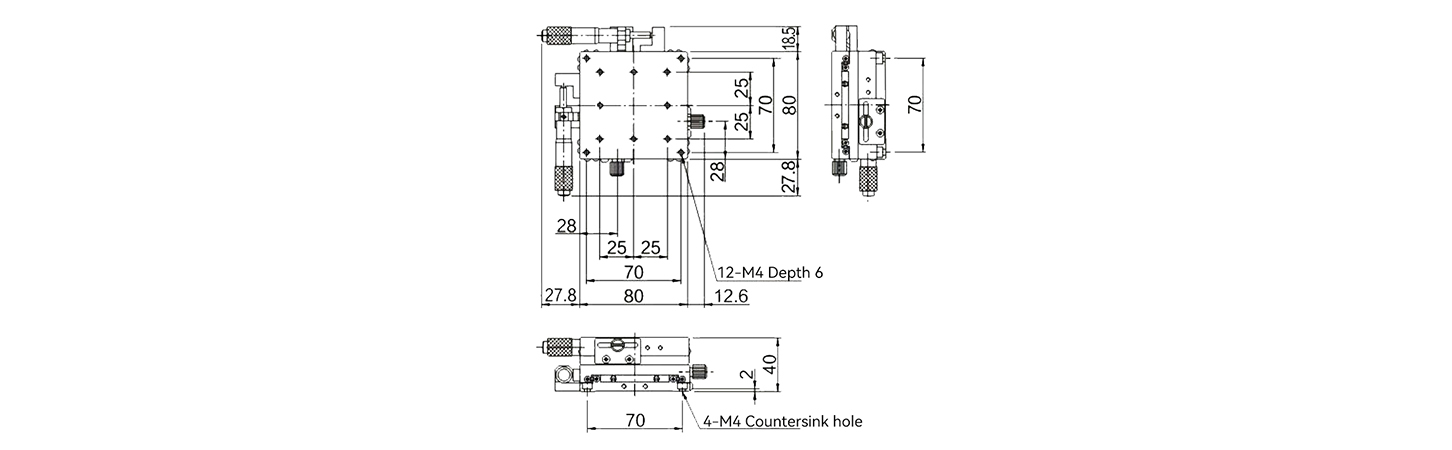

XLBY80-L

SUS440C

Đầu micromet

80mm x 80mm

40mm

±12,5mm

264,6N (27 kgf)

0,01mm

≤0,01mm/25mm

0,06mm

2.54kg

THÊM+ÍT HƠN-

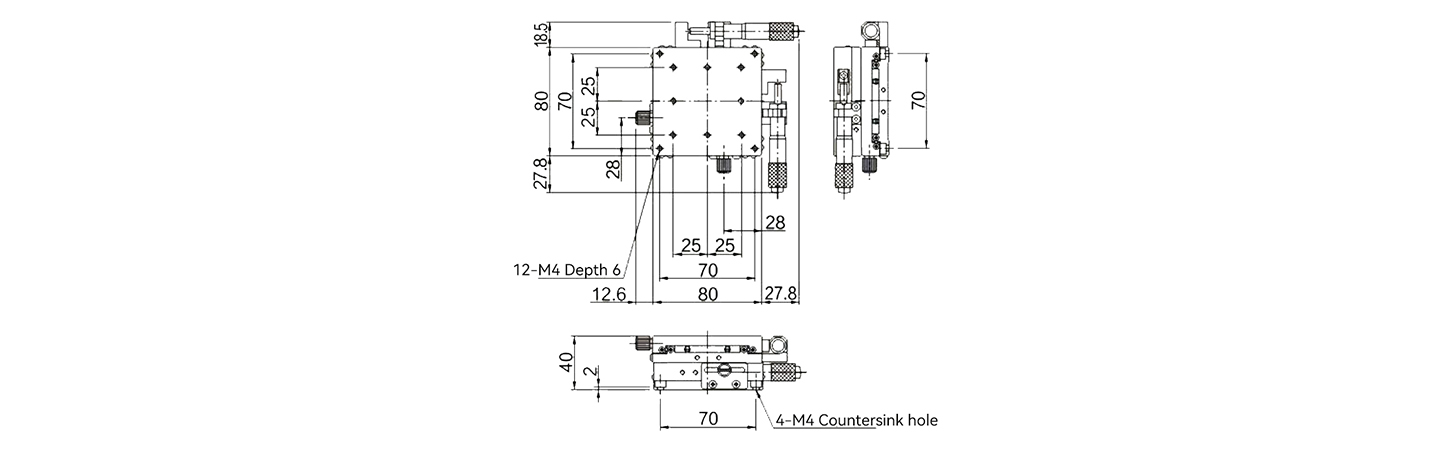

XLBY80-R

SUS440C

Đầu micromet

80mm x 80mm

40mm

±12,5mm

264,6N (27 kgf)

0,01mm

≤0,01mm/25mm

0,06mm

2.54kg

Dòng XLBV

Người mẫu

Loại chuyển động

Kích thước bề mặt

Du lịch

Khả năng chịu tải

Giá trị thang đo tối thiểu

Di chuyển theo phương vuông góc

Cân nặng

THÊM+ÍT HƠN-

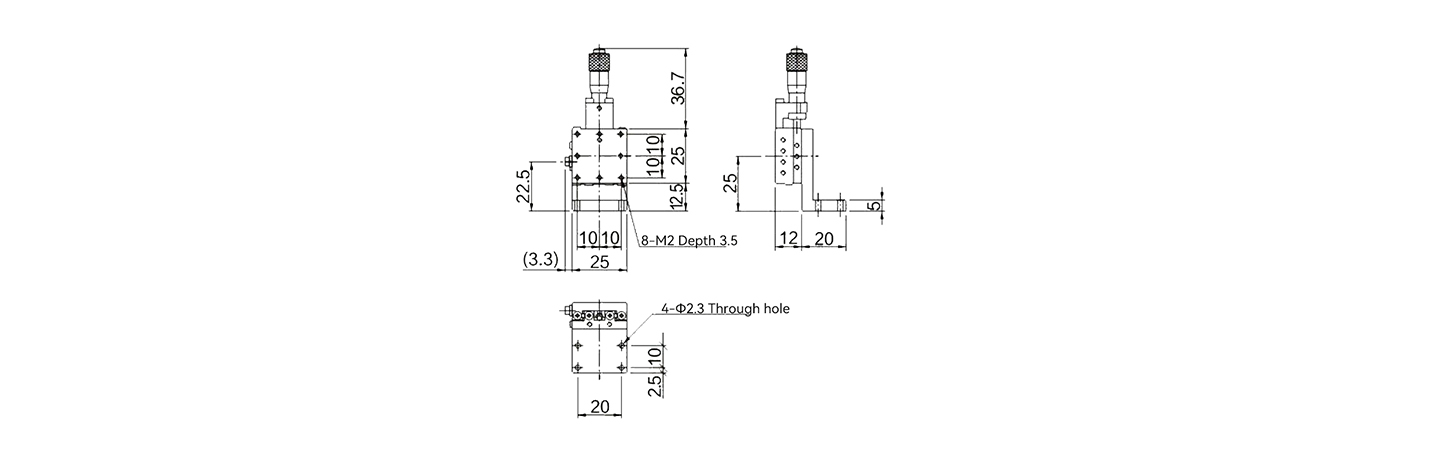

XLBV25-C2

VỚI

25mm x 25mm

±3mm

9,8N (1kgf)

0,01mm

≤0,01mm/6mm

0,09kg

THÊM+ÍT HƠN-

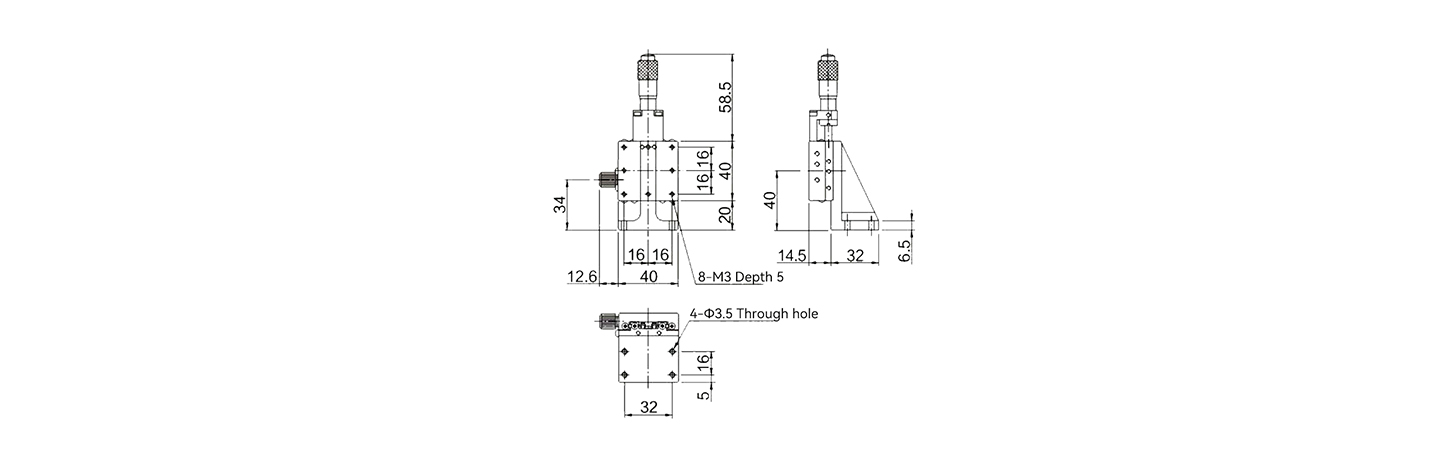

XLBV40-C2

VỚI

40mm x 40mm

±6,5mm

49N (5kgf)

0,01mm

≤0,01mm/13mm

0,32kg

THÊM+ÍT HƠN-

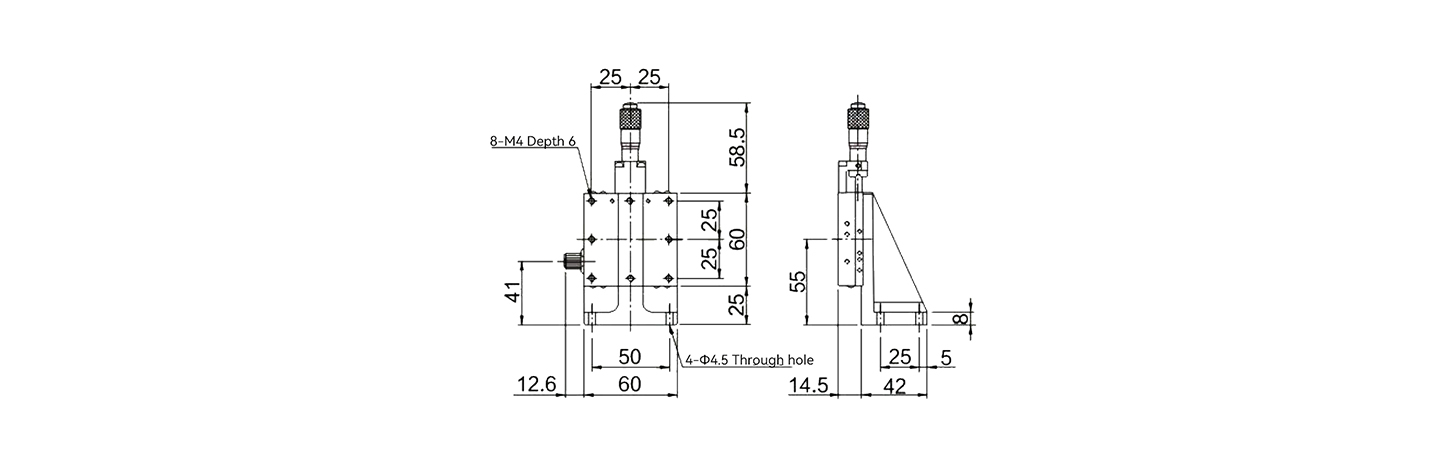

XLBV60-C2

VỚI

60mm x 60mm

±6,5mm

49N (5kgf)

0,01mm

≤0,01mm/13mm

0,58kg

THÊM+ÍT HƠN-

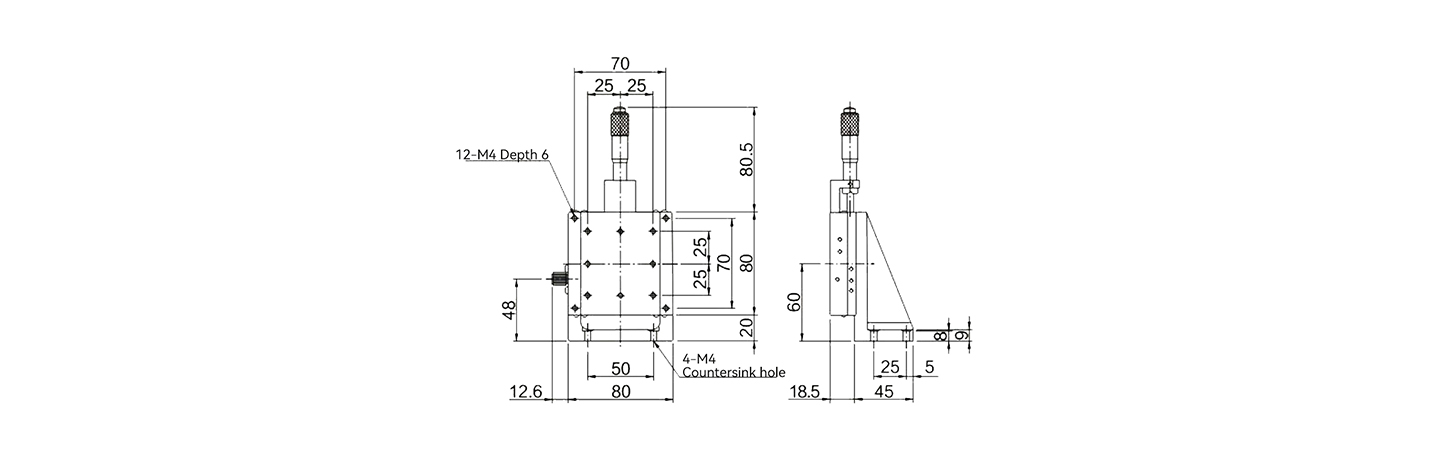

XLBV80-C2

VỚI

80mm x 80mm

±3mm

49N (5kgf)

0,01mm

≤0,02mm/25mm

1,20 kg
