طاولة انزلاق يدوية ثلاثية المحاور من سلسلة XLDV متعددة المحاور XYZ
معلمات المراحل والشرائح اليدوية
| نموذج | نوع الحركة | مادة | نوع المحرك | حجم السطح | يسافر | سعة التحميل | الحد الأدنى لقيمة المقياس | وزن | |
|---|---|---|---|---|---|---|---|---|---|

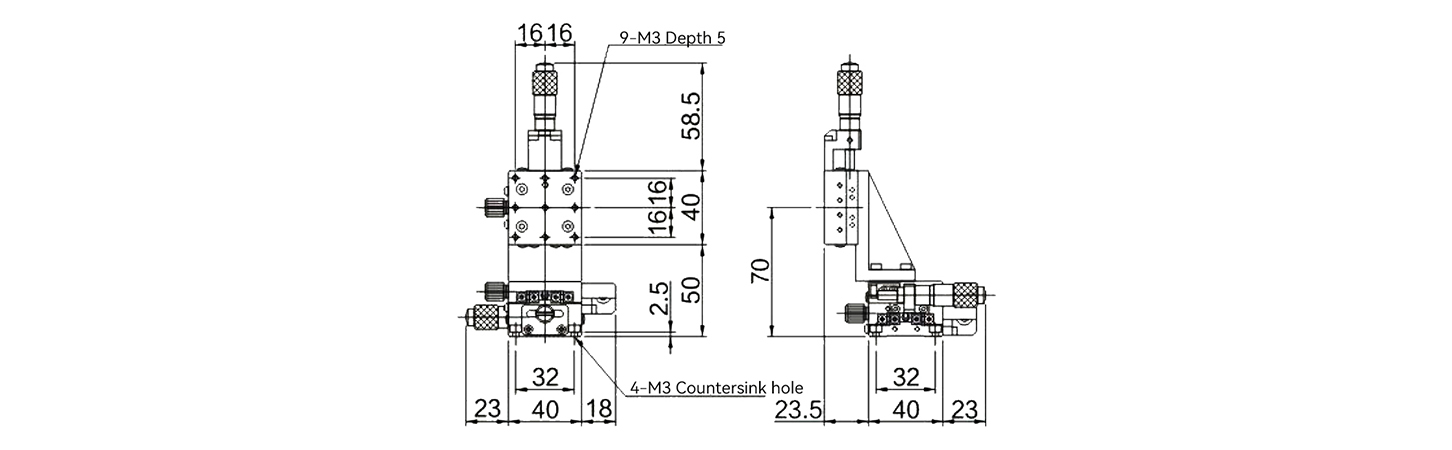

| المزيد+أقل- | XLDV40-LM-C2 | XYZ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | 40 مم × 40 مم | X: ±6.5 مم Z: ±6.5 مم | 19.2N(2kgf) | 0.01 مم | 0.49 كجم |

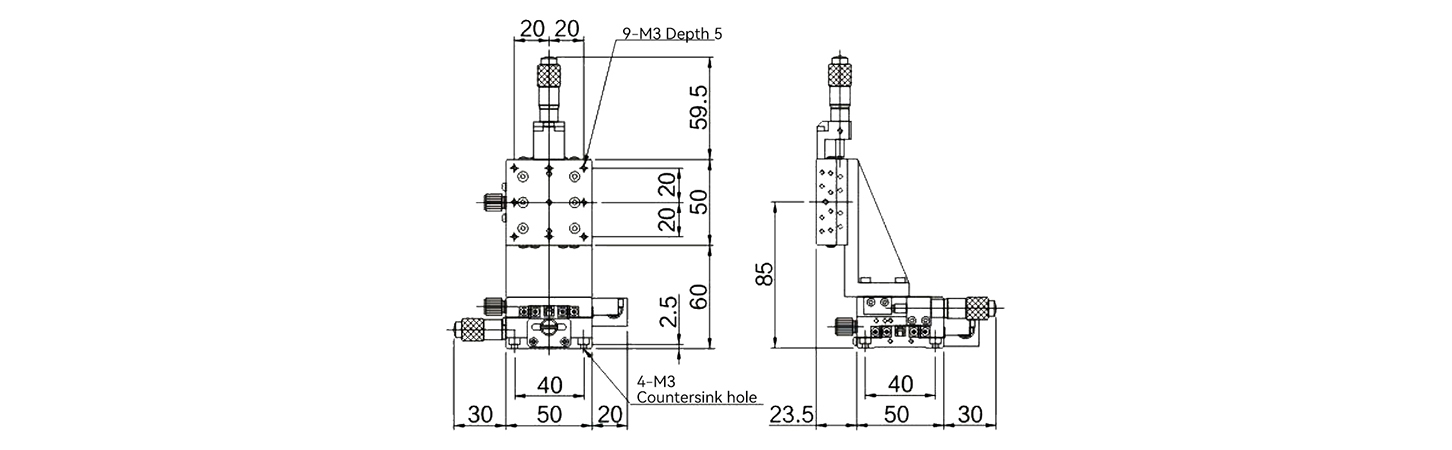

| المزيد+أقل- | XLDV50-LM-C2 | XYZ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | 50 مم × 50 مم | X: ±6.5 مم Z: ±6.5 مم | 29.4 نيوتن (3 كجم قوة) | 0.01 مم | 0.62 كجم |

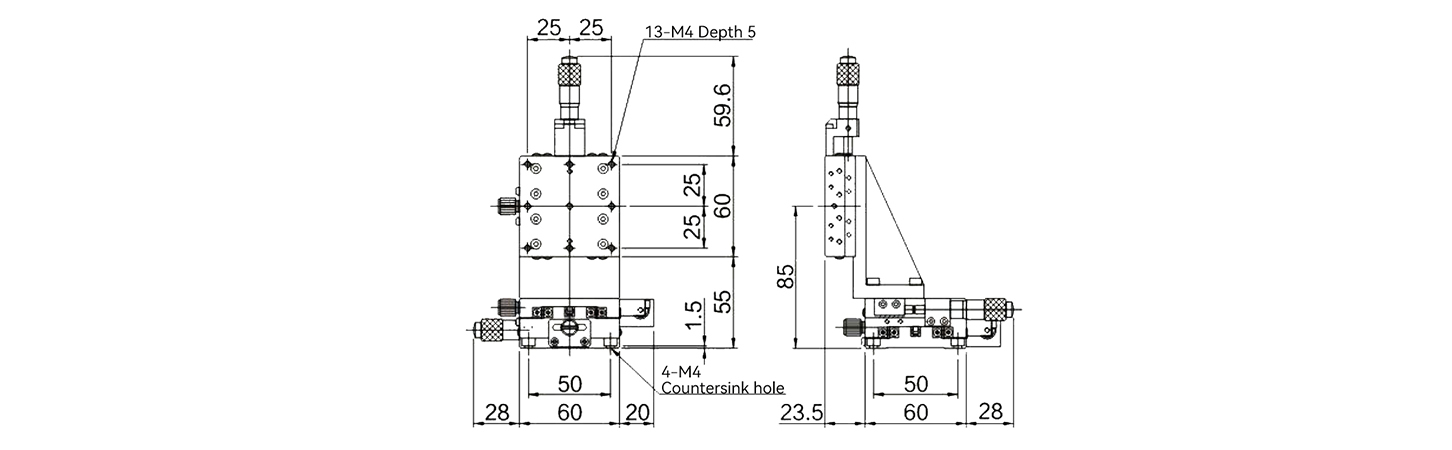

| المزيد+أقل- | XLDV60-LM-C2 | XYZ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | 60 مم × 60 مم | X: ±6.5 مم Z: ±6.5 مم | 39.2 نيوتن (4 كجم قوة) | 0.01 مم | 0.93kg |

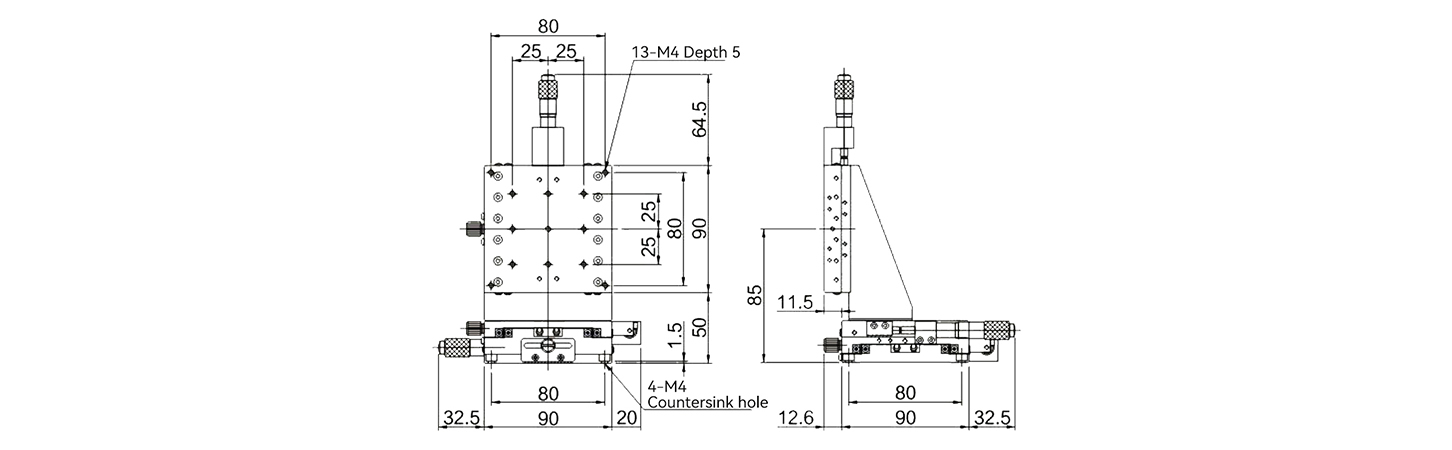

| المزيد+أقل- | XLDV90-LM-C2 | XYZ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | 90 مم × 90 مم | X: ±12.5 مم Z: ±6.5 مم | 58.6 نيوتن (6 كجم قوة) | 0.01 مم | 1.83 كجم |
