طاولة انزلاق يدوية متعددة المحاور من سلسلة XLS XYθ
معلمات المراحل والشرائح اليدوية
| نموذج | نوع الحركة | مادة | نوع المحرك | حجم السطح | يسافر | سعة التحميل | الحد الأدنى لقيمة المقياس | وزن | |
|---|---|---|---|---|---|---|---|---|---|

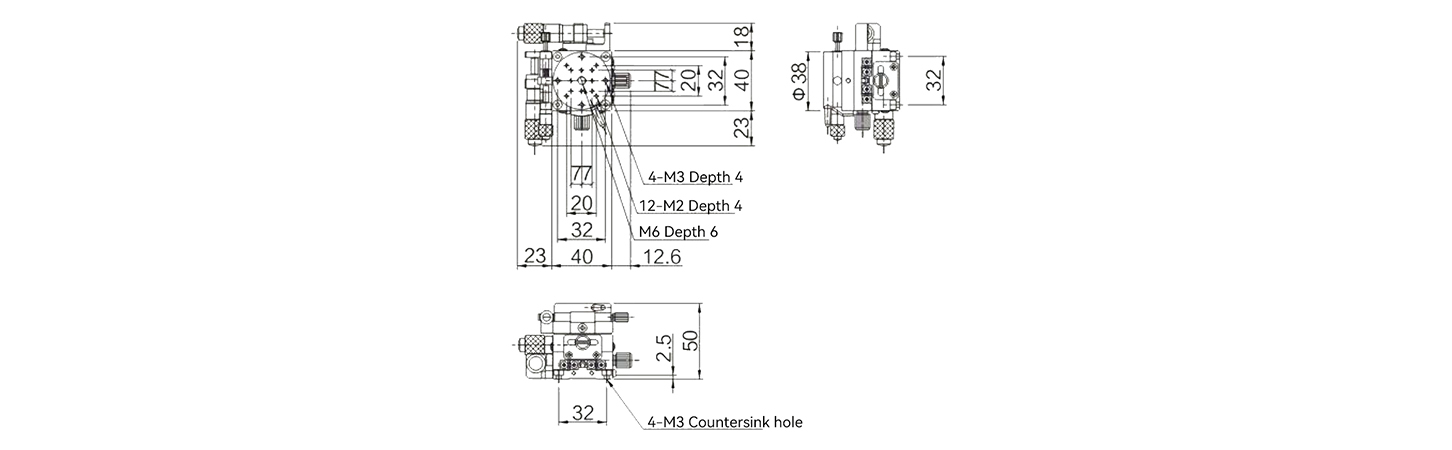

| المزيد+أقل- | XLSP40-LM | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | Φ38mm | XY: ±6.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 8.8 نيوتن (1 كجم قوة) | 0.01 مم | 0.37kg |

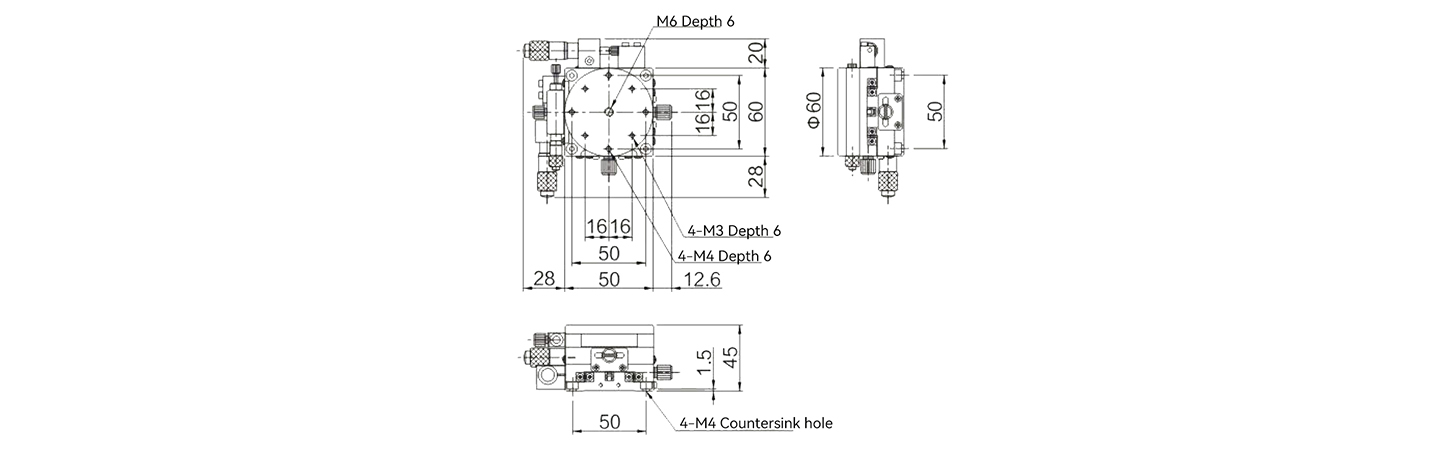

| المزيد+أقل- | XLS60-LM | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | Φ60 مم | XY: ±6.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 29.4 نيوتن (3 كجم قوة) | 0.01 مم | 0.64 كجم |

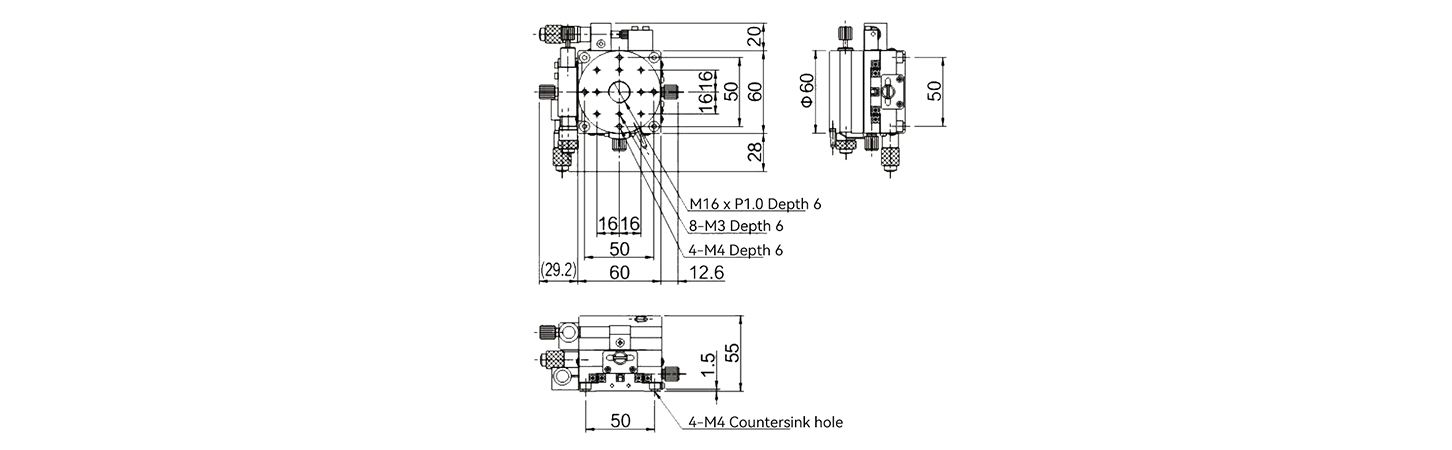

| المزيد+أقل- | XLSP60-LM | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | Φ60 مم | XY: ±6.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 29.4 نيوتن (3 كجم قوة) | 0.01 مم | 0.78 كجم |

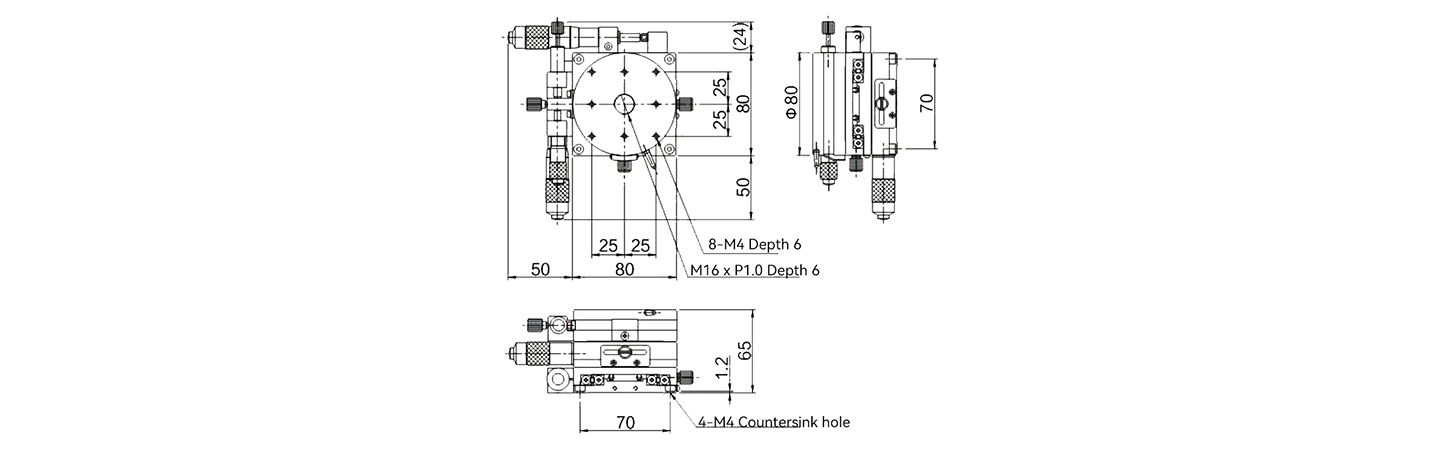

| المزيد+أقل- | XLSP80-L | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | Φ80 مم | XY: ±12.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 39.2 نيوتن (4 كجم قوة) | 0.01 مم | 1.57 كجم |

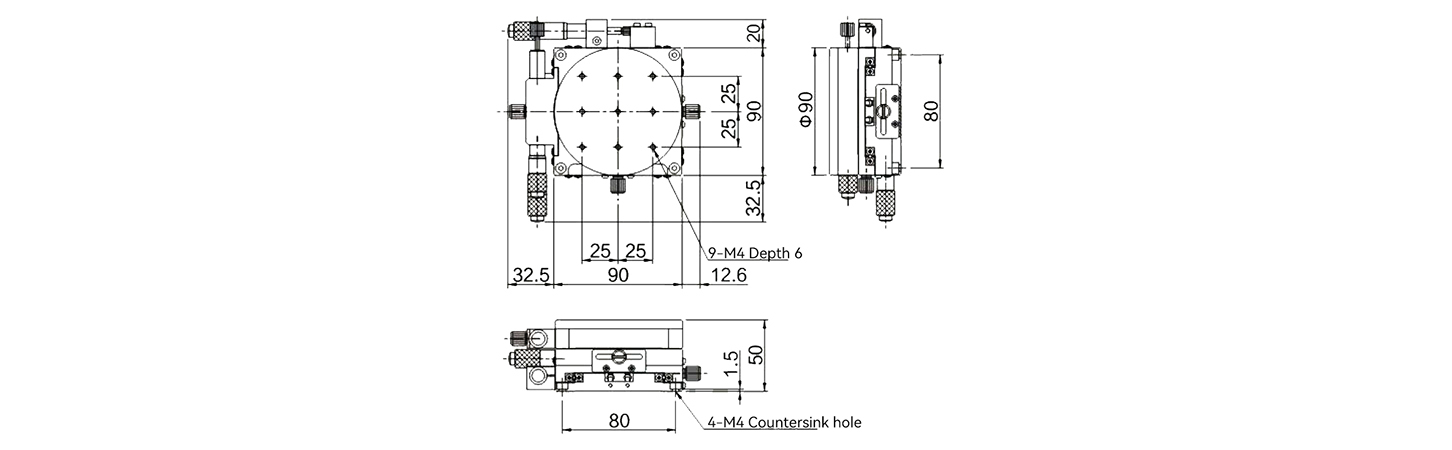

| المزيد+أقل- | XLS90-LM | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | Φ90mm | XY: ±12.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 29.4 نيوتن (3 كجم قوة) | 0.01 مم | 1.50 كجم |

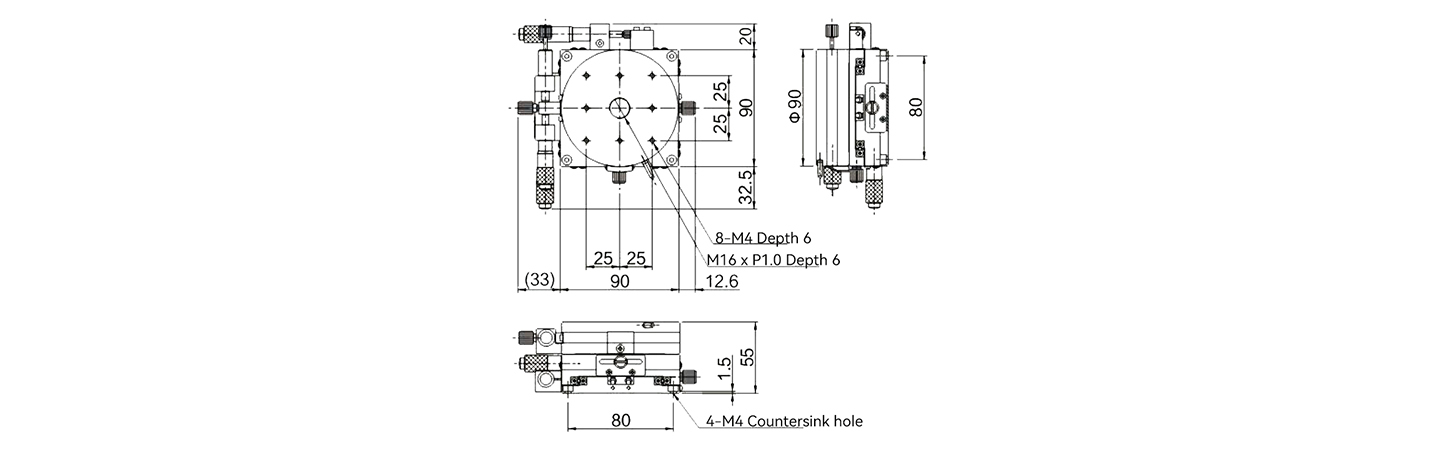

| المزيد+أقل- | XLSP90-LM | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | Φ90mm | XY: ±12.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 39.2 نيوتن (4 كجم قوة) | 0.01 مم | 1.62 كجم |
| المزيد+أقل- | XLS125-LM | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | Φ125 مم | XY: ±12.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 49 نيوتن (5 كجم قوة) | 0.01 مم | 2.42 كجم |
| المزيد+أقل- | XLSP125-LM | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | Φ125 مم | XY: ±12.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 49 نيوتن (5 كجم قوة) | 0.01 مم | 2.72 كجم |

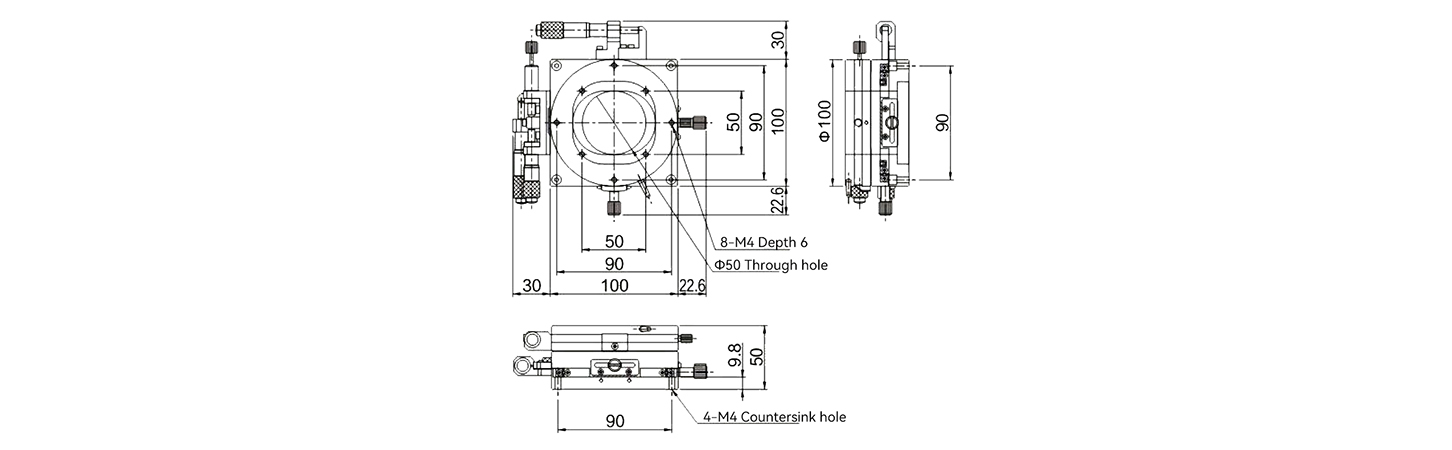

| المزيد+أقل- | XLSPK100-LB | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | قطر 100 مم | XY: ±12.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 49 نيوتن (5 كجم قوة) | 0.01 مم | 1.39kgf |

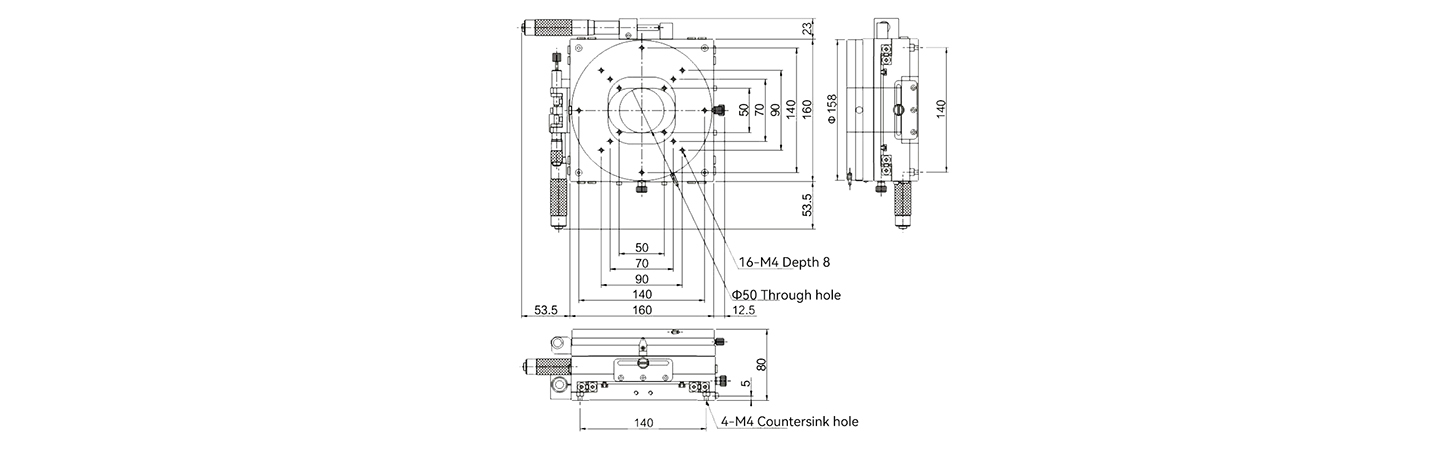

| المزيد+أقل- | XLSPK160-LM | XYθ | سبيكة ألومنيوم (أنود أسود) | رأس الميكرومتر | Φ158 مم | XY: ±12.5 مم θ: ضبط تقريبي 360 درجة، محاذاة دقيقة ±5 مم | 49 نيوتن (5 كجم قوة) | 0.01 مم | 6.04 كجم |
