Table coulissante à déplacement manuel multi-axes série XLTP XYZθ à quatre axes
Caractéristiques
· Alliage d'aluminium anodisé noir
• Charge de 9,8 N (1 kgf) à 49 N (5 kgf)
Des tables coulissantes de différentes tailles, de Φ38 mm à Φ125 mm, sont disponibles.
Paramètres des étapes et diapositives manuelles
| Modèle | Type de mouvement | Matériel | Type de transmission | Taille de la surface | Voyage | Capacité de charge | valeur d'échelle minimale | Poids | |
|---|---|---|---|---|---|---|---|---|---|

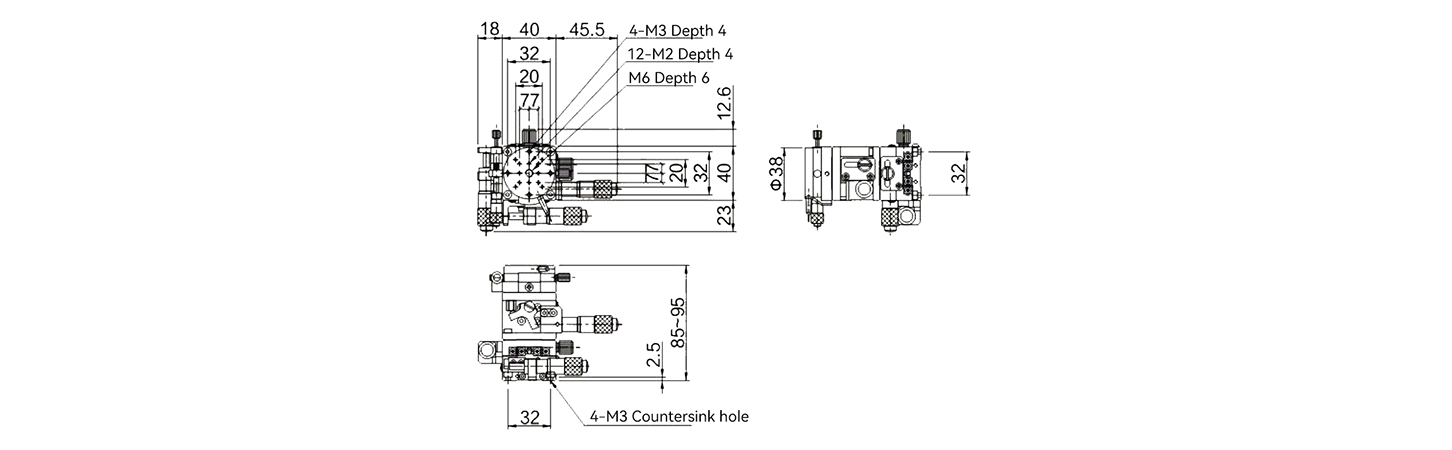

| PLUS+MOINS- | XLTP40-L | XYZθ | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ38mm | XY : ±6,5 mm, Z : 10 mm θ : réglage grossier sur 360°, alignement précis à ±5° mm | 9,8 N (1 kgf) | 0,01 mm | 0,54 kg |

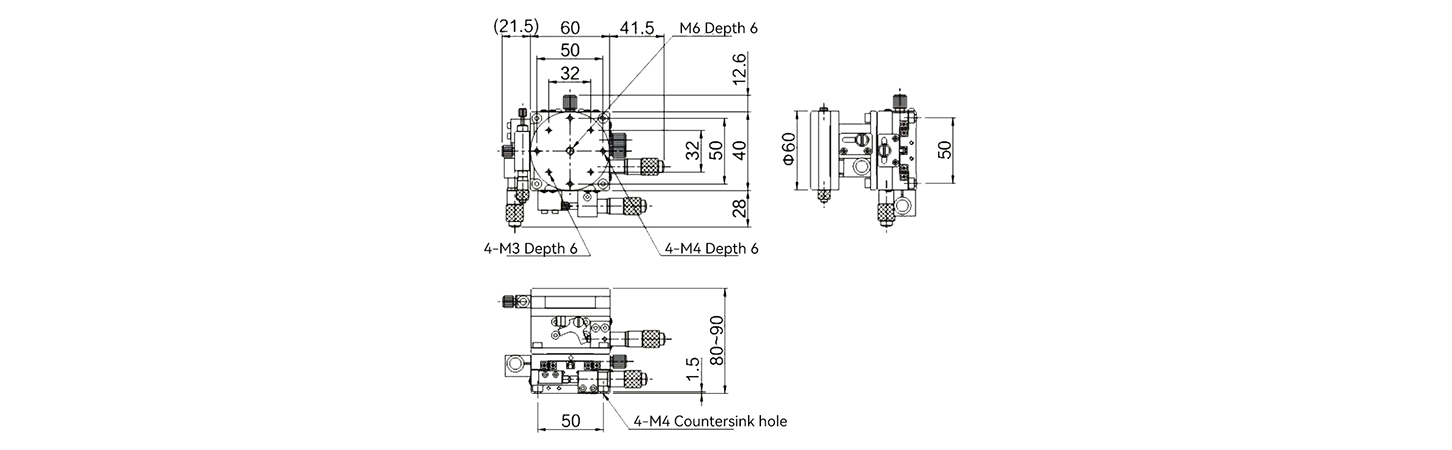

| PLUS+MOINS- | XLTP60-LM | XYZθ | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ60mm | XY : ±6,5 mm, Z : 10 mm θ : réglage grossier sur 360°, alignement précis à ±5° mm | 29,4 N (3 kgf) | 0,01 mm | 0,91 kg |

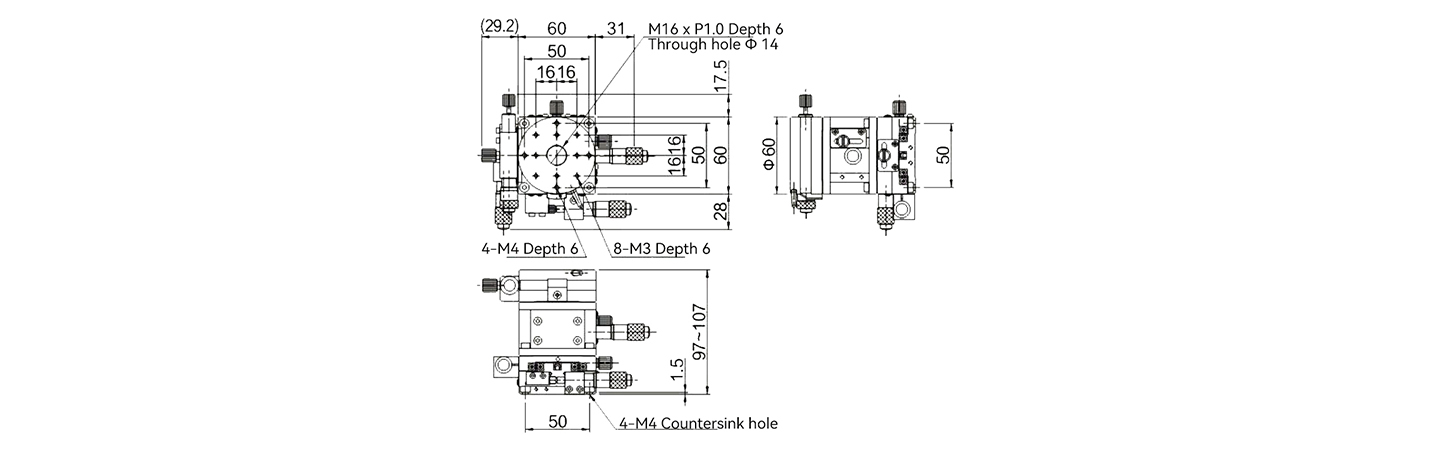

| PLUS+MOINS- | XLTP60-LM-2 | XYZθ | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ60mm | XY : ±6,5 mm, Z : 10 mm θ : réglage grossier sur 360°, alignement précis à ±5° mm | 29,4 N (3 kgf) | 0,01 mm | 1,17 kg |

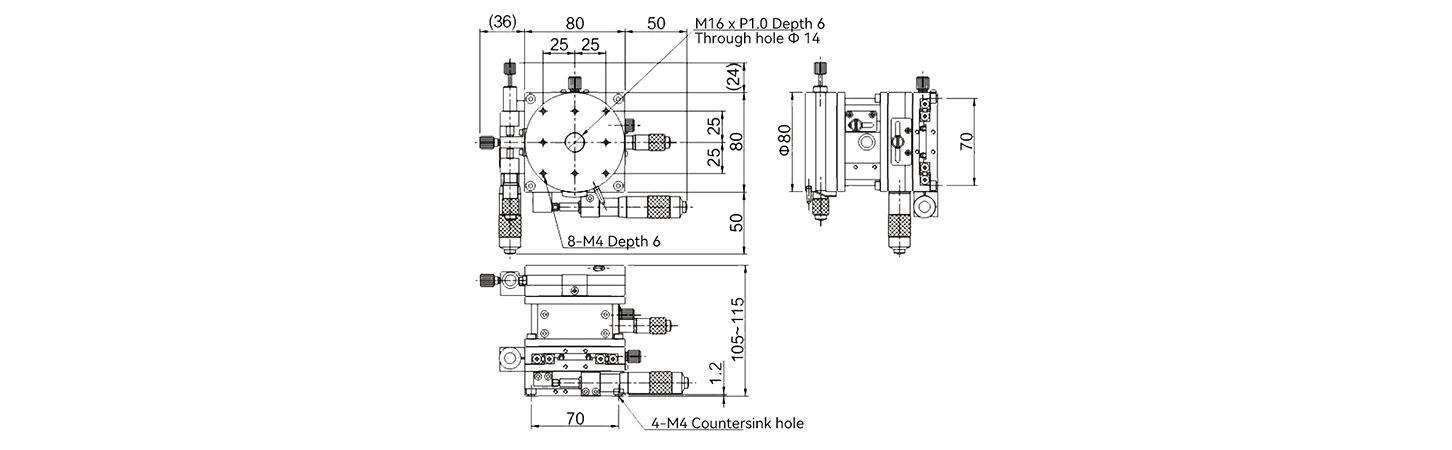

| PLUS+MOINS- | XLTP80-LM-2 | XYZθ | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ80mm | XY : ±12,5 mm, Z : 10 mm θ : réglage grossier sur 360°, alignement précis à ±5° mm | 39,2 N (4 kgf) | 0,01 mm | 2,14 kg |

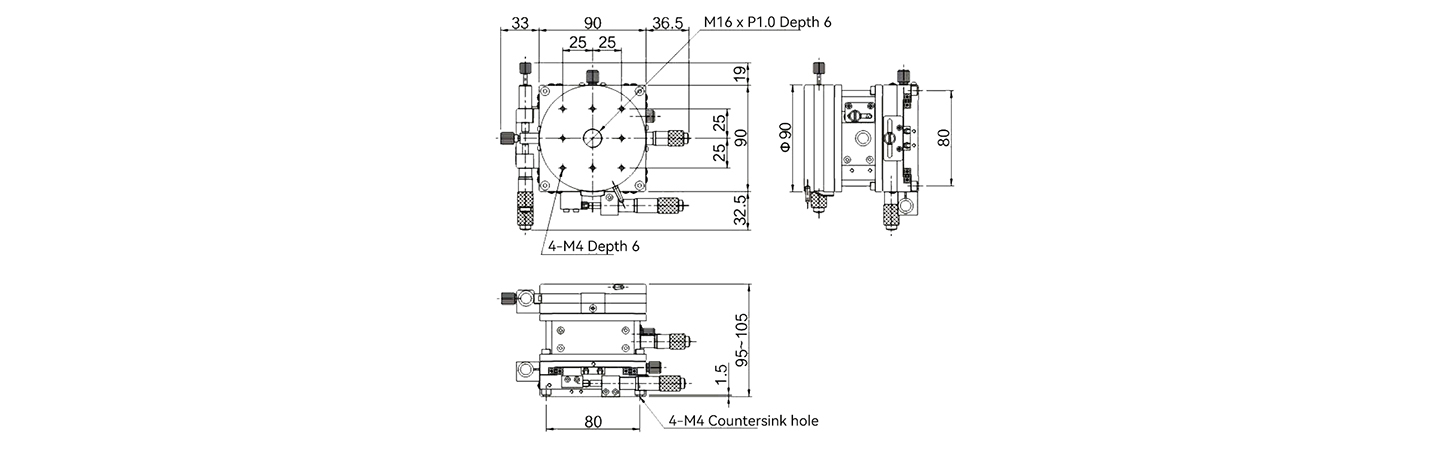

| PLUS+MOINS- | XLTP90-LM-2 | XYZθ | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ90mm | XY : ±12,5 mm, Z : 10 mm θ : réglage grossier sur 360°, alignement précis à ±5° mm | 39,2 N (4 kgf) | 0,01 mm | 2,33 kg |

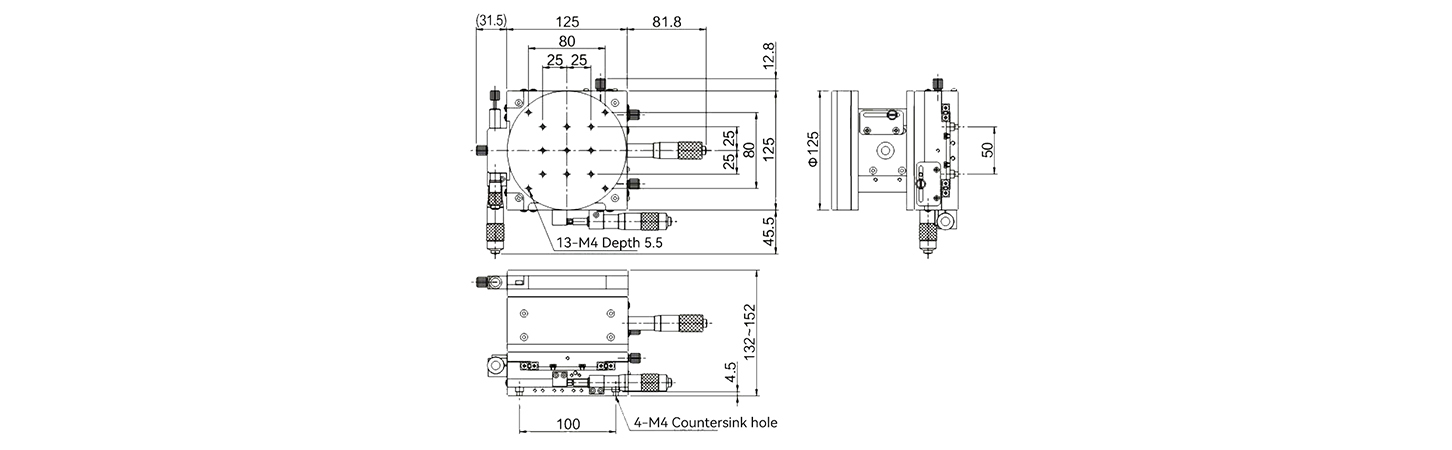

| PLUS+MOINS- | XLT125-LM-2 | XYZθ | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ125mm | XY : ±12,5 mm, Z : 20 mm θ : réglage grossier sur 360°, alignement précis à ±5° mm | 49N(5kgf) | 0,01 mm | 4,40 kg |

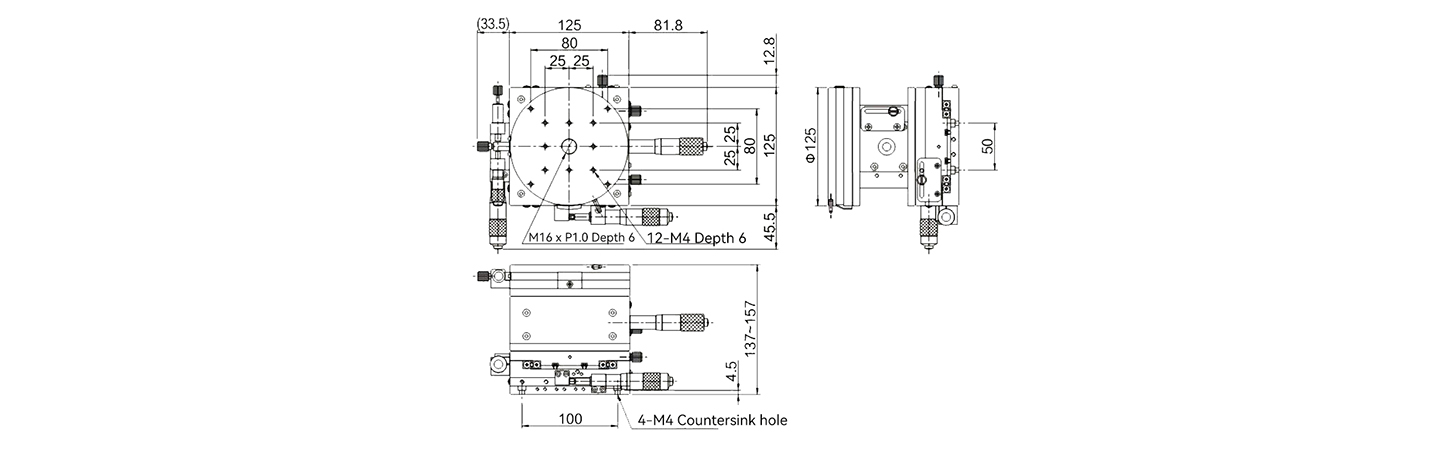

| PLUS+MOINS- | XLTP125-LM-2 | XYZθ | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ125mm | XY : ±12,5 mm, Z : 20 mm θ : réglage grossier sur 360°, alignement précis à ±5° mm | 49N(5kgf) | 0,01 mm | 4,70 kg |
