Platines de translation multi-axes série XLE, table coulissante manuelle à axe XZ
Paramètres des étapes et diapositives manuelles
| Modèle | Type de mouvement | Matériel | Type de transmission | Taille de la surface | Voyage | Capacité de charge | valeur d'échelle minimale | Poids | |
|---|---|---|---|---|---|---|---|---|---|

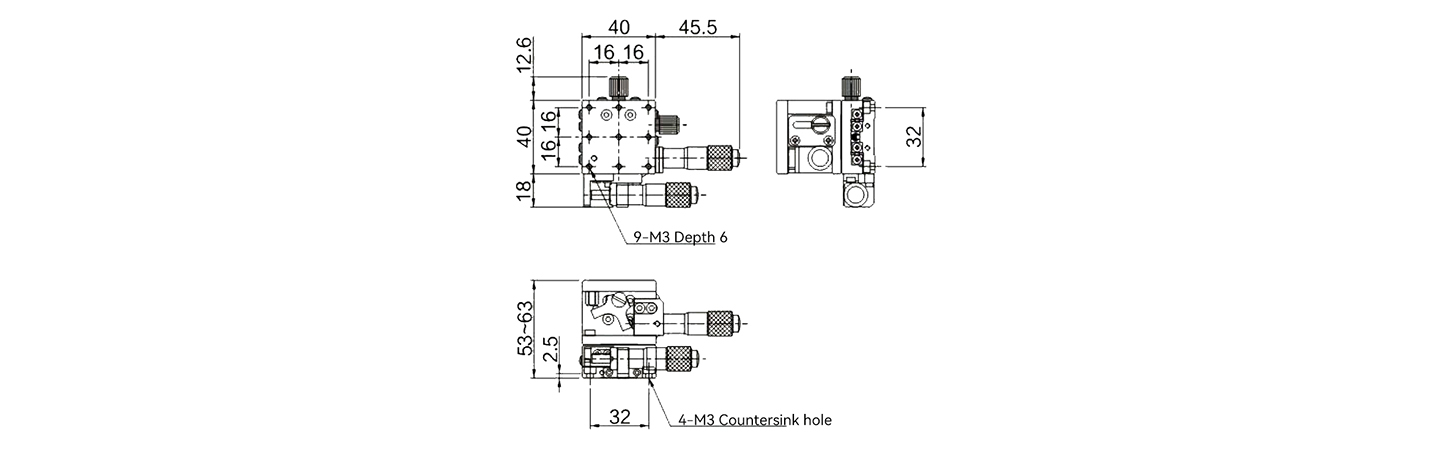

| PLUS+MOINS- | XLE40-L | XZ | Alliage d'aluminium (anode noire) | Tête de micromètre | 40 mm x 40 mm | X : ±6,5 mm Z : 10 mm | 19,2 N (2 kgf) | 0,01 mm | 0,31 kg |

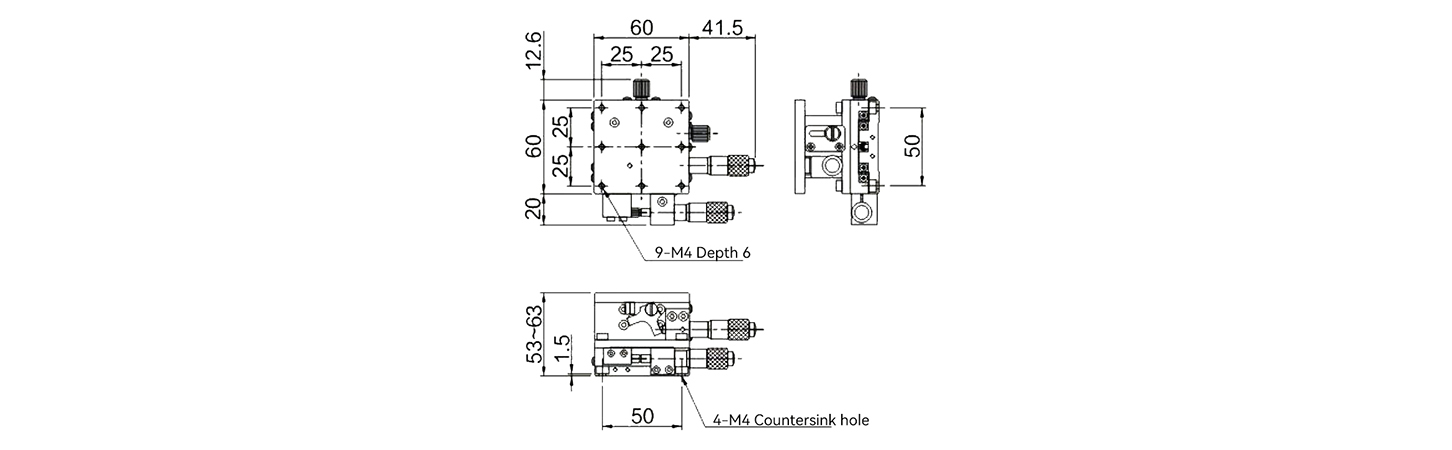

| PLUS+MOINS- | XLE60-L | XZ | Alliage d'aluminium (anode noire) | Tête de micromètre | 60 mm x 60 mm | X : ±6,5 mm Z : 10 mm | 29,4 N (3 kgf) | 0,01 mm | 0,51 kg |

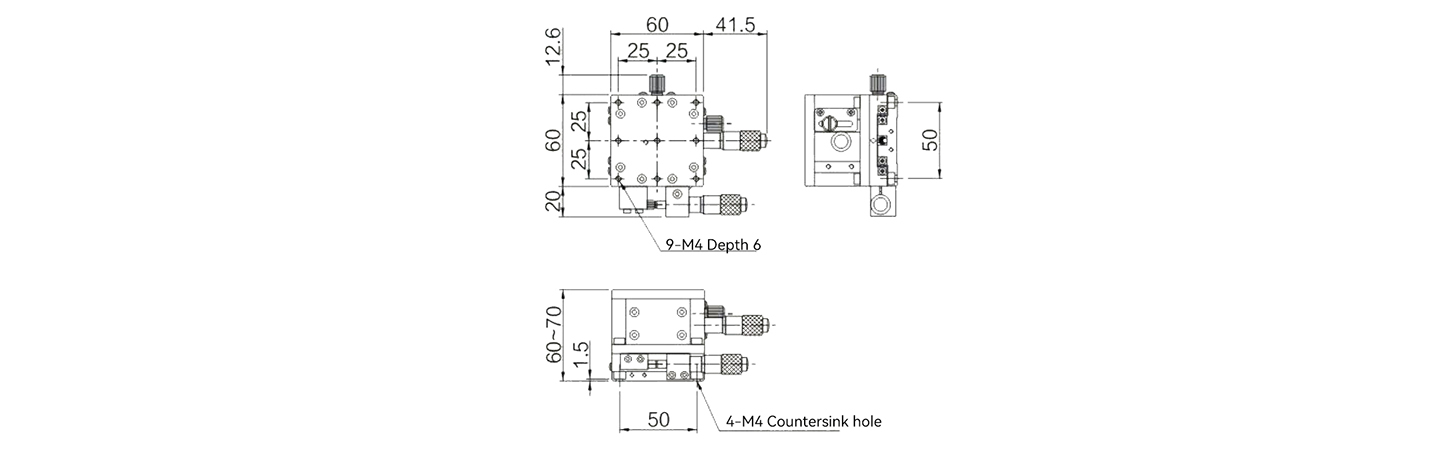

| PLUS+MOINS- | XLE60-L-2 | XZ | Alliage d'aluminium (anode noire) | Tête de micromètre | 60 mm x 60 mm | X : ±6,5 mm Z : 10 mm | 58,6 N (6 kgf) | 0,01 mm | 0,63 kg |

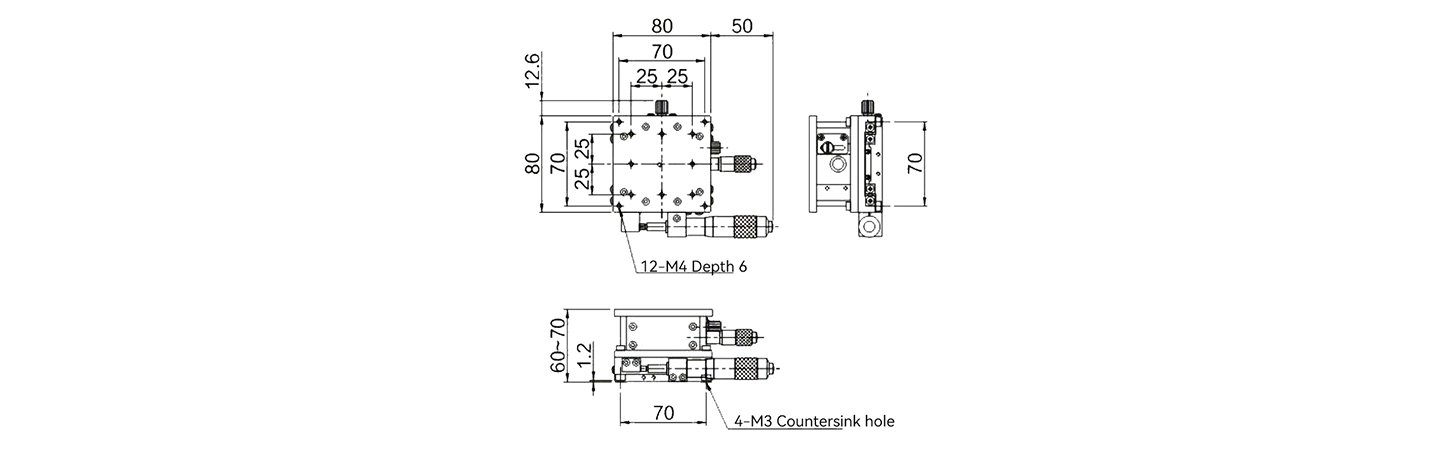

| PLUS+MOINS- | XLE80-L-2 | XZ | Alliage d'aluminium (anode noire) | Tête de micromètre | 80 mm x 80 mm | X : ±12,5 mm Z : 10 mm | 88,2 N (9 kgf) | 0,01 mm | 0,62 kg |

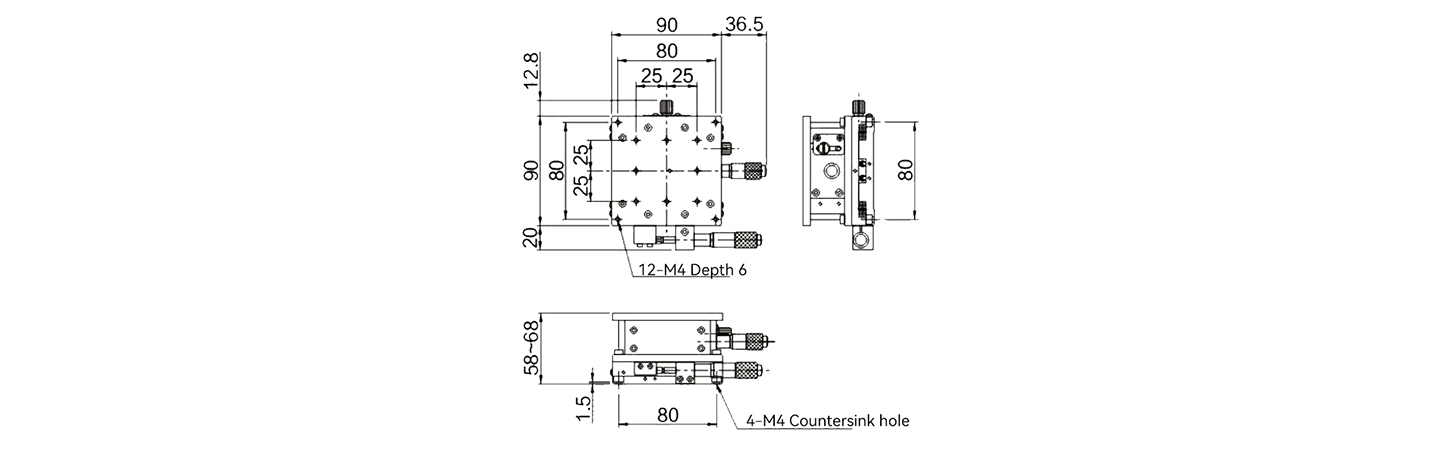

| PLUS+MOINS- | XLE90-L-2 | XZ | Alliage d'aluminium (anode noire) | Tête de micromètre | 90 mm x 90 mm | X : ±12,5 mm Z : 10 mm | 88,2 N (9 kgf) | 0,01 mm | 1,18 kg |

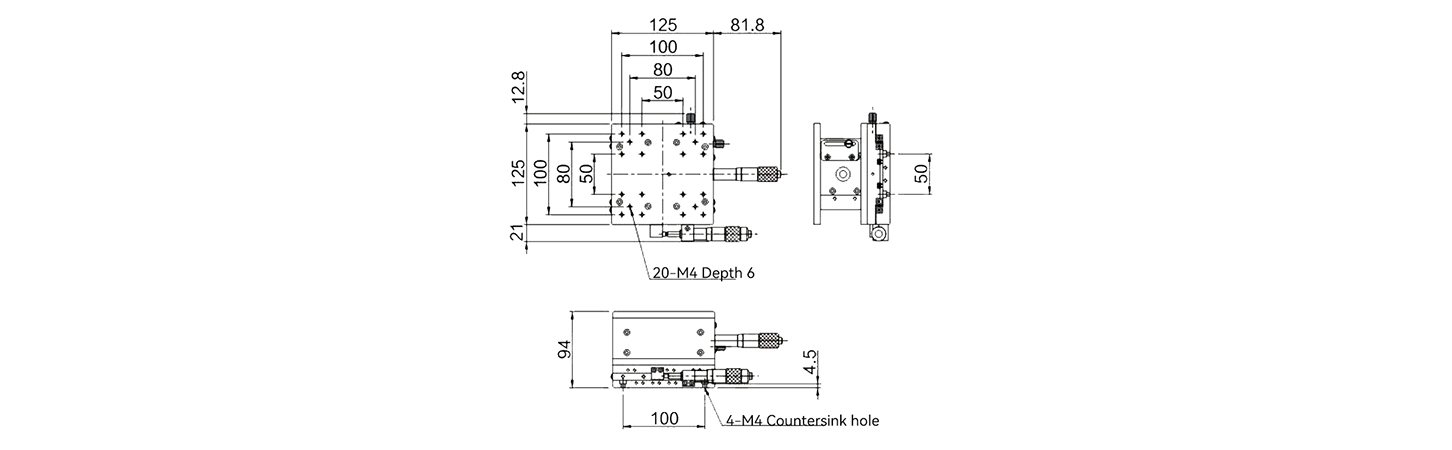

| PLUS+MOINS- | XLE125-L-2 | XZ | Alliage d'aluminium (anode noire) | Tête de micromètre | 125 mm x 125 mm | X : ±12,5 mm Z : 20 mm | 147N (15 kgf) | 0,01 mm | 3,38 kg |
