0102030405
تغطية واسعة لمجال الرؤية
مجال الرؤية:
مستشعر أقل من 1/2.5 بوصة: 35 درجة قطريًا / 28 درجة أفقيًا / 21 درجة رأسيًا (حوالي ضعف مجال رؤية عدسة 25 مم)
المشاهد المناسبة: المراقبة البانورامية للأماكن الضيقة (مثل خط تجميع ورشة العمل، أو عربة المصعد) أو المسح الضوئي واسع النطاق من مسافة قريبة
أبرز ملامح التصميم البصري
مطابقة منخفضة لـ CRA: زاوية الشعاع الرئيسي ≤ 4.51 درجة، مما يقلل من توهين الضوء عند حافة المستشعر ويحسن من تجانس جودة الصورة.
التحكم في الانحرافات: يقل تشوه البرميل مع انخفاض حجم المستشعر (-1.46% عند 1/4 بوصة).
نقل الأشعة تحت الحمراء: تم تحسينها للرؤية الليلية الأمنية، مع فتحة عدسة F2.0، ولا تزال تنتج صورًا قابلة للاستخدام في ظروف إضاءة أقل من 0.01 لوكس.
معلمات العدسة
× ![]()

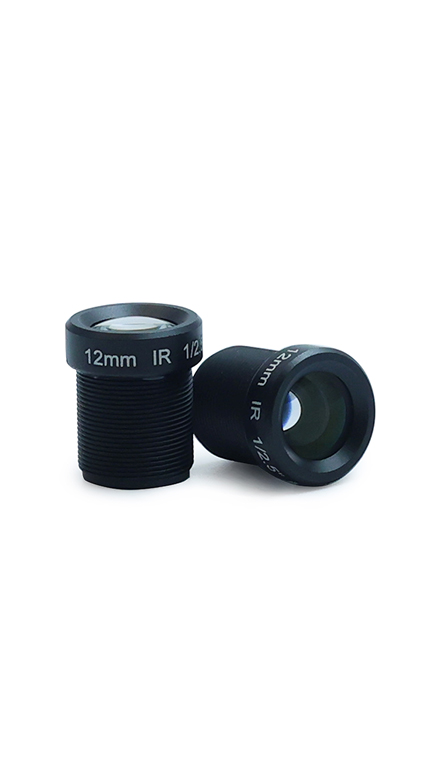

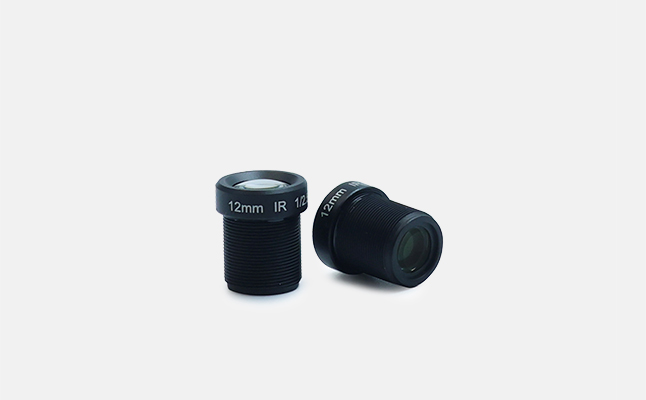

| نموذج | M12-NV12IR(5MP) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| بكسل | 5 ميجابكسل | ||||||||
| تنسيق الصورة | 1/2.5" | |||||||||
| البعد البؤري | 12 مم | |||||||||
| فتحة | F2.0 | |||||||||
| جبل | M12 | |||||||||
| زاوية المجال D×H×V( °) | 1/2.5" | 1/3" | 1/4" | |||||||
| د | 35 | 28.5 | 21 | |||||||
| ح | 28 | 22.8 | 16.8 | |||||||
| في | 21 | 17.1 | 12.6 | |||||||
| التشوه البصري | -4.44% | -2.80% | -1.46% | |||||||
| وكالة الإيرادات الكندية | ≤4.51° (غربًا) | |||||||||
| تعديل | 0.3m | |||||||||
| الأبعاد | Φ 14X16.9mm | |||||||||
| وزن | 5 غرام | |||||||||
| شفة BFL | / | |||||||||
| بي إف إل | 7.6 ملم (في الهواء) | |||||||||
| إم بي إف | 6.23 ملم (في الهواء) | |||||||||
| تصحيح الأشعة تحت الحمراء | نعم | |||||||||
| عملية | قزحية | مُثَبَّت | ||||||||
| ركز | / | |||||||||
| تكبير | / | |||||||||
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية | |||||||||

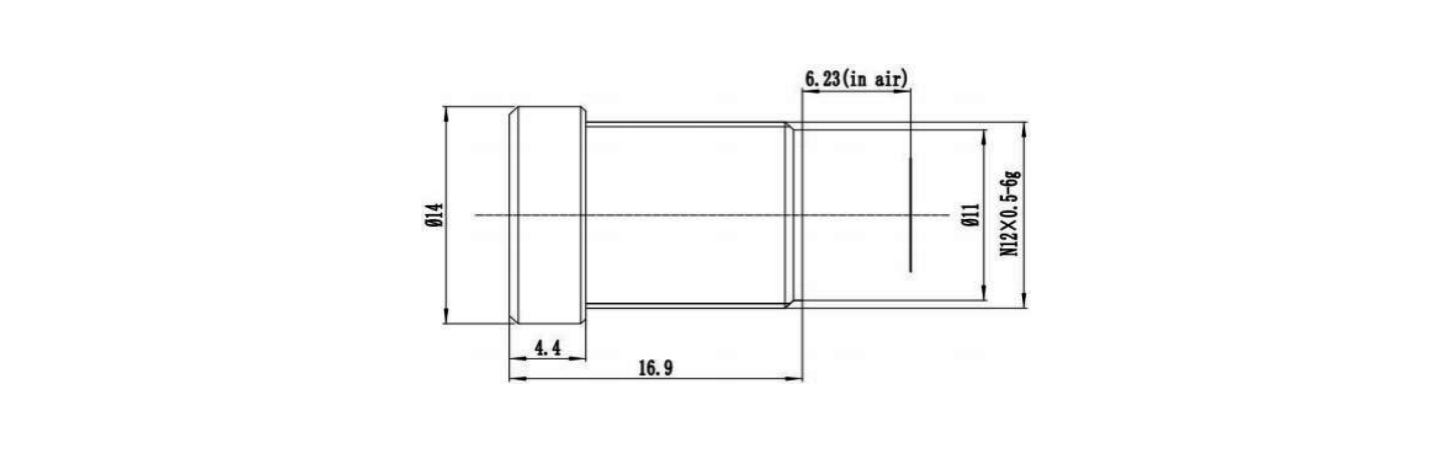

| مقاس | ||||||||||
 | ||||||||||
| التفاوت المسموح به في الحجم (مم) | 0-10±0.05 | 10-30±0. 10 | 30-120±0.20 | |||||||
| تفاوت زاوية التسامح | ±2° | |||||||||
