خياران شائعان للتركيب
· تعتبر واجهات C-port و CS خيارين شائعين لتركيب عدسات التكبير الصناعية.
تُستخدم عدسات منفذ C عادةً عندما تكون هناك حاجة إلى بُعد بؤري خلفي كبير، بينما تُعدّ واجهات CS أكثر ملاءمة للكاميرات الحديثة لأنها توفر بُعدًا بؤريًا خلفيًا أقصر. يُعدّ اختيار نوع الواجهة الصحيح أمرًا ضروريًا لضمان التوافق والحصول على صور مثالية بين العدسة والكاميرا.
في بعض الأحيان، قد لا نهتم بوضوح رؤية الأشخاص أو الأشياء، بل نحتاج فقط إلى نطاق مراقبة واسع بما يكفي، لذا يمكننا اختيار كاميرا ذات بُعد بؤري قصير مثل 2.8 مم، حيث يكون المجال أمام العدسة غير محجوب. تتميز الكاميرا بدقة 4 ميجابكسل عالية الوضوح، وثبات التكبير اليدوي، مما يجعلها مناسبة لأماكن المراقبة الثابتة.
سيناريو التطبيق
1. بالنسبة للجراج وغرفة التخزين وغيرها من المساحات الصغيرة، يوصى باختيار طول بؤري 2.8 مم، وأفضل مسافة مراقبة في حدود 3 أمتار.
2. بالنسبة للأماكن الداخلية العائلية أو المتاجر الصغيرة وغيرها من البيئات، يوصى باختيار طول بؤري 4 مم، وأفضل مسافة مراقبة هي 3-5 أمتار.
3. بالنسبة لفناء المنزل والشرفة والمدخل وغيرها من المشاهد، يوصى باختيار طول بؤري 6 مم، وأفضل مسافة للمراقبة 5-10 أمتار.
4. بالنسبة للطرق الخارجية والأزقة وغيرها من المشاهد، يوصى باختيار طول بؤري 8 مم، وأفضل مسافة للمراقبة 10-20 مترًا.
5. بالنسبة لبعض عمليات المراقبة الثابتة بعيدة المدى، يوصى باختيار طول بؤري 12 مم، وأقرب مسافة مراقبة هي حوالي 20-30 مترًا.
معلمات العدسة

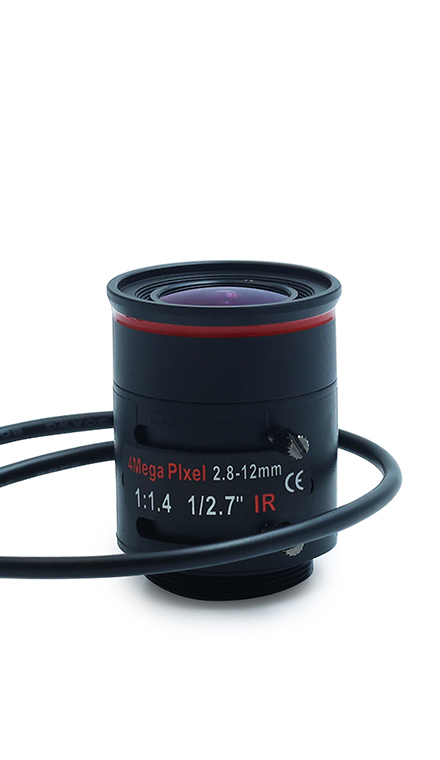

| نموذج | DC CS-NV2812IR(4MP) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| بكسل | 4 ميجابكسل | ||||||||||
| تنسيق الصورة | 1/2.7" | |||||||||||
| البعد البؤري | 2.8~ 12 مم | |||||||||||
| فتحة | F1.4 | |||||||||||
| جبل | علوم الحاسوب | |||||||||||
| زاوية المجال D×H×V( °) | 1/2.7 بوصة | 1/3 | ||||||||||
| في | تي | في | تي | |||||||||
| د | 106.2 | 33.2 | 96.4 | 32.8 | ||||||||
| ح | 90.9 | 30.1 | 80.5 | 27.6 | ||||||||
| في | 52.3 | 20.5 | 49.3 | 18.3 | ||||||||
| التشوه البصري | -50.8%~-3.5% (كحد أقصى) | |||||||||||
| وكالة الإيرادات الكندية | ≤10.6 درجة (غرب) ≤10.95 درجة (ساخن) | |||||||||||
| تعديل | 0.2m | |||||||||||
| الأبعاد | Φ 33.2×42×L43.5 مم | |||||||||||
| وزن | 60±2 غرام | |||||||||||
| شفة BFL | 12.53 ملم (في الهواء) | |||||||||||
| بي إف إل | 6.9-14.4 ملم (في الهواء) | |||||||||||
| إم بي إف | 5.93 ملم (في الهواء) | |||||||||||
| تصحيح الأشعة تحت الحمراء | نعم | |||||||||||
| عملية | قزحية | العاصمة واشنطن | ||||||||||
| ركز | يدوي | |||||||||||
| تكبير | يدوي | |||||||||||
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية | |||||||||||

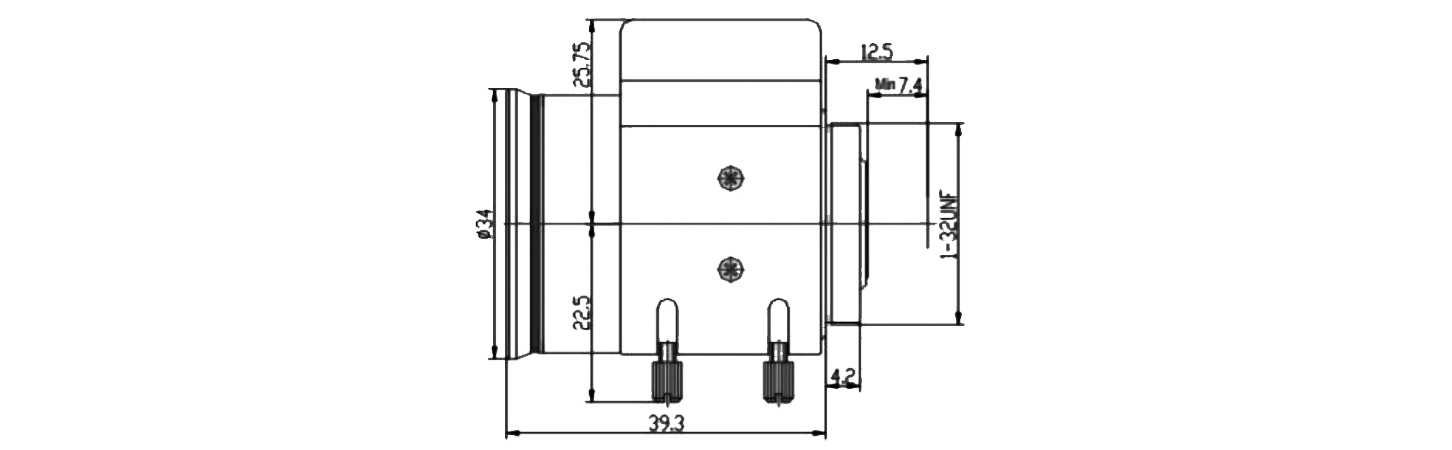

| مقاس | ||||||||||||
| ||||||||||||
| التفاوت المسموح به في الحجم (مم) | 0-10±0.05 | 10-30±0. 10 | 30-120±0.20 | |||||||||
| تفاوت زاوية التسامح | ±2° | |||||||||||
