ضوء خطي (مساحي) متعدد الزوايا على شكل قبة لفحص عيوب الأسطح باستخدام الرؤية الآلية

يتكون ضوء القبة الخطي عالي الكثافة من جزيئات LED عالية الكثافة والطاقة. تُشكّل هذه الجزيئات انعكاسًا موحدًا مع الجدار الداخلي المنحني للغلاف الخارجي، مما يحافظ على الضوء متساويًا وناعمًا من زوايا متعددة.

اتصل بنا تحميل

تفاصيل المنتج

وصف المنتج

ملخص التقنيات تحميل

سمات

◇ مصفوفة LED عالية الكثافة وعالية الشدة
◇ استخدام تقنية اللحام بالتدفق، أوضاع تركيب متعددة، تصميم صغير الحجم.
◇ تم تصميم قالب القوس بشكل جيد لتبديد الحرارة
◇ انبعاث متعدد الزوايا، يتميز بكثافة عالية وتجانس.

مجالات التطبيق

◇ فحص المظهر العام للمنتجات الضخمة
◇ افحص الزجاج والورق والفيلم
◇ افحص الخدوش السطحية والعلامات والكسور والحواف وما إلى ذلك.
◇ افحص السطح المقعر والمحدب، والنقاط، والخطوط، والخدوش.

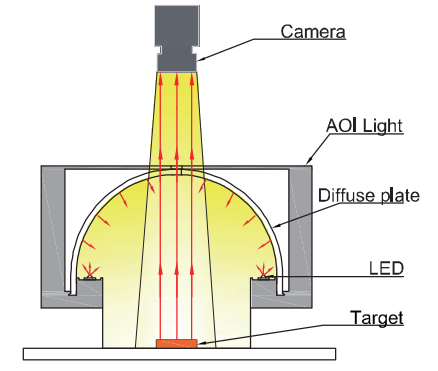

هيكل الإضاءة

دليل الاختيار

نيفادا	لو	D#	أحمر/أخضر/أزرق/أبيض
رؤية جديدة	مصباح خطي على شكل قبة	طول منطقة الانبعاث	لون

نيفادا	لوس	D#	أحمر/أخضر/أزرق/أبيض
رؤية جديدة	إضاءة منطقة القبة	طول منطقة الانبعاث	لون

المؤشر الفني

اللون (الطول الموجي)	الأحمر: 620-630 نانومتر	الأخضر: 525-530 نانومتر	الأزرق: 465-470 نانومتر
اللون (الطول الموجي)	درجة حرارة اللون الأبيض 6600-7000 كلفن	الأشعة فوق البنفسجية: 365-395 نانومتر	الأشعة تحت الحمراء: 850/940 نانومتر
بيئة التشغيل	درجة الحرارة: من 0 إلى 50 درجة مئوية، الرطوبة: من 20% إلى 85% رطوبة نسبية
حياة	100,000 ساعة من وقت الخدمة النظري (يعتمد على بيئة التشغيل، وليس ضمانًا).
وحدة تحكم متوافقة	وحدة تحكم تناظرية، وحدة تحكم رقمية
ملحق اختياري	1. مروحة
	2. غشاء تحكم بصري، سطح منتشر (نفاذية اختيارية: 60%، 70%، 80%، 90%)؛ يمكن استخدامه كإضاءة خلفية
	3. كابل تمديد: 1 متر / 2 متر / 5 متر / 10 متر / 15 متر (نوعان من مواد غلاف السلك: PVC صلب؛ سيليكون لين.)
ضمان	ضمان لمدة عام، عينات مجانية ودعم فني (يدفع المشتري تكاليف الشحن)
الشهادات	CE ROHS ISO9001 ISO14001

تحميل

معايير الإضاءة (الجهد 24 فولت)

قالب	نموذج	اللون (أحمر/أخضر/أزرق/أبيض)	الطاقة (واط)		الأبعاد			صورة رقم
قالب	نموذج	اللون (أحمر/أخضر/أزرق/أبيض)	الناتج	الناتج	أ	ب	الصف رقم	صورة رقم
مصباح قبة خطي	NV-LU225-		50 واط	80 واط	235	225	2	1
	NV-LU300-		70W	112 واط	310	300	2
	NV-LU525-		120 واط	192 واط	535	525	2
	NV-LU602-		140 واط	224 واط	612	602	2
ضوء قبة منتصف الحفرة	NV-LUC160-		30 واط	50 واط	156	160	2	2
	NV-LUC205-		36W	58 واط	156	205	2
	NV-LUC285-		41 واط	60 واط	156	285	2
	NV-LUC362-		51 واط	68 واط	156	362	2

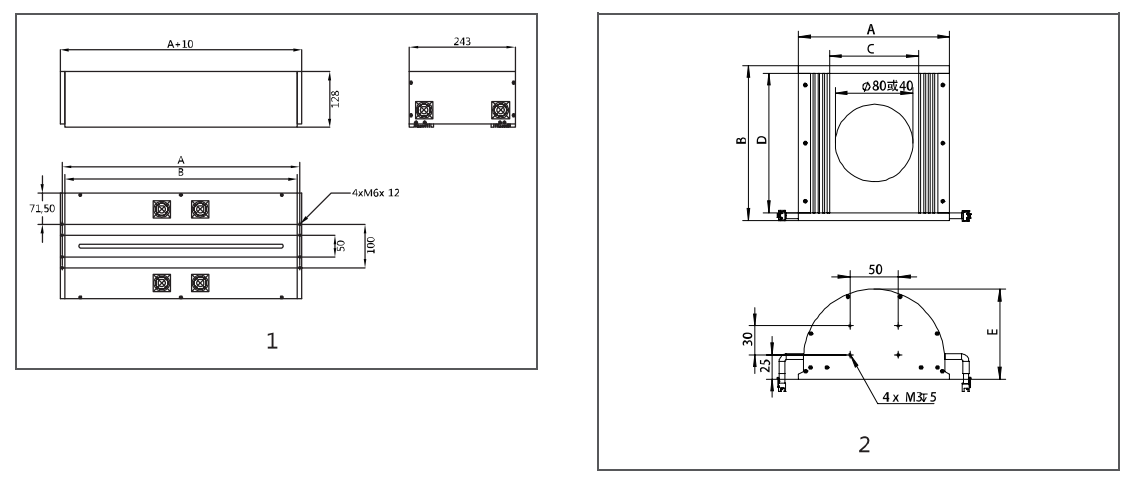

مخطط التركيب

التطبيقات

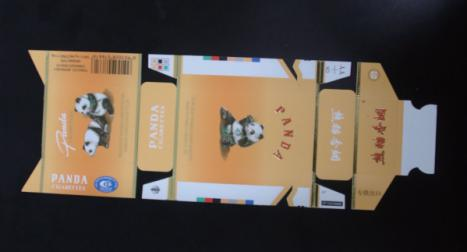

◇ افحص عيوب سطح الورق
◇ الموديل: NV-LU300-R
◇ يهدف إلى فحص الأسطح الكبيرة بسرعة كشف عالية. تتطلب الأسطح غير المستوية إضاءة متعددة الاتجاهات وموحدة، ويمكن لضوء المسح الخطي DOME تلبية هذه المتطلبات بشكل مناسب.
