Mehrachsige Kombination XLD-Serie XYZ-Achsen manueller Verschiebeschlitten
Merkmale
• Mikrometerkopf-Antriebsmethode
• Einzel- und Doppelführungen sind verfügbar
• Dreidimensionale räumliche Bewegungen können durch eine stabile Struktur erreicht werden.
• Last 19,2 N (2 kgf) ~ 147 N (15 kgf)
Parameter der manuellen Stufen und Folien
| Modell | Bewegungsart | Material | Antriebsart | Oberflächengröße | Reisen | Tragfähigkeit | Minimaler Skalenwert | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|

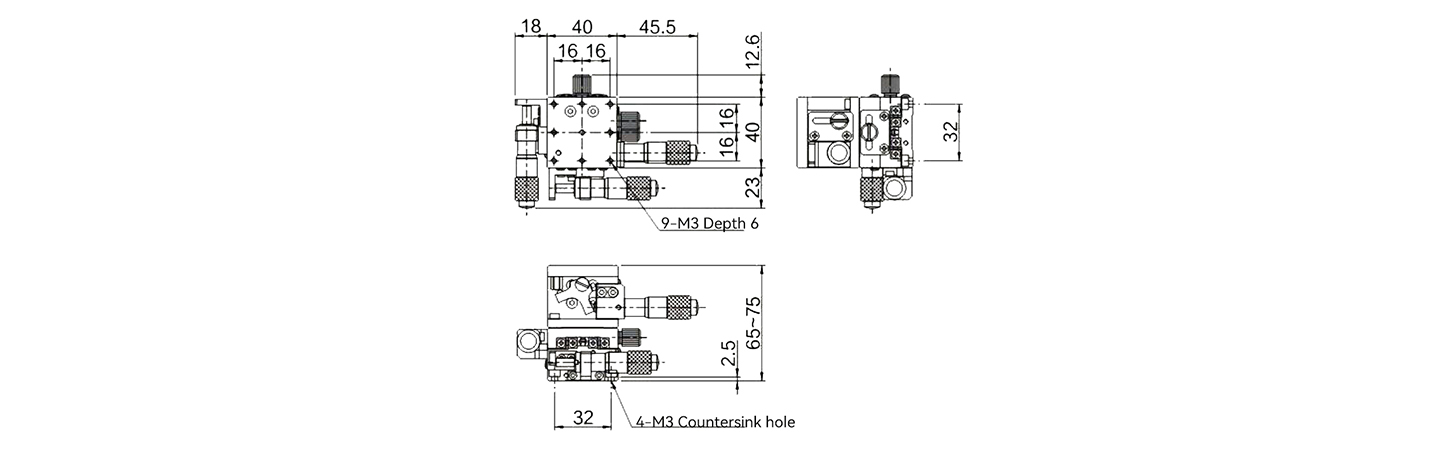

| MEHR+WENIGER- | XLD40-LM | XYZ | Aluminiumlegierung (Schwarze Anode) | Mikrometerkopf | 40 mm x 40 mm | X: ±6,5 mm Z: 10 mm | 19,2 N (2 kgf) | 0,01 mm | 0,44 kg |

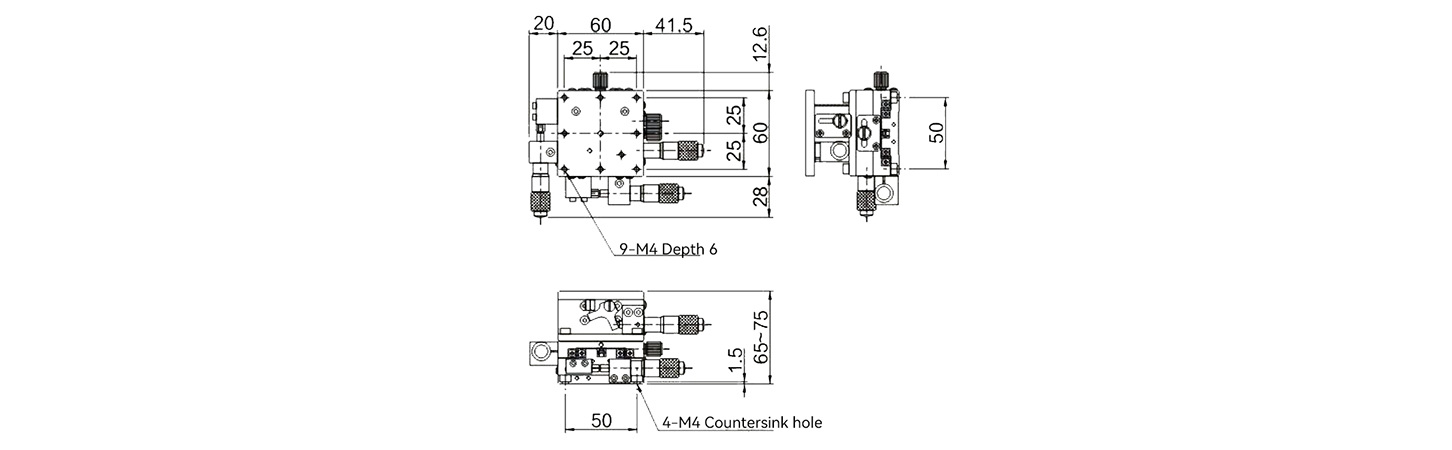

| MEHR+WENIGER- | XLD60-LM | XYZ | Aluminiumlegierung (Schwarze Anode) | Mikrometerkopf | 60 mm x 60 mm | X: ±6,5 mm Z: 10 mm | 29,4 N (3 kgf) | 0,01 mm | 0,75 kg |

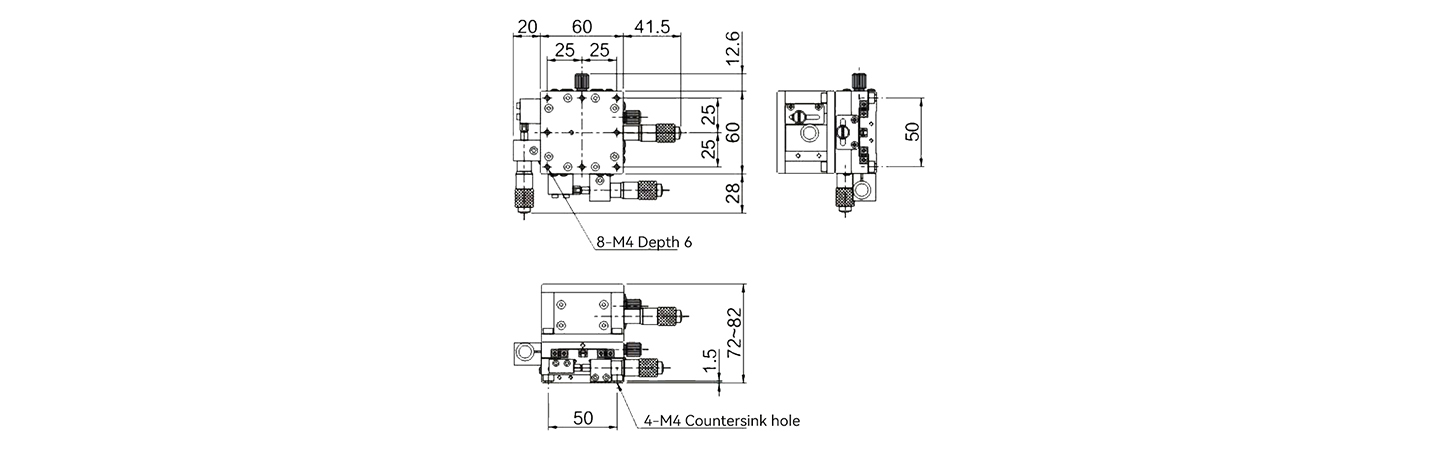

| MEHR+WENIGER- | XLD60-LM-2 | XYZ | Aluminiumlegierung (Schwarze Anode) | Mikrometerkopf | 60 mm x 60 mm | X: ±6,5 mm Z: 10 mm | 58,6 N (6 kgf) | 0,01 mm | 0,87 kg |

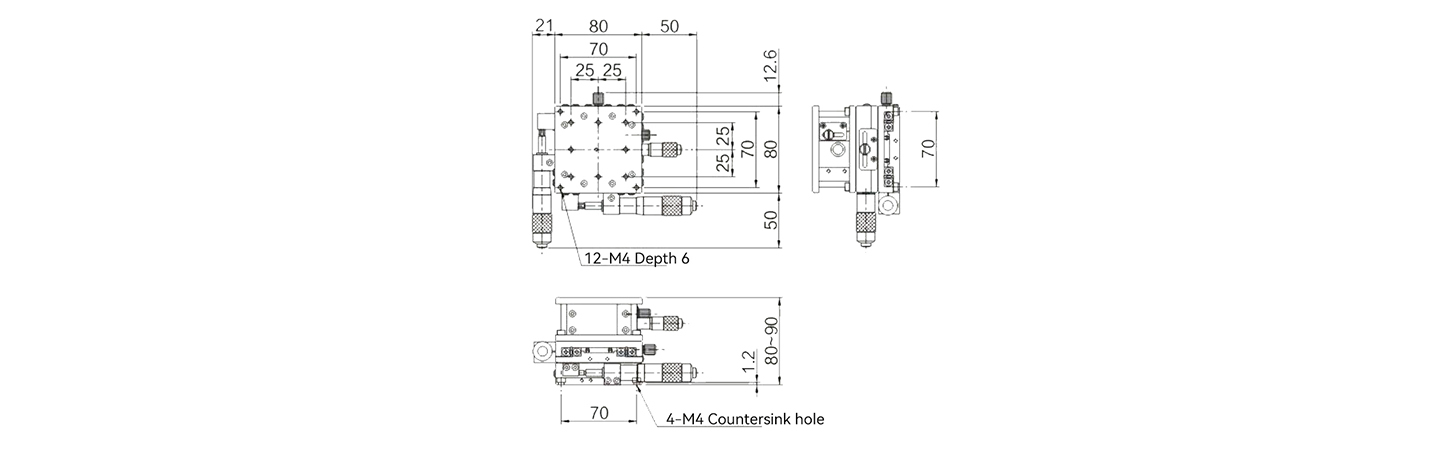

| MEHR+WENIGER- | XLD80-L-2 | XYZ | Aluminiumlegierung (Schwarze Anode) | Mikrometerkopf | 80 mm x 80 mm | X: ±12,5 mm Z: 10 mm | 88,2N(9KGF) | 0,01 mm | 1,62 kg |

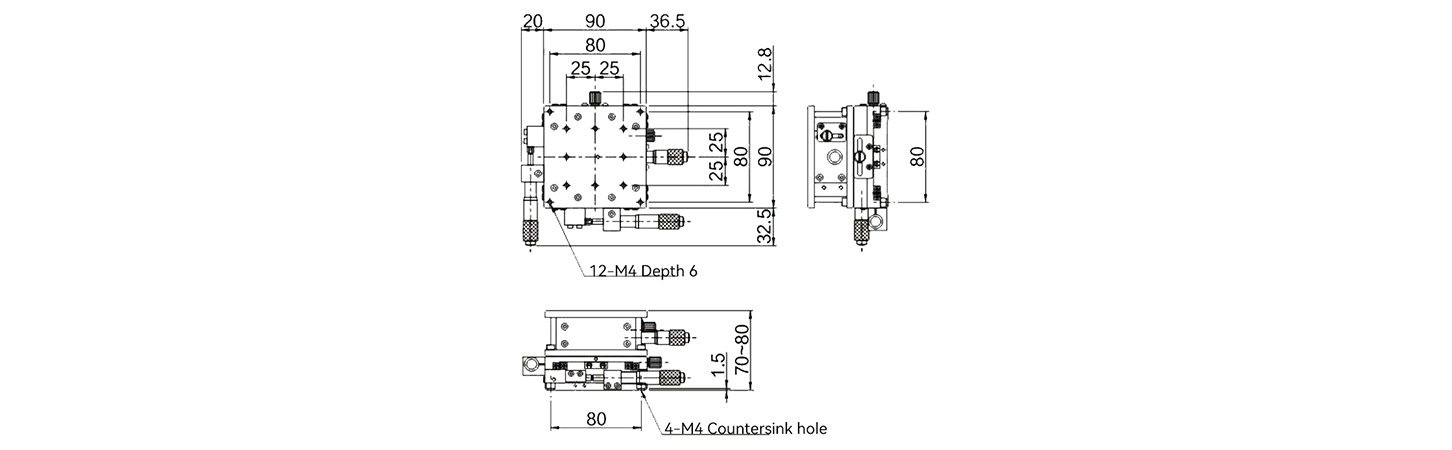

| MEHR+WENIGER- | XLD90-LM-2 | XYZ | Aluminiumlegierung (Schwarze Anode) | Mikrometerkopf | 90 mm x 90 mm | X: ±12,5 mm Z: 10 mm | 88,2N(9KGF) | 0,01 mm | 1,70 kg |

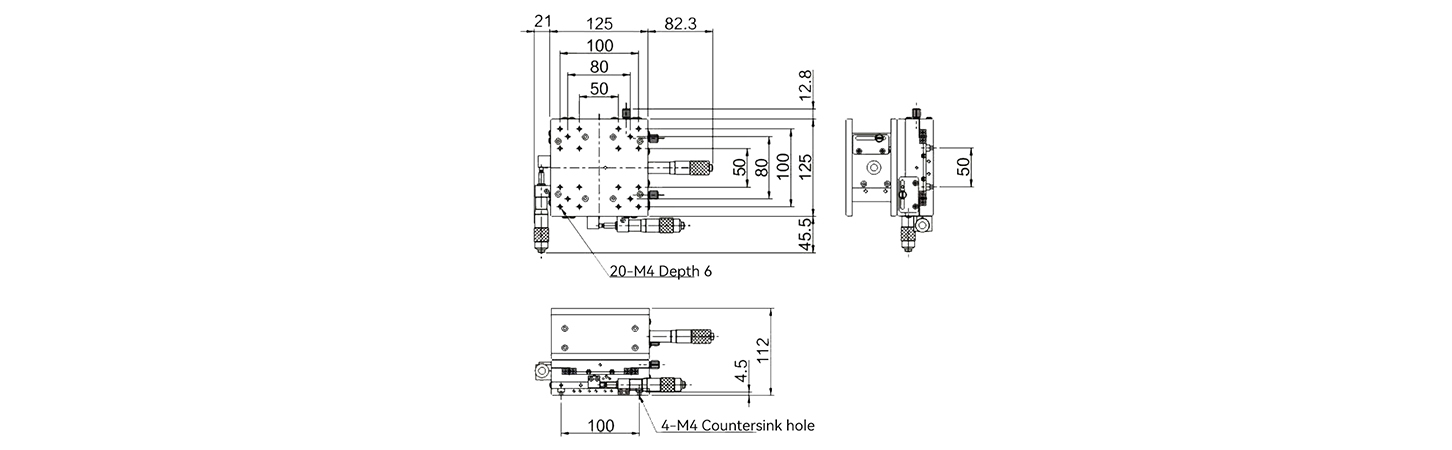

| MEHR+WENIGER- | XLD125-LM-2 | XYZ | Aluminiumlegierung (Schwarze Anode) | Mikrometerkopf | 125 mm x 125 mm | X: ±12,5 mm Z: 10 mm | 147 N (15 kgf) | 0,01 mm | 4,78 kg |
