Balai linéaire coaxial à haute uniformité pour l'inspection des surfaces réfléchissantes
Caractéristiques
◇ Particules LED de grande taille et de haute intensité
◇Une plaque de diffusion à taux de transmission différent et un film plastique sont disponibles en option pour améliorer l'uniformité de la lumière.
◇ Technologie de soudage par refusion adoptée, installation facile, conception compacte
◇ Peut être coupé à la longueur d'une fourmi
◇ Le moule, de forme spécifique, peut être découpé à n'importe quelle dimension et assure une bonne dissipation de la chaleur.
Domaines d'application
◇ Inspecter l'aspect général des produits de grande taille
◇ Spécialement conçu pour les caméras à réseau linéaire
◇ Inspection des défauts des panneaux LCD de grande taille
◇ Inspecter le verre, le papier, le film

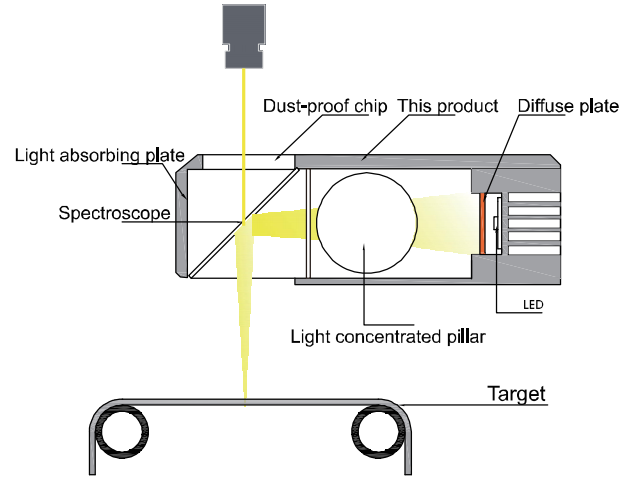

Structure d'éclairage
Guide de sélection
| NV | TLN | ## | R/V/B/W |
|---|---|---|---|
| Nouvelle vision | Lumière de balayage linéaire coaxiale | Longueur de la zone d'émission | Couleur |
Indice technique
| Couleur (longueur d'onde) | Rouge : 620-630 nm | Vert : 525-530 nm | Bleu : 465-470 nm |
|---|---|---|---|
| Température de couleur blanche 6600-7000K | UV : 365-395 nm | IR : 850/940 nm | |
| environnement d'exploitation | Température : 0 à 50 °C, Humidité : 20 % à 85 % HR | ||
| Durée de vie | Durée de vie théorique de 100 000 heures (dépend de l’environnement d’exploitation, ne constitue pas une garantie). | ||
| Contrôleur compatible | Contrôleur analogique, contrôleur numérique | ||
| Accessoire optionnel | 1. Ventilateur | ||
| 2. Film de contrôle optique, plan diffus (transmittance opérationnelle : 60 %, 70 %, 80 %, 90 %) ; permet le rétroéclairage | |||
| 3. Câble d'extension : 1 m/2 m/5 m/10 m/15 m (2 types de matériaux pour la gaine du fil : PVC rigide ; silicone souple). | |||
| Garantie | Garantie d'un an, échantillons gratuits et assistance technique (frais de port à la charge de l'acheteur) | ||
| Certificats | CE RoHS ISO9001 ISO14001 | ||
Paramètres d'éclairage (tension : 24 V)
| Moule | Modèle | Couleur (R/G/B/W) | Puissance (W) | Dimensions | Lignes n° | Photo n° | ||
|---|---|---|---|---|---|---|---|---|
| Sortir | Sortir
| Longueur de la zone d'émission A | Largeur de la zone d'émission B | |||||
| Lumière de balayage linéaire coaxiale | NV-TLN75- | 10W | 13,2 W | 75 | 34 | 1 | 1 | |
| NV-TLN150- | 20,3 W | 26,4 W | 141 | 34 | 1 | |||
| NV-TLN200- | 23,4 W | 29,3 W | 191 | 34 | 1 | |||
| NV-TLN250- | 33,6 W | 42,3 W | 241 | 34 | 1 | |||
| NV-TLN350- | 46,3 W | 56,2 W | 341 | 34 | 1 | |||
| NV-TLN400- | 60,6 W | 66,3 W | 391 | 34 | 1 | |||
| NV-TLN525- | 83,6 W | 91,4 W | 516 | 34 | 1 | |||
| Nous proposons également d'autres modèles spéciaux de projecteurs linéaires coaxiaux, plus performants que les projecteurs linéaires coaxiaux classiques. N'hésitez pas à nous contacter pour plus d'informations. | ||||||||

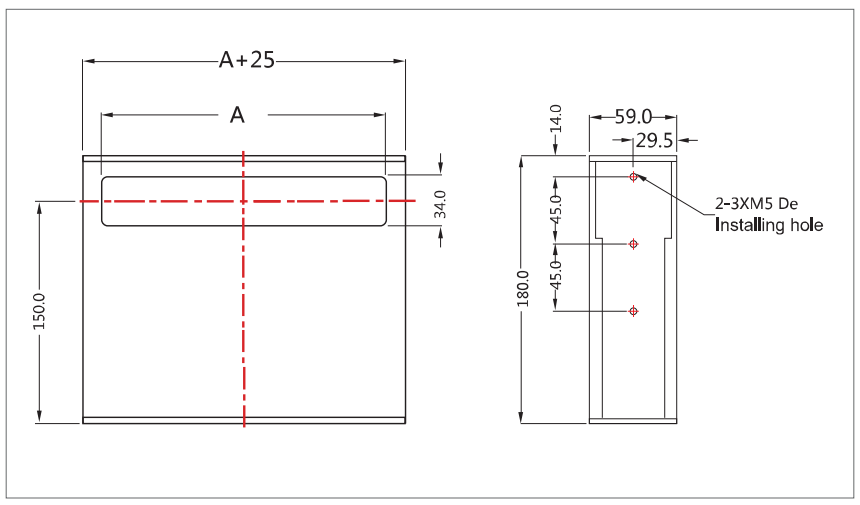

Schéma d'installation
Applications

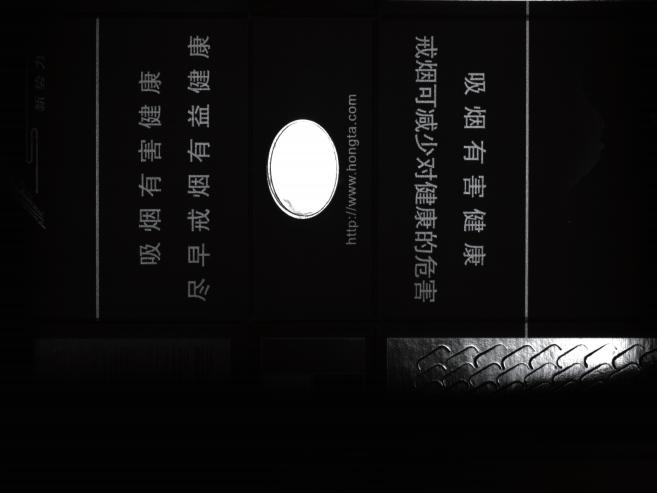

◇ Détection de relief pour l'impression sur papier
◇ Modèle : NV-TLN350-W
◇ Étant donné que la surface du papier est relativement grande, la vitesse de détection est rapide, et que la surface du matériau présente des motifs ou des caractères métalliques réfléchissants, l'utilisation du principe coaxial pour une très bonne suppression du réflecteur permet de résoudre le problème de vitesse et d'imagerie.
