Anneau lumineux multidirectionnel sans ombre (série NV-FDM).jpg

Anneau lumineux sans ombre multidirectionnel série NV-FDM

Les particules LED émettent une lumière annulaire sans ombre multidirectionnelle de toutes parts, la lumière traversant un panneau de guidage de lumière global à haut débit, formant une lumière diffuse uniforme et multidirectionnelle, évitant efficacement l'ombre sur la surface réfléchissante.

Contactez-nous Télécharger

détails du produit

description du produit

Aperçu Technologies Télécharger

Caractéristiques

◇ Émission par zone, haute uniformité, grande portée
◇ Différentes tailles personnalisables, peuvent être combinées avec un éclairage coaxial
◇ Émission uniforme, sans point lumineux
◇ Technologie de soudage par refusion adoptée, installation facile, conception compacte

Domaines d'application

◇ Examiner le défaut à la surface de l'étui à cigarettes
◇ Examiner l'aspect général et l'éclairage au microscope
◇ Inspectez les rayures, les marques et les cassures de la surface et des bords.
◇ Inspectez la surface facilement réfléchissante

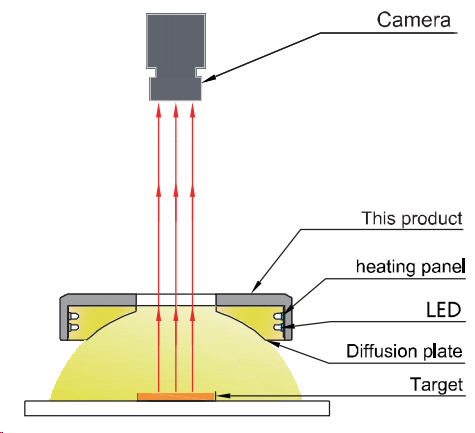

Structure d'éclairage

Guide de sélection

NV	FDM	##	R/V/B/W
Nouvelle vision	Anneau lumineux sans ombre à angle bas	diamètre extérieur	Couleur

Indice technique

Couleur (Longueur d'onde)	Rouge : 620-630 nm	Vert : 525-530 nm	Bleu : 465-470 nm
Couleur (Longueur d'onde)	température de couleur blanche 6600-7000K	UV : 365-395 nm	IR : 850/940 nm
environnement d'exploitation	Température : 0 à 50 °C, Humidité : 20 % à 85 % HR
Durée de vie	Durée de vie théorique de 100 000 heures (dépend de l’environnement d’exploitation, ne constitue pas une garantie).
Contrôleur compatible	Contrôleur analogique, contrôleur numérique, contrôleur de courant constant			Série NV-LU Lumière de balayage linéaire DOME
Accessoire optionnel	1. Source lumineuse et adaptateur d'objectif.
	2. Plaque de diffusion, plaque polarisante. (Transmittance opérationnelle : 60 %, 70 %, 80 %, 90 %)
	3. Câble d'extension : 1 m/2 m/5 m/10 m/15 m (2 types de matériaux pour la gaine du fil : PVC rigide ; silicone souple).
Garantie	Garantie d'un an, échantillons gratuits et assistance technique (frais de port à la charge de l'acheteur)
Personnalisation de l'éclairage	Nous proposons des services de conception et de développement adaptés aux besoins spécifiques de chaque client, afin d'obtenir un rendu visuel optimal.

Télécharger

Paramètres d'éclairage (tension : 24 V)

Moule	Modèle	Couleur (R/G/B/W)	Puissance (W)		Dimensions					Numéro de photo
Moule	Modèle	Couleur (R/G/B/W)	Saisir	Sortir	UN	B	C	D	ET	Numéro de photo
Sans ombre multidirectionnelle anneau lumineux	NV-FDM50-		0,58 W	0,83 W	50	13	30	35	20	1
	NV-FDM70-		0,68 W	1,1 W	74	20	49	36	24
	NV-FDM90-		0,93 W	2,3 W	94	28	70	76	27
	NV-FDM120-		1,45 W	2,6 W	124	35	99	76	34

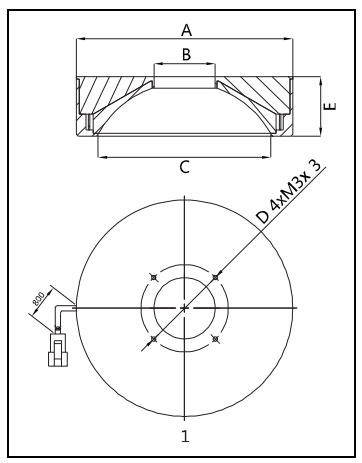

Schéma d'installation

Applications

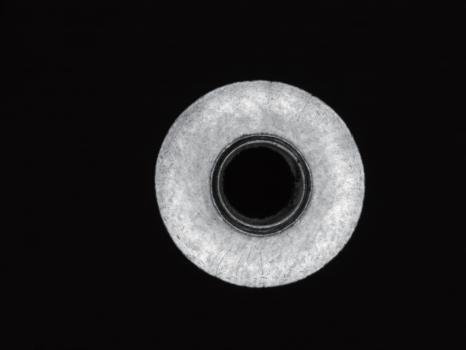

◇ Inspectez la surface courbe réfléchissante
◇ Modèle : NV-FDM70-R
◇ Les surfaces métalliques incurvées sont facilement réfléchissantes et nécessitent un éclairage uniforme pour éviter les reflets et les ombres. Un éclairage multidirectionnel sans ombre peut parfaitement répondre à cette exigence.
