Étages de translation linéaire à rouleaux croisés XYX-XLY.jpg

Étages de translation linéaire à rouleaux croisés XYX/XLY

De 30 mm à 200 mm en différentes tailles
Table coulissante manuelle pour marquage manuel
Structure en alliage d'aluminium avec surface anodisée noire
Les voyages peuvent être personnalisés pour répondre à des exigences spécifiques.

    Contactez-nous
    détails du produit
    description du produit

    Aperçu Technologies

    Avantage

    La table coulissante manuelle à axes XY est une plateforme de positionnement bidimensionnelle composée de deux unités de mouvement linéaire (axes X et Y), permettant un positionnement précis dans un plan par commande manuelle. Elle offre des avantages considérables en termes de précision de positionnement, de stabilité et de capacité de charge, et est largement utilisée dans les domaines industriels et de recherche, notamment pour les équipements de mesure, les bancs d'essai optiques, les mécanismes de commande et les plateaux pour appareils à rayons X.

    Caractéristiques

    Dotées d'un système de guidage à roulements croisés haute performance, ces platines de réglage offrent une capacité de charge, une rigidité et une précision élevées. Ce système de guidage avancé permet un positionnement précis des platines de réglage mono-axe.
    • Convient au positionnement ou au réglage d'attitude, avec un mouvement fluide et léger.
    Les rails de guidage présentent une structure de rainure en forme d'arc, avec quatre points de contact linéaires entre les billes d'acier et les rails de guidage, assurant une capacité de charge stable dans toutes les directions.
    • Longue durée de vie, aucun entretien requis

    Paramètres des étapes et diapositives manuelles

    Modèle Type de mouvement Matériel Type de transmission Taille de la surface Épaisseur de la plate-forme Voyage Charger
    Capacité     		valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLX30-C X Alliage d'aluminium (anode noire) Tête de micromètre 30 mm x 30 mm 15 mm ±3 mm 14,7 N (1,5 kgf) 0,01 mm ≤0,005 mm/6 mm 0,02 mm 0,06 kg

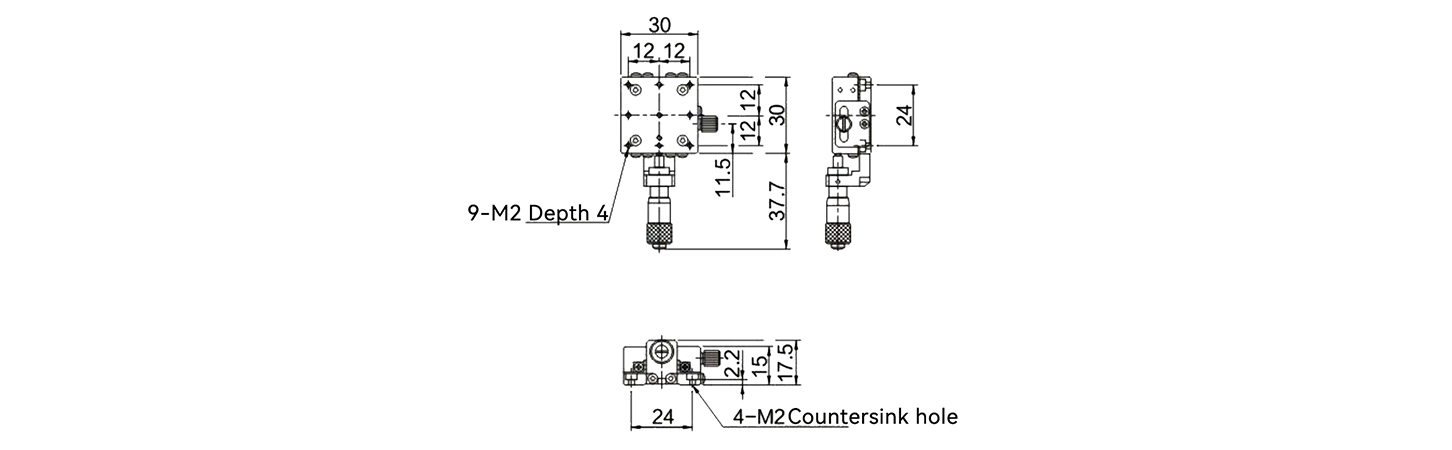

    XLX30-C
    XLX30-L X Alliage d'aluminium (anode noire) Tête de micromètre 30 mm x 30 mm 15 mm ±3 mm 14,7 N (1,5 kgf) 0,01 mm ≤0,005 mm/6 mm 0,02 mm 0,06 kg

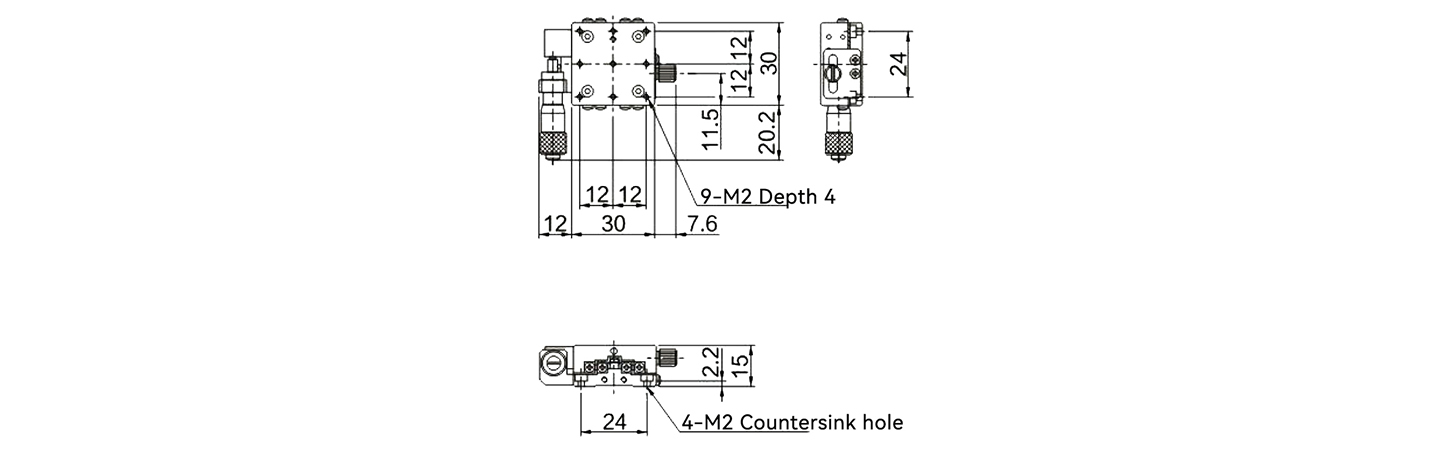

    XLX30-L
    XLX30-R X Alliage d'aluminium (anode noire) Tête de micromètre 30 mm x 30 mm 15 mm ±3 mm 14,7 N (1,5 kgf) 0,01 mm ≤0,005 mm/6 mm 0,02 mm 0,06 kg

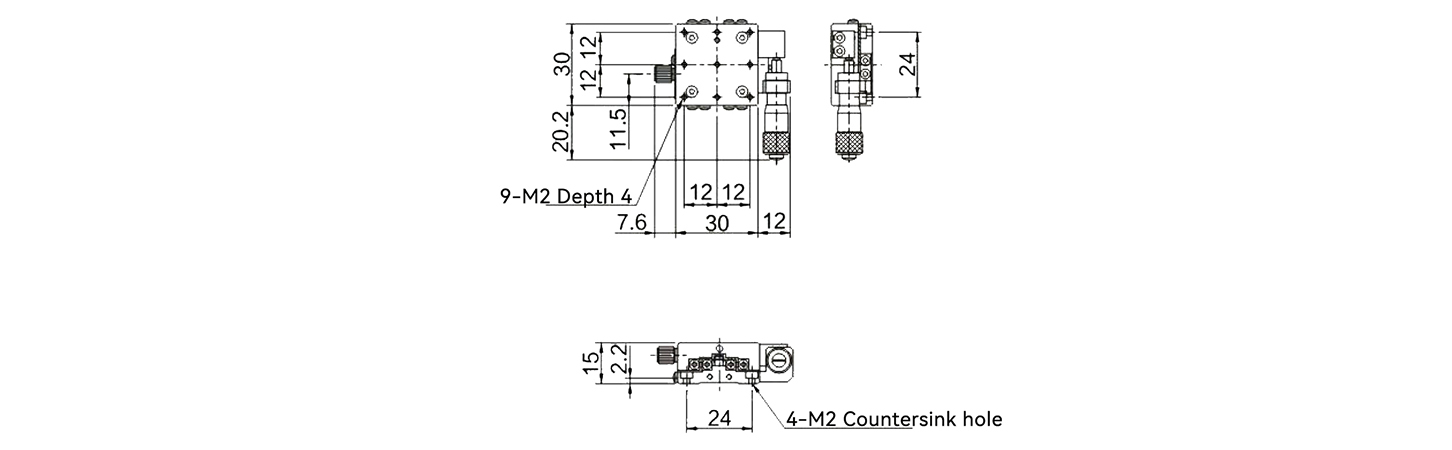

    XLX30-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLY30-C XY Alliage d'aluminium (anode noire) Tête de micromètre 30 mm x 30 mm 30 mm ±3 mm 14,7 N (1,5 kgf) 0,01 mm ≤0,005 mm/6 mm 0,04 mm 0,12 kg

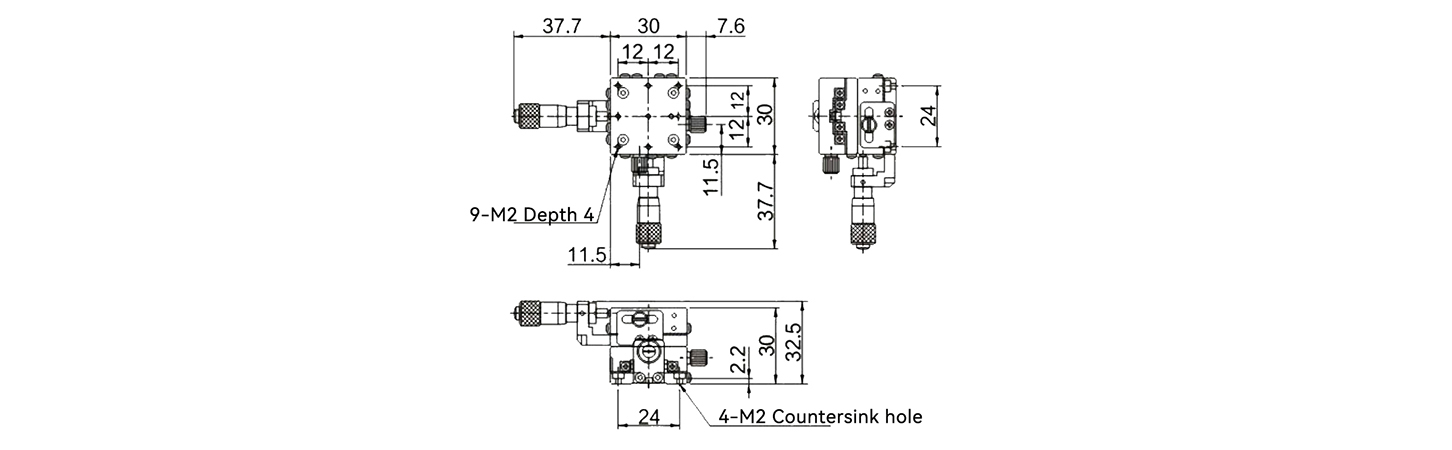

    XLY30-C
    XLY30-L XY Alliage d'aluminium (anode noire) Tête de micromètre 30 mm x 30 mm 30 mm ±3 mm 14,7 N (1,5 kgf) 0,01 mm ≤0,005 mm/6 mm 0,04 mm 0,12 kg

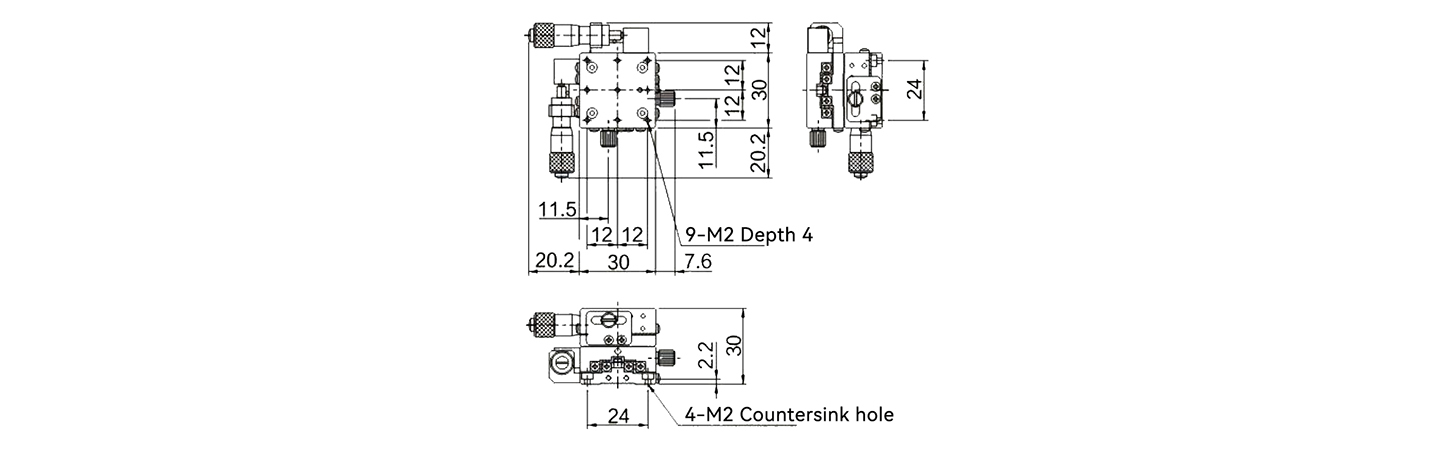

    XLY30-L
    XLY30-R XY Alliage d'aluminium (anode noire) Tête de micromètre 30 mm x 30 mm 30 mm ±3 mm 14,7 N (1,5 kgf) 0,01 mm ≤0,005 mm/6 mm 0,04 mm 0,12 kg

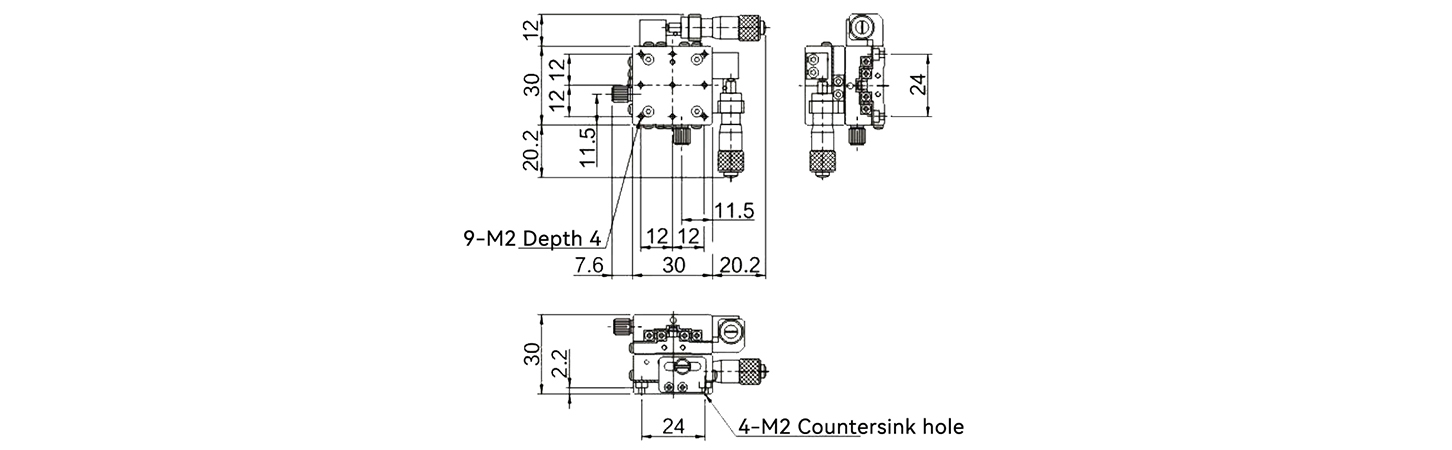

    XLY30-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLX40-C X Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 30 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,02 mm 0,14 kg

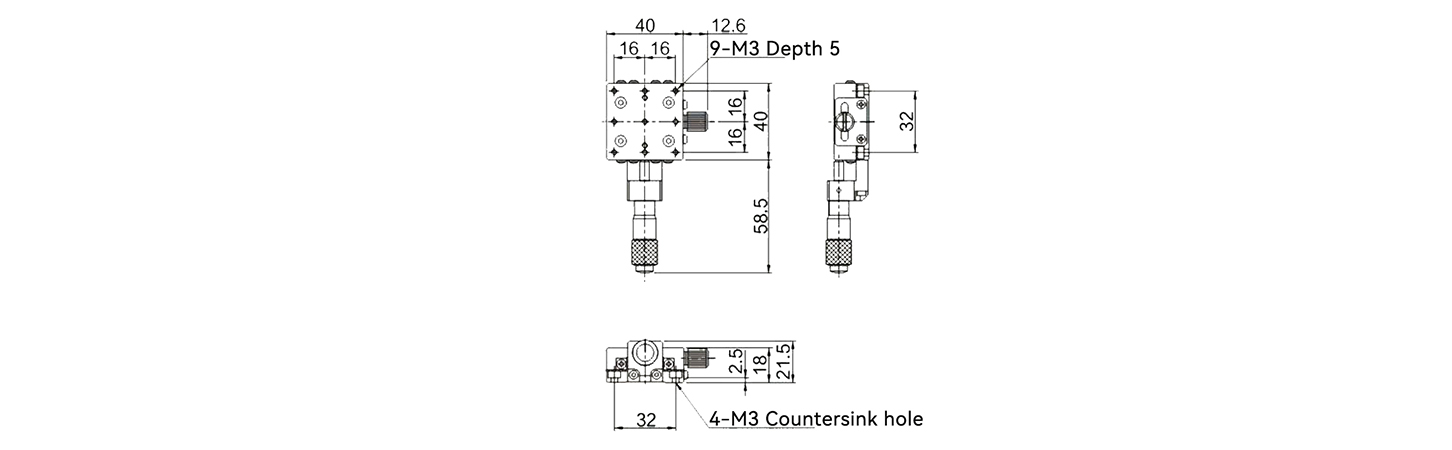

    XLX40-C
    XLX40-L X Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 30 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,02 mm 0,14 kg

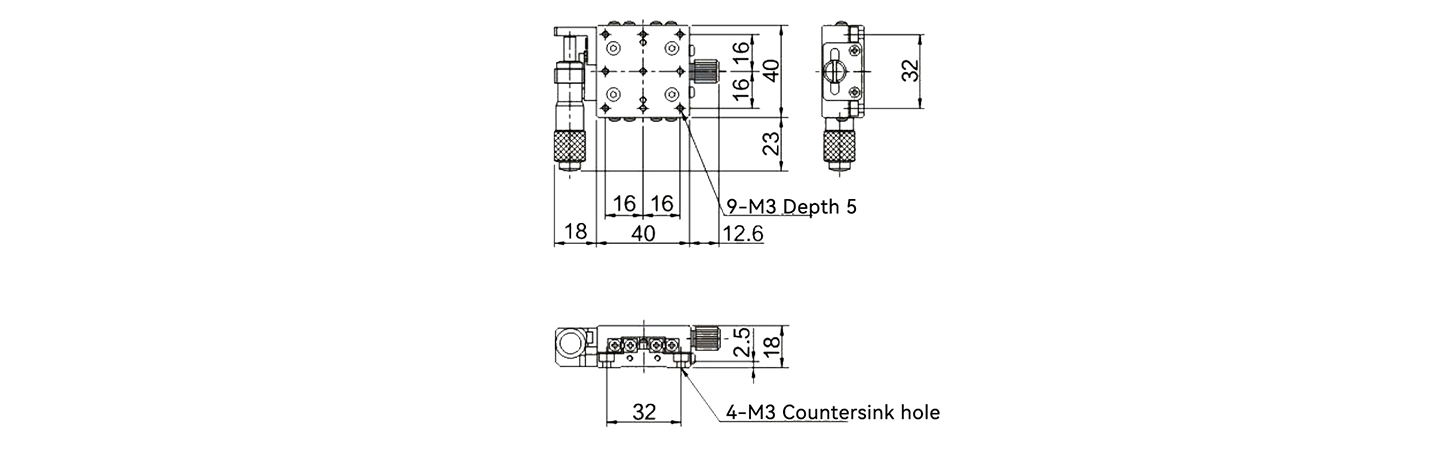

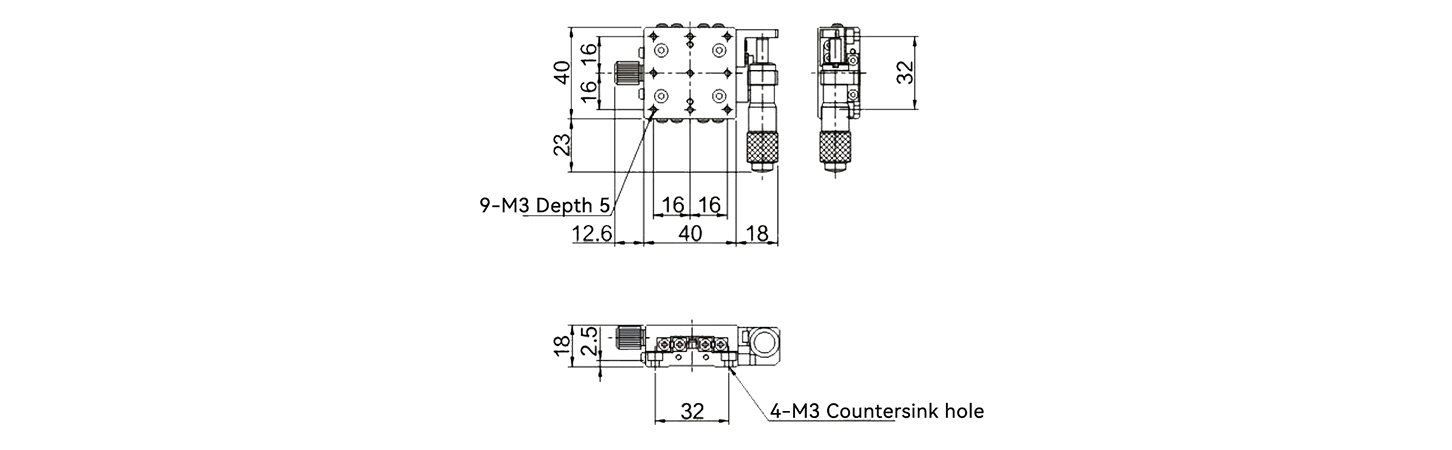

    XLX40-L
    XLX40-R X Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 30 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,02 mm 0,14 kg
    XLX40-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLY40-C XY Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 36 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,28 kg

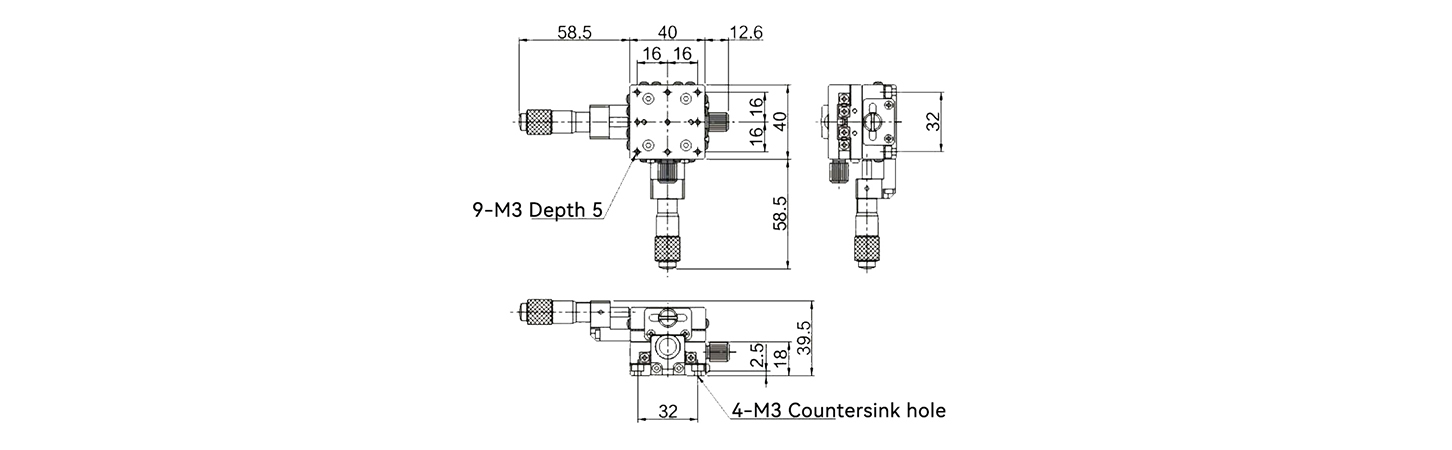

    XLY40-C

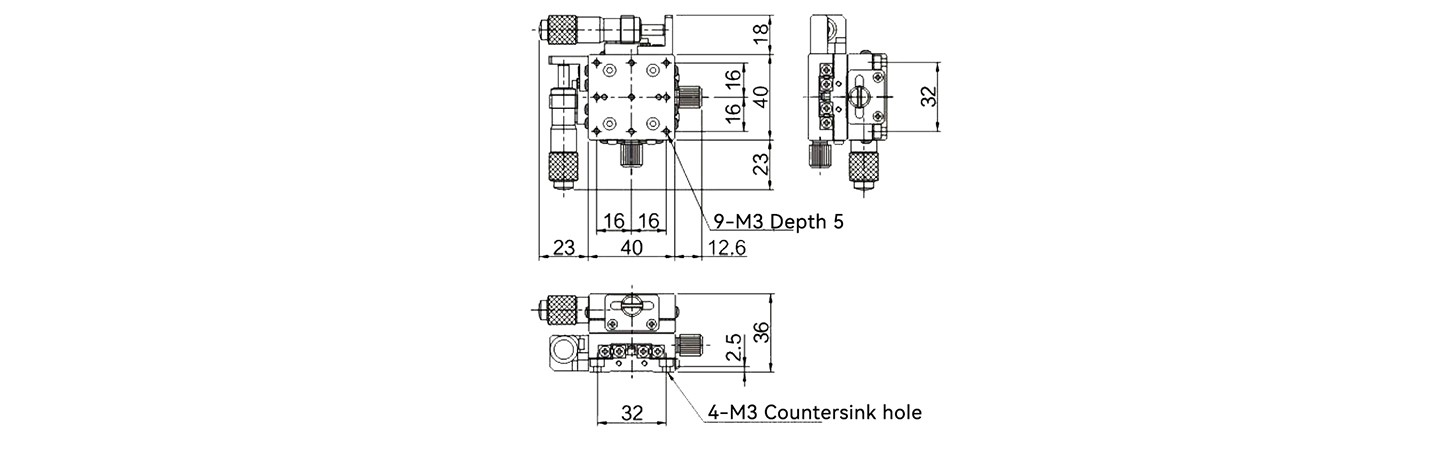

    XLY40-L XY Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 36 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,28 kg
    XLY40-L

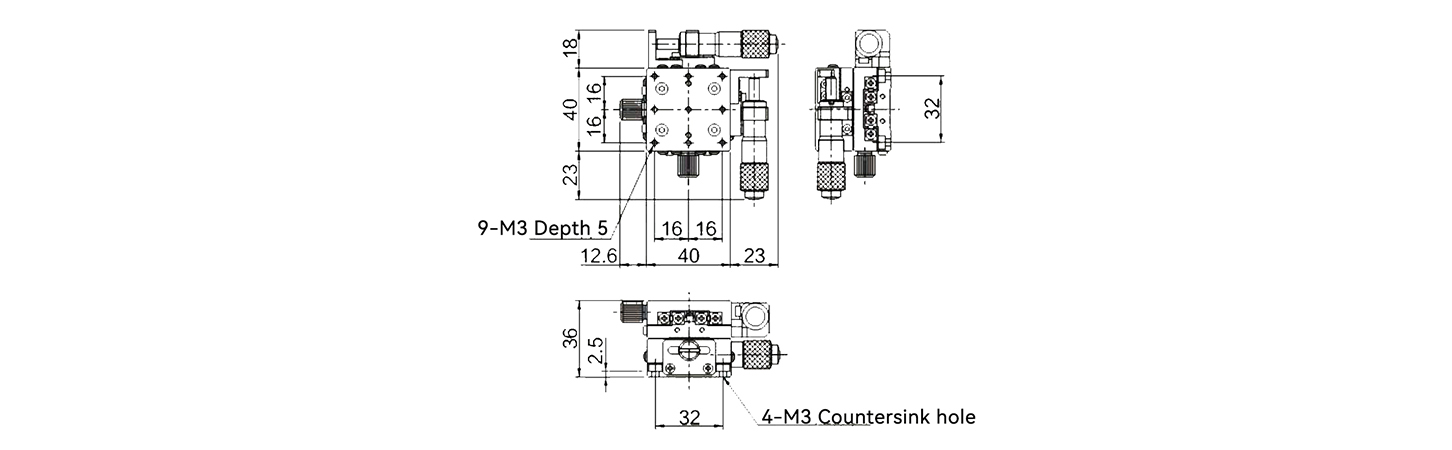

    XLY40-R XY Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 36 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,28 kg
    XLY40-R
    XLY40-CM XY Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 30 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,02 mm 0,27 kg

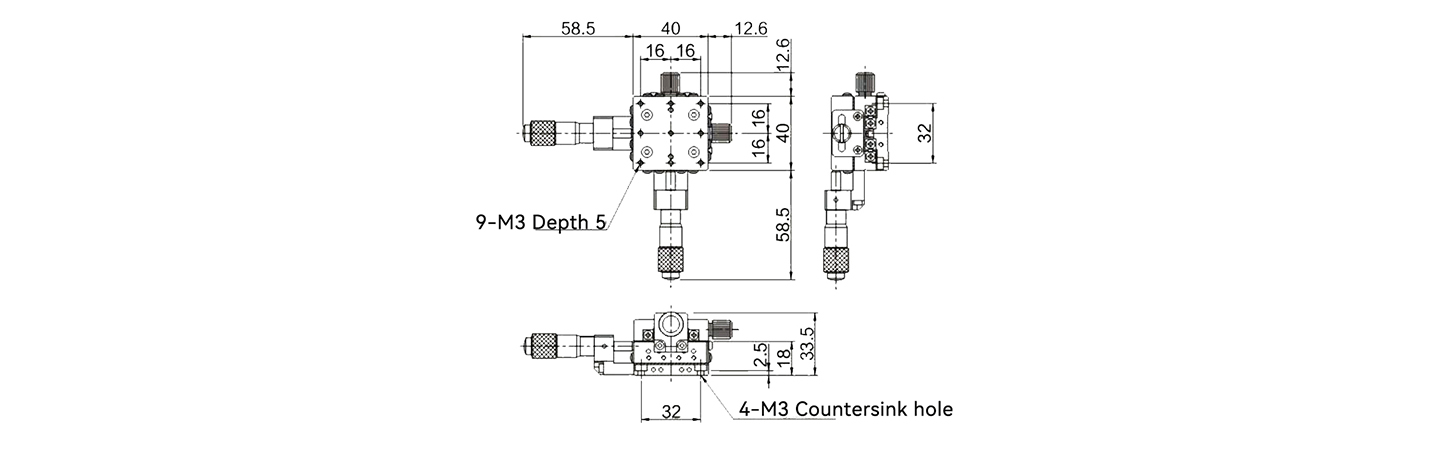

    XLY40-CM
    XLY40-LM XY Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 30 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,27 kg

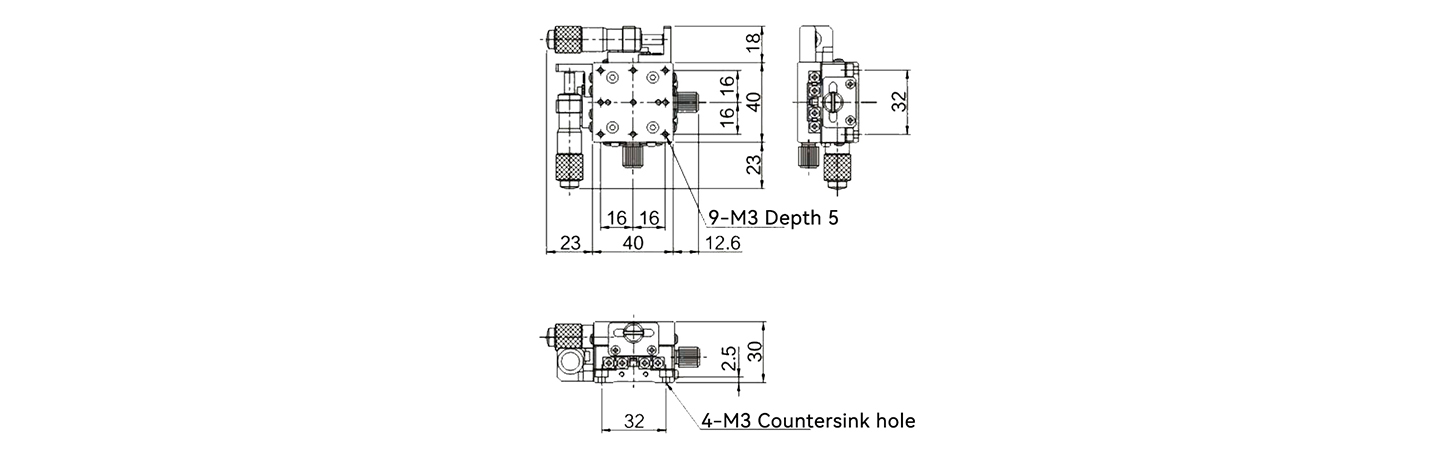

    XLY40-LM
    XLX40-RM X Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 30 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,02 mm 0,27 kg

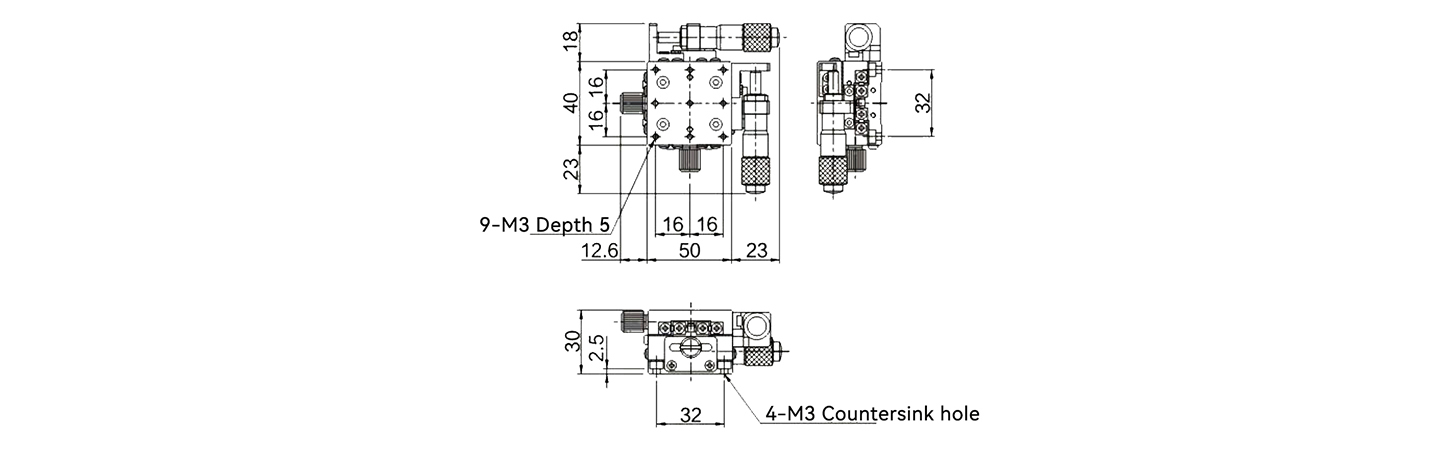

    XLY40-RM

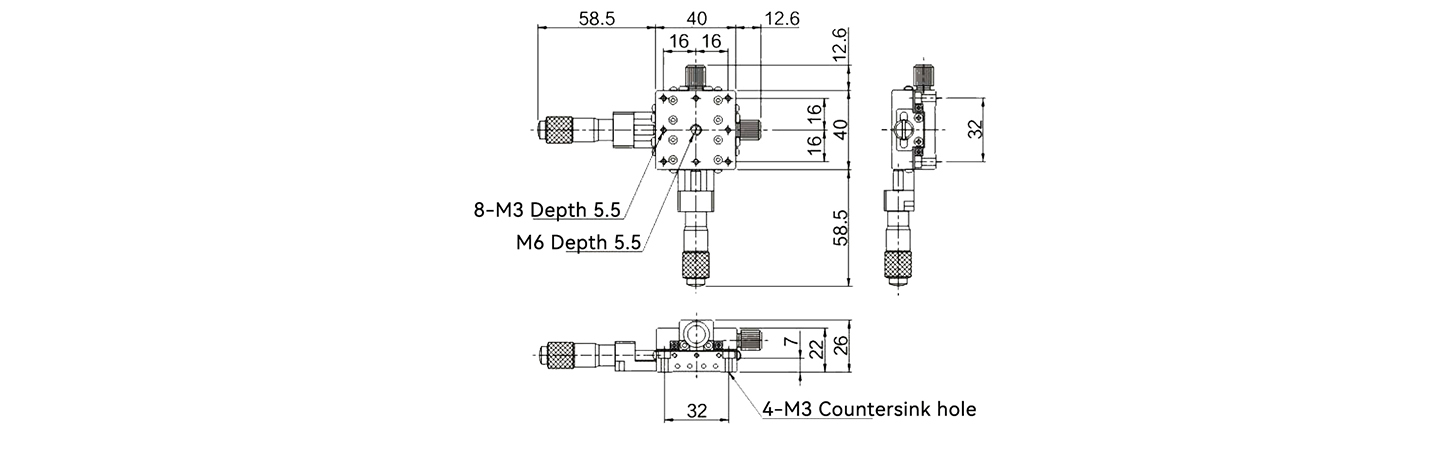

    XLY40-CB XY Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 22 mm ±6,5 mm 9,8 N (1 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,21 kg
    XLY40-CB
    XLY40-LB XY Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 22 mm ±6,5 mm 9,8 N (1 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,21 kg

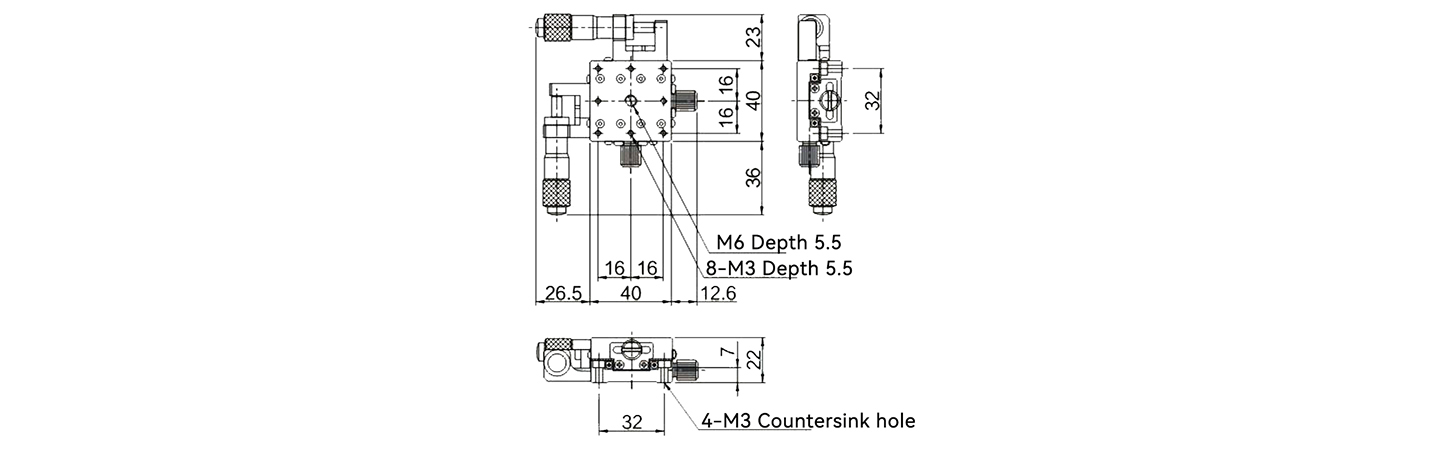

    XLY40-LB

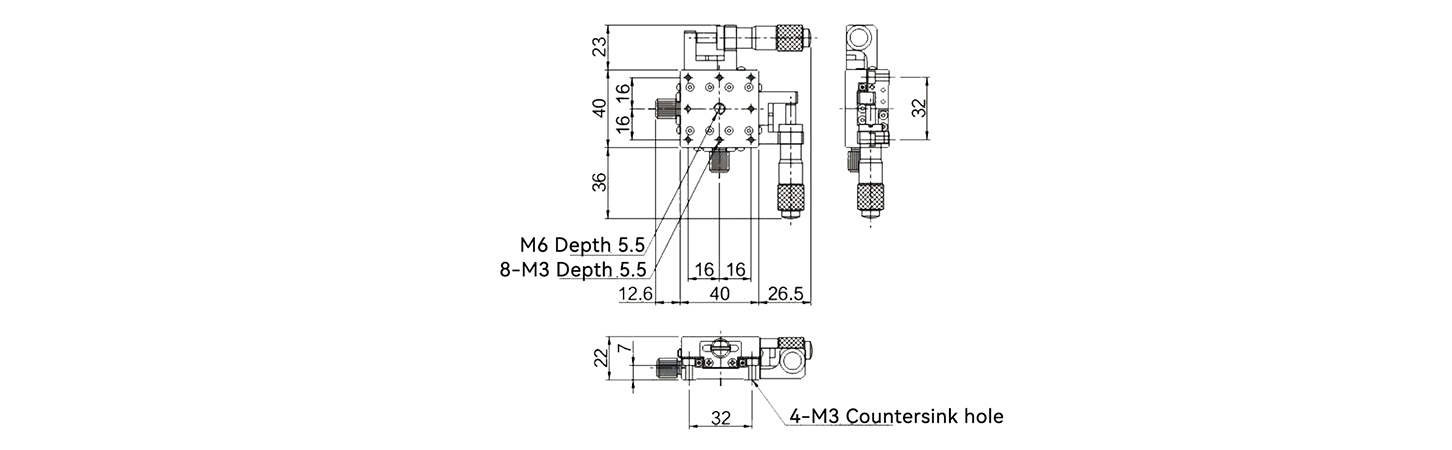

    XLY40-RB XY Alliage d'aluminium (anode noire) Tête de micromètre 40 mm x 40 mm 22 mm ±6,5 mm 9,8 N (1 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,21 kg
    XLY40-RB
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLX50-C X Alliage d'aluminium (anode noire) Tête de micromètre 50 mm x 50 mm 18 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,001 mm/13 mm 0,02 mm 0,18 kg

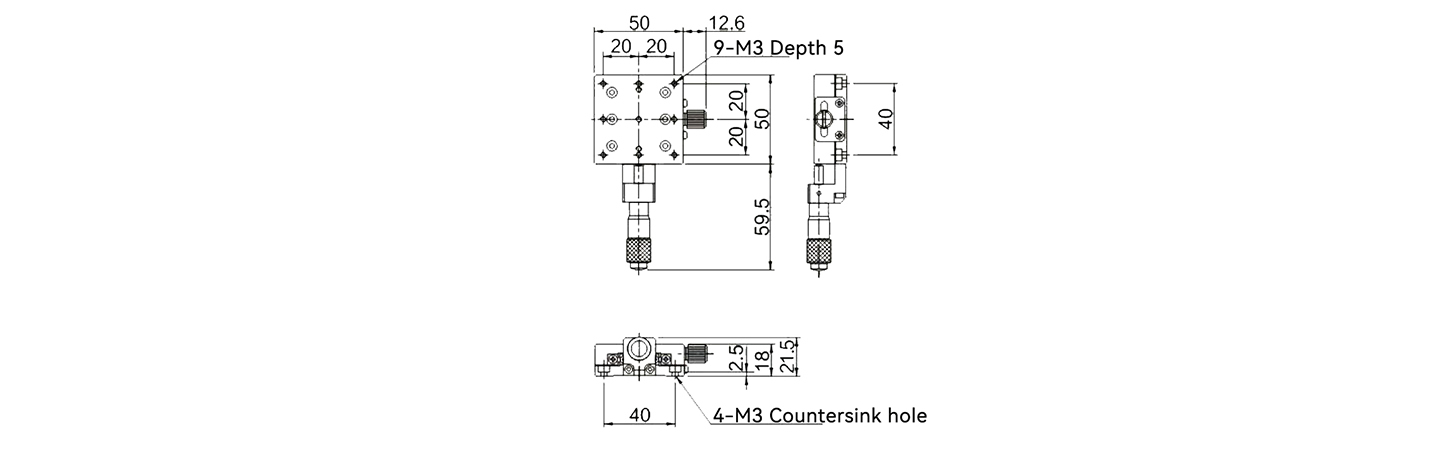

    XLX50-C
    XLX50-L X Alliage d'aluminium (anode noire) Tête de micromètre 50 mm x 50 mm 18 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,001 mm/13 mm 0,02 mm 0,18 kg

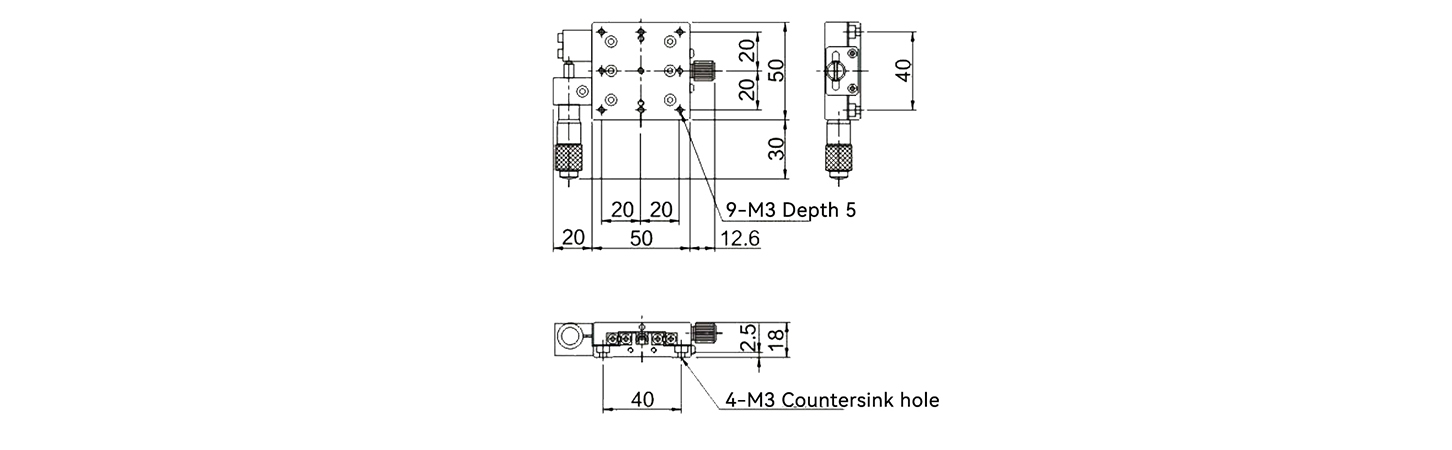

    XLX50-L
    XLX50-R X Alliage d'aluminium (anode noire) Tête de micromètre 50 mm x 50 mm 18 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,001 mm/13 mm 0,02 mm 0,18 kg
    XLX50-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLY50-C XY Alliage d'aluminium (anode noire) Tête de micromètre 50 mm x 50 mm 36 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,36 kg

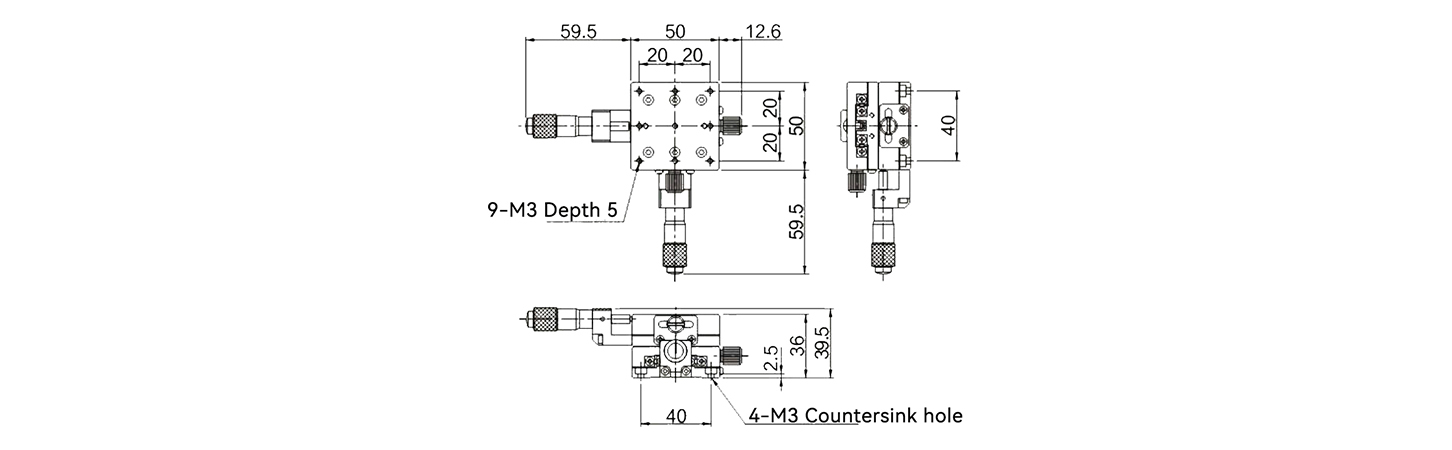

    XLY50-C
    XLY50-L XY Alliage d'aluminium (anode noire) Tête de micromètre 50 mm x 50 mm 36 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,36 kg

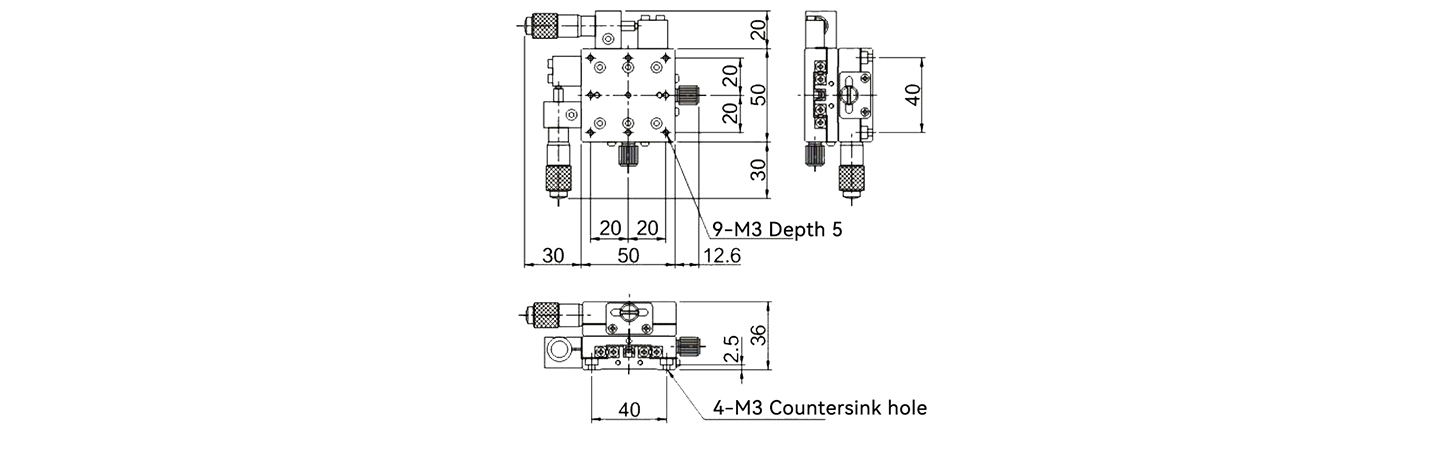

    XLY50-L
    XLY50-R XY Alliage d'aluminium (anode noire) Tête de micromètre 50 mm x 50 mm 36 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,36 kg

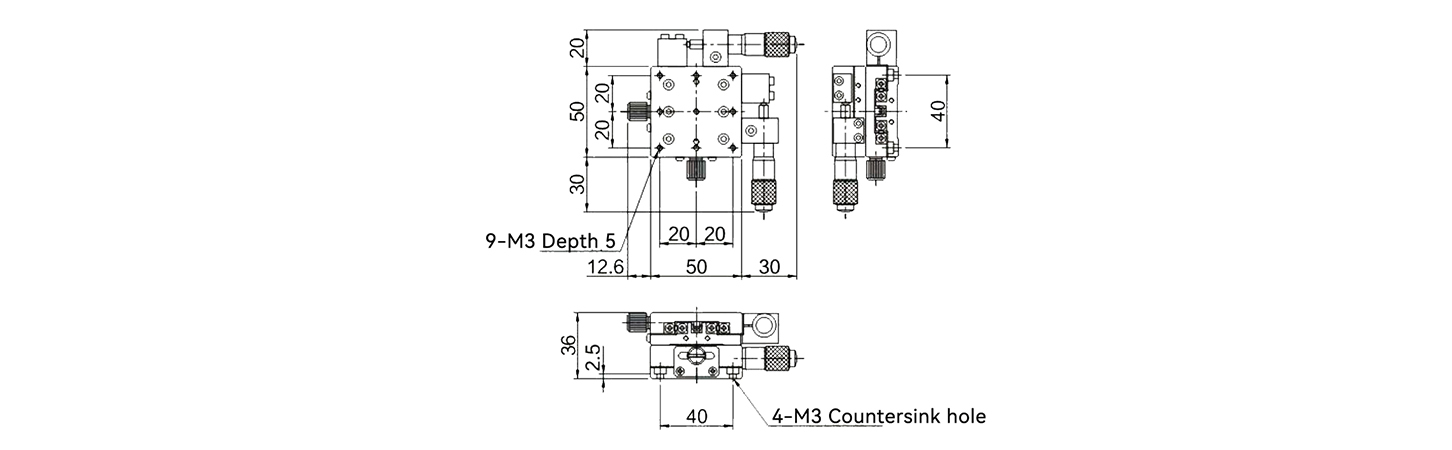

    XLY50-R
    XLY50-CM XY Alliage d'aluminium (anode noire) Tête de micromètre 50 mm x 50 mm 30 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,28 kg

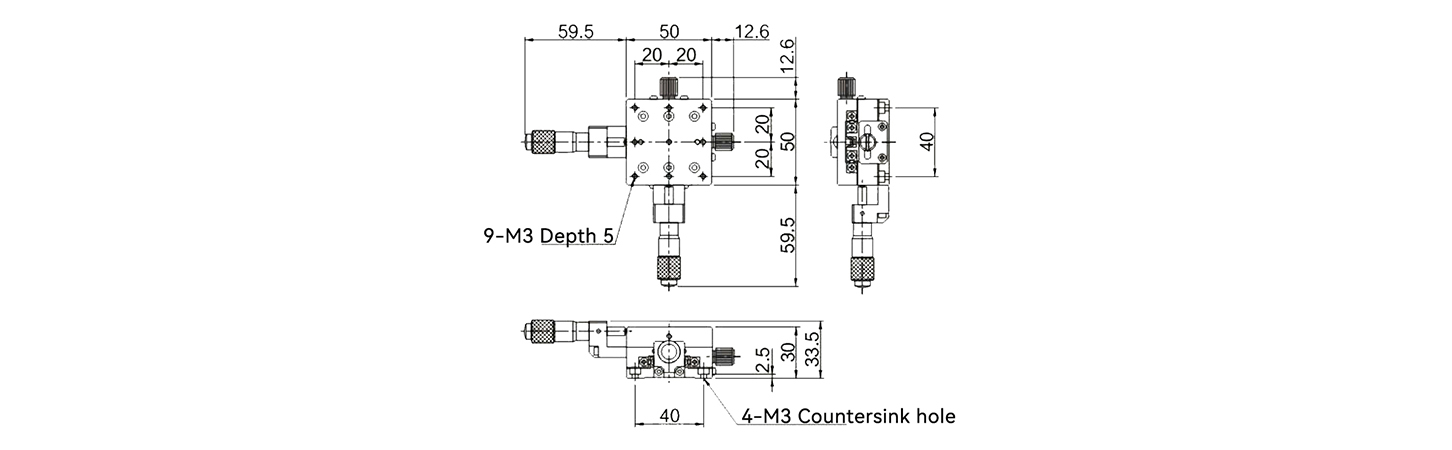

    XLY50-CM
    XLY50-LM XY Alliage d'aluminium (anode noire) Tête de micromètre 50 mm x 50 mm 30 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,28 kg

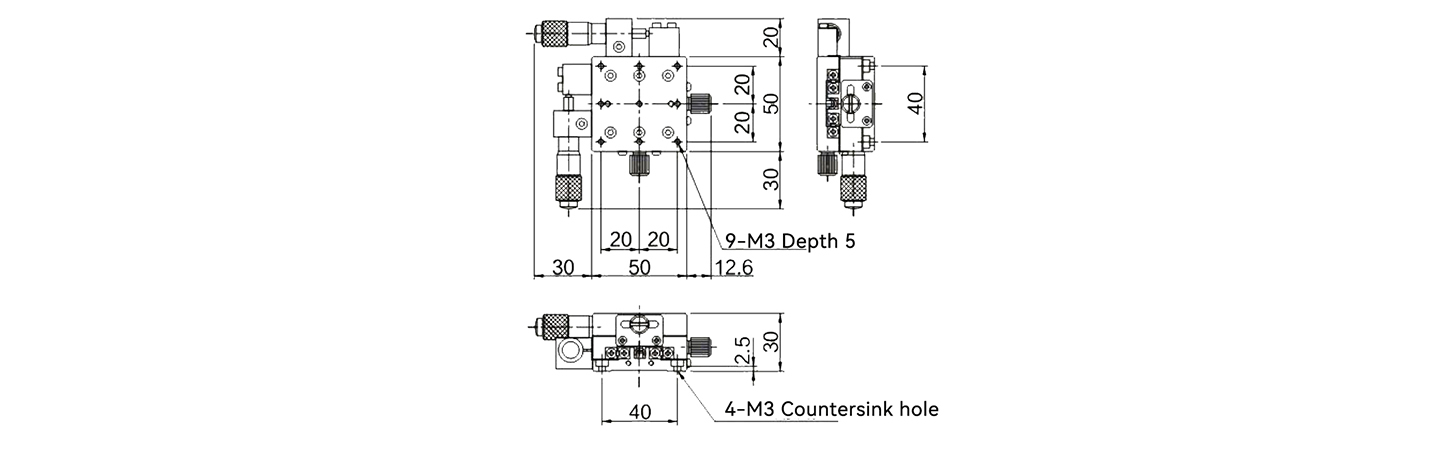

    XLY50-LM
    XLY50-RM XY Alliage d'aluminium (anode noire) Tête de micromètre 50 mm x 50 mm 30 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,001 mm/13 mm 0,04 mm 0,28 kg

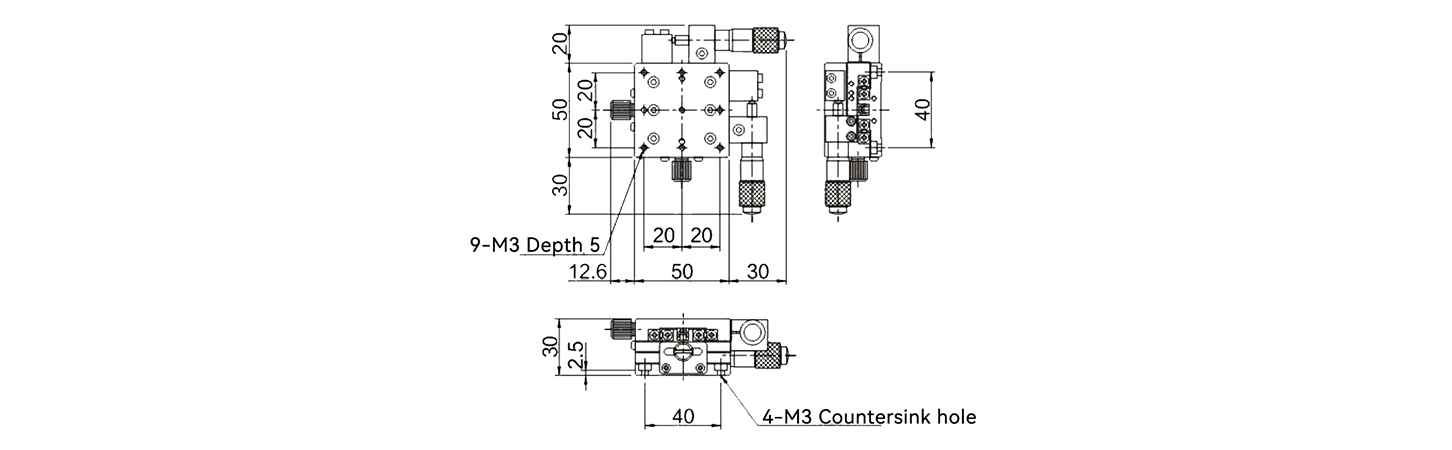

    XLY50-RM
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids

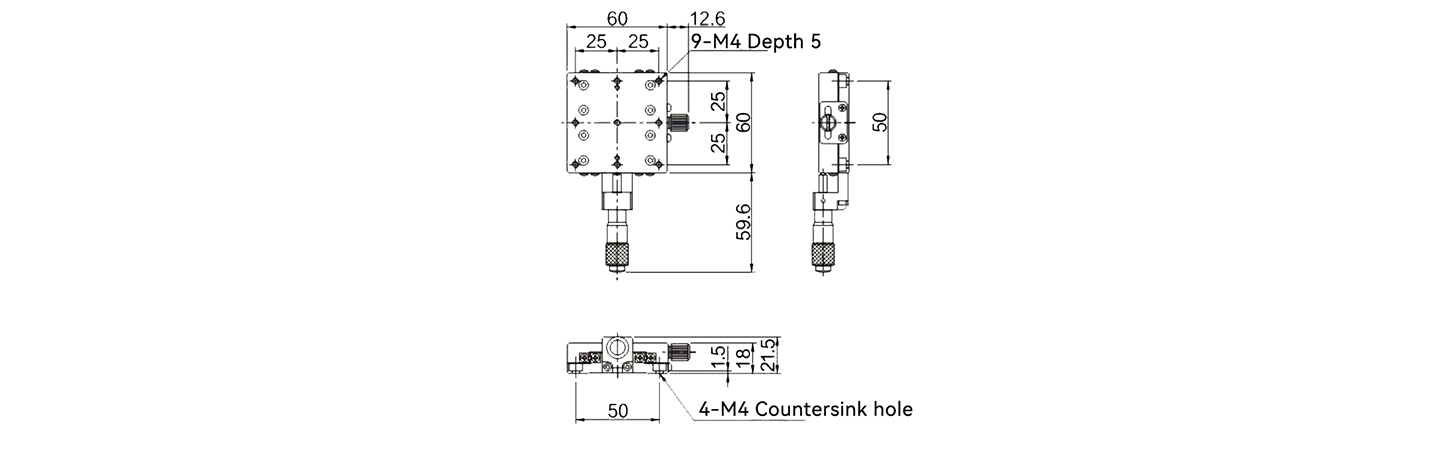

    XLX60-C X Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 18 mm ±6,5 mm (Personnalisable ±12,5 mm) 49N(5kgf) 0,01 mm ≤0,001 mm/13 mm 0,03 mm 0,24 kg
    XLX60-C

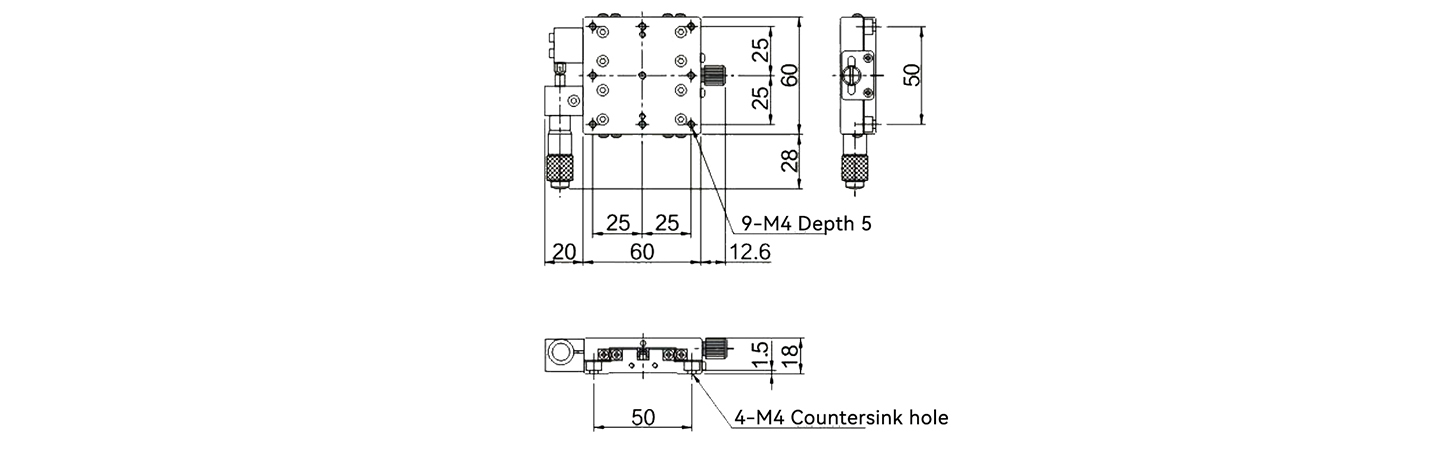

    XLX60-L X Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 18 mm ±6,5 mm (Personnalisable ±12,5 mm) 49N(5kgf) 0,01 mm ≤0,001 mm/13 mm 0,03 mm 0,24 kg
    XLX60-L
    XLX60-R X Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 18 mm ±6,5 mm (Personnalisable ±12,5 mm) 49N(5kgf) 0,01 mm ≤0,001 mm/13 mm 0,03 mm 0,24 kg

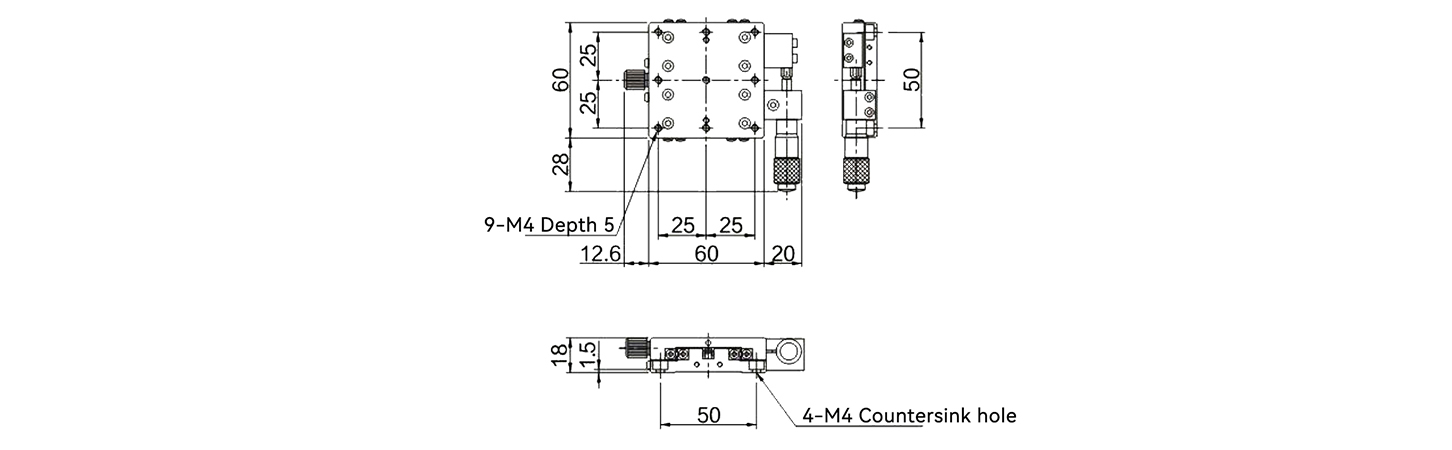

    XLX60-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLY60-C XY Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 36 mm ±6,5 mm (Personnalisable ±12,5 mm) 49N(5kgf) 0,01 mm ≤0,001 mm/13 mm 0,06 mm 0,48 kg

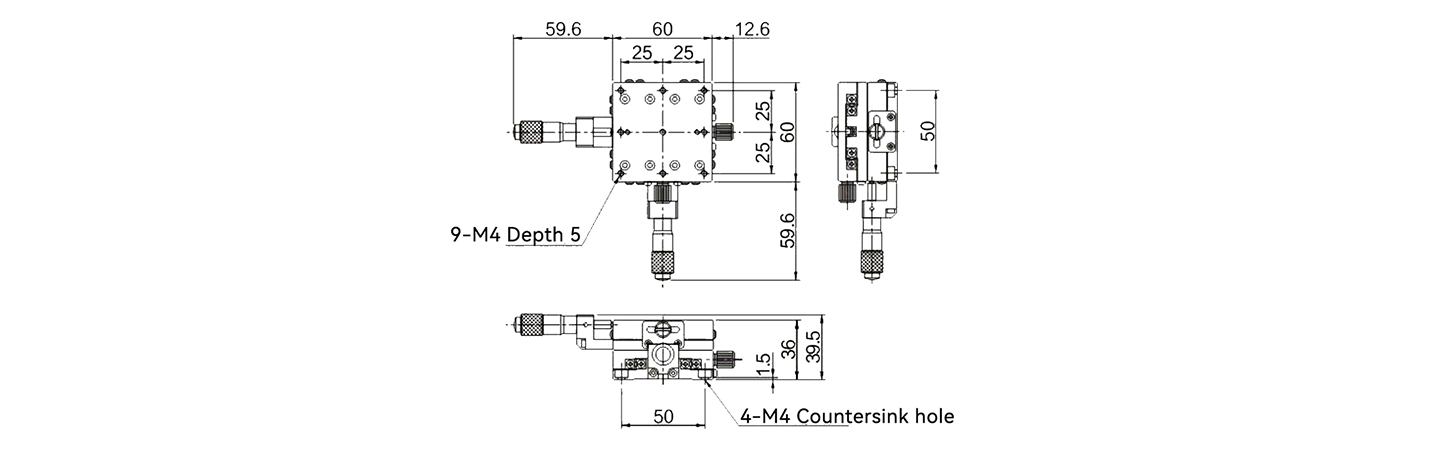

    XLY60-C
    XLY60-L XY Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 36 mm ±6,5 mm (Personnalisable ±12,5 mm) 49N(5kgf) 0,01 mm ≤0,001 mm/13 mm 0,06 mm 0,48 kg

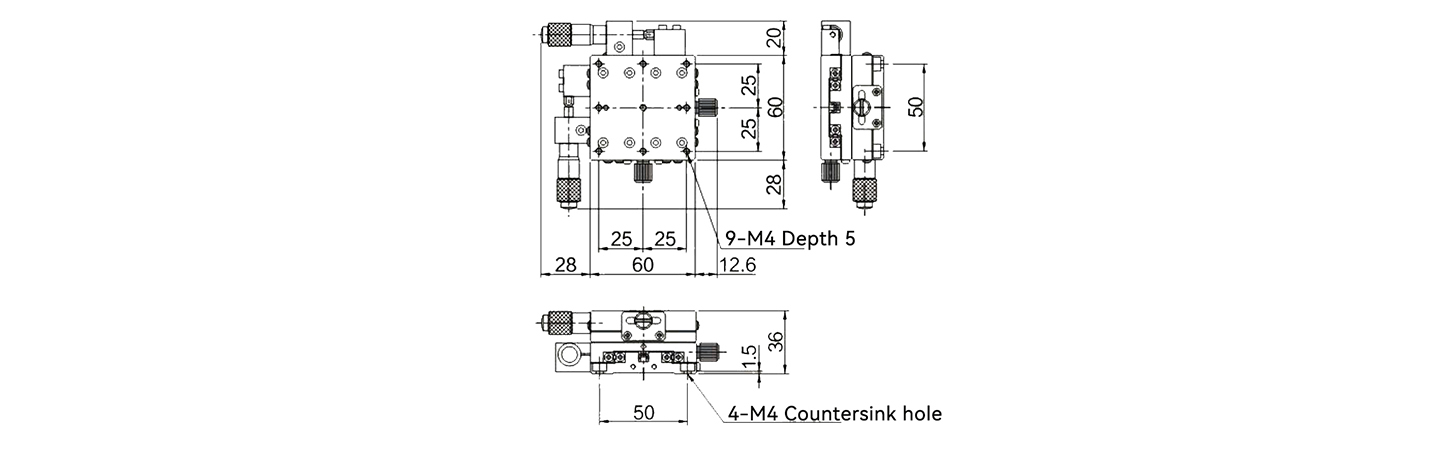

    XLY60-L

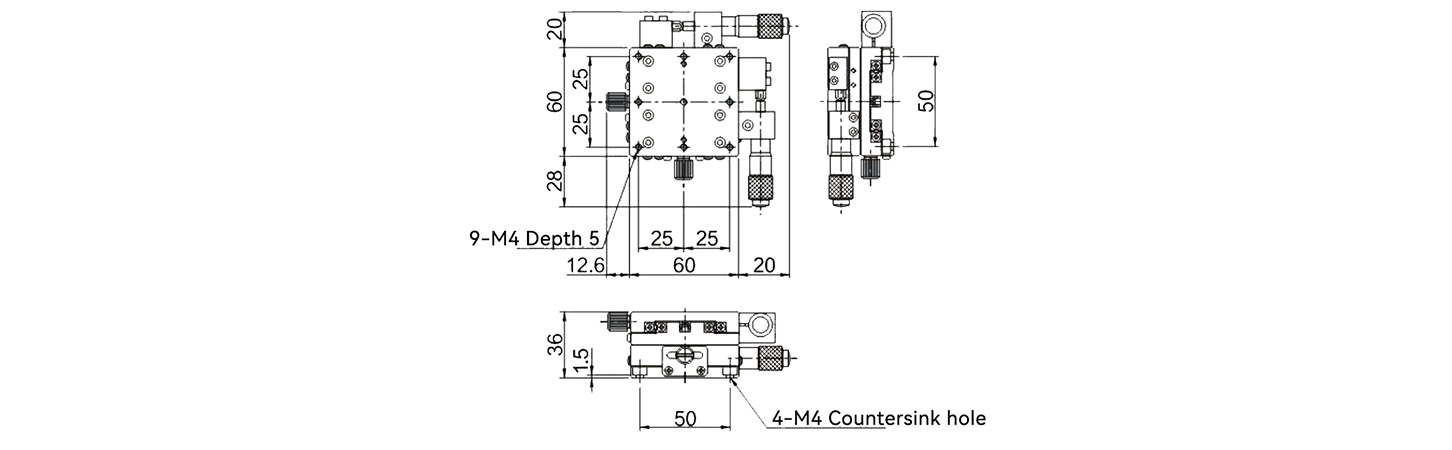

    XLY60-R XY Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 36 mm ±6,5 mm (Personnalisable ±12,5 mm) 49N(5kgf) 0,01 mm ≤0,001 mm/13 mm 0,06 mm 0,48 kg
    XLY60-R
    XLY60-CM XY Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 30 mm ±6,5 mm 49N(5kgf) 0,01 mm ≤0,001 mm/13 mm 0,06 mm 0,48 kg

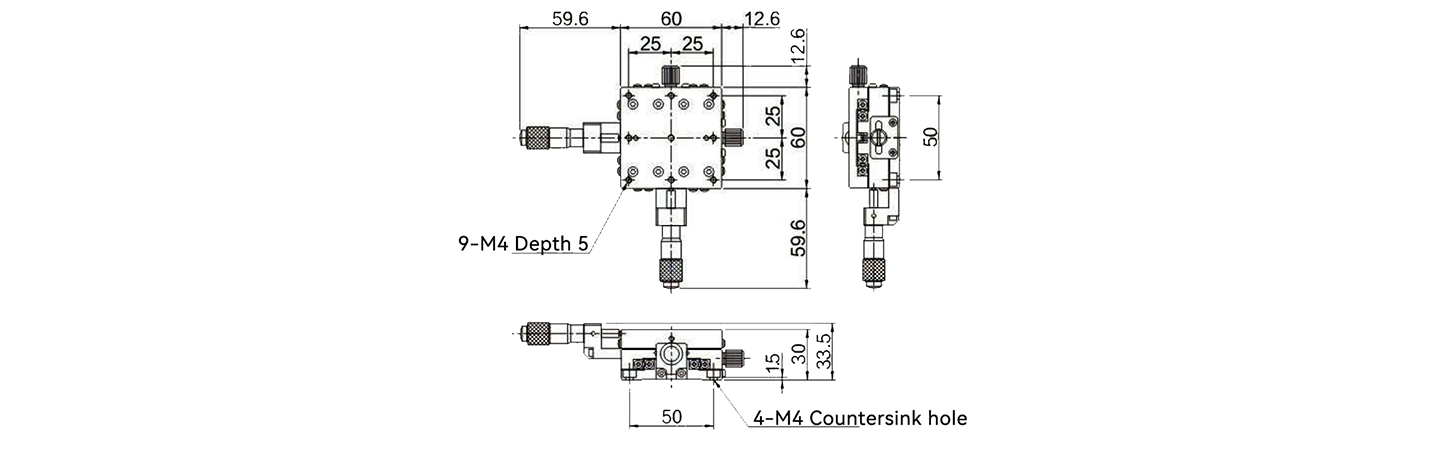

    XLY60-CM
    XLY60-LM XY Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 30 mm ±6,5 mm 49N(5kgf) 0,01 mm ≤0,001 mm/13 mm 0,06 mm 0,48 kg

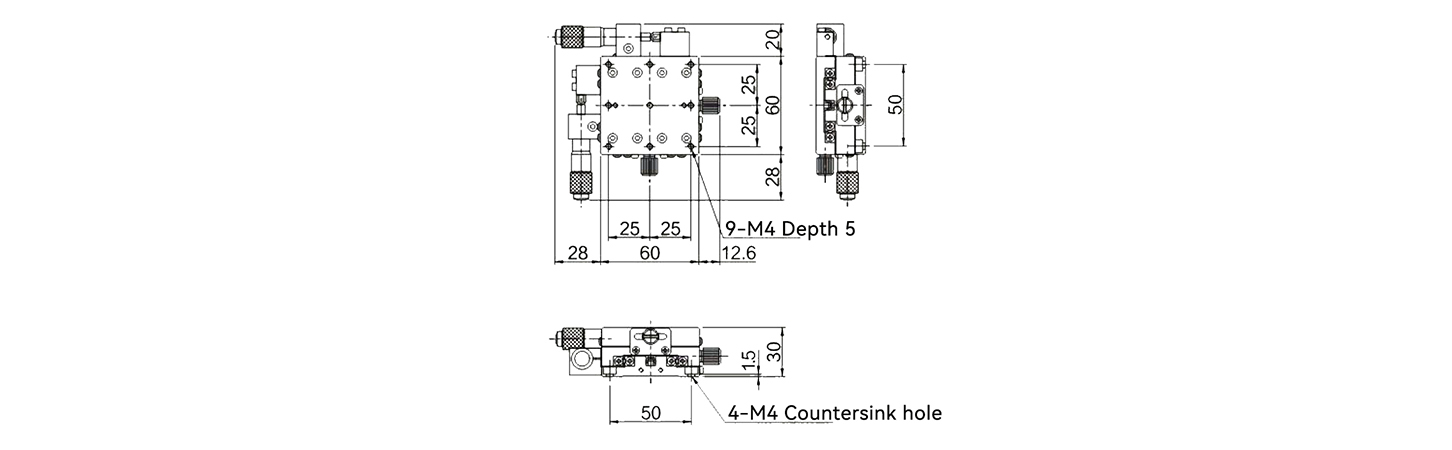

    XLY60-LM
    XLX60-RM X Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 30 mm ±6,5 mm 49N(5kgf) 0,01 mm ≤0,001 mm/13 mm 0,06 mm 0,48 kg

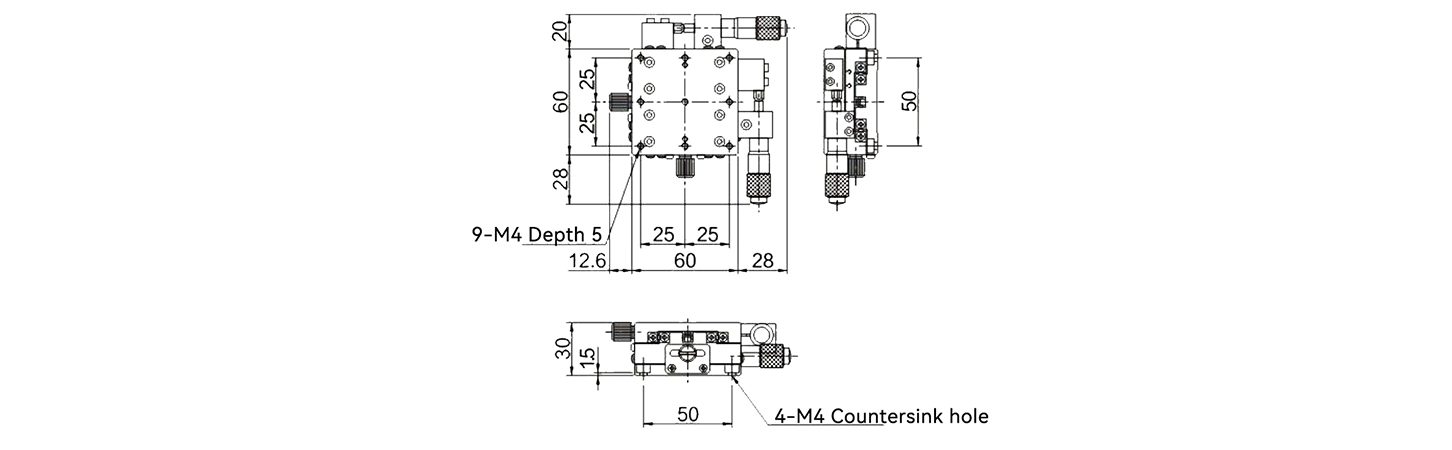

    XLY60-RM
    XLY60-CB XY Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 22 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,06 mm 0,38 kg

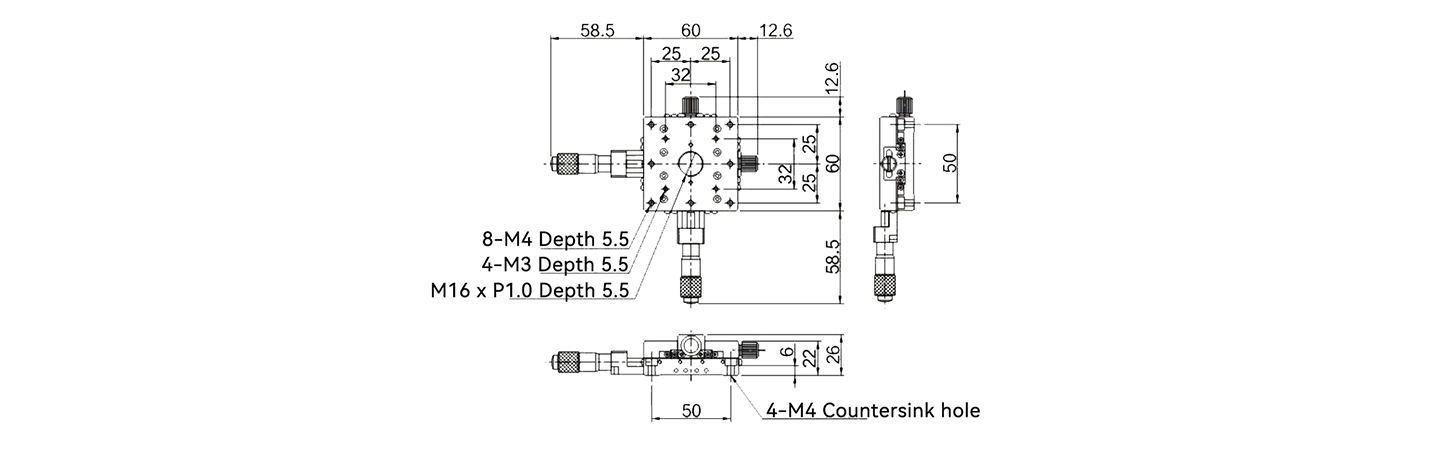

    XLY60-CB
    XLY60-LB XY Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 22 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,06 mm 0,38 kg

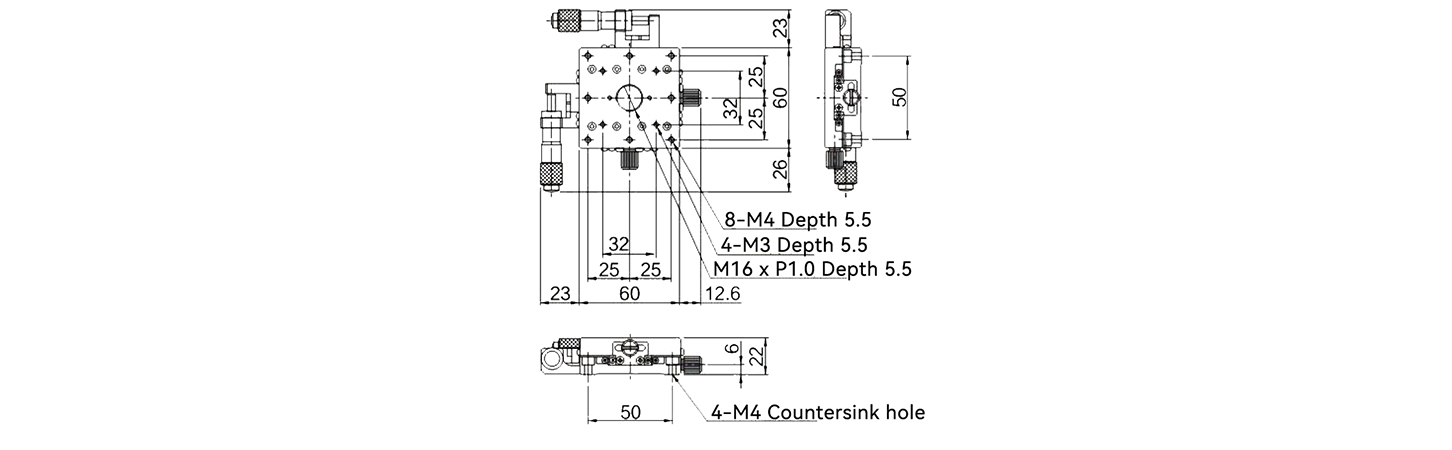

    XLY60-LB

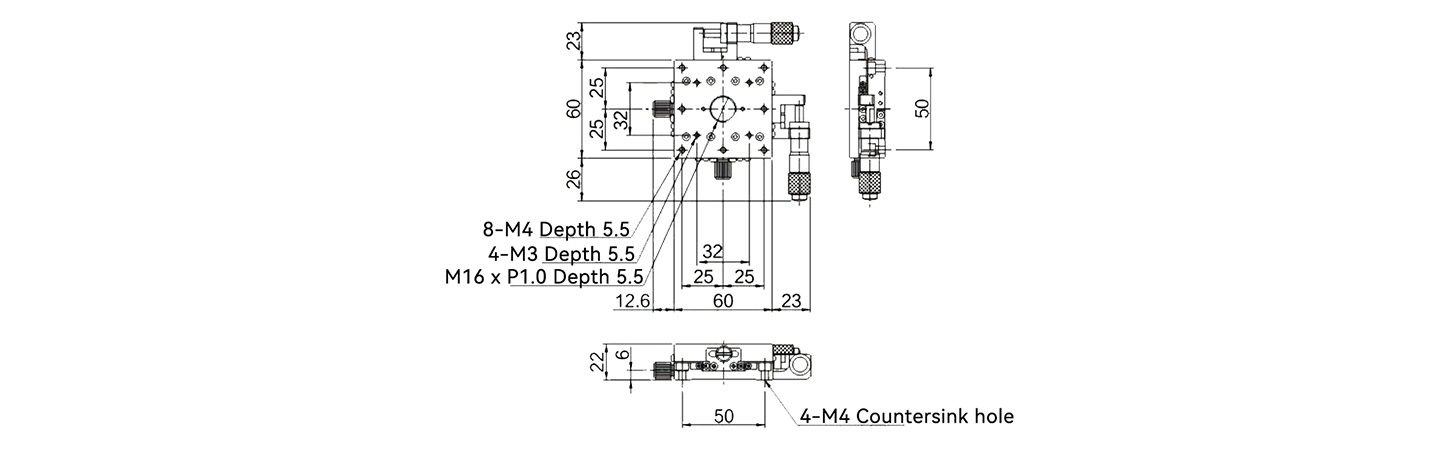

    XLY60-RB XY Alliage d'aluminium (anode noire) Tête de micromètre 60 mm x 60 mm 22 mm ±6,5 mm 29,4 N (3 kgf) 0,01 mm ≤0,001 mm/13 mm 0,06 mm 0,38 kg
    XLY60-RB
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLX70-C X Alliage d'aluminium (anode noire) Tête de micromètre 70 mm x 70 mm 18 mm ±6,5 mm (Personnalisable ±12,5 mm) 65N (6,6kgf) 0,01 mm ≤0,001 mm/13 mm 0,03 mm 0,30 kg

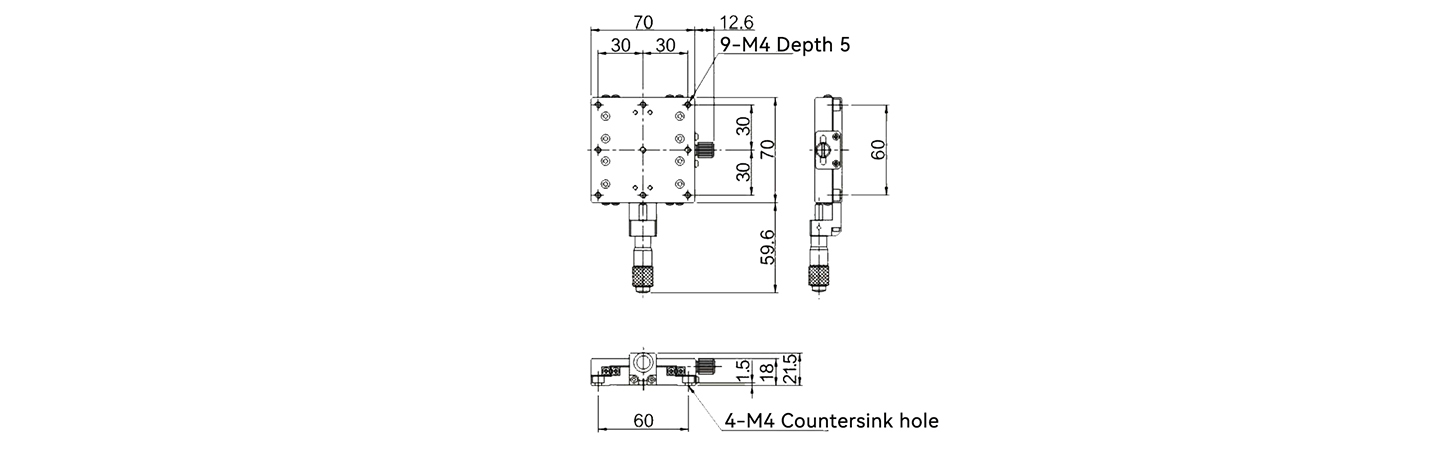

    XLX70-C
    XLX70-L X Alliage d'aluminium (anode noire) Tête de micromètre 70 mm x 70 mm 18 mm ±6,5 mm (Personnalisable ±12,5 mm) 65N (6,6kgf) 0,01 mm ≤0,001 mm/13 mm 0,03 mm 0,30 kg

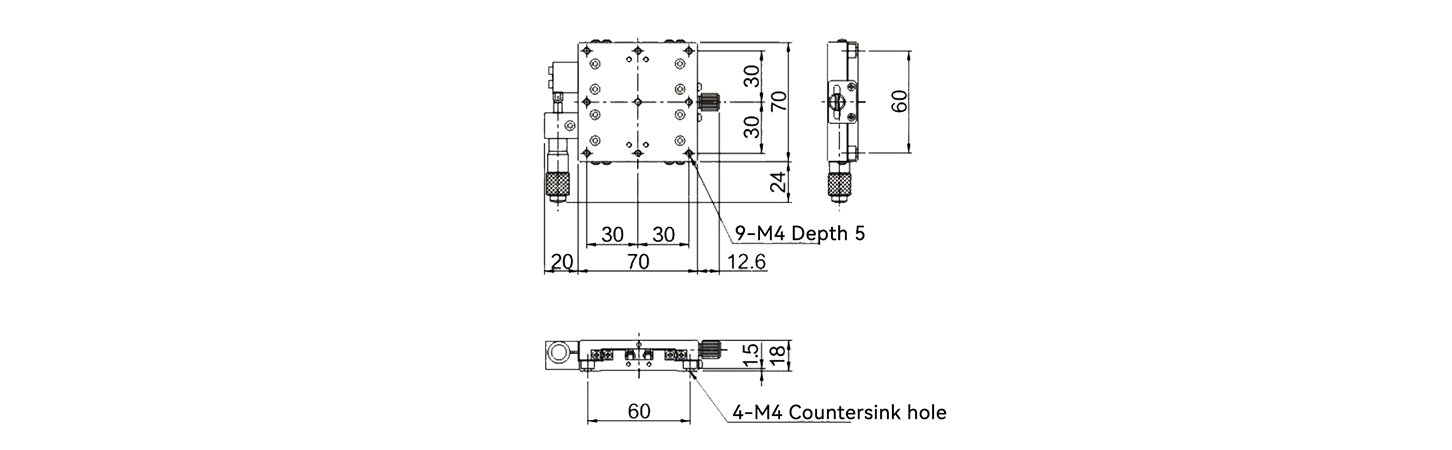

    XLX70-L

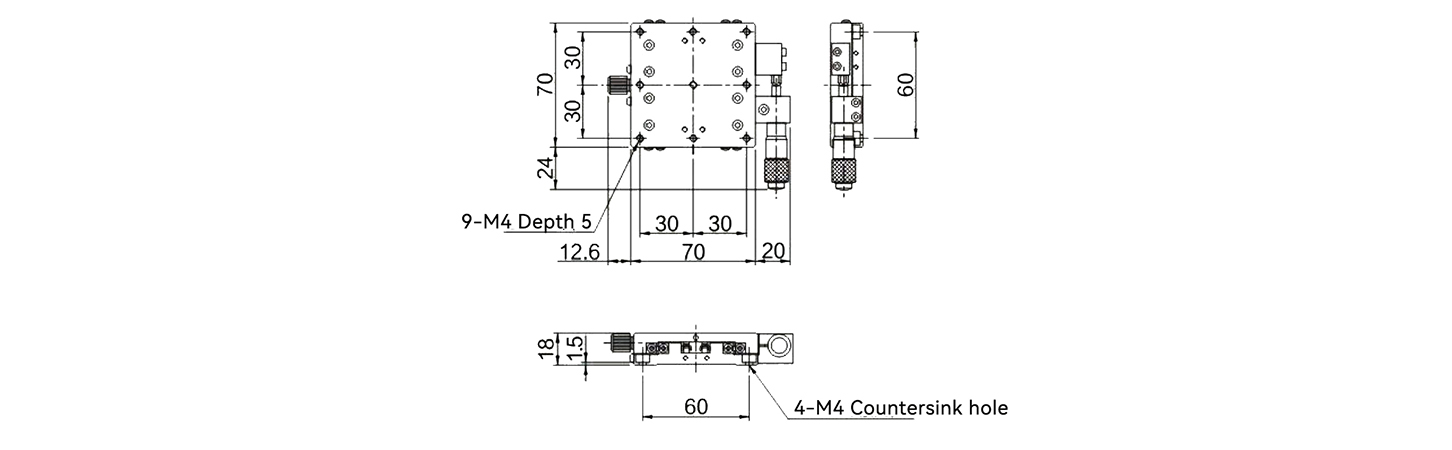

    XLX70-R X Alliage d'aluminium (anode noire) Tête de micromètre 70 mm x 70 mm 18 mm ±6,5 mm (Personnalisable ±12,5 mm) 65N (6,6kgf) 0,01 mm ≤0,001 mm/13 mm 0,03 mm 0,30 kg
    XLX70-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLY70-C XY Alliage d'aluminium (anode noire) Tête de micromètre 70 mm x 70 mm 36 mm ±6,5 mm (Personnalisable ±12,5 mm) 65N (6,6kgf) 0,01 mm ≤0,001 mm/13 mm 0,05 mm 0,60 kg

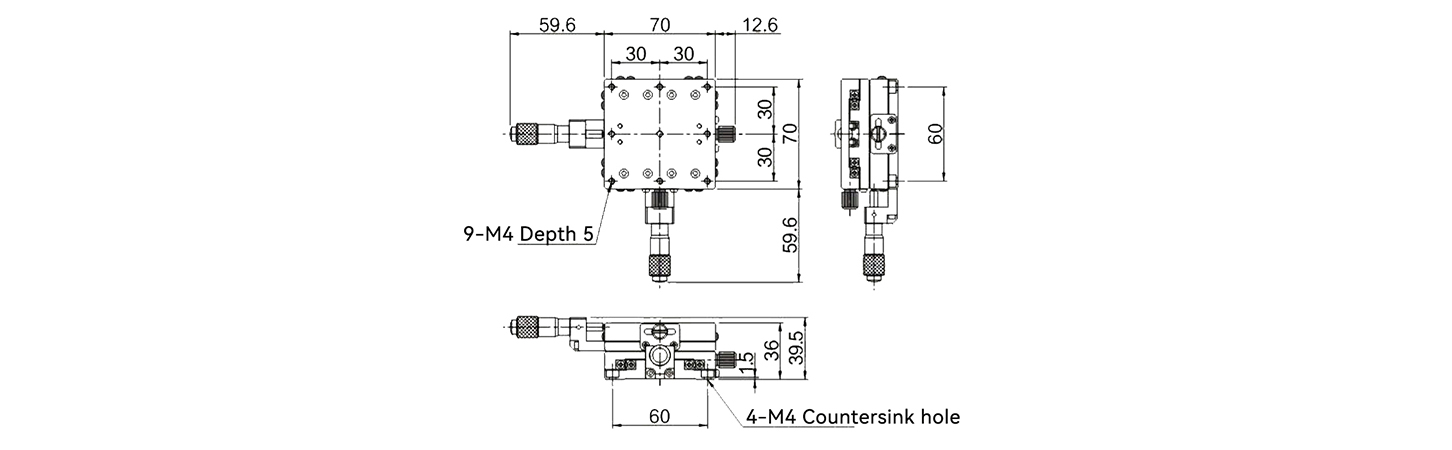

    XLY30-C

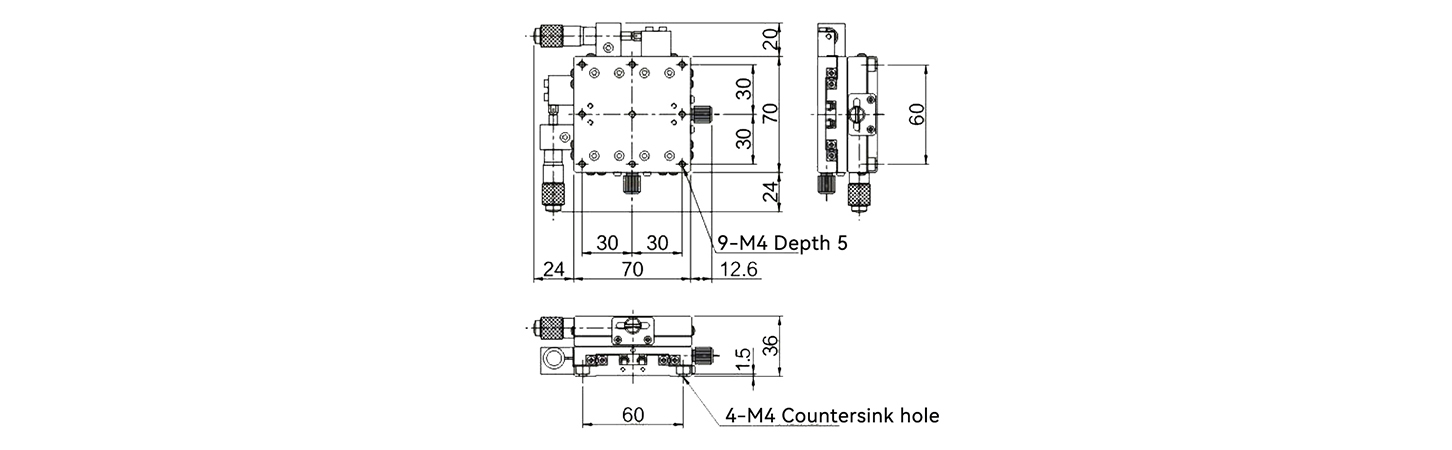

    XLY70-L XY Alliage d'aluminium (anode noire) Tête de micromètre 70 mm x 70 mm 36 mm ±6,5 mm (Personnalisable ±12,5 mm) 65N (6,6kgf) 0,01 mm ≤0,001 mm/13 mm 0,05 mm 0,60 kg
    XLY30-L
    XLY70-R XY Alliage d'aluminium (anode noire) Tête de micromètre 70 mm x 70 mm 36 mm ±6,5 mm (Personnalisable ±12,5 mm) 65N (6,6kgf) 0,01 mm ≤0,001 mm/13 mm 0,05 mm 0,60 kg

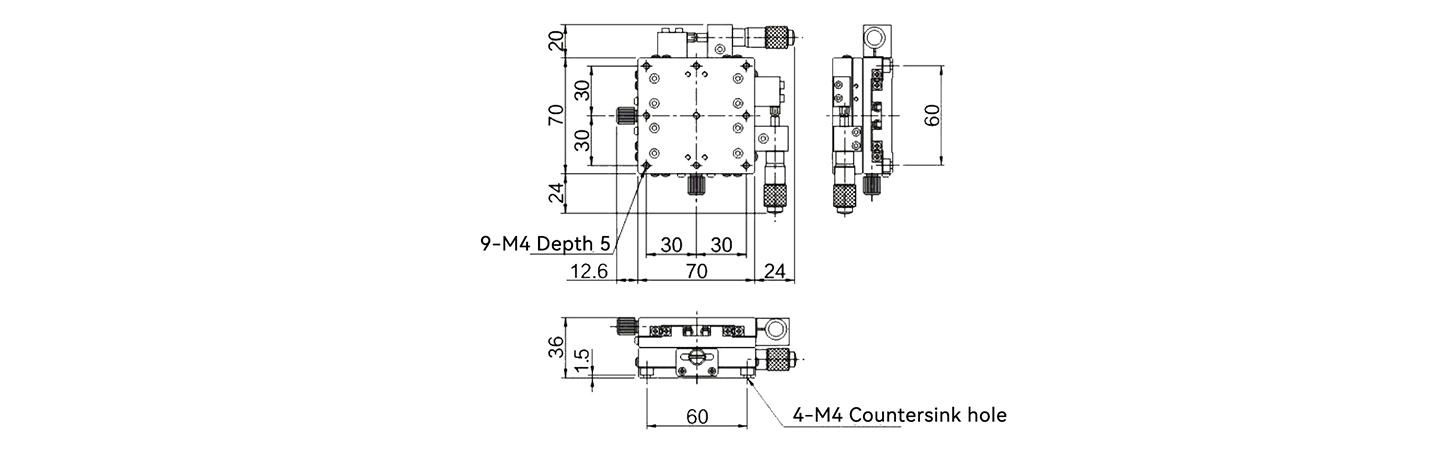

    XLY30-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLX80-C X Alliage d'aluminium (anode noire) Tête de micromètre 80 mm x 80 mm 20 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,03 mm 0,52 kg

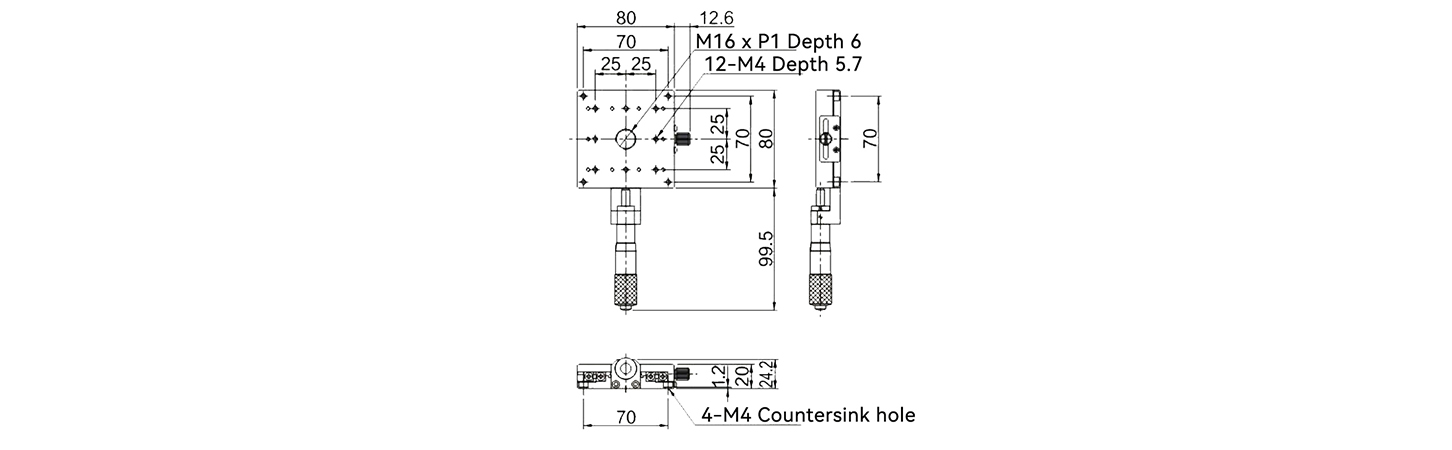

    XLX80-C
    XLX80-L X Alliage d'aluminium (anode noire) Tête de micromètre 80 mm x 80 mm 20 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,03 mm 0,52 kg

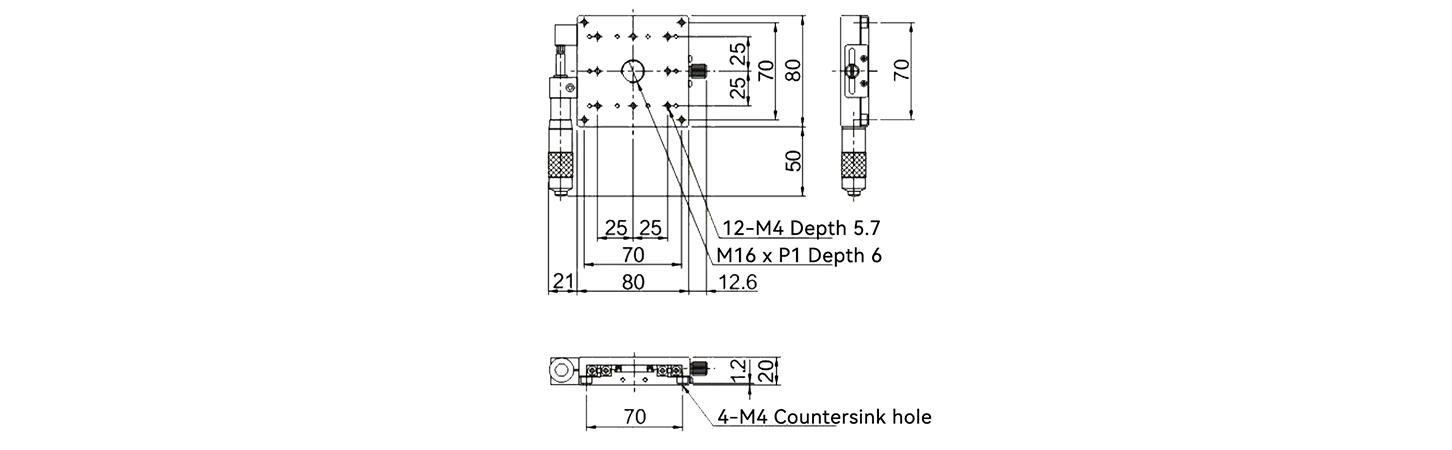

    XLX80-L
    XLX80-R X Alliage d'aluminium (anode noire) Tête de micromètre 80 mm x 80 mm 20 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,03 mm 0,52 kg

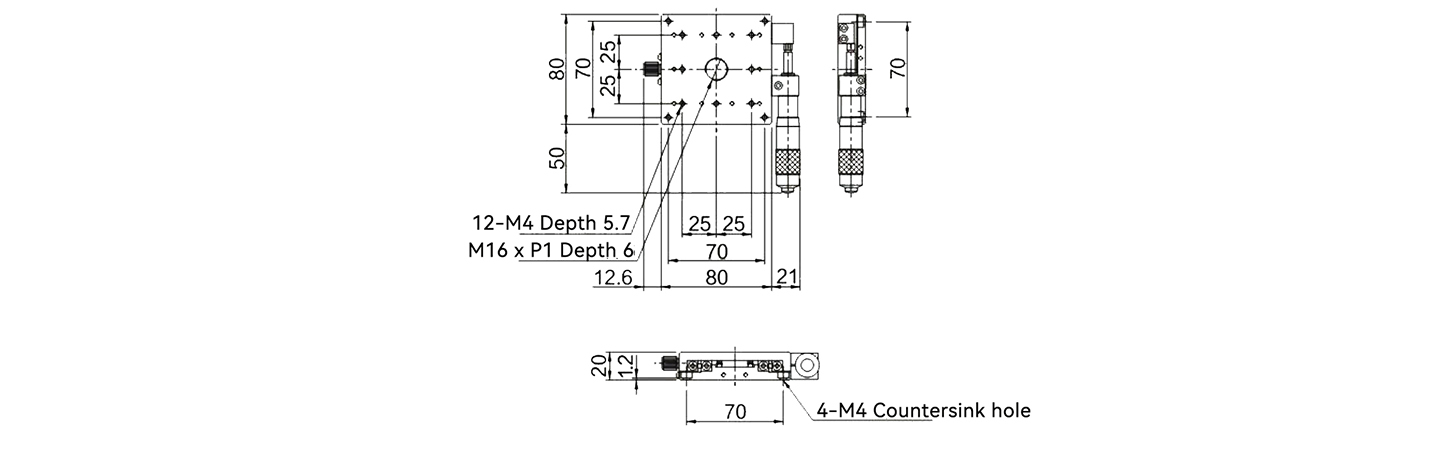

    XLX80-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids

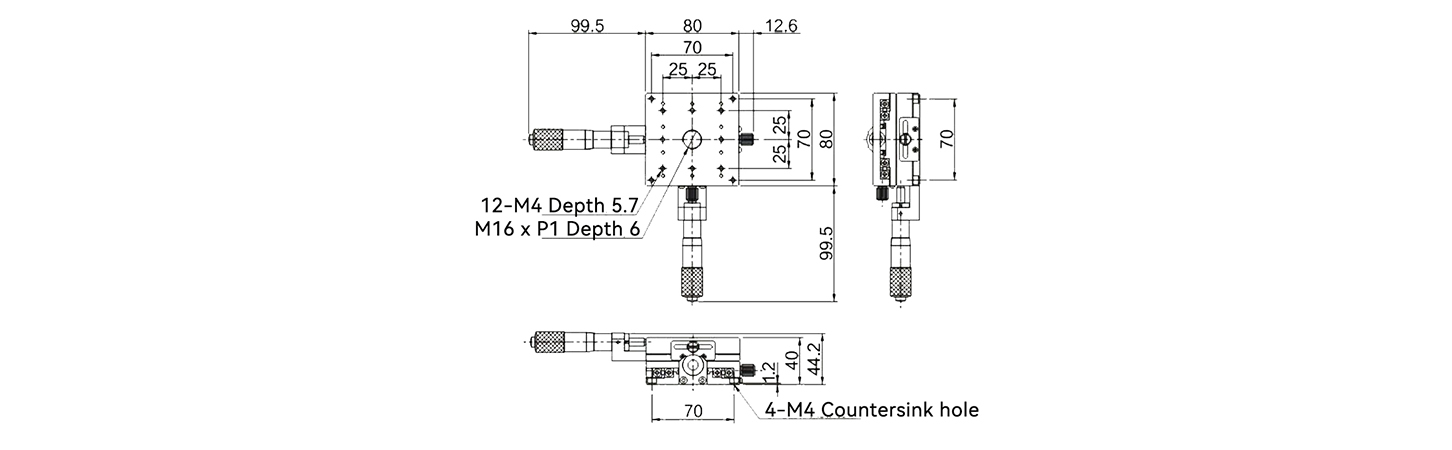

    XLY80-C XY Alliage d'aluminium (anode noire) Tête de micromètre 80 mm x 80 mm 40 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,05 mm 1,05 kg
    XLY80-C

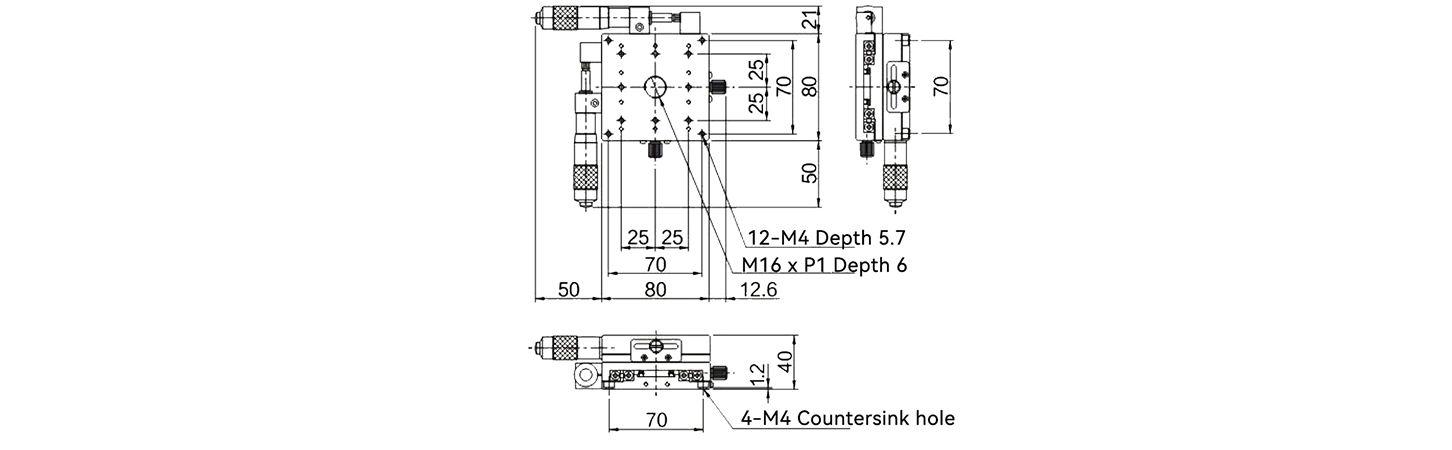

    XLY80-L XY Alliage d'aluminium (anode noire) Tête de micromètre 80 mm x 80 mm 40 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,05 mm 1,05 kg
    XLY80-L
    XLY80-R XY Alliage d'aluminium (anode noire) Tête de micromètre 80 mm x 80 mm 40 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,05 mm 1,05 kg

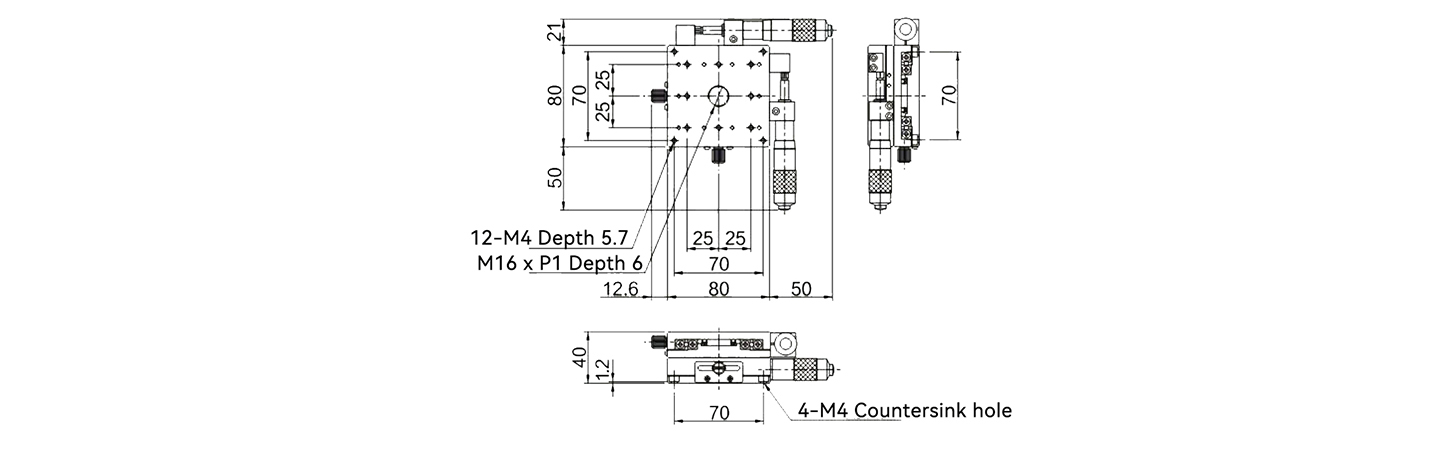

    XLY80-R
    XLY80-CB XY Alliage d'aluminium (anode noire) Tête de micromètre 80 mm x 80 mm 22 mm ±12,5 mm 39,2 N (4 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,61 kg

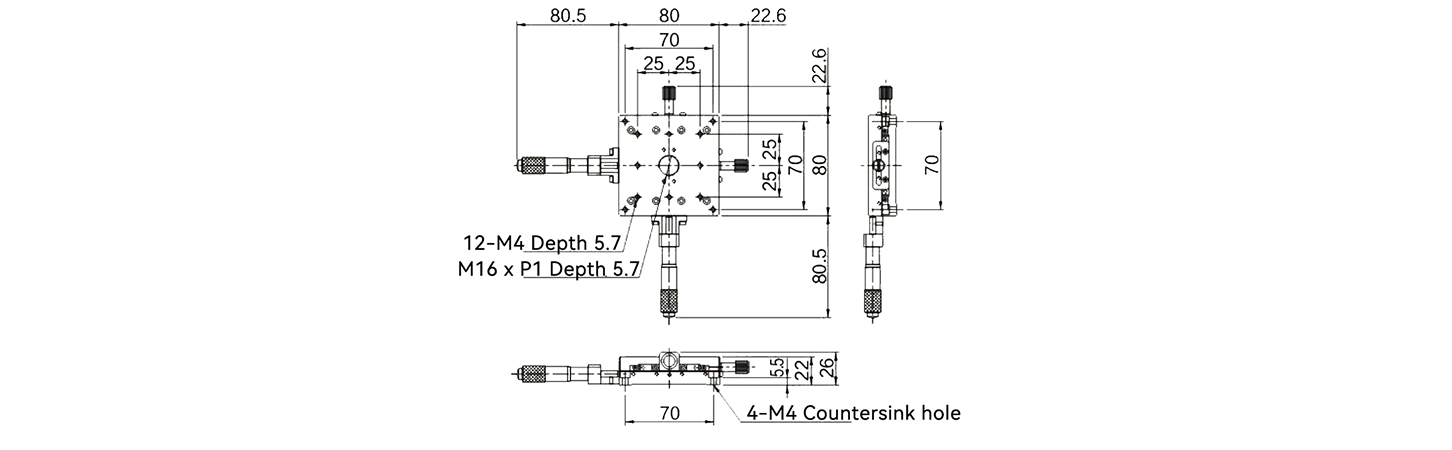

    XLY80-CB
    XLY80-LB XY Alliage d'aluminium (anode noire) Tête de micromètre 80 mm x 80 mm 22 mm ±12,5 mm 39,2 N (4 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,61 kg

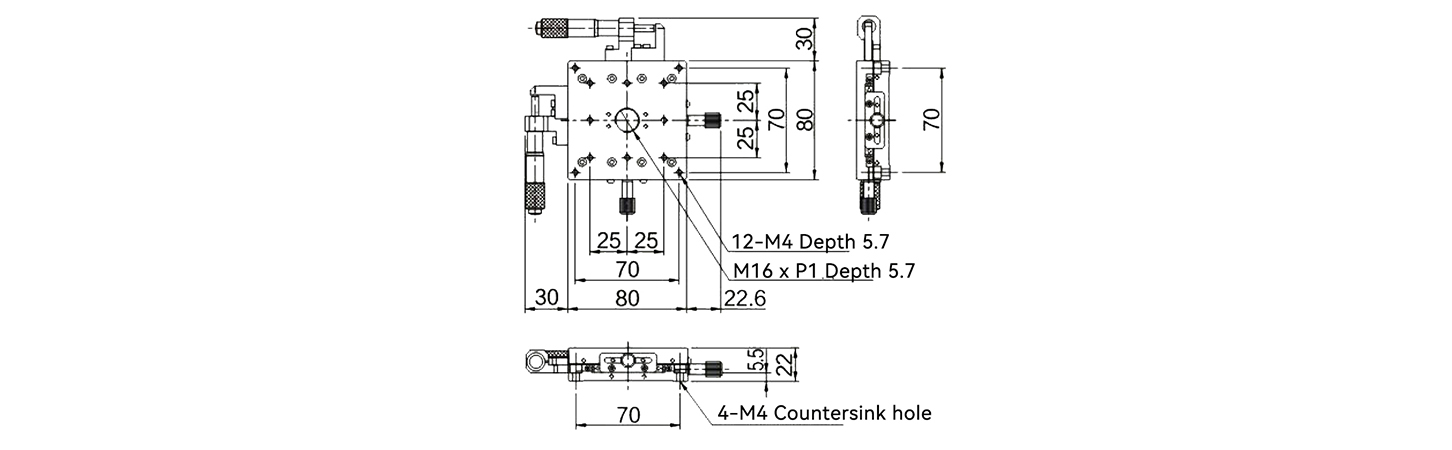

    XLY80-LB
    XLY80-RB XY Alliage d'aluminium (anode noire) Tête de micromètre 80 mm x 80 mm 22 mm ±12,5 mm 39,2 N (4 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,61 kg

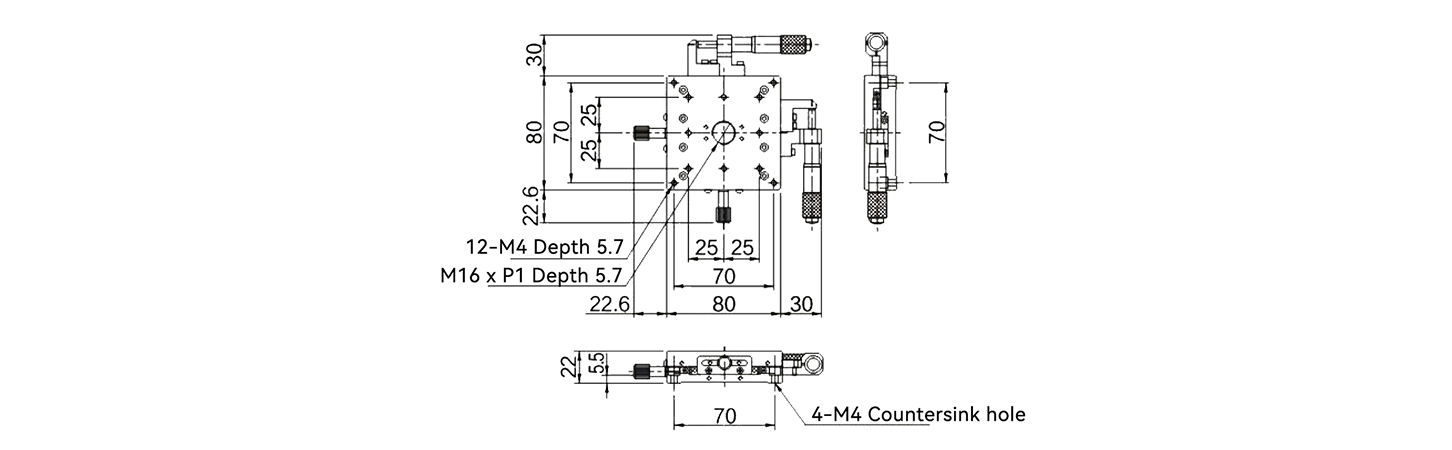

    XLY80-RB
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids

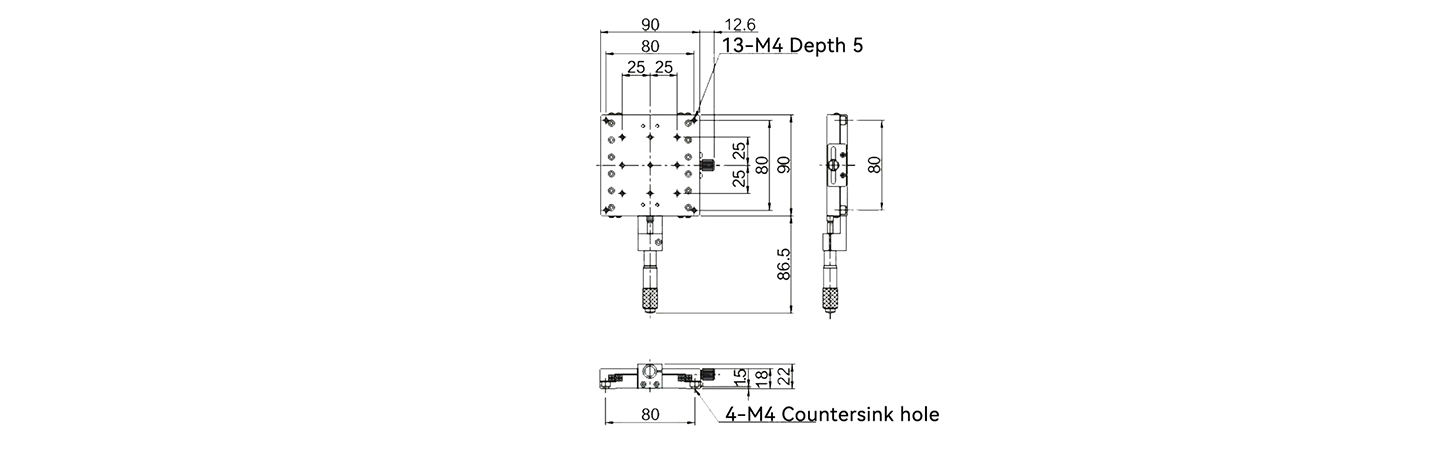

    XLX90-C X Alliage d'aluminium (anode noire) Tête de micromètre 90 mm x 90 mm 18 mm ±12,5 mm (Personnalisable ±6,5 mm) 93,1 N (9,5 kgf) 0,01 mm ≤0,2 mm/25 mm 0,03 mm 0,47 kg
    XLX90-C
    XLX90-L X Alliage d'aluminium (anode noire) Tête de micromètre 90 mm x 90 mm 18 mm ±12,5 mm (Personnalisable ±6,5 mm) 93,1 N (9,5 kgf) 0,01 mm ≤0,2 mm/25 mm 0,03 mm 0,47 kg

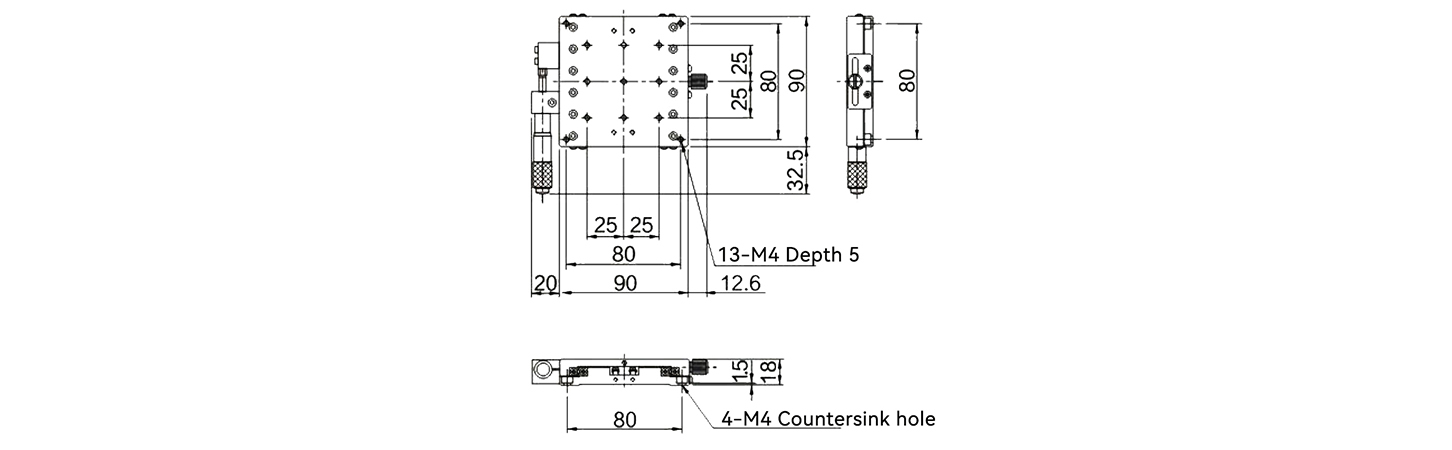

    XLX90-L

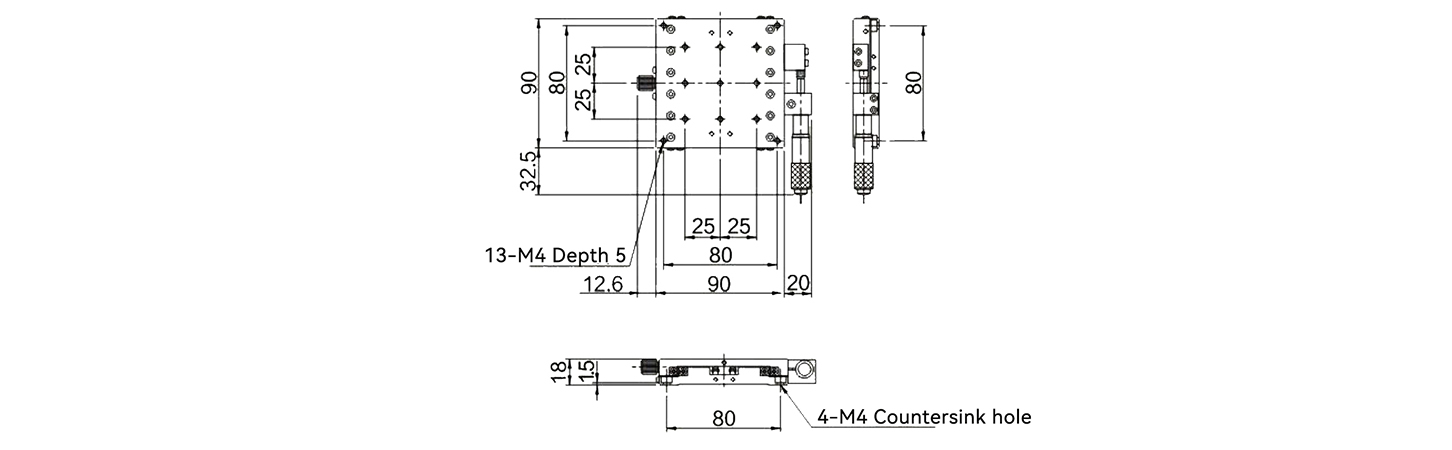

    XLX90-R X Alliage d'aluminium (anode noire) Tête de micromètre 90 mm x 90 mm 18 mm ±12,5 mm (Personnalisable ±6,5 mm) 93,1 N (9,5 kgf) 0,01 mm ≤0,2 mm/25 mm 0,03 mm 0,47 kg
    XLX90-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLY90-C XY Alliage d'aluminium (anode noire) Tête de micromètre 90 mm x 90 mm 36 mm ±12,5 mm (Personnalisable ±6,5 mm) 93,1 N (9,5 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,94 kg

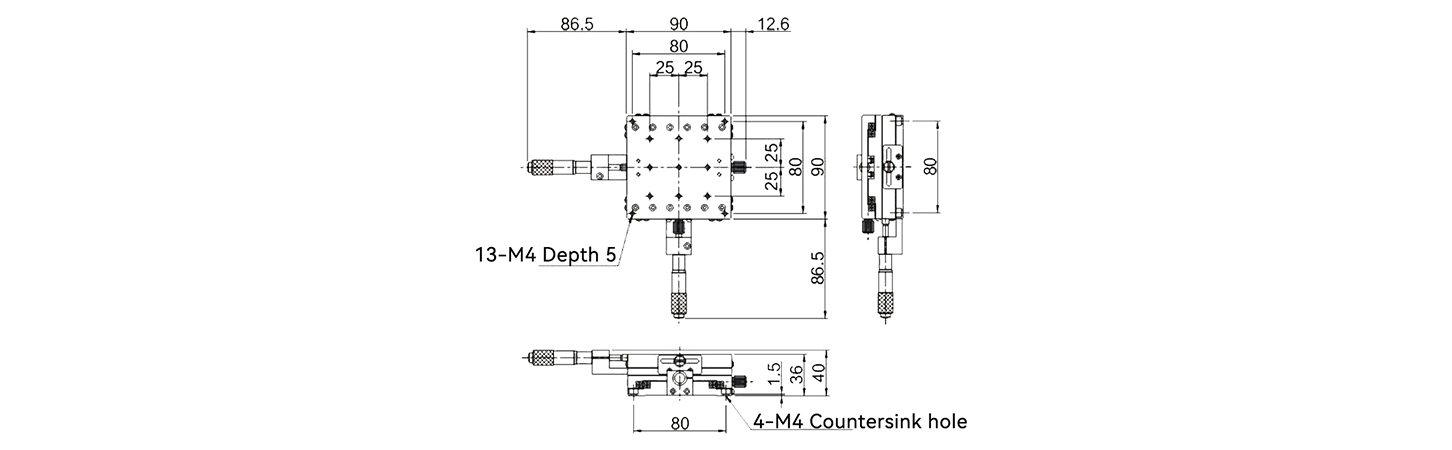

    XLY90-C

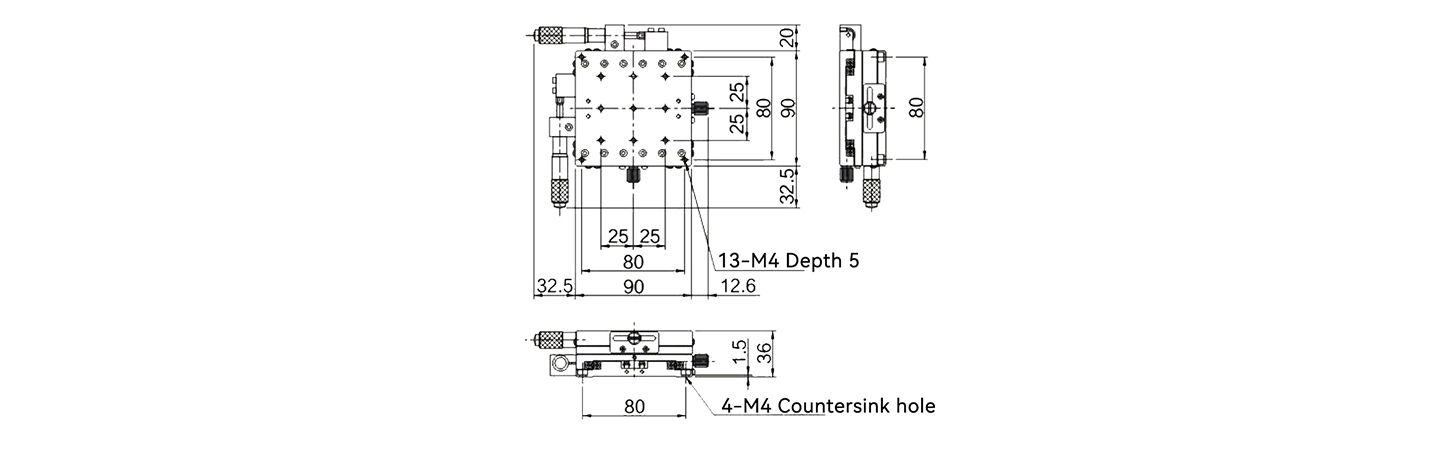

    XLY90-L XY Alliage d'aluminium (anode noire) Tête de micromètre 90 mm x 90 mm 36 mm ±12,5 mm (Personnalisable ±6,5 mm) 93,1 N (9,5 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,94 kg
    XLY90-L
    XLY90-R XY Alliage d'aluminium (anode noire) Tête de micromètre 90 mm x 90 mm 36 mm ±12,5 mm (Personnalisable ±6,5 mm) 93,1 N (9,5 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,94 kg

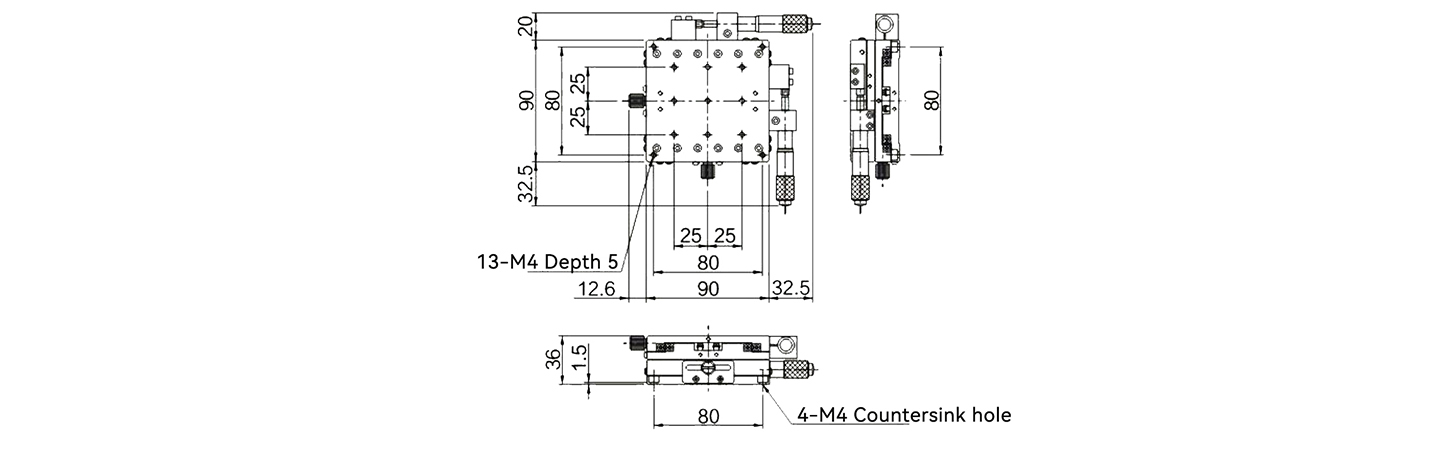

    XLY90-R

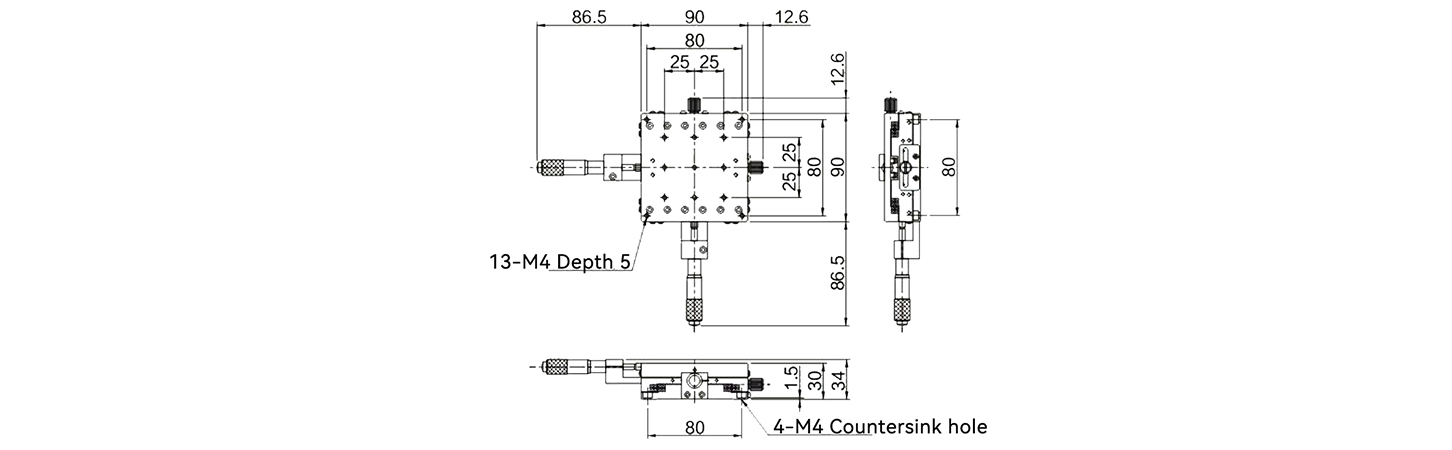

    XLY90-CM XY Alliage d'aluminium (anode noire) Tête de micromètre 90 mm x 90 mm 30 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,01 mm/13 mm 0,06 mm 0,90 kg
    XLY90-CM
    XLY90-LM XY Alliage d'aluminium (anode noire) Tête de micromètre 90 mm x 90 mm 30 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,01 mm/13 mm 0,06 mm 0,90 kg

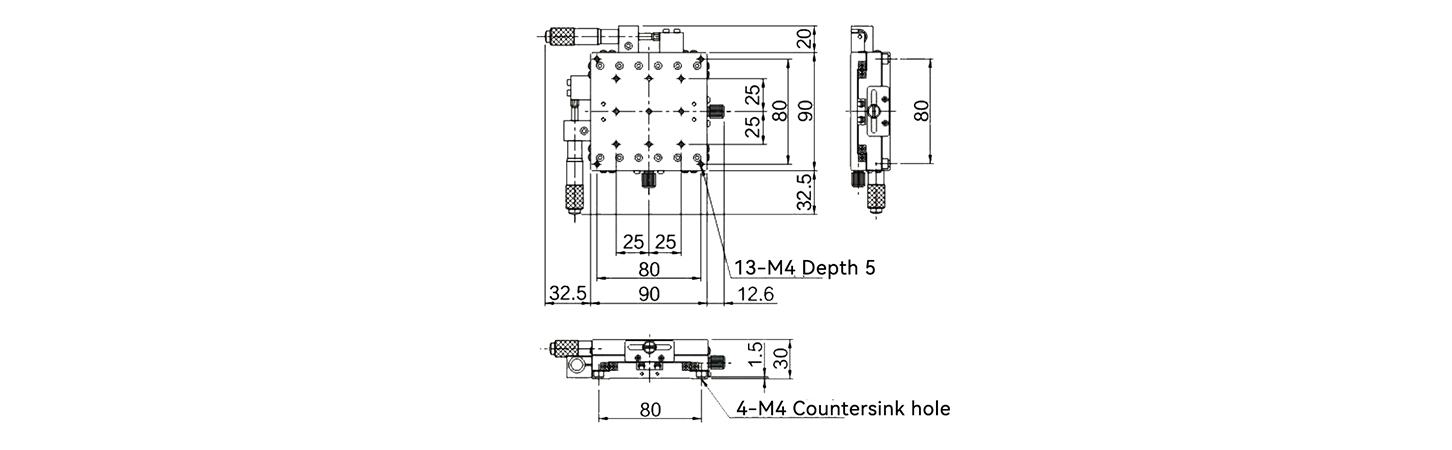

    XLY90-LM
    XLY90-RM XY Alliage d'aluminium (anode noire) Tête de micromètre 90 mm x 90 mm 30 mm ±6,5 mm 44N (4,5 kgf) 0,01 mm ≤0,01 mm/13 mm 0,06 mm 0,90 kg

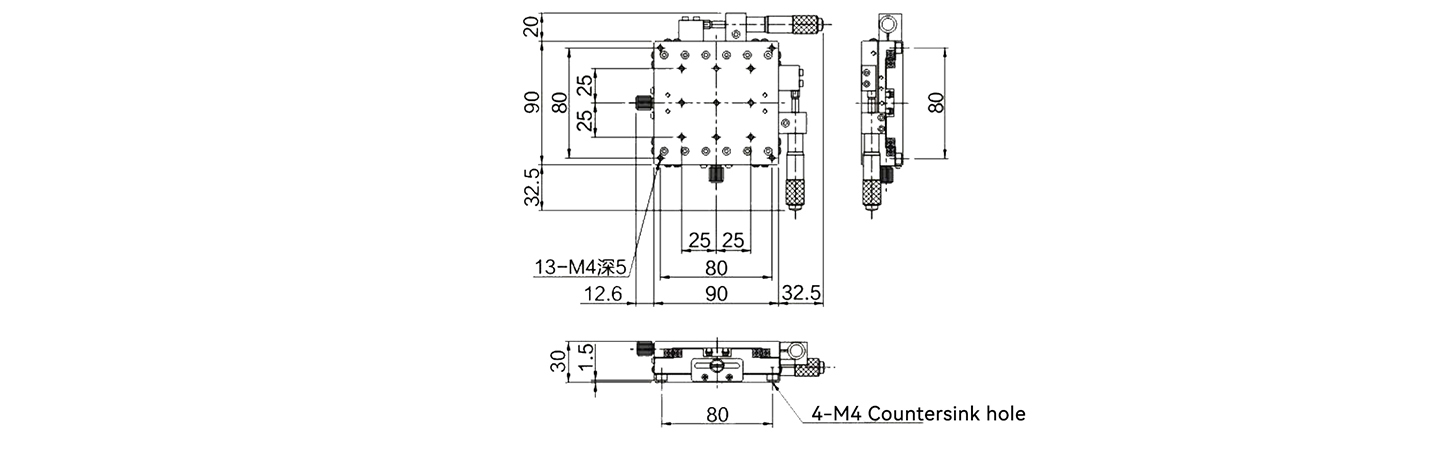

    XLY90-RM
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids

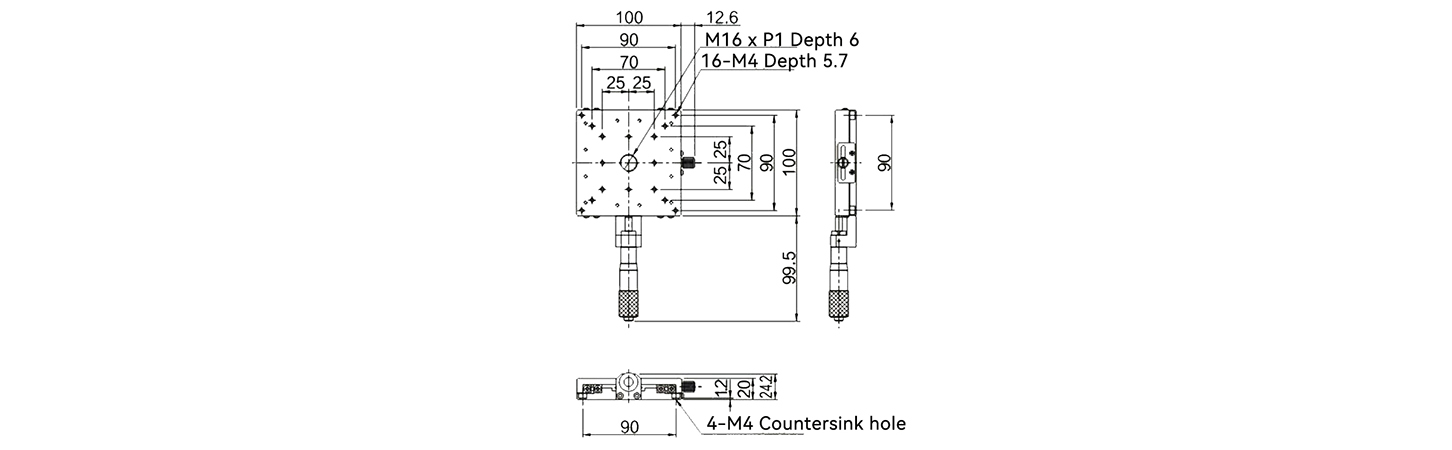

    XLX100-C X Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 20 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,03 mm 0,68 kg
    XLX100-C
    XLX100-L X Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 20 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,03 mm 0,68 kg

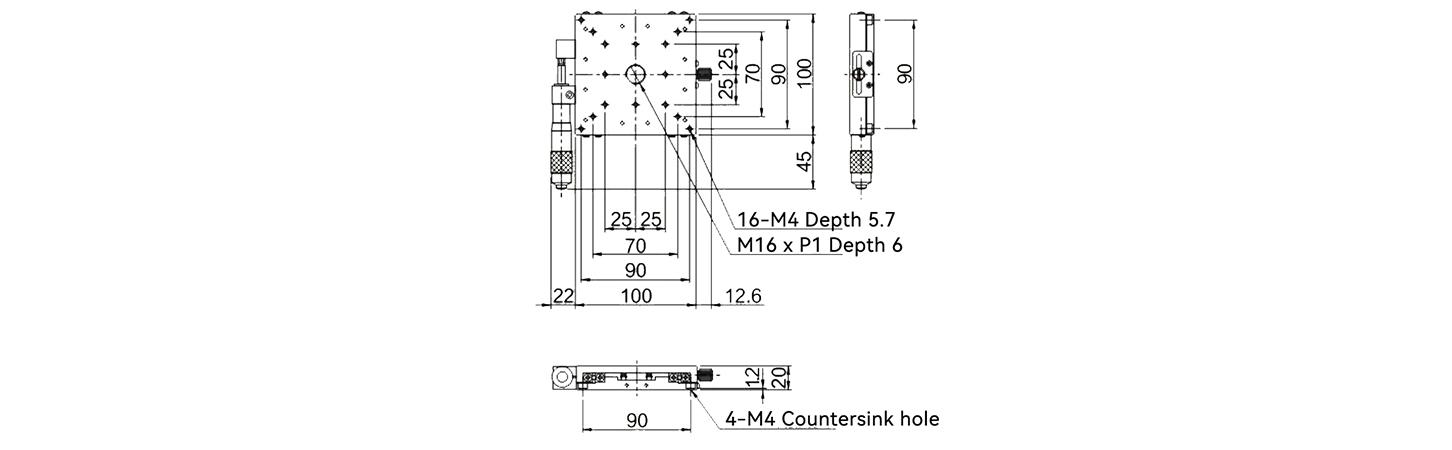

    XLX100-L
    XLX100-R X Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 20 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,03 mm 0,68 kg

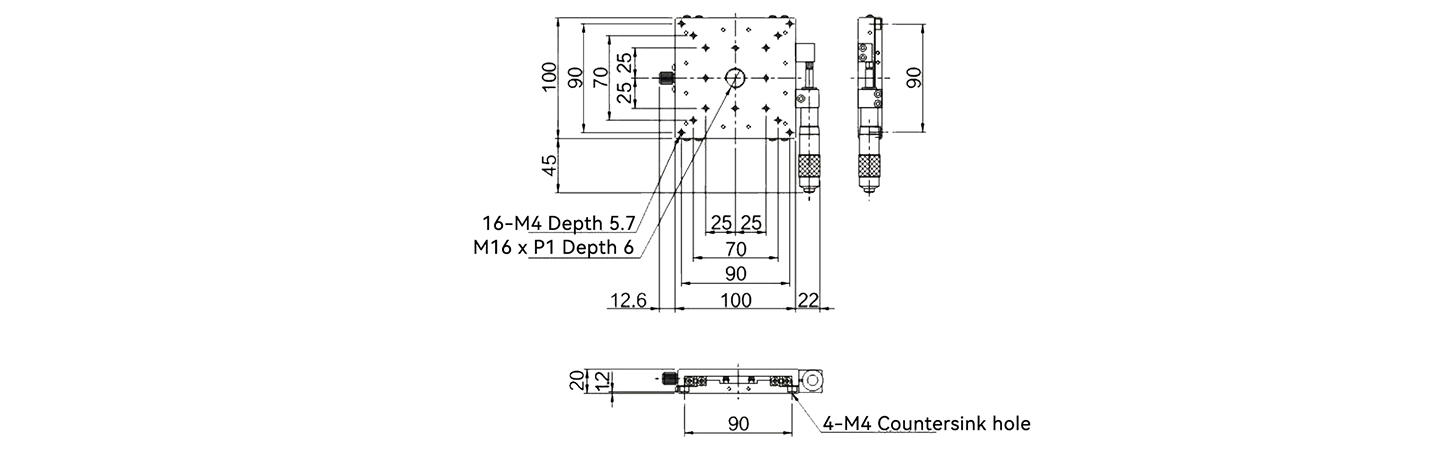

    XLX100-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLY100-C XY Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 40 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 1,36 kg

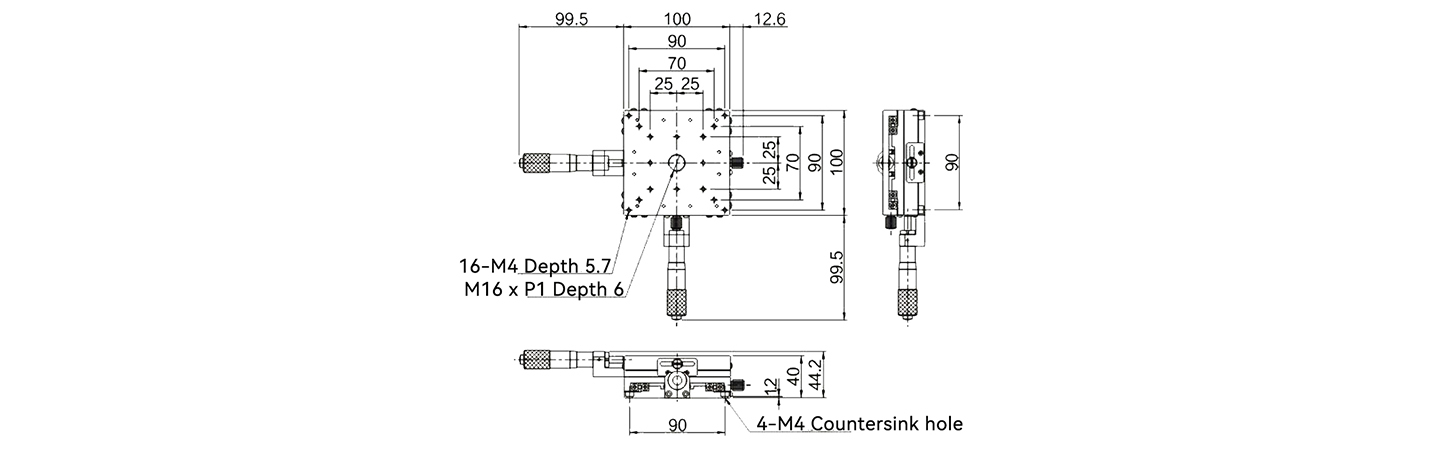

    XLY100-C
    XLY100-L XY Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 40 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 1,36 kg

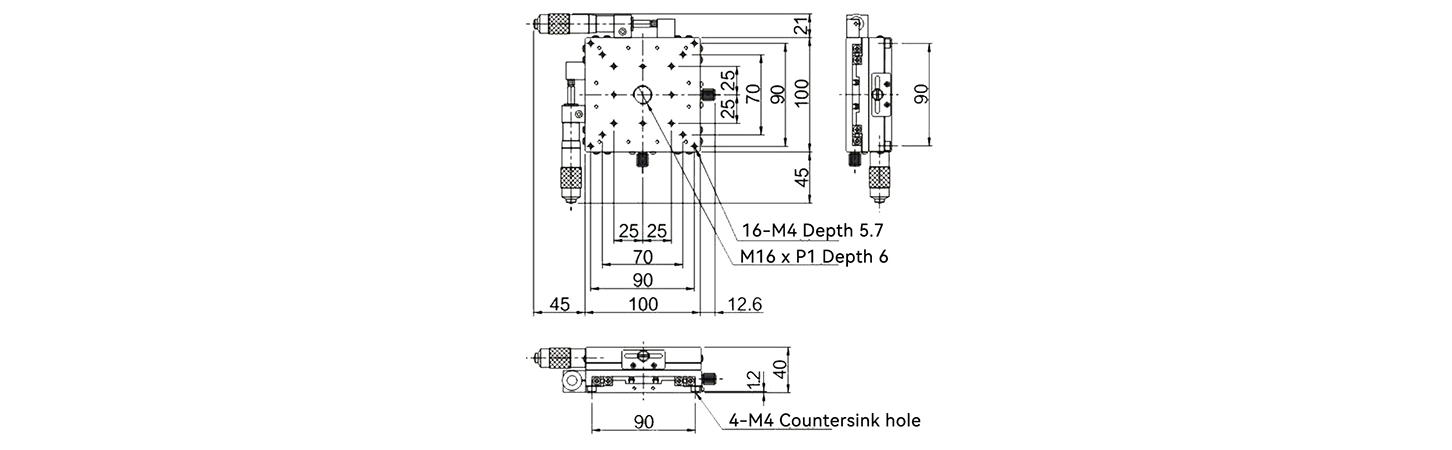

    XLY100-L
    XLY100-R XY Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 40 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 1,36 kg

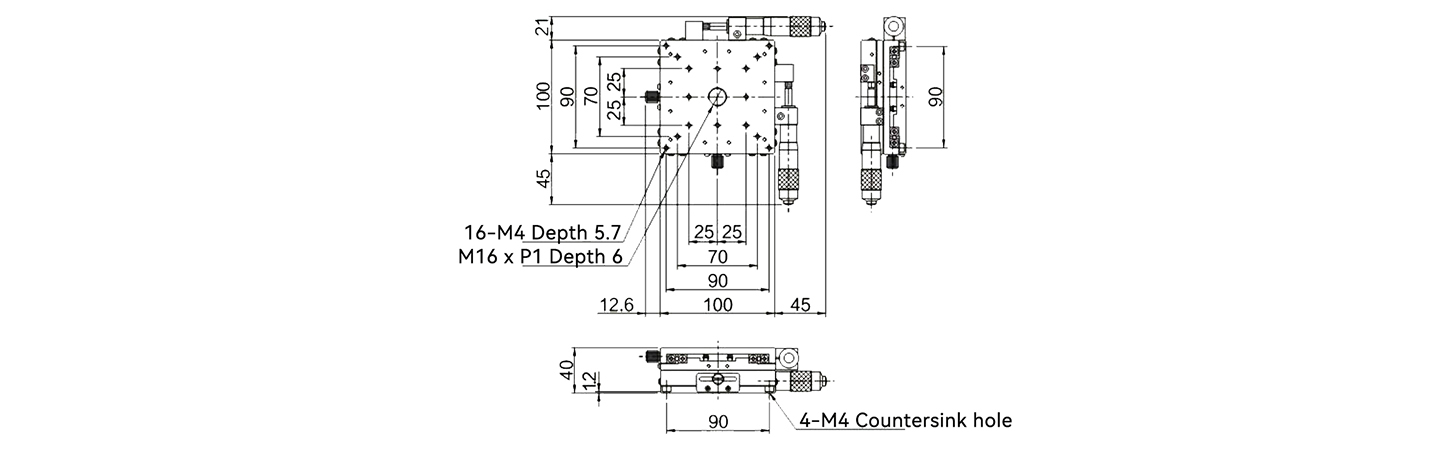

    XLY100-R
    XLY100-CB XY Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 22 mm ±12,5 mm 39,5 N (4 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,96 kg

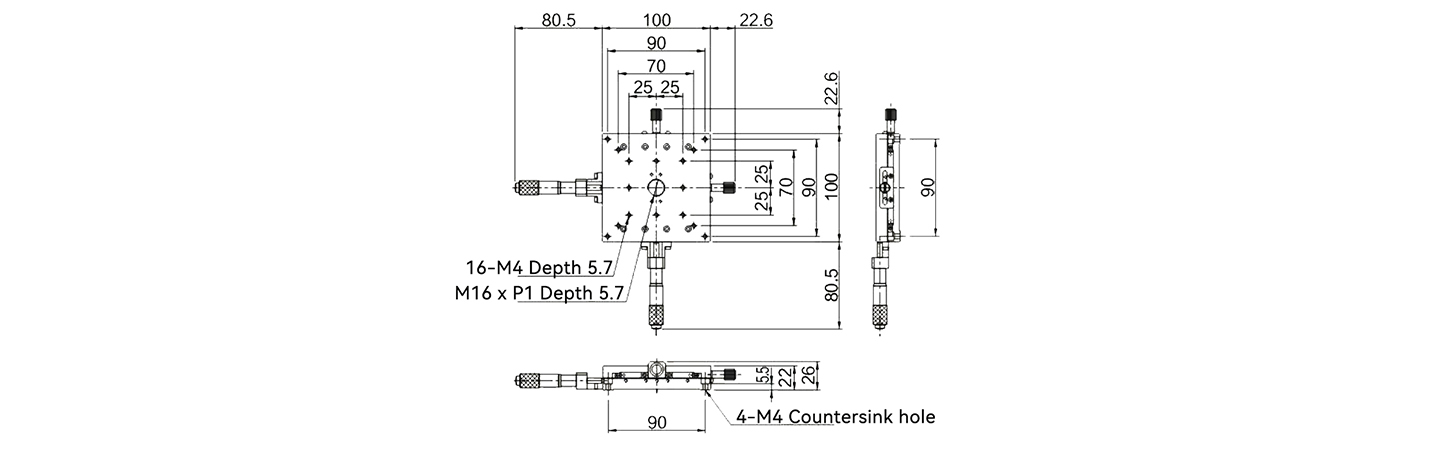

    XLY100-CB
    XLY100-LB XY Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 22 mm ±12,5 mm 39,5 N (4 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,96 kg

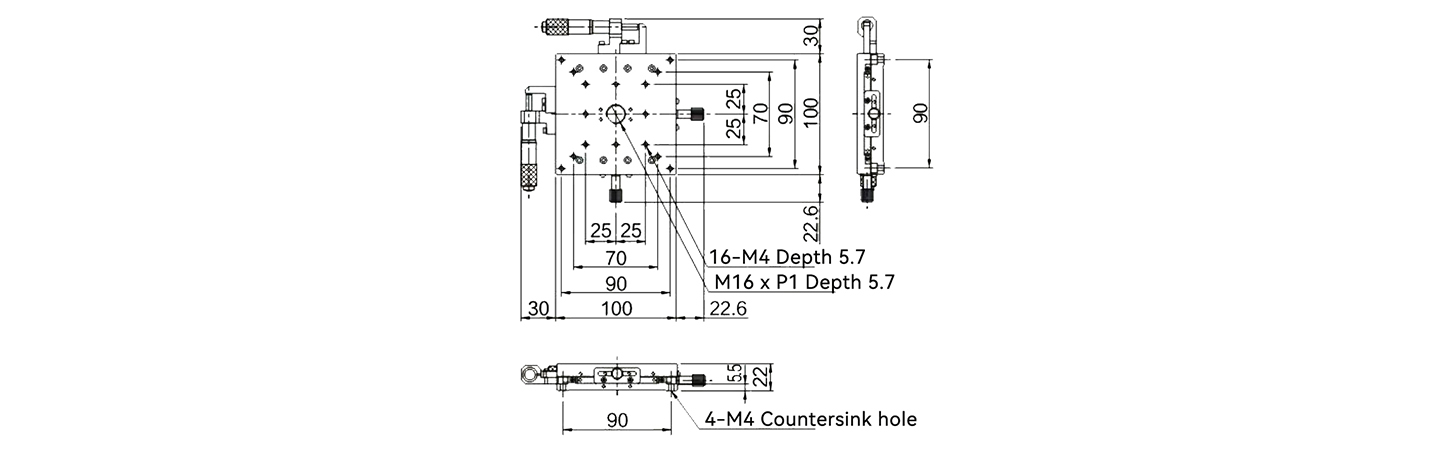

    XLY100-LB

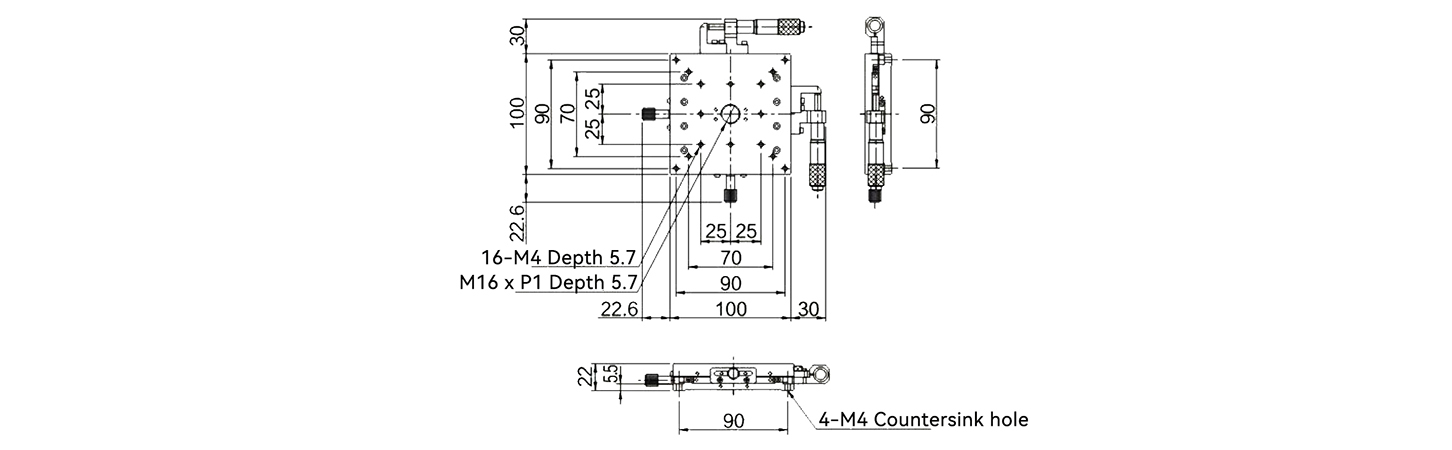

    XLX100-RB X Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 22 mm ±12,5 mm 39,5 N (4 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,96 kg
    XLY100-RB
    XLY100-CBK XY Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 30 mm ±12,5 mm 63,7 N (6,5 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,88 kg

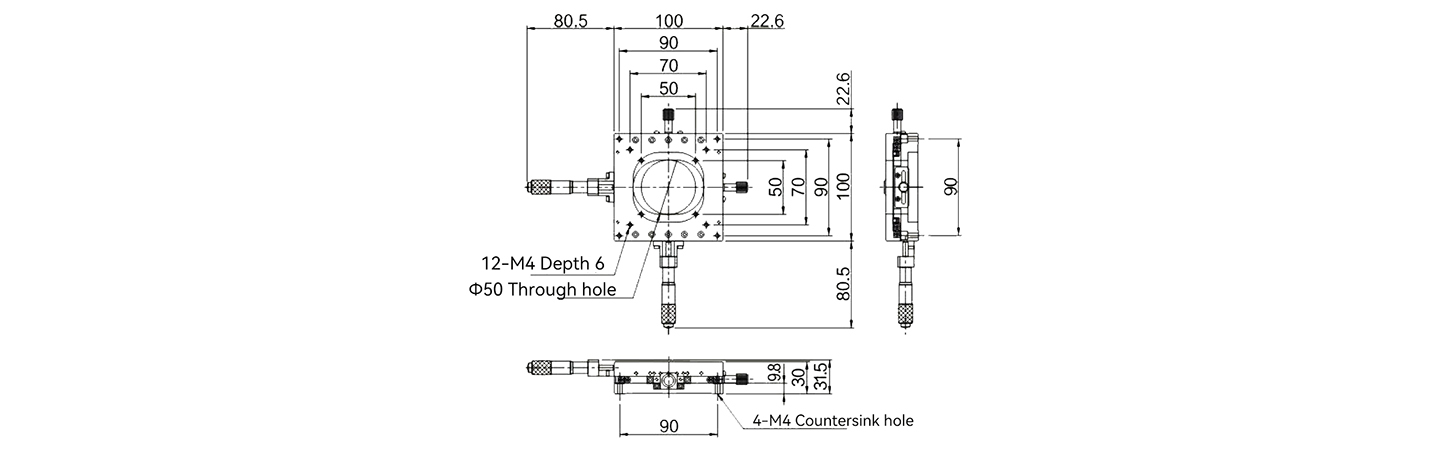

    XLY100-CBK
    XLY100-LBK XY Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 30 mm ±12,5 mm 63,7 N (6,5 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,88 kg

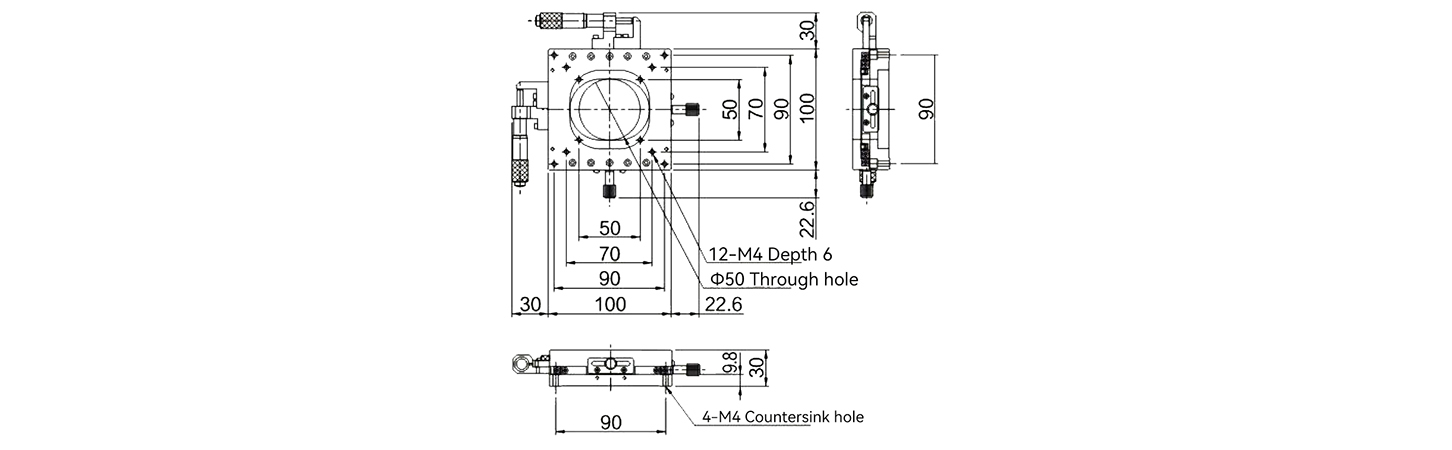

    XLY100-LBK

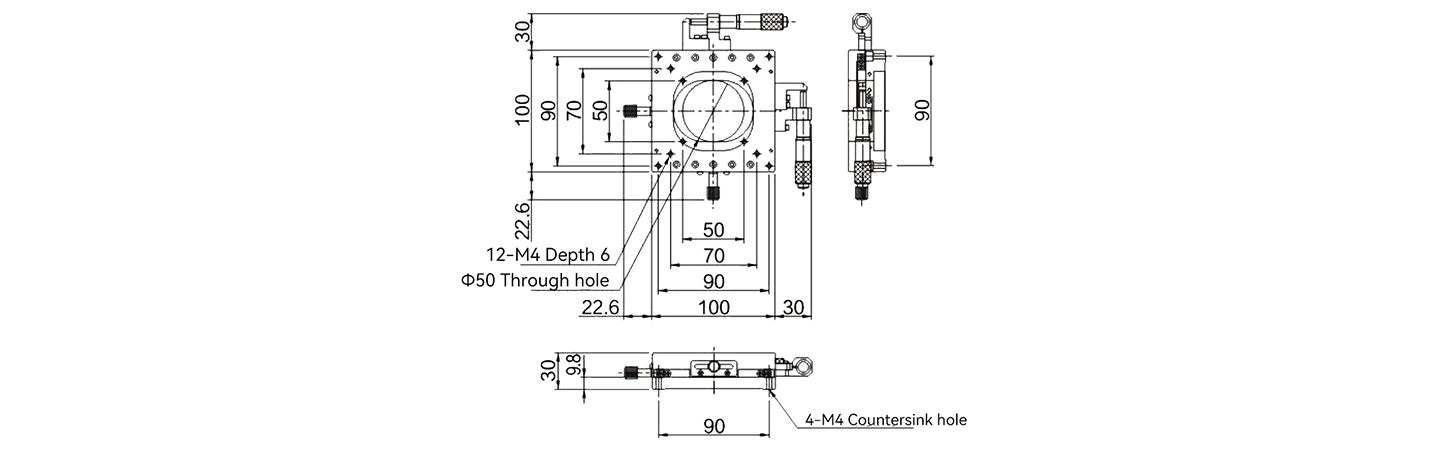

    XLY100-RBK XY Alliage d'aluminium (anode noire) Tête de micromètre 100 mm x 100 mm 30 mm ±12,5 mm 63,7 N (6,5 kgf) 0,01 mm ≤0,2 mm/25 mm 0,06 mm 0,88 kg
    XLY100-RBK
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLX120-C X Alliage d'aluminium (anode noire) Tête de micromètre 120 mm x 120 mm 30 mm ±25 mm 196N (20 kgf) 0,01 mm ≤0,05 mm/50 mm 0,05 mm 1,52 kg

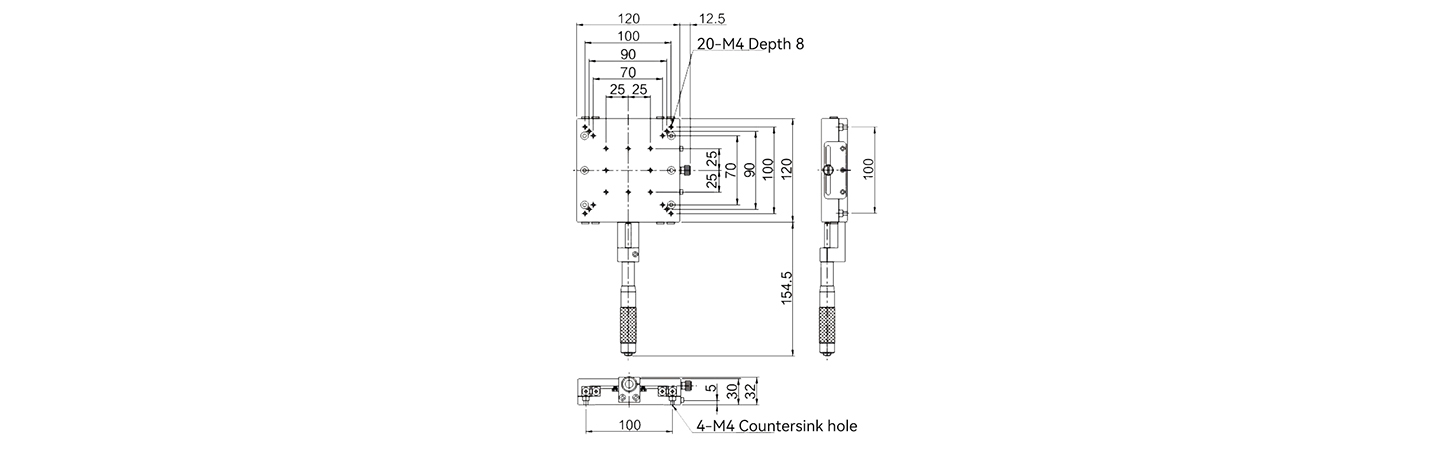

    XLX120-C
    XLX120-L X Alliage d'aluminium (anode noire) Tête de micromètre 120 mm x 120 mm 30 mm ±25 mm 196N (20 kgf) 0,01 mm ≤0,05 mm/50 mm 0,05 mm 1,52 kg

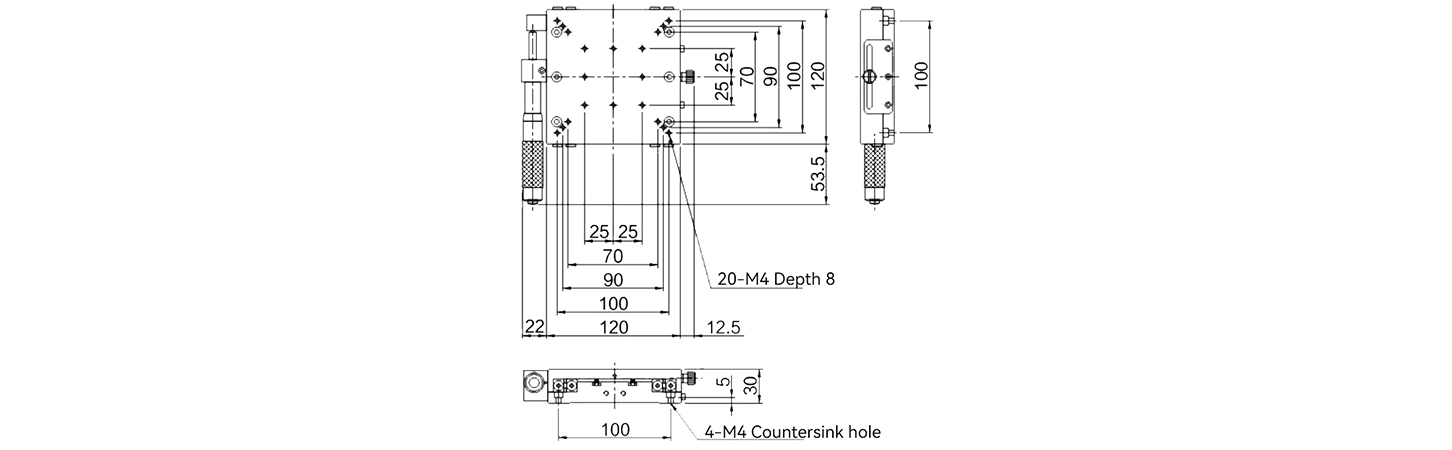

    XLX120-L

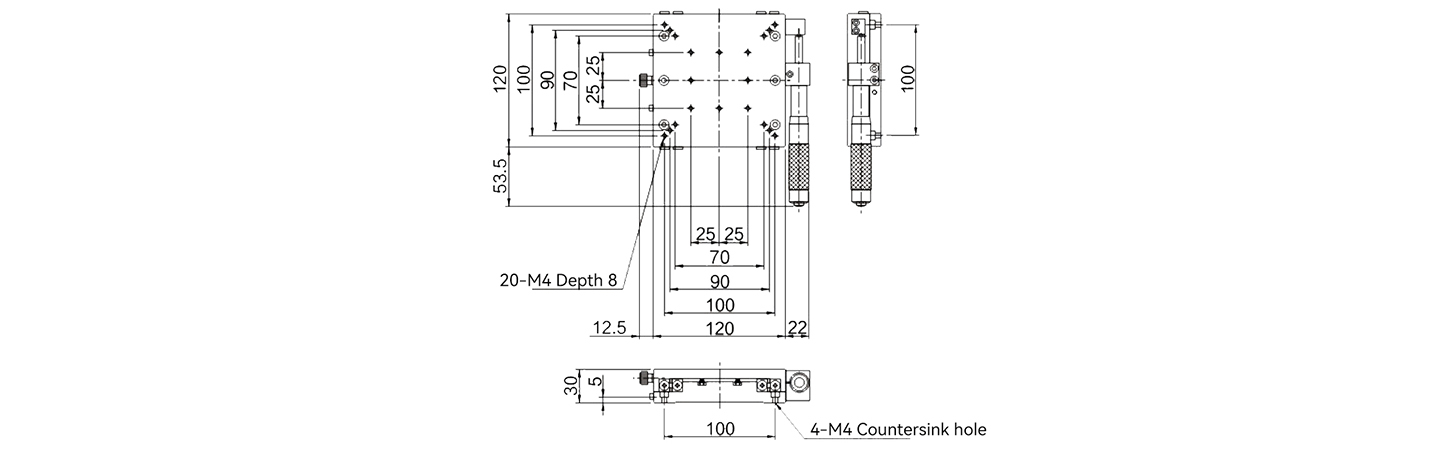

    XLX120-R X Alliage d'aluminium (anode noire) Tête de micromètre 120 mm x 120 mm 30 mm ±25 mm 196N (20 kgf) 0,01 mm ≤0,05 mm/50 mm 0,05 mm 1,52 kg
    XLX120-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLY120-CM XY Alliage d'aluminium (anode noire) Tête de micromètre 120 mm x 120 mm 50 mm ±25 mm 196N (20 kgf) 0,01 mm ≤0,05 mm/50 mm 0,1 mm 2,67 kg

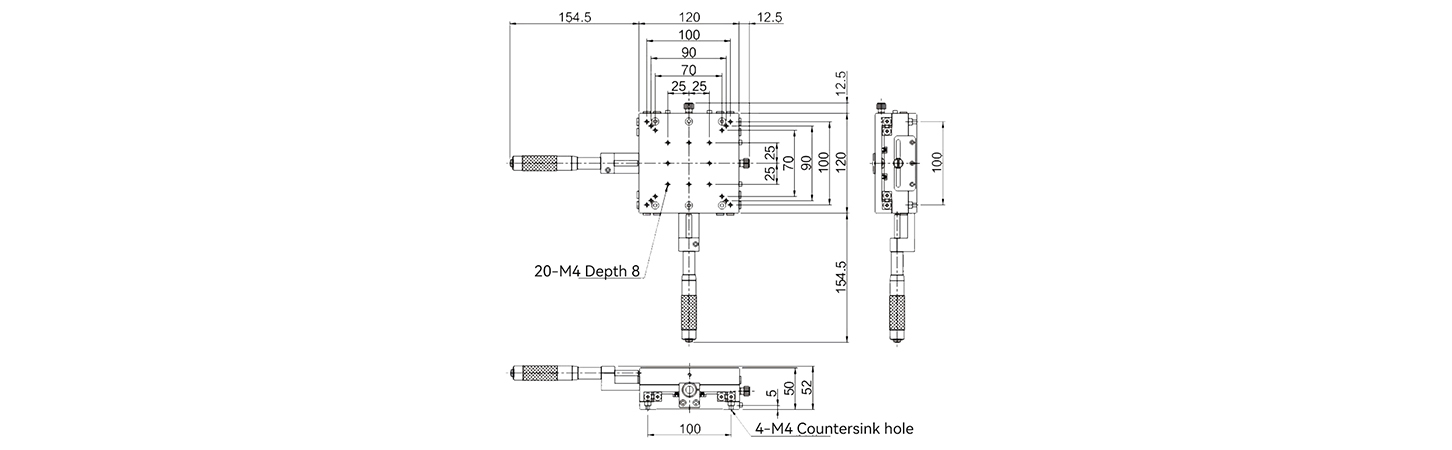

    XLY120-CM
    XLY120-LM XY Alliage d'aluminium (anode noire) Tête de micromètre 120 mm x 120 mm 50 mm ±25 mm 196N (20 kgf) 0,01 mm ≤0,05 mm/50 mm 0,1 mm 2,67 kg

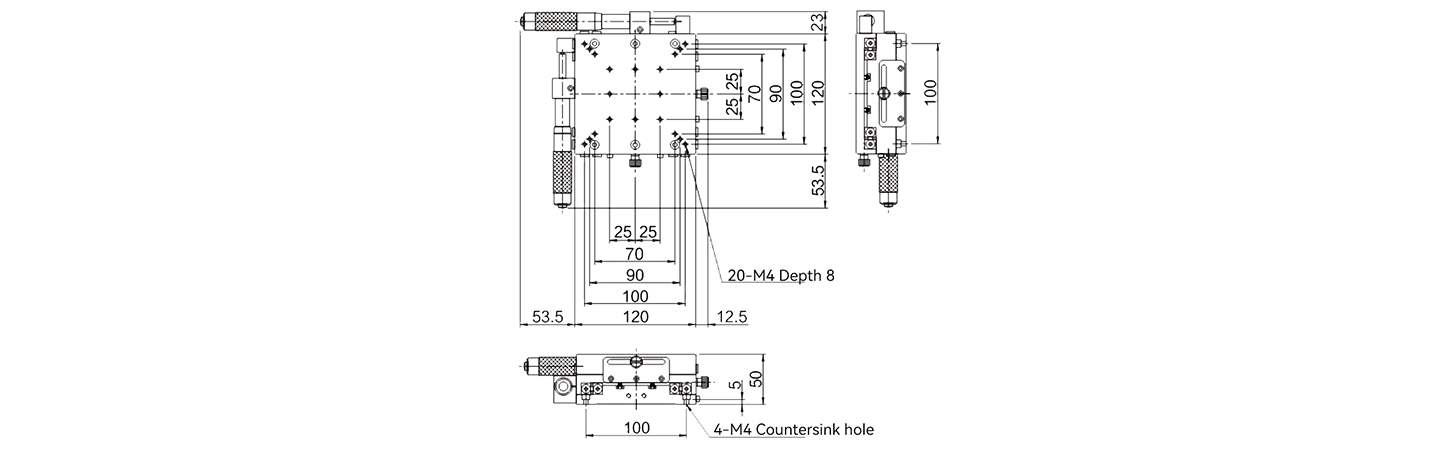

    XLY120-LM
    XLY120-RM XY Alliage d'aluminium (anode noire) Tête de micromètre 120 mm x 120 mm 50 mm ±25 mm 196N (20 kgf) 0,01 mm ≤0,05 mm/50 mm 0,1 mm 2,67 kg

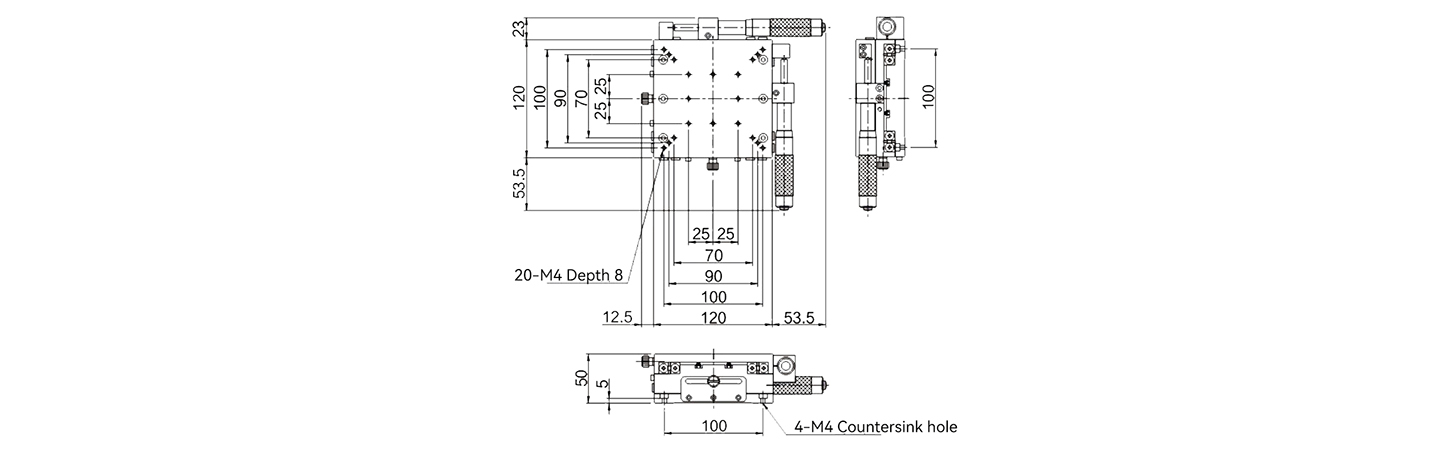

    XLY120-RM
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids

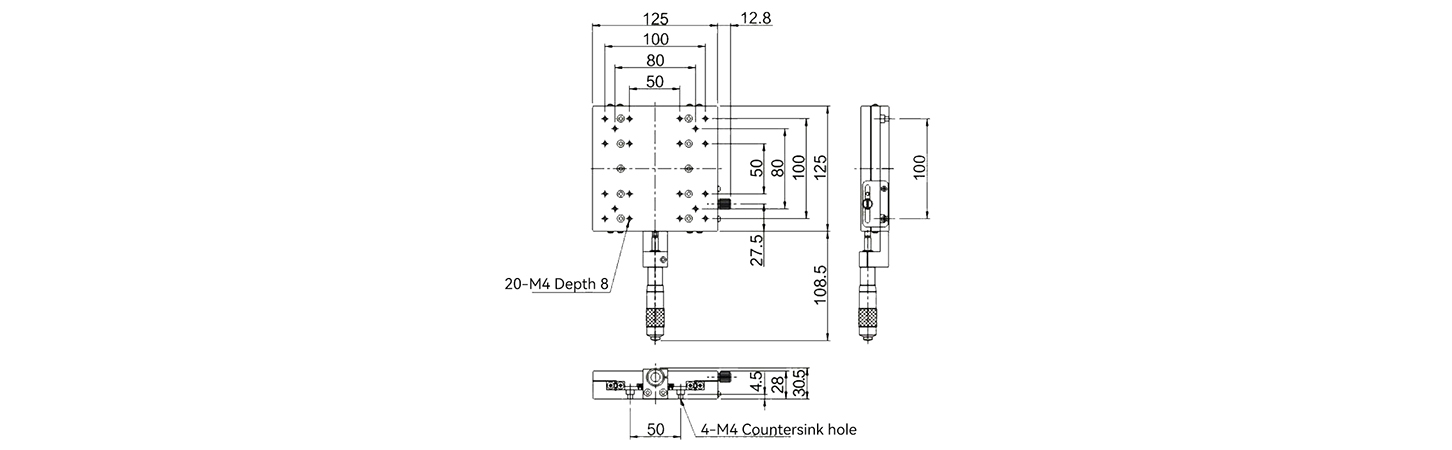

    XLX125-C X Alliage d'aluminium (anode noire) Tête de micromètre 125 mm x 125 mm 28 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,4 mm 1,40 kg
    XLX125-C

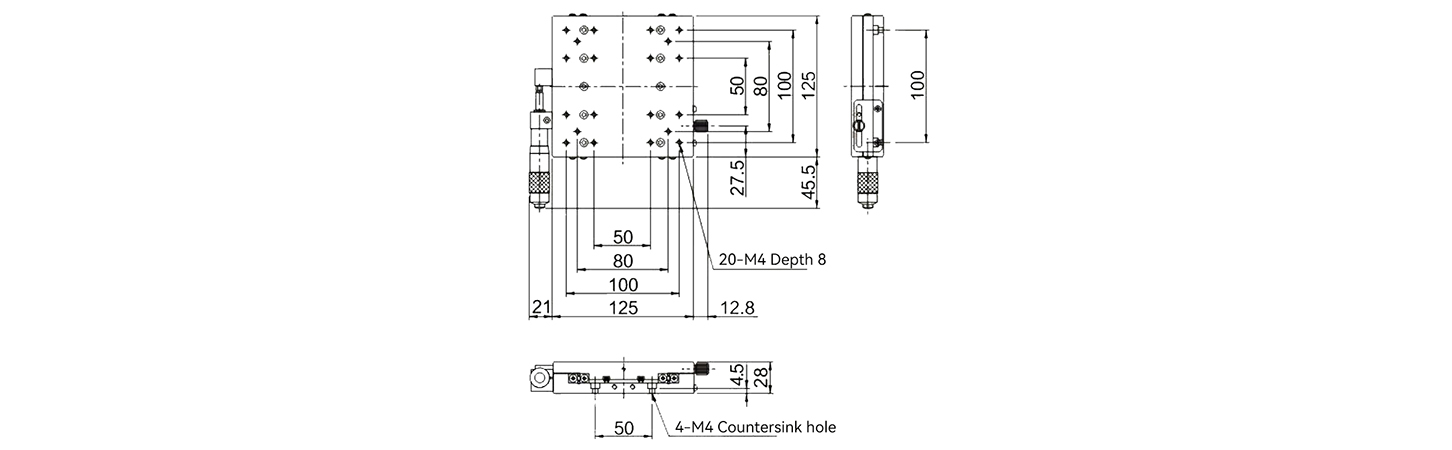

    XLX125-L X Alliage d'aluminium (anode noire) Tête de micromètre 125 mm x 125 mm 28 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,4 mm 1,40 kg
    XLX125-L
    XLX125-R X Alliage d'aluminium (anode noire) Tête de micromètre 125 mm x 125 mm 28 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,4 mm 1,40 kg

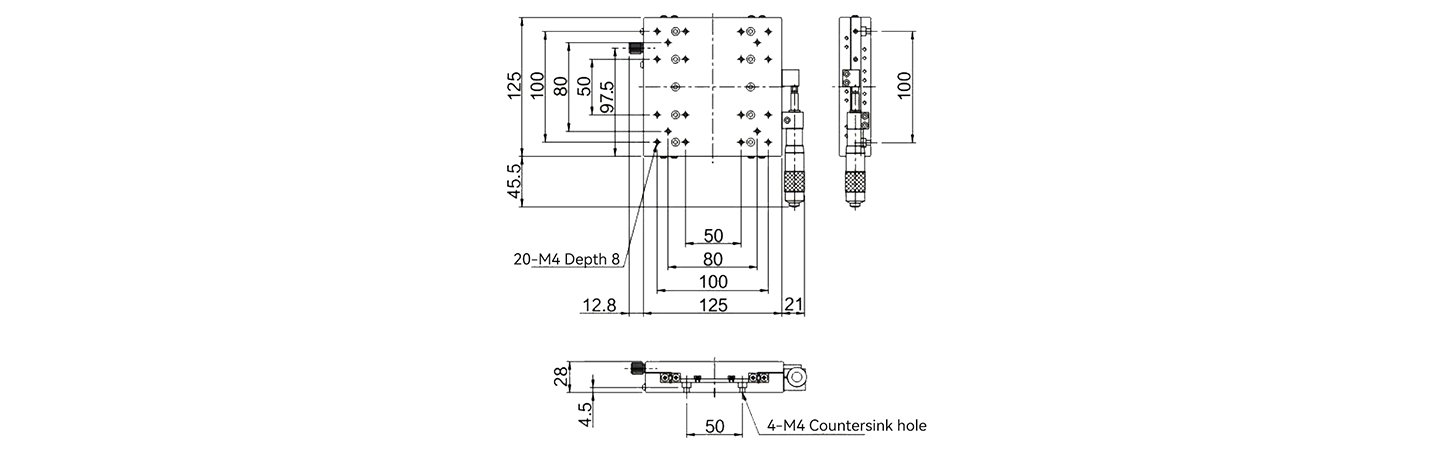

    XLX125-R
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLY125-C XY Alliage d'aluminium (anode noire) Tête de micromètre 125 mm x 125 mm 56 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,08 mm 2,80 kg

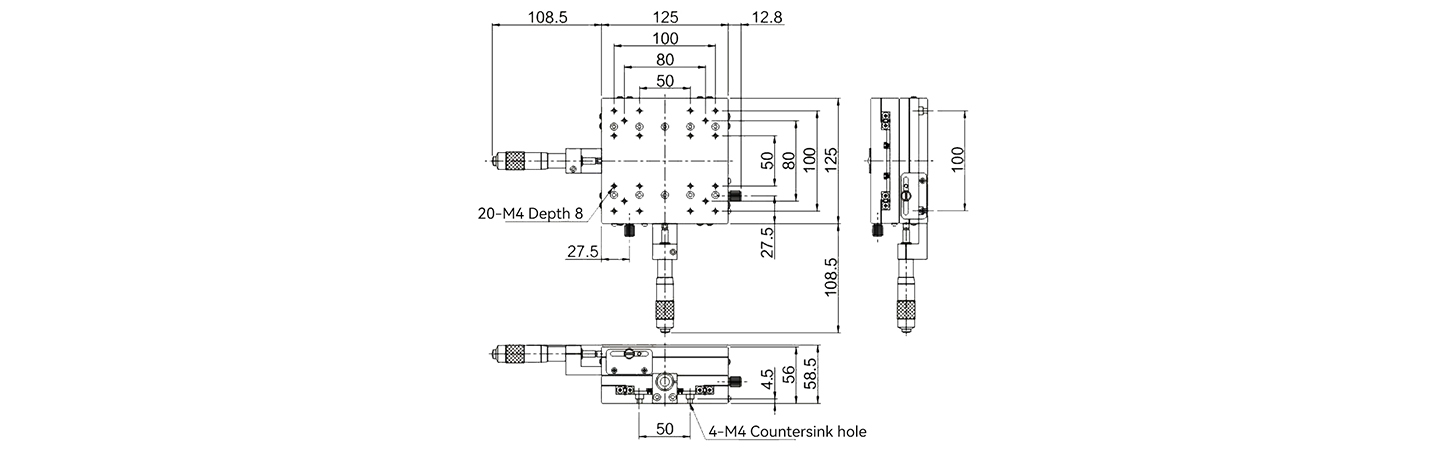

    XLY125-C
    XLY125-L XY Alliage d'aluminium (anode noire) Tête de micromètre 125 mm x 125 mm 56 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,08 mm 2,80 kg
    XLY125-L
    XLY125-R XY Alliage d'aluminium (anode noire) Tête de micromètre 125 mm x 125 mm 56 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,08 mm 2,80 kg

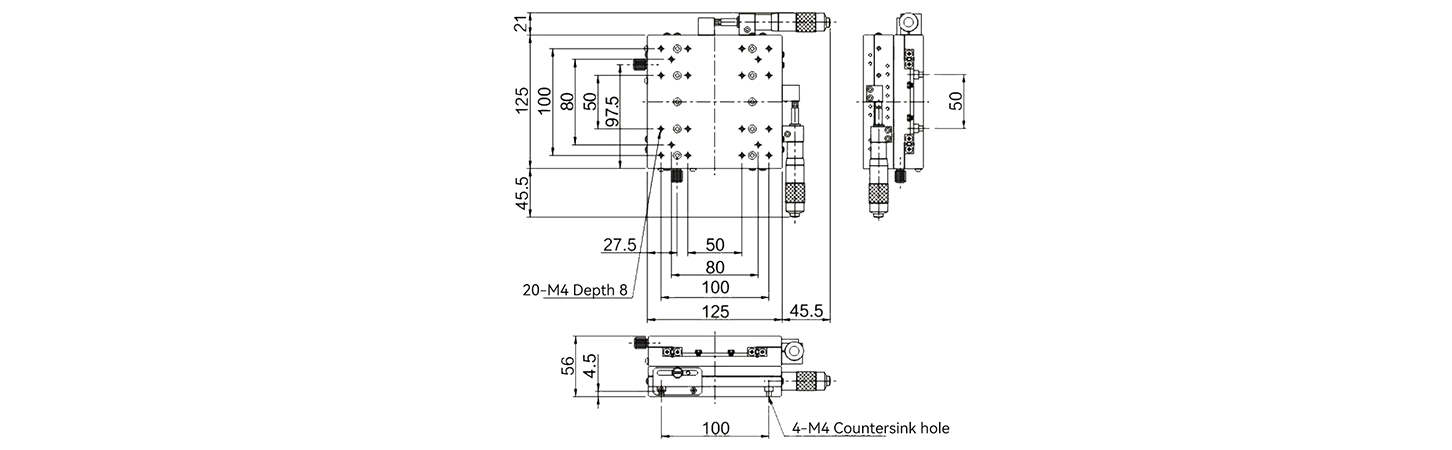

    XLY125-R
    XLY125-CM ET Alliage d'aluminium (anode noire) Tête de micromètre 125 mm x 125 mm 46 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,08 mm 2,80 kg

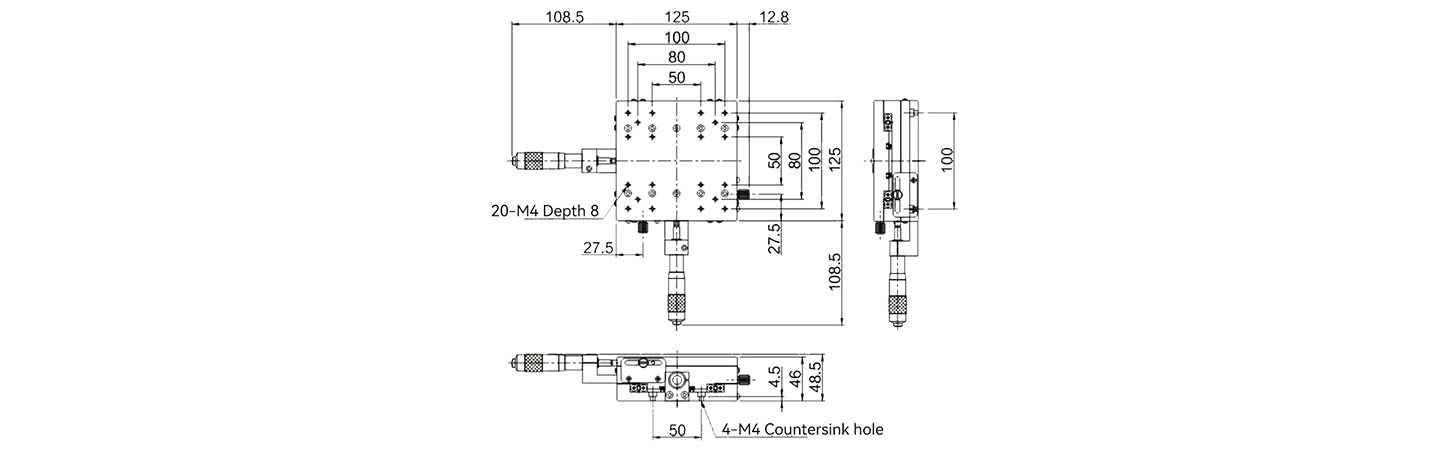

    XLY125-CM
    XLY125-LM ET Alliage d'aluminium (anode noire) Tête de micromètre 125 mm x 125 mm 46 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,08 mm 2,80 kg

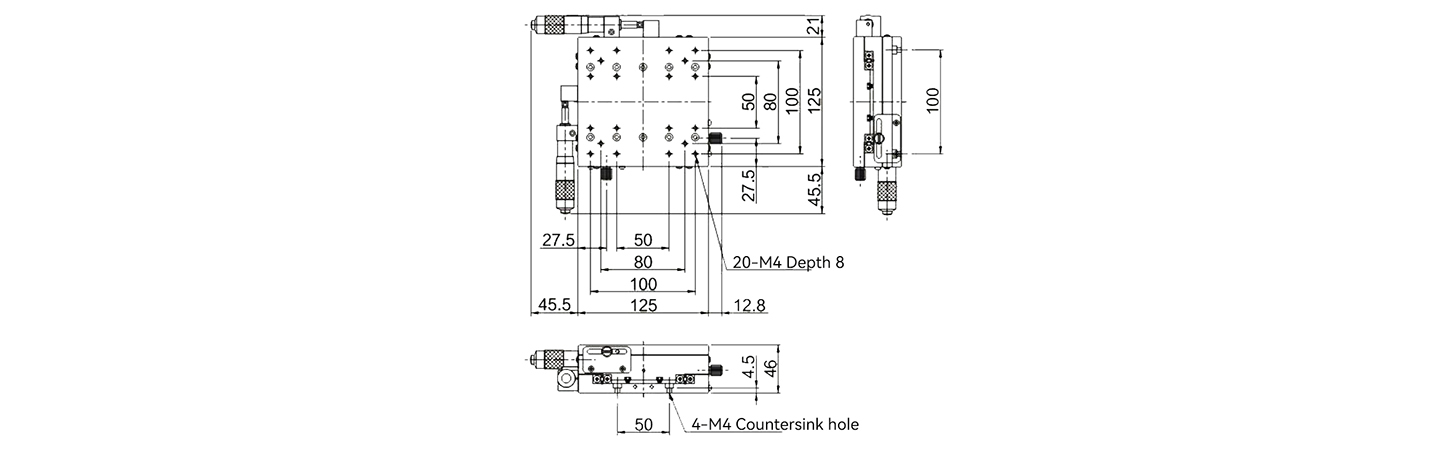

    XLY125-LM
    XLY125-RM ET Alliage d'aluminium (anode noire) Tête de micromètre 125 mm x 125 mm 46 mm ±12,5 mm 98N (10 kgf) 0,01 mm ≤0,2 mm/25 mm 0,08 mm 2,80 kg

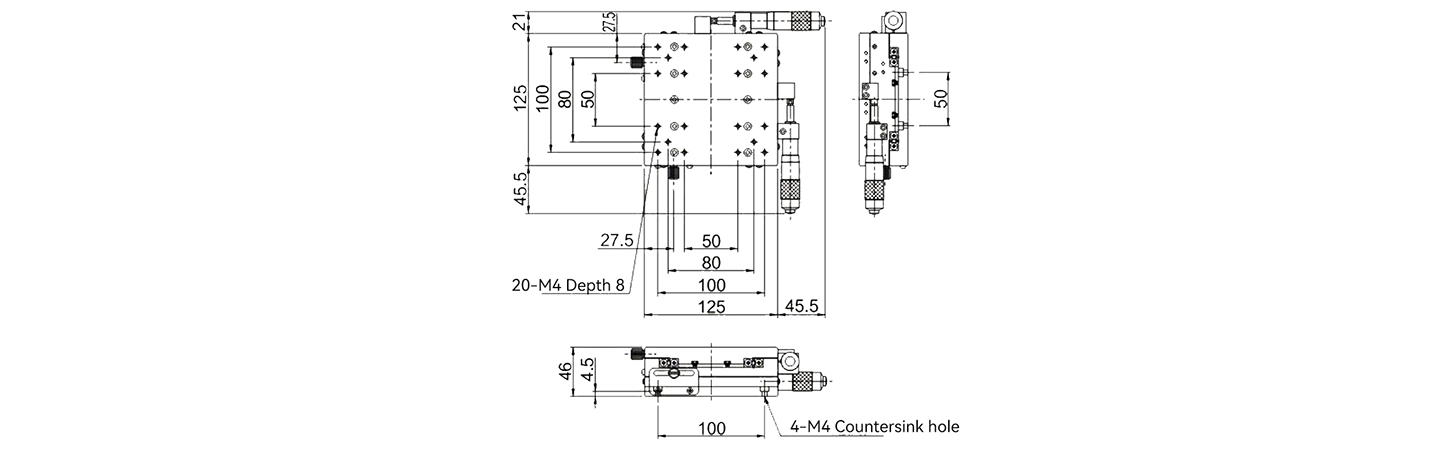

    XLY125-RM
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids

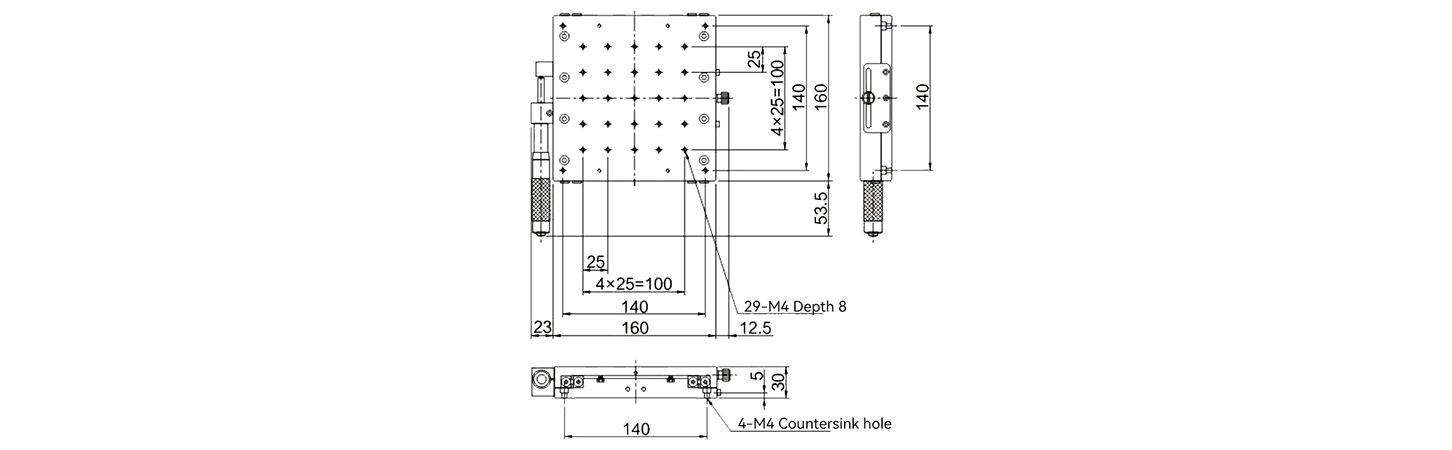

    XLX160-L X Alliage d'aluminium (anode noire) Tête de micromètre 160 mm x 160 mm 30 mm ±25 mm 392 N (40 kgf) 0,01 mm ≤0,05 mm/50 mm 0,05 mm 2,55 kg
    XLX160-L
    XLX160-R X Alliage d'aluminium (anode noire) Tête de micromètre 160 mm x 160 mm 30 mm ±25 mm 392 N (40 kgf) 0,01 mm ≤0,05 mm/50 mm 0,05 mm 2,55 kg

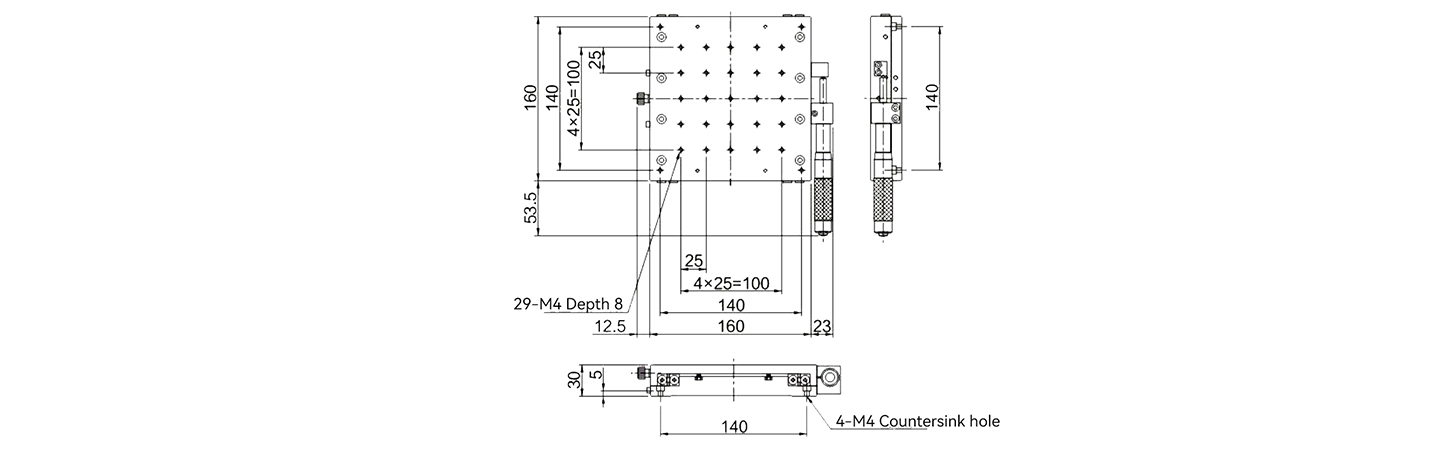

    XLX160-R
    XLY160-LM XY Alliage d'aluminium (anode noire) Tête de micromètre 160 mm x 160 mm 50 mm ±25 mm 392 N (40 kgf) 0,01 mm ≤0,05 mm/50 mm 0,1 mm 4,30 kg

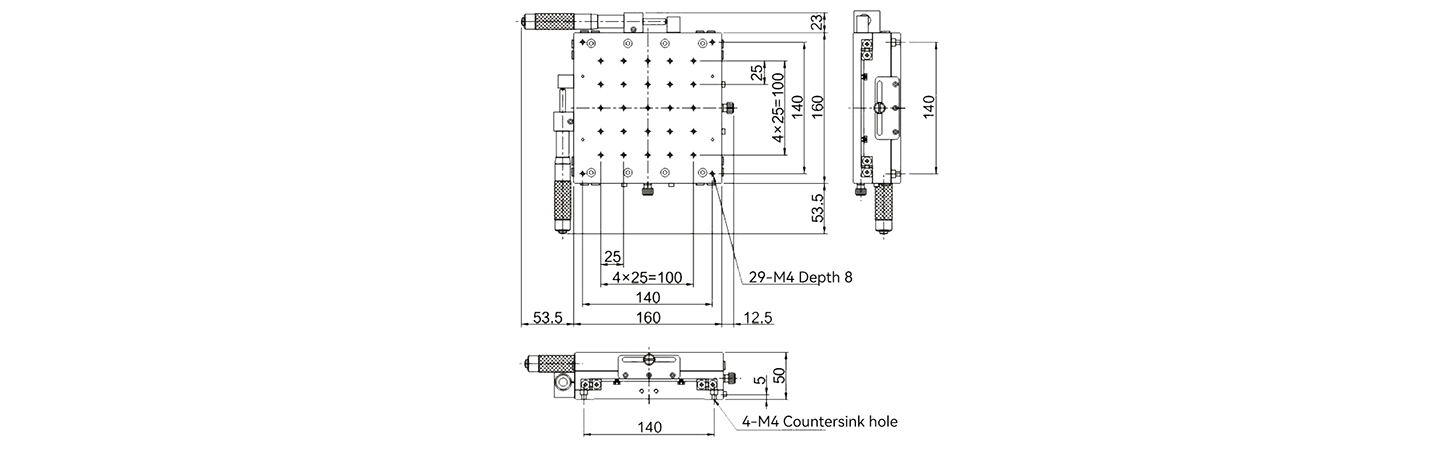

    XLY160-LM
    XLY160-RM XY Alliage d'aluminium (anode noire) Tête de micromètre 160 mm x 160 mm 50 mm ±25 mm 392 N (40 kgf) 0,01 mm ≤0,05 mm/50 mm 0,1 mm 4,30 kg

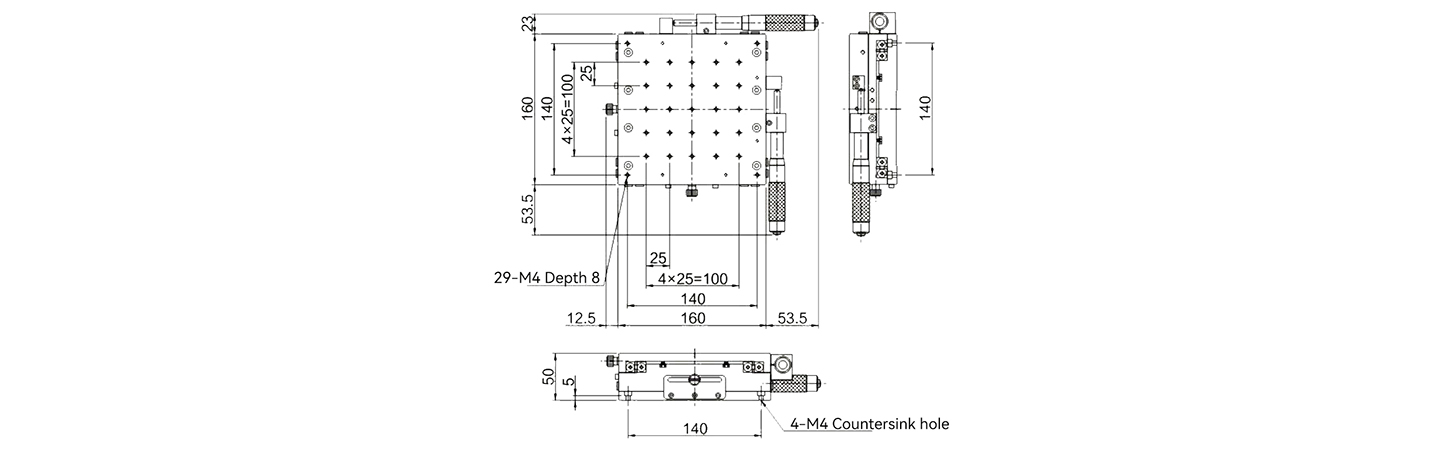

    XLY160-RM
    Modèle Type de mouvement Matériel Type de transmission Taille de la surface épaisseur de la plateforme Voyage Capacité de charge valeur d'échelle minimale Parallélisme du mouvement Parallélisme Poids
    XLX200-L X Alliage d'aluminium (anode noire) Tête de micromètre 200 mm x 200 mm 30 mm ±25 mm 392 N (40 kgf) 0,01 mm ≤0,05 mm/50 mm 0,5 mm 3,69 kg
    XLX200-R X Alliage d'aluminium (anode noire) Tête de micromètre 200 mm x 200 mm 30 mm ±25 mm 392 N (40 kgf) 0,01 mm ≤0,05 mm/50 mm 0,5 mm 3,69 kg
    XLY200-LM XY Alliage d'aluminium (anode noire) Tête de micromètre 200 mm x 200 mm 50 mm ±25 mm 392 N (40 kgf) 0,01 mm ≤0,05 mm/50 mm 0,1 mm 6,52 kg
    XLY200-RM XY Alliage d'aluminium (anode noire) Tête de micromètre 200 mm x 200 mm 50 mm ±25 mm 392 N (40 kgf) 0,01 mm ≤0,05 mm/50 mm 0,1 mm 6,52 kg
