شريط إضاءة رباعي الجوانب (مدمج) (سلسلة NV-BRF)

يتم دمج إضاءة الشريط الجانبي الرباعية مع أربعة أضواء شريطية، ويمكن تعديلها إلى أي زاوية بين 0 و90 درجة.

اتصل بنا تحميل

تفاصيل المنتج

وصف المنتج

ملخص التقنيات تحميل

سمات

◇ تركيبة عشوائية بين 0-90 درجة
◇ لوحة تشتيت اختيارية ذات نفاذية مختلفة، لتحسين تجانس الضوء.
◇ تم اعتماد تقنية اللحام الموجي، مما يجعل عملية التركيب أسهل
◇ التحكم في السطوع العالي وزاوية الانبعاث على التوالي

مجالات التطبيق

◇ افحص المظهر العام للأبعاد الكبيرة
◇ فحص عيوب العبوة
◇ فحص عيوب لوحات شاشات الكريستال السائل كبيرة الحجم
◇ افحص استواء الموصل وموضعه الصحيح
◇ افحص الخدوش السطحية والعلامات والكسور والحواف وما إلى ذلك.

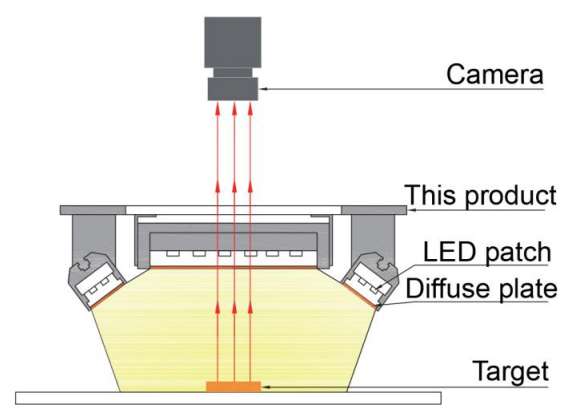

هيكل الإضاءة

دليل الاختيار

نيفادا	BRF-	**	**	أحمر/أخضر/أزرق/أبيض
رؤية جديدة	شريط إضاءة رباعي الجوانب	طول منطقة الانبعاث	عرض جانب الانبعاث الواحد	لون

المؤشر الفني

اللون (الطول الموجي)	الأحمر: 620-630 نانومتر	الأخضر: 525-530 نانومتر	الأزرق: 465-470 نانومتر
اللون (الطول الموجي)	درجة حرارة اللون الأبيض 6600-7000 كلفن	الأشعة فوق البنفسجية: 365-395 نانومتر	الأشعة تحت الحمراء: 850/940 نانومتر
بيئة التشغيل	درجة الحرارة: من 0 إلى 50 درجة مئوية، الرطوبة: من 20% إلى 85% رطوبة نسبية
حياة	100,000 ساعة من وقت الخدمة النظري (يعتمد على بيئة التشغيل، وليس ضمانًا).
وحدة تحكم متوافقة	وحدة تحكم تناظرية، وحدة تحكم رقمية، وحدة تحكم تيار ثابت
ملحق اختياري	1. مصدر الضوء ومحول العدسة.
	2. لوحة تشتيت، لوحة استقطاب. (النفاذية الاختيارية: 60%، 70%، 80%، 90%)
	3. كابل تمديد: 1 متر / 2 متر / 5 متر / 10 متر / 15 متر (نوعان من مواد غلاف السلك: PVC صلب؛ سيليكون لين.)
ضمان	ضمان لمدة عام، عينات مجانية ودعم فني (يدفع المشتري تكاليف الشحن)
تخصيص الإضاءة	نقدم خدمات التصميم والتطوير وفقًا لاحتياجات العملاء الفردية، لتحقيق أفضل النتائج البصرية.

تحميل

معايير الإضاءة (الجهد 24 فولت)

قالب	نموذج	لون (أحمر/أخضر/أزرق/أبيض)	الطاقة (واط)		الأبعاد				كمية الصف	صورة رقم
قالب	نموذج	لون (أحمر/أخضر/أزرق/أبيض)	الناتج	الناتج	أ	ب	ج	د	كمية الصف	صورة رقم
شريط إضاءة رباعي الجوانب (3 صفوف)	NV--BRF4417-		3.2W	4.9W	107	83	57	44	3	1
	NV-BRF5317-		3.48 واط	5.28 واط	116	92	53	66	3
	NV-BRF9017-		5.8 واط	8.8 واط	166	142	90	116	3
	NV-BRF13217-		8.7 واط	13.2W	200	155	132	146	3
	NV-BRF20317-		13.34W	20.24 واط	266	220	203	216	3
شريط إضاءة رباعي الجوانب (6 صفوف)	NV--BRF4027-		6.6 واط	10.2W	112	72	40	58	6	2
	NV-BRF7227-		8.12 واط	12.32W	152	112	72	88	6
	NV-BRF13027-		13.44 واط	21.12 واط	216	158	130	146	6
	NV-BRF15027-		16.24 واط	24.64 واط	236	178	150	166	6
	NV-BRF20027-		21.46 واط	32.56 واط	280	230	200	216	6
	NV-BRF40027-		43.5W	66 واط	486	428	400	416	6
جميع النماذج المذكورة أعلاه هي نماذج أساسية في صناعتنا: نحن نستخدم قوالب 3M، ويمكن تخصيص أي أبعاد ضمن نطاق 3M.

ملاحظات: جميع المصابيح تعمل بجهد خرج 24 فولت، يرجى إبلاغنا مسبقًا إذا كنت تريد جهد 12 فولت.

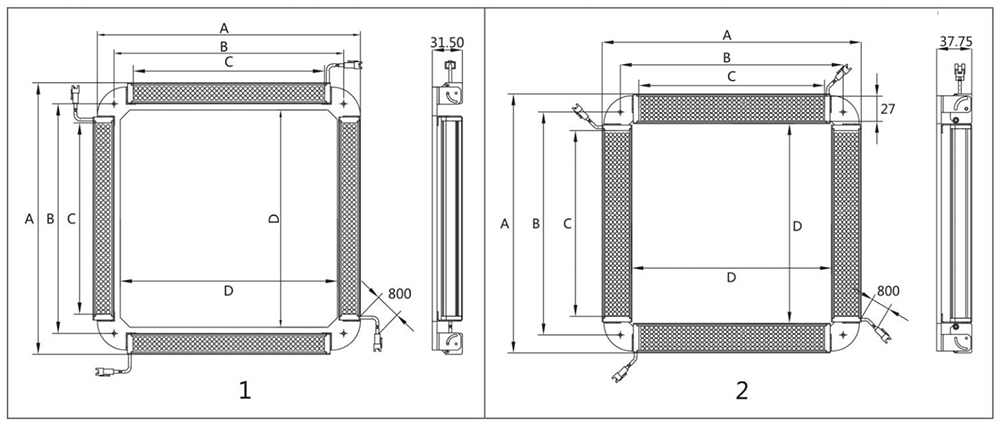

مخطط التركيب

التطبيقات

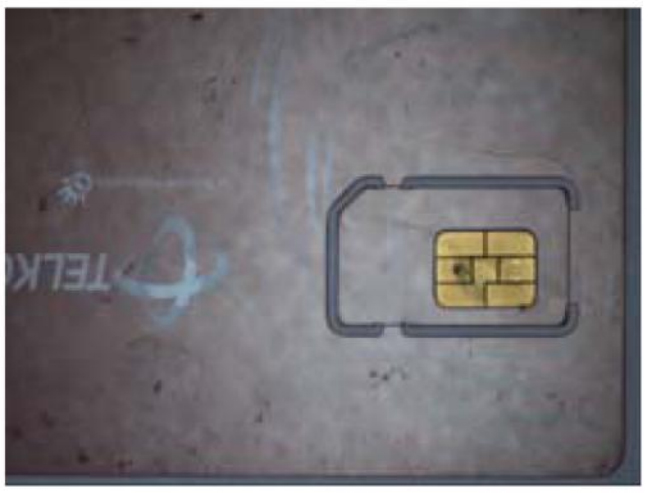

◇ افحص مظهر البطاقات
◇ الموديل: NV-BRT20027-W
◇ استخدم مصابيح شريطية مدمجة، وقم بالإضاءة من 0 إلى 90 درجة بشكل موحد، بحيث يمكن رؤية الخدوش والضربات بوضوح.

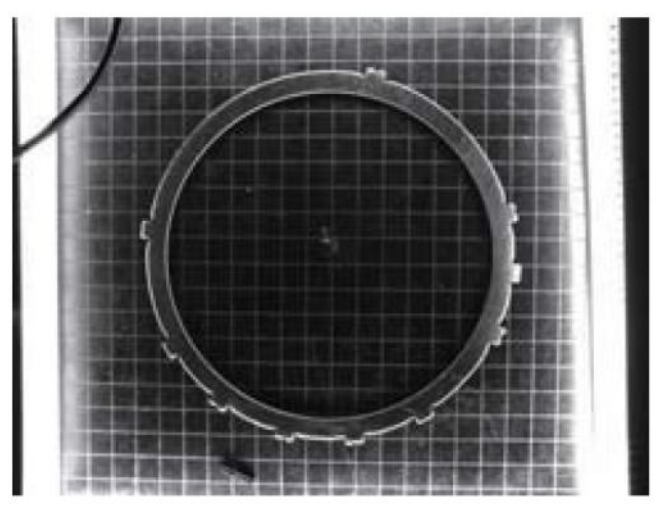

◇ افحص قطع غيار السيارات
◇ الموديل: NV-BRF30027-W
◇ استخدم مصابيح شريطية مدمجة، وقم بالإضاءة من 0 إلى 90 درجة بشكل موحد، بحيث يمكن رؤية الخدوش والضربات بوضوح.
