0102030405
سمات
◇ مصفوفة LED عالية السطوع وعالية الكثافة
◇ يمكن اختيار لوحة تشتيت الضوء والطلاء البصري ذي النفاذية المختلفة
◇ اعتماد تقنية اللحام بالتدفق، مما يسهل التركيب، ويتميز بتصميم صغير الحجم
◇ تم تصميم القالب بشكل يسمح بتقطيعه بأي أبعاد
◇ تبديد جيد للحرارة
مجالات التطبيق
◇ افحص المظهر العام للأبعاد الكبيرة
◇ فحص عيوب العبوة
◇ فحص عيوب لوحات شاشات الكريستال السائل كبيرة الحجم
◇ افحص استواء الموصل وموضعه الصحيح
◇ افحص الخدوش السطحية والعلامات والكسور والحواف وما إلى ذلك.

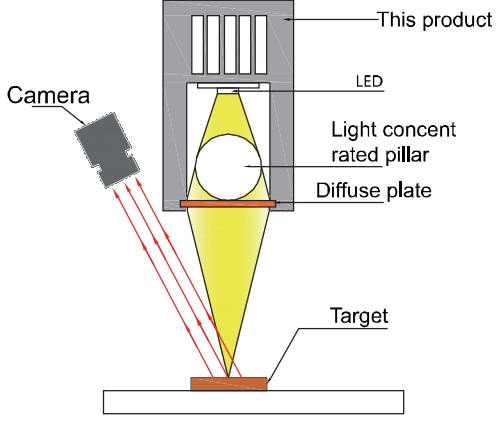

بنية الإضاءة
دليل الاختيار
| نيفادا | LN | D# | أحمر/أخضر/أزرق/أبيض |
|---|---|---|---|
| رؤية جديدة | ضوء المسح الخطي | طول منطقة الانبعاث | لون |
المؤشر الفني
| لون (الطول الموجي) | الأحمر: 620-630 نانومتر | الأخضر: 525-530 نانومتر | الأزرق: 465-470 نانومتر | |
|---|---|---|---|---|
| درجة حرارة اللون الأبيض 6600-7000 كيلو هرتز | الأشعة فوق البنفسجية: 365-395 نانومتر | الأشعة تحت الحمراء: 850/940 نانومتر | ||
| بيئة التشغيل | درجة الحرارة: من 0 إلى 50 درجة مئوية، الرطوبة: من 20% إلى 85% رطوبة نسبية | |||
| حياة | 100,000 ساعة من وقت الخدمة النظري (يعتمد على بيئة التشغيل، وليس ضمانًا). | |||
| وحدة تحكم متوافقة | وحدة تحكم تناظرية، وحدة تحكم رقمية، وحدة تحكم تيار ثابت | سلسلة NV-LU ضوء مسح خطي على شكل قبة | ||
| ملحق اختياري | 1. مصدر الضوء ومحول العدسة. | |||
| 2. لوحة تشتيت، لوحة استقطاب. (النفاذية الاختيارية: 60%، 70%، 80%، 90%) | ||||
| 3. كابل تمديد: 1 متر / 2 متر / 5 متر / 10 متر / 15 متر (نوعان من مواد غلاف السلك: PVC صلب؛ سيليكون لين.) | ||||
| ضمان | ضمان لمدة عام، عينات مجانية ودعم فني (يدفع المشتري تكاليف الشحن) | |||
| تخصيص الإضاءة | نقدم خدمات التصميم والتطوير وفقًا لاحتياجات العملاء الفردية، لتحقيق أفضل النتائج البصرية. | |||
معايير الإضاءة (الجهد 24 فولت)
| قالب | نموذج | لون (أحمر/أخضر/أزرق/أبيض) | الطاقة (واط) | الأبعاد | عدد الصفوف | صورة رقم | |
|---|---|---|---|---|---|---|---|
| مدخل | الناتج
| طول منطقة الانبعاث أ | |||||
| ضوء المسح الخطي | NV-LN75- | 10 واط | 16 واط | 75 | 1 | 1 | |
| NV-LN120- | 15 واط | 24 واط | 120 | 1 | |||
| NV-LN225- | 25W | 40 واط | 226 | 1 | |||
| NV-LN300- | 35 واط | 56 واط | 302 | 1 | |||
| NV-LN375- | 48 واط | 52 واط | 377 | 1 | |||
| NV-LN525- | 60 واط | 96W | 525 | 1 | |||
| NV-LN450- | 72 واط | 78 واط | 452 | 1 | |||
| NV-LN600- | 70W | 112 واط | 602 | 1 | |||
| NV-LN578- | 63W | 99W | 578 | 1 | |||
| NV-LN900- | 105 واط | 168 واط | 902 | 1 | |||
| NV-LN1100- | 115 واط | 184 واط | 1102 | 1 | 2 | ||
| NV-LN1200- | 140 واط | 224 واط | 1202 | 1 | |||
| NV-LN1300- | 150 واط | 240 واط | 1302 | 1 | |||
| NV-LN1400- | 160 واط | 256 واط | 1400 | 1 | |||
| NV-LN1500- | 175 واط | 280 واط | 1500 | 1 | |||
| NV-LN2015- | 235W | 376W | 2000 | 1 | |||
| يبلغ طول هذا القالب 4 أمتار، ويمكن تخصيص جميع مناطق الانبعاث التي تكون أبعادها من مضاعفات 75 مم. يرجى التواصل معنا لمزيد من التفاصيل. | |||||||

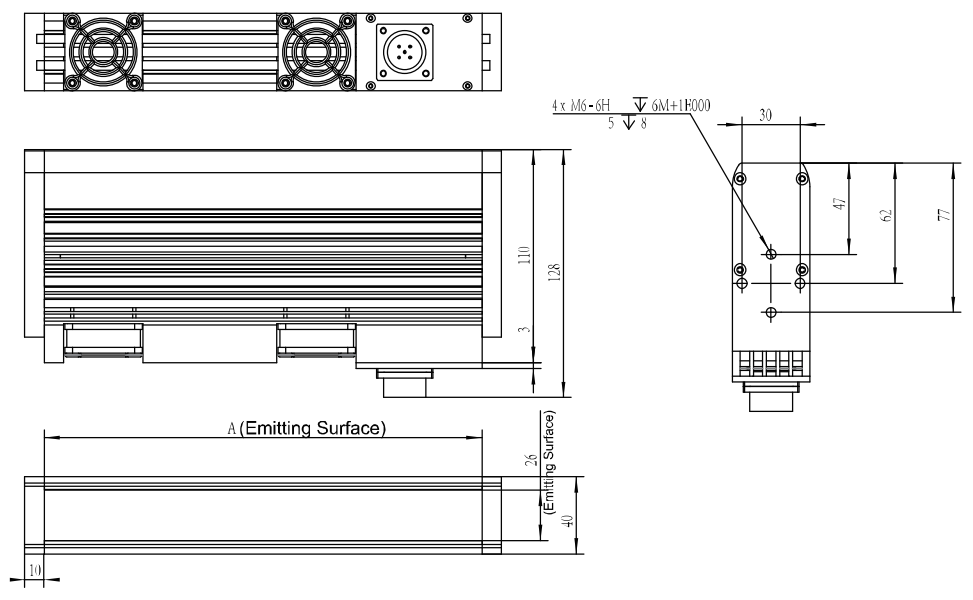

مخطط التركيب
الصور أدناه خاصة بإضاءة خطية عالية السطوع وكبيرة الحجم؛ أما الصور الخاصة بالإضاءة الخطية صغيرة الحجم، فيرجى التواصل معنا.
