سلسلة NV-THP من الإضاءة الخلفية المتوازية لأنظمة الرؤية الآلية

تستخدم الإضاءة الخلفية المتوازية مادة نقل ضوئي خاصة لتحسين مسار الضوء، كما تعمل مصفوفة رقائق LED عالية الكثافة على تحسين تجانس وكفاءة الإضاءة. وهذا يُسهّل تصميم إضاءة بأبعاد مختلفة، خاصةً في الحالات التي تتطلب تأثيرًا أفضل من حيث التوازي ووضوح الخطوط.

اتصل بنا تحميل

تفاصيل المنتج

وصف المنتج

ملخص التقنيات تحميل

سمات

◇ يمكن دمجها مع أحجام متعددة لمنطقة الانبعاث
◇ تم اعتماد تقنية اللحام بالتدفق، مما يسهل التركيب من الجانب
◇ أسرع في تطوير أبعاد جديدة، وتجانس عالٍ، وفعالية عالية من حيث التكلفة
◇ تم استخدام مادة نقل بصري خاصة، مما يوفر توازياً أفضل وتجانساً أعلى.

مجالات التطبيق

◇ افحص ارتفاع مستوى السائل والشوائب الموجودة فيه
◇ افحص شكل المنتجات الدائرية والمسافة بين المنتجات المستهدفة
◇ افحص سلك المصهر، وارتفاع وتسطيح طرف الموصل
◇ افحص كسر الحافة الخارجية
◇ تحقق من وجود أي خطأ في أبعاد المظهر تحت إضاءة موحدة

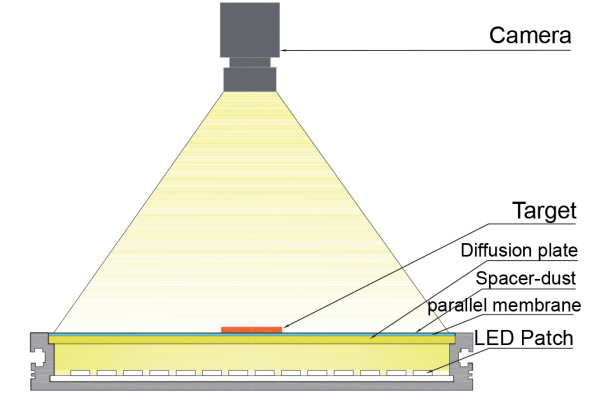

هيكل الإضاءة

دليل الاختيار

نيفادا	THP-	**	**	أحمر/أخضر/أزرق/أبيض
رؤية جديدة	إضاءة خلفية متوازية	طول منطقة الانبعاث	عرض منطقة الانبعاث	لون

المؤشر الفني

اللون (الطول الموجي)	الأحمر: 620-630 نانومتر	الأخضر: 525-530 نانومتر	الأزرق: 465-470 نانومتر
اللون (الطول الموجي)	درجة حرارة اللون الأبيض 6600-7000 كلفن	الأشعة فوق البنفسجية: 365-395 نانومتر	الأشعة تحت الحمراء: 850/940 نانومتر
بيئة التشغيل	درجة الحرارة: من 0 إلى 50 درجة مئوية، الرطوبة: من 20% إلى 85% رطوبة نسبية
حياة	100,000 ساعة من وقت الخدمة النظري (يعتمد على بيئة التشغيل، وليس ضمانًا).
وحدة تحكم متوافقة	وحدة تحكم تناظرية، وحدة تحكم رقمية، وحدة تحكم تيار ثابت
ملحق اختياري	1. مصدر الضوء ومحول العدسة.
	2. لوحة تشتيت، لوحة استقطاب. (النفاذية الاختيارية: 60%، 70%، 80%، 90%)
	3. كابل تمديد: 1 متر / 2 متر / 5 متر / 10 متر / 15 متر (نوعان من مواد غلاف السلك: PVC صلب؛ سيليكون لين.)
ضمان	ضمان لمدة عام، عينات مجانية ودعم فني (يدفع المشتري تكاليف الشحن)
تخصيص الإضاءة	نقدم خدمات التصميم والتطوير وفقًا لاحتياجات العملاء الفردية، لتحقيق أفضل النتائج البصرية.

تحميل

معايير الإضاءة (الجهد 24 فولت أو 48 فولت)

قالب	نموذج	لون (أحمر/أخضر/أزرق/أبيض/أشعة تحت الحمراء)	الطاقة (واط)		الأبعاد					رقم الصورة تركيب
قالب	نموذج	لون (أحمر/أخضر/أزرق/أبيض/أشعة تحت الحمراء)	الناتج	الناتج	أ	ب	ج	د	و	رقم الصورة تركيب
المحاذاة إضاءة خلفية	NV-THP4040		2W	2.4 واط	40	40	30	6	15.5	1
	NV-THP5050		2.1 واط	2.7 واط	50	50	36	6	15.5
	NV-THP6060		2.88 واط	4.4 واط	60	60	30	16	13.5
	NV-THP9060		4.32W	6.6 واط	90	60	68	10	15.5
	NV-THP7070		4 واط	5.1 واط	70	70	52	10	15.5
	NV-THP8080		8 واط	9.6 واط	80	80	58	12	15.5
	NV-THP9090		5.04 واط	7.7 واط	90	90	60	16	12.5
	NV-THP100100		8.4 واط	10.8 واط	100	100	100	16	22
	NV-THP150150		18.4 واط	24.3W	150	150	128	16	15.5
	NV-THP180180		26.3W	36.4 واط	180	180	140	26	20	2
	NV-THP250250		52.5W	67.5W	250	250	210	26	20
	NV-THP300300		75.6 واط	97.2W	300	300	260	26	23
	NV-THP500400		168 واط	234.9W	500	400	460	26	23
تم تصميم قالب هذه السلسلة على هذا النحو، وهذه المعايير هي فقط للرجوع إليها، مخطط التثبيت بعد 250250 يرجى الاتصال بنا للحصول على أحدث تصميم.

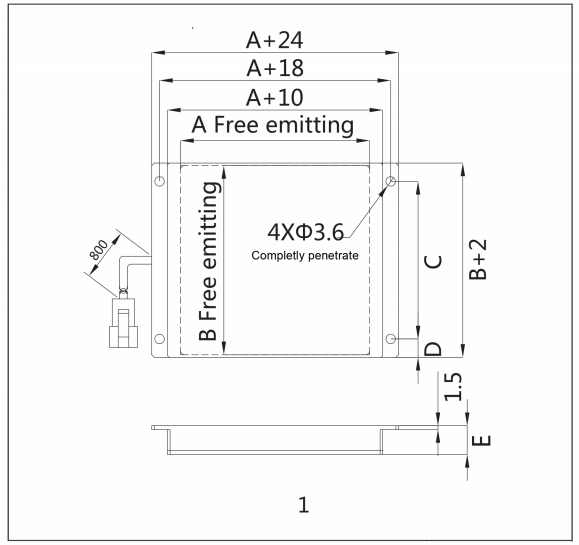

مخطط التركيب

التطبيقات

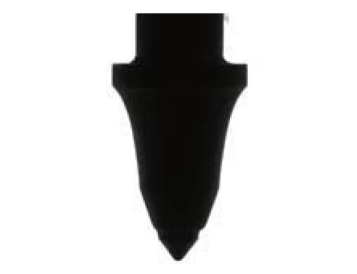

◇ افحص شكل جزيئات المعدن
◇ الموديل: NV-TH9090-B
◇ أضف غشاءً بصريًا خاصًا، واجعل الضوء يشع بشكل متوازٍ تقريبًا، لجعل الخطوط العريضة أكثر وضوحًا.

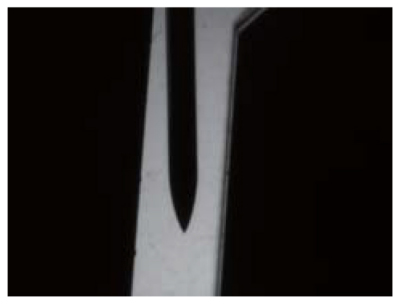

◇ افحص طرف إبرة الحقن الطبية
◇ الموديل: NV-THP5050-R
◇ أضف غشاءً بصريًا خاصًا، واجعل الضوء يشع بشكل متوازٍ تقريبًا، واستخدم قدرة الضوء الأحمر على اختراق الغلاف البلاستيكي، لجعل خط المحيط أكثر وضوحًا.
