Kreuzschienen-α-β-Achsen-manuelle Verschiebungs-Präzisionsschlitten
Parameter der manuellen Stufen und Folien
| Modell | Bewegungsart | Oberflächengröße | Antriebsart | Mittelhöhe | Plattformdicke | Reisen | Tragfähigkeit | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|
| MEHR+WENIGER- | XGSX40-40-L | A | 40 mm x 40 mm | Schnecke und Zahnrad | 40±0,2 | 20 | ±10° | 28,4 N (3 kgf) | 0,13 kg |

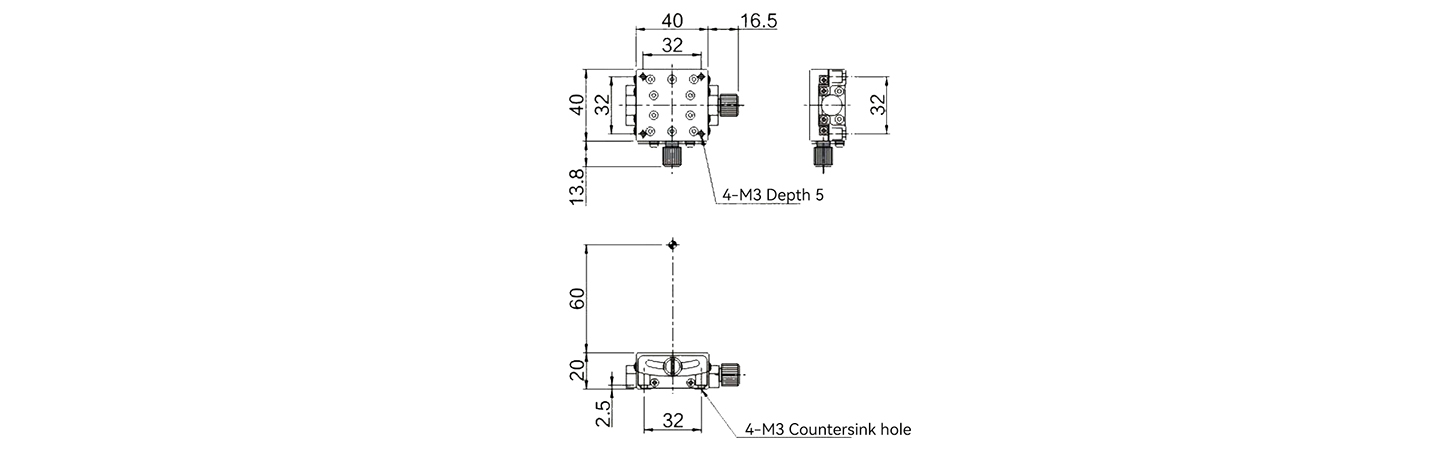

| MEHR+WENIGER- | XGSX40-60-L | A | 40 mm x 40 mm | Schnecke und Zahnrad | 60±0,2 | 20 | ±6° | 28,4 N (3 kgf) | 0,13 kg |

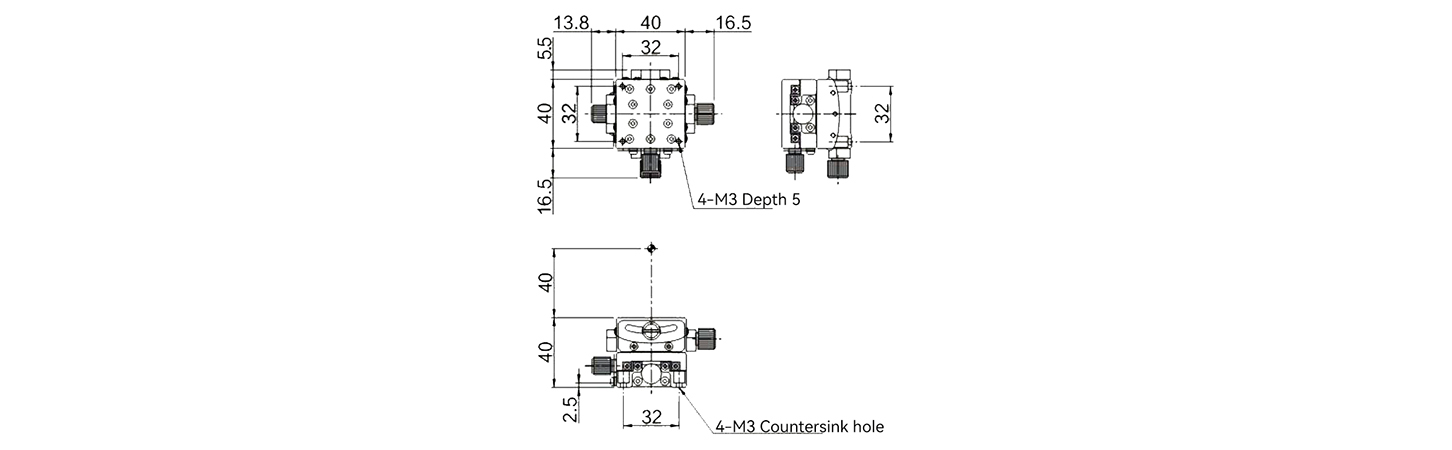

| MEHR+WENIGER- | XGSY40-40-L | ab | 40 mm x 40 mm | Schnecke und Zahnrad | 40±0,4 | 40 | (obere) α-Achse ±10°, (untere) β-Achse ±6° | 28,4 N (3 kgf) | 0,26 kg |

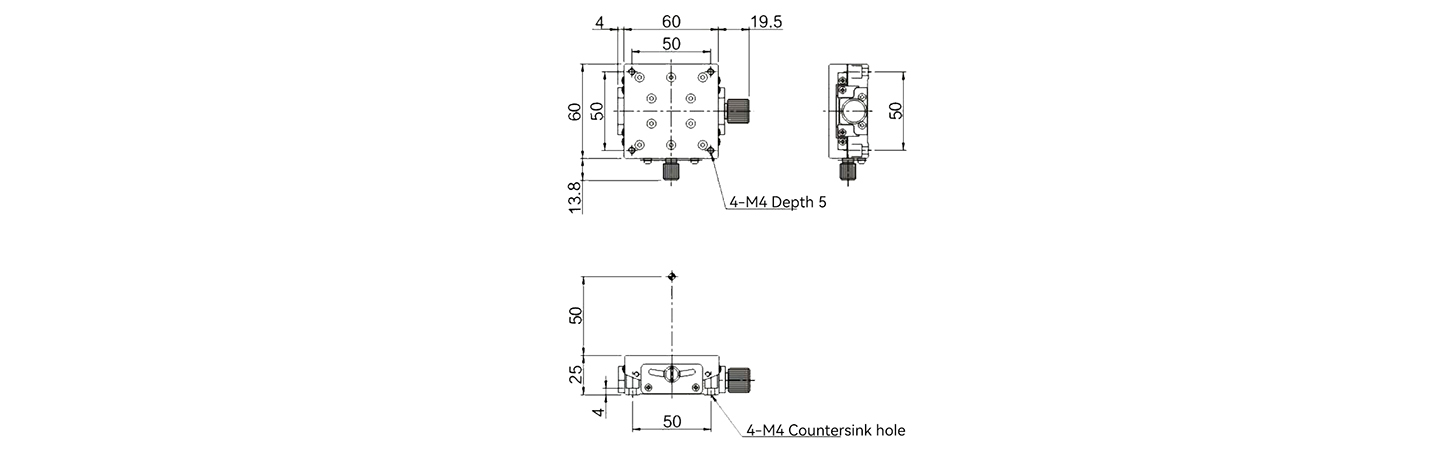

| MEHR+WENIGER- | XGSX60-50-L | A | 60 mm x 60 mm | Schnecke und Zahnrad | 50±0,2 | 25 | ±10° | 49 N (5 kgf) | 0,32 kg |
| MEHR+WENIGER- | XGSX60-75-L | A | 60 mm x 60 mm | Schnecke und Zahnrad | 75±0,2 | 20 | ±6° | 49 N (5 kgf) | 0,32 kg |

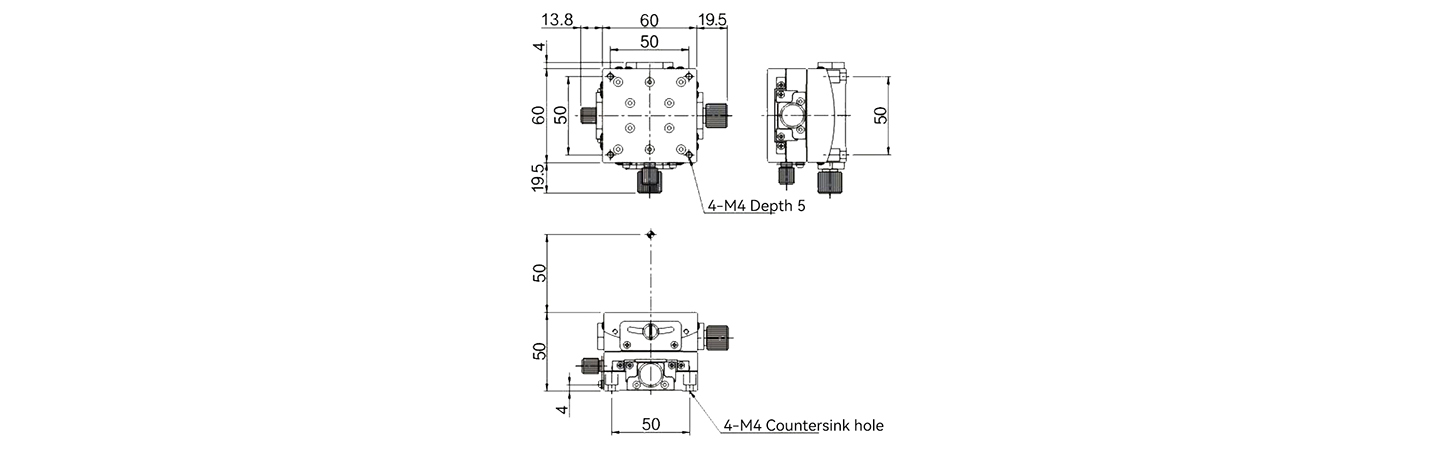

| MEHR+WENIGER- | XGSY60-50-L | ab | 60 mm x 60 mm | Schnecke und Zahnrad | 50±0,4 | 50 | (Oben) α-Achse ±10°, (unten) β-Achse ±6° | 49 N (5 kgf) | 0,64 kg |

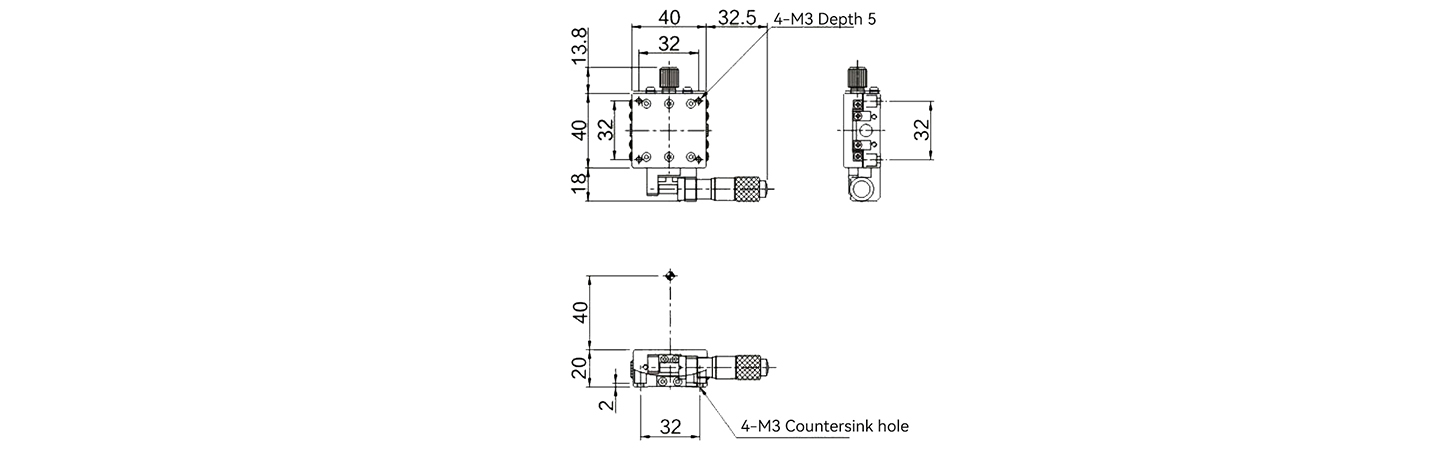

| MEHR+WENIGER- | XGFX40-40-L | A | 40 mm x 40 mm | Mikrometerkopf | 40±0,2 | 20 | ±7° | 28,4 N (3 kgf) | 0,13 kg |

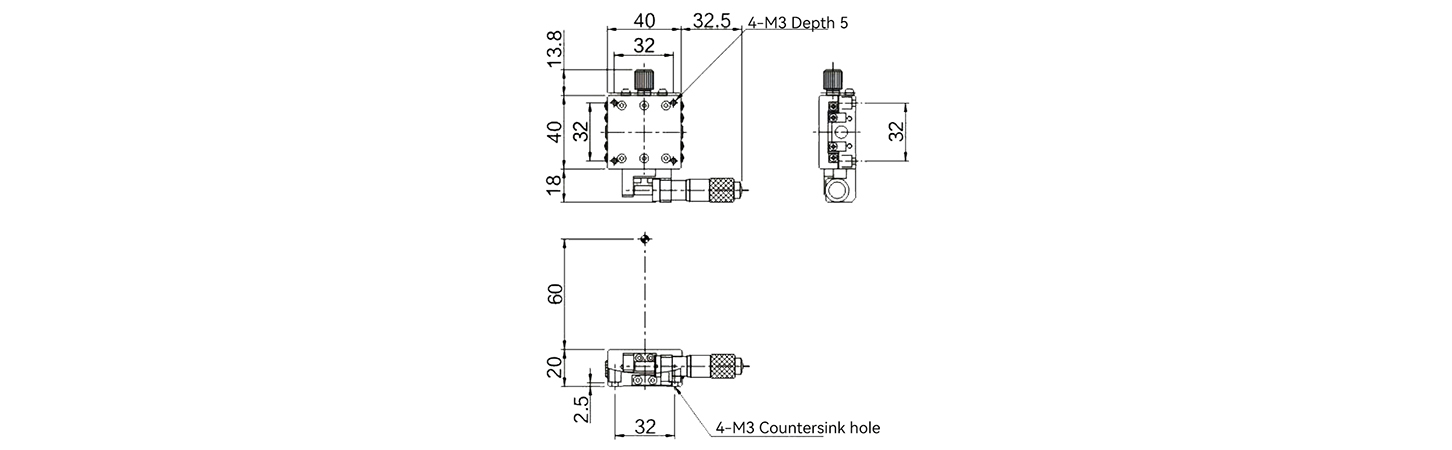

| MEHR+WENIGER- | XGFX40-60-L | A | 40 mm x 40 mm | Mikrometerkopf | 60±0,2 | 20 | ±6° | 28,4 N (3 kgf) | 0,13 kg |

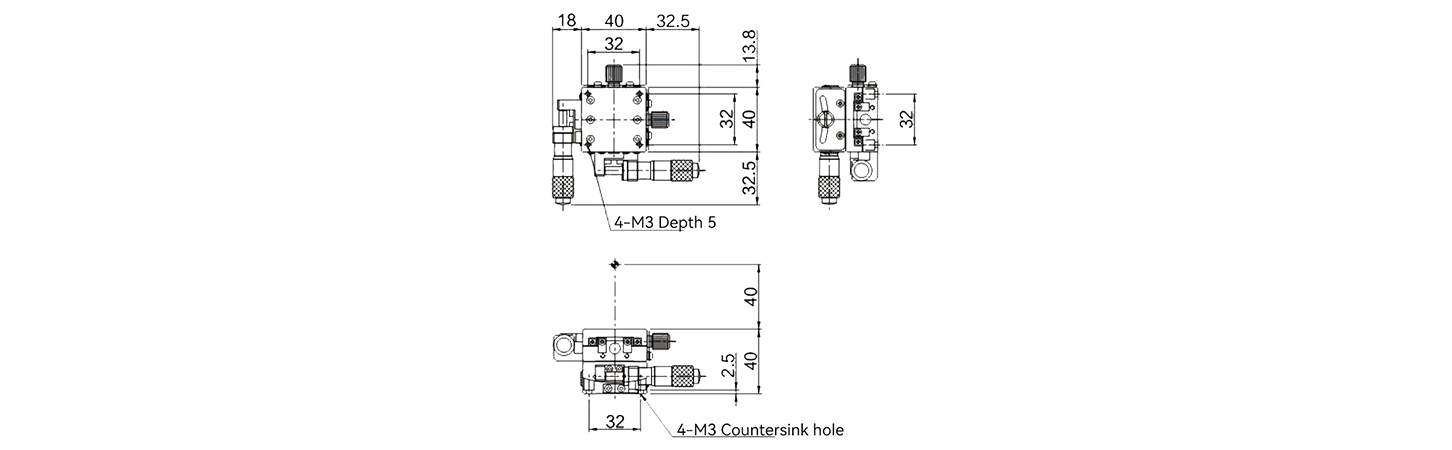

| MEHR+WENIGER- | XGFY40-40L | ab | 40 mm x 40 mm | Mikrometerkopf | 40±0,4 | 40 | (Oben) α-Achse ±7°, (unten) β-Achse ±6° | 28,4 N (3 kgf) | 0,13 kg |

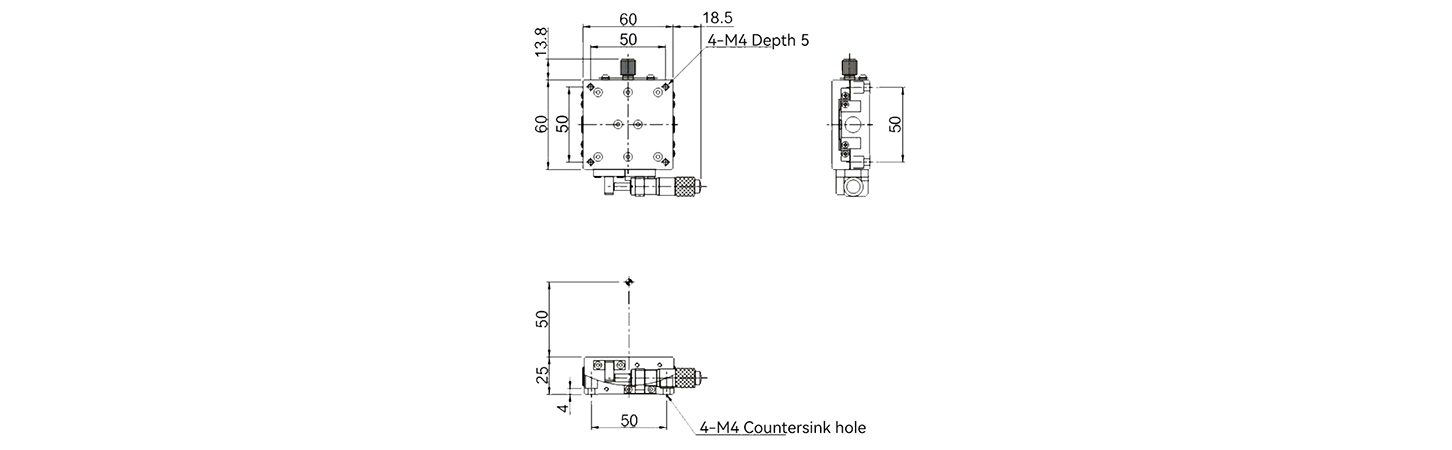

| MEHR+WENIGER- | XGFX60-50-L | A | 60 mm x 60 mm | Mikrometerkopf | 50±0,2 | 25 | ±6° | 49 N (5 kgf) | 0,29 kg |

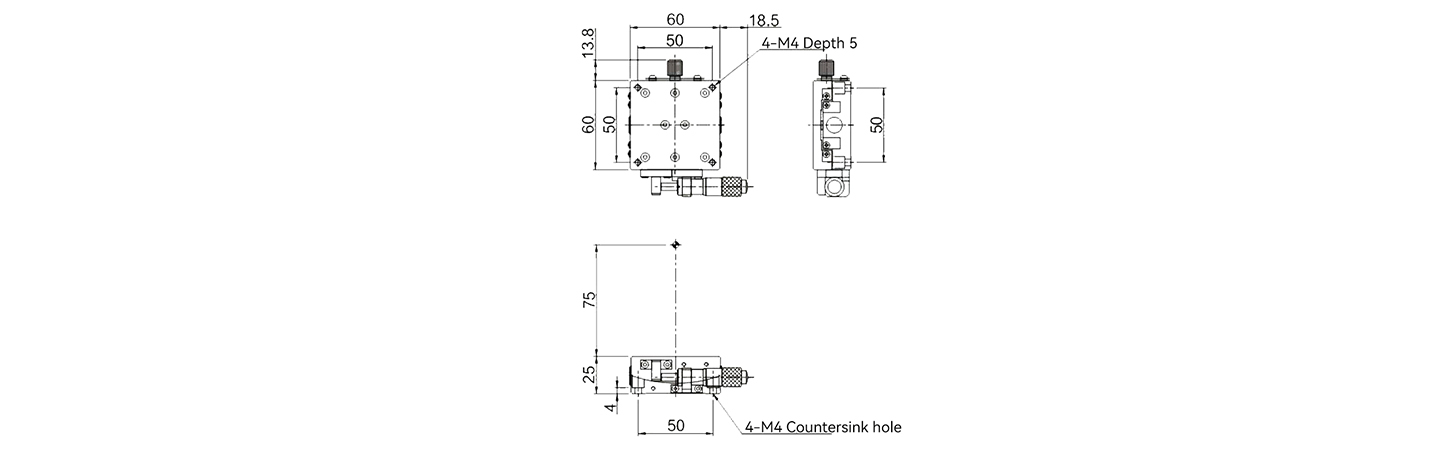

| MEHR+WENIGER- | XGFX60-75-L | A | 60 mm x 60 mm | Mikrometerkopf | 75±0,2 | 25 | ±4° | 49 N (5 kgf) | 0,29 kg |

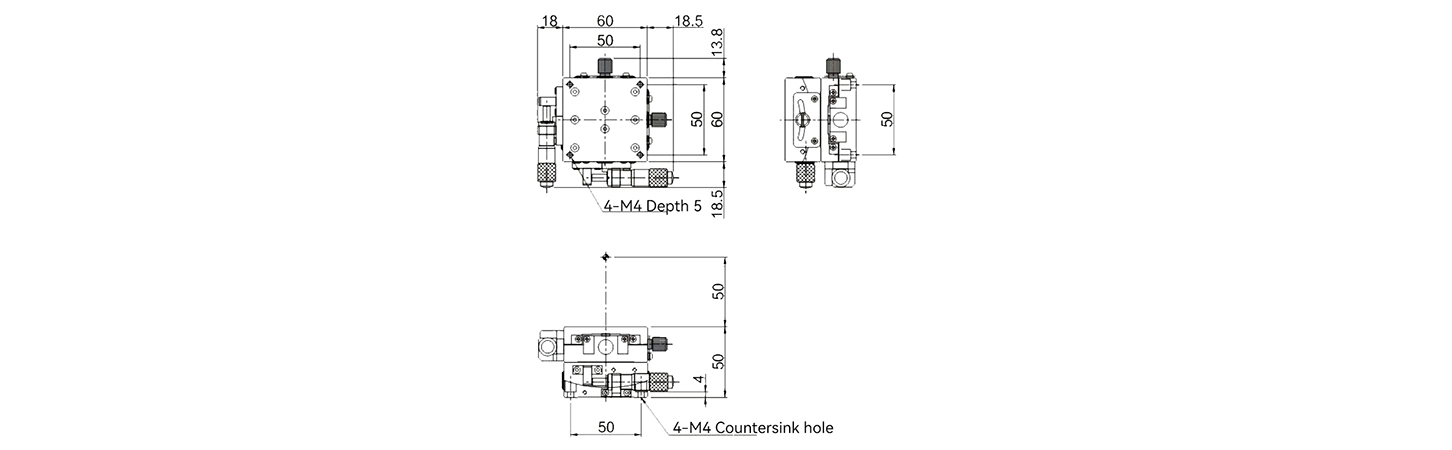

| MEHR+WENIGER- | XGFY60-50-L | ab | 60 mm x 60 mm | Mikrometerkopf | 50±0,4 | 50 | (Oben) α-Achse ±6°, (unten) β-Achse ±4° | 49 N (5 kgf) | 0,58 kg |
