Hochdichte UV/IR-LED-Array-Leuchten für die maschinelle Bildverarbeitung

Die Kombination von UV-Licht mit einem hochdichten UV-LED-Partikelarray macht selbst feinste Defekte in mehreren Dimensionen und bei geringerem Arbeitsabstand deutlicher sichtbar. Zudem hellt das UV-Licht das UV-Gel auf und optimiert so die Bildgebung.

Kontaktieren Sie uns Herunterladen

Produktdetails

Produktbeschreibung

Überblick Technologien Herunterladen

Merkmale

◇ Hochdichte LED-Anordnung
◇ Verschiedene Abstrahlwinkel können individuell angepasst werden
◇ UV-LED-Licht hat eine kürzere Wellenlänge und eine bessere Streuung
◇ Wellenlöttechnologie sorgt für verbesserte Produktqualität und einfache Installation

Anwendungsgebiete

◇ Überprüfen Sie das Leiterplattensubstrat
◇ Überprüfen Sie die Verklebungen in der Automobilindustrie
◇ Überprüfen Sie die IC-Elementkennzeichnungen und die Verklebung des Steckverbinders.
◇ Prüfen Sie die Oberfläche auf Kratzer, Markierungen, Brüche, Ränder usw.

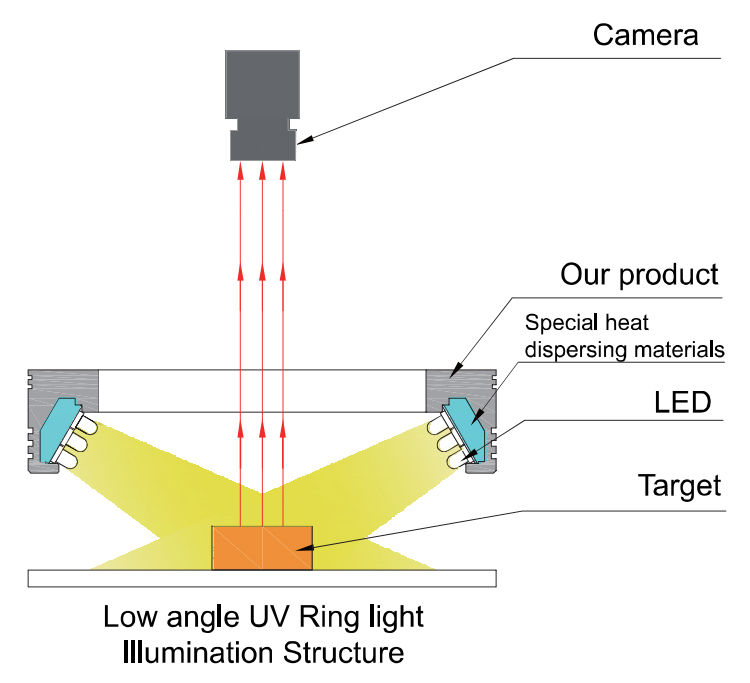

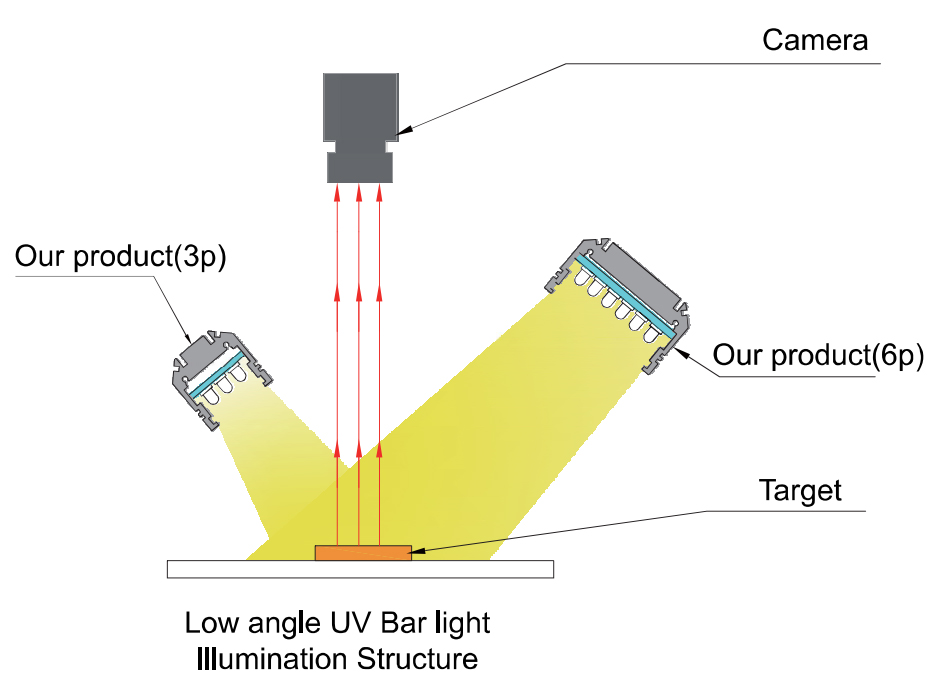

Beleuchtungsstruktur

Auswahlhilfe

NV	DR	##	A##	UV/IR
Neue Vision	Ringlicht	Außendurchmesser	Emissionswinkel	Farbe

NV	DR	##	17/27	UV/IR
Neue Vision	Lichtleiste	Länge der Emissionsfläche	Breite des Emissionsbereichs	Farbe

Technischer Index

Farbe (Wellenlänge)	Rot: 620–630 nm	Grün: 525–530 nm	Blau: 465–470 nm
Farbe (Wellenlänge)	Farbtemperatur Weiß 6600-7000K	UV: 365-395 nm	IR: 850/940 nm
Betriebsumgebung	Temperatur: 0 bis 50 °C, Luftfeuchtigkeit: 20 % bis 85 % relative Luftfeuchtigkeit
Lebensdauer	Theoretische Betriebsdauer: 100.000 Stunden (Abhängig von den Betriebsbedingungen, keine Garantie.)
Kompatibler Controller	Analogregler, Digitalregler, Konstantstromregler
Optionales Zubehör	1. Lichtquelle und Objektivadapter.
	2. Diffusionsplatte, Polarisationsplatte. (Optische Transmission: 60 %, 70 %, 80 %, 90 %)
	3. Verlängerungskabel: 1 m/2 m/5 m/10 m/15 m (2 Arten von Kabelummantelungsmaterialien: hartes PVC; weiches Silikon.)
Garantie	Ein Jahr Garantie, kostenlose Muster und technischer Support (Käufer trägt die Versandkosten).
Lichtanpassung	Wir bieten Design- und Entwicklungsdienstleistungen an, die auf die individuellen Bedürfnisse unserer Kunden zugeschnitten sind, um optimale Bildeffekte zu erzielen.

Herunterladen

Lichtparameter (Spannung: 24 V)

Schimmel	Modell	Farbe (R/G/B/W)	Leistung (W)		Abmessungen					Bild
Schimmel	Modell	Farbe (R/G/B/W)	Ausgabe	Ausgabe	Außendurchmesser (mm) A	Innendurchmesser (mm) B	Befestigungsloch C	Dicke D	Menge der Reihe	Nummer
Flacher Winkel 60-75°	NV--DR75-A60-		2,3 W	3,6 W	75	40	60	22	3	1
	NV--DR90-A60-		3,9 W	5,9 W	90	54	75	23	3
	NV--DR100-A60-		4,4 W	6,4 W	100	63	84	23	3
	NV--DR120-A60-		5,1 W	10,1 W	120	87	100	30	3
Horizontaler Flachwinkel 60-75°	NV--DR75-A90-		0,6 W	1,8 W	76	41	56	10,5	1	2
	NV--DR96-A90-		0,8 W	2W	96	61	80	10,5	1
	NV--DR126-A90-		1,6 W	2,4 W	126	91	110	10,5	1
3 Reihen Lichtleiste	NV--BR5317-		0,87 W	1,32 W	53	-	-	-	2	3
	NV--BR9817-		1,6 W	2,42 W	98	-	-	-	2
	NV--BR18517-		3,05 W	4,62 W	185	-	-	-	2
	NV--BR24817-		4,06 W	6,16 W	248	-	-	-	2
6 Reihen Lichtleiste	NV--BR7027-		1,89 W	2,86 W	70	-	-	-	3	4
	NV--BR9827-		2,61 W	3,96 W	98	-	-	-	3
	NV--BR15027-		4,06 W	6,16 W	148	-	-	-	3
	NV--BR20027-		5,37 W	8,14 W	200	-	-	-	3
Die oben aufgeführten Modelle sind lediglich Standardmodelle von UV-Lampen in unserer Branche: Wir verwenden 3M-Formen, wobei alle Abmessungen innerhalb der 3M-Vorgaben möglich sind (3-reihige LED-Partikel, deren Abmessungen Vielfache von 8,8 mm sind, und 6-reihige LED-Partikel). (Größen, die Vielfache von 5,28 mm sind) können individuell angepasst werden. 95 % der Modelle in dieser Broschüre können individuell angepasst werden. IR- und UV-Licht, falls Sie es benötigen, kontaktieren Sie uns bitte für weitere Informationen.

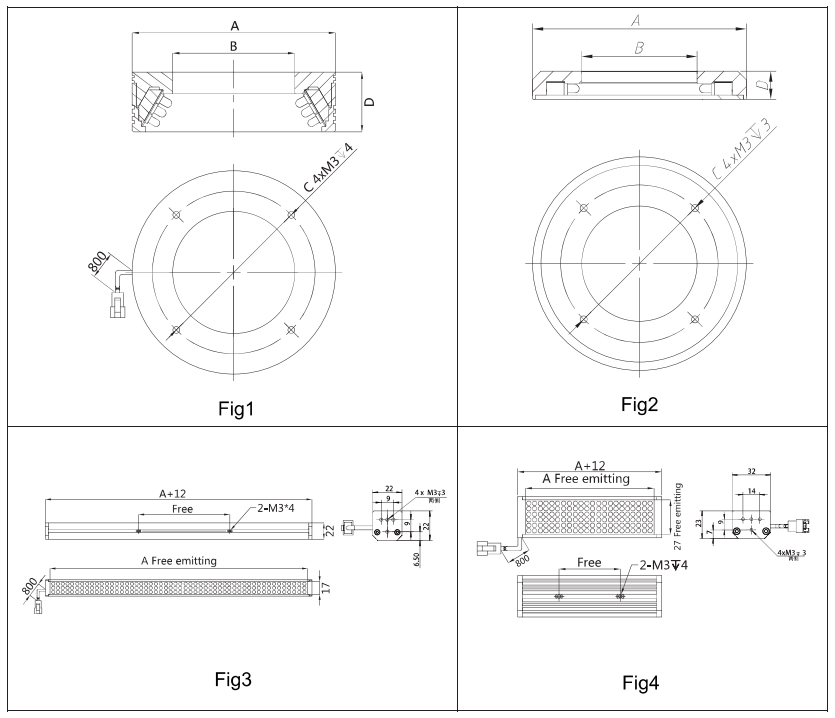

Installationsdiagramm

Anwendungen

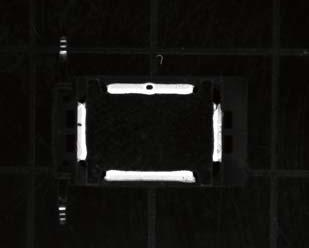

◇ Überprüfen Sie die Verklebung des Lautsprecheranschlusses Ihres Mobiltelefons.
◇ Modell: NV-DR90-A60-UV01
◇ Um die Länge und Gleichmäßigkeit der Verklebung am Lautsprecheranschluss eines Mobiltelefons zu prüfen, wählen Sie den optimalen Einfallswinkel und das entsprechende Wellenlängenband der UV-Lampe, um die beste Prüfwirkung zu erzielen.
