Mehrfarbiges AOI-Licht zur Inspektion von Lötstellen auf Leiterplatten

AOI-Licht besteht aus einem Multi-Winkel-, Multi-Farben- und hochdichten LED-Partikelarray, das die Größe und Neigung verschiedener Oberflächen in unterschiedlichen Winkeln reflektiert.

Kontaktieren Sie uns Herunterladen

Produktdetails

Produktbeschreibung

Überblick Technologien Herunterladen

Merkmale

◇ Ein hochdichtes 4-Farben-LED-Array mit mehreren Blickwinkeln zeigt 3D-Informationen der Lötstelle aus verschiedenen Richtungen an.
◇ Mehrere Abstrahlwinkel kombiniert und anpassbar (die Kombination mit koaxialem Licht erzielt eine bessere Wirkung)
◇ Diffusorplatten mit unterschiedlichen Transmissionsgraden sind optional erhältlich, um die Reflexion an der Oberfläche des Zielobjekts zu reduzieren und die Gleichmäßigkeit des Lichts zu erhöhen.
◇ Wellenlöttechnologie, einfache Installation, kompaktes Design

Anwendungsgebiete

◇ Überprüfen Sie das allgemeine Erscheinungsbild großer Produkte
◇ Glas, Papier und Folie prüfen
◇ Prüfen Sie die Oberfläche auf Kratzer, Markierungen, Brüche, Ränder usw.
◇ Untersuchen Sie die konkav-konvexen Oberflächen, Punkte, Linien und Kratzer.

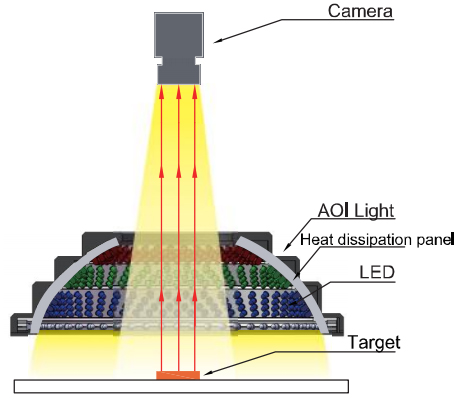

Beleuchtungsstruktur

Auswahlhilfe

NV	AOI	##	RGB/ RGB W
Neue Vision	AOI-Linienlicht	Außendurchmesser	Farbe

Technischer Index

Farbe (Wellenlänge)	Rot: 620–630 nm	Grün: 525–530 nm	Blau: 465–470 nm
Farbe (Wellenlänge)	Farbtemperatur Weiß 6600-7000K	UV: 365-395 nm	IR: 850/940 nm
Betriebsumgebung	Temperatur: 0 bis 50 °C, Luftfeuchtigkeit: 20 % bis 85 % relative Luftfeuchtigkeit
Lebensdauer	Theoretische Betriebsdauer: 100.000 Stunden (Abhängig von den Betriebsbedingungen, keine Garantie.)
Kompatibler Controller	Analogregler, Digitalregler
Optionales Zubehör	1. Fan
	2. Optische Kontrollfolie, diffuse Ebene (optische Lichtdurchlässigkeit: 60 %, 70 %, 80 %, 90 %); ermöglicht Hintergrundbeleuchtung
	3. Verlängerungskabel: 1 m/2 m/5 m/10 m/15 m (2 Arten von Kabelummantelungsmaterialien: hartes PVC; weiches Silikon.)
Garantie	Ein Jahr Garantie, kostenlose Muster und technischer Support (Käufer trägt die Versandkosten).
Zertifikate	CE RoHS ISO9001 ISO14001

Herunterladen

Lichtparameter (Spannung: 24 V)

Schimmel	Modell	Farbe (R/G/B/W)	Leistung (W)		Abmessungen				Bild Nr.
Schimmel	Modell	Farbe (R/G/B/W)	RGB	RGBW	A	B	C	H	Bild Nr.
AOI Licht	NV-AOI 100-RGBW		9,2 W	10,3 W	100	30	50	50	1
	NV-AOI 120RGBW		11,5 W	13W	120	25	55	51,5
	NV-AOI 140-RGBW		15,4 W	16,2 W	140	36	70	75
	NV-AOI 170RGBW		20 W	24,5 W	170	40	78	63
	NV-AOI 200-RGBW		33,1 W	37,8 W	200	66	108	75
	NV-AOI220-RGBW		46W	48,9 W	220	66	102	66,5
	NV-AOI 250-RGBW		54,6 W	59,3 W	250	84	138	78

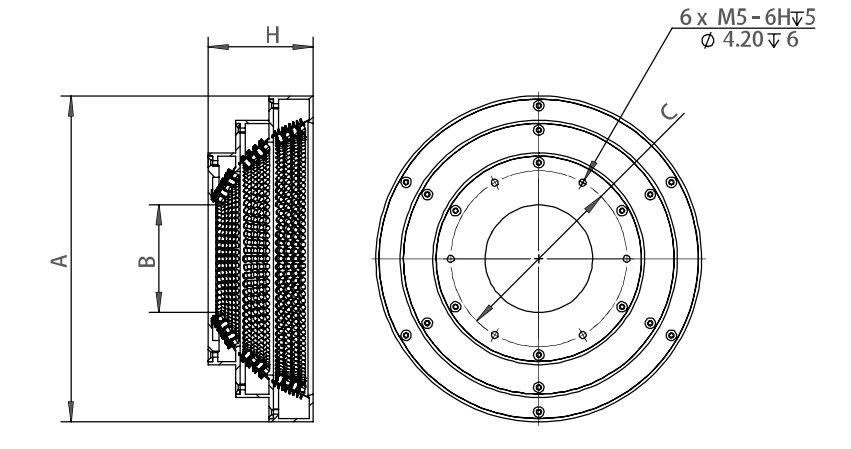

Installationsdiagramm

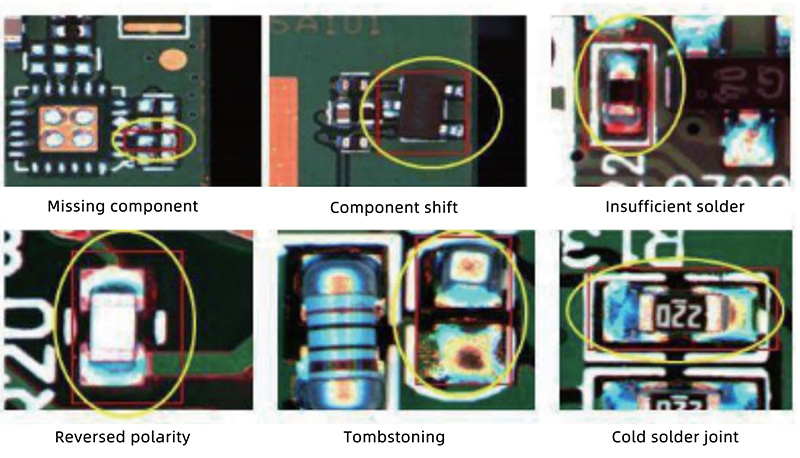

Anwendungen

◇ Überprüfen Sie die Lötstellen und Bauteilfehler der Leiterplatte.
◇ Modell: NV-AOl200-RGBW
Die Schwierigkeit bei der Lötstellenerkennung auf Leiterplatten besteht darin, die Lötoberfläche so zu optimieren, dass sie das Licht der Linse besser reflektiert und somit präzisere Informationen über die Neigung gewonnen werden können. Dreifarbiges oder vierfarbiges AOI-Licht kann Produktinformationen aus verschiedenen Winkeln, durch die Kombination unterschiedlicher Farben und aus verschiedenen Richtungen besser erfassen.
