Präzisionskollimiertes Licht für die maschinelle Bildverarbeitung zur Erkennung von Oberflächenfehlern und für hochpräzise Messungen
Merkmale
◇ Hochintensive, große LED-Partikel
◇ Feinste Defekte auf glatten Oberflächen erkennen
◇ Mehrere Farben optional, individuell anpassbar
◇ Optische Präzision, kompaktes Design
Anwendungsgebiete
◇ Erkennung kleinerer Oberflächenfehler des Produkts
◇ Erkennung von hochdichten Elementprofilen
◇ Hochpräzise Erfassung von Aussehen und Abmessungen

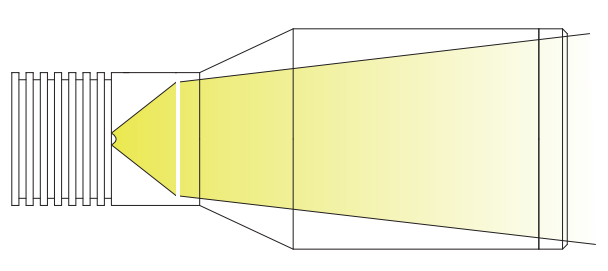

Beleuchtungsstruktur
Auswahlhilfe
| NV | PF | ## | Rot/Grün/Schwarz/Weiß |
|---|---|---|---|
| Neue Vision | Gebündeltes Licht | Punktdurchmesser | Farbe |
Technischer Index
| Farbe (Wellenlänge) | Rot: 620–630 nm | Grün: 525–530 nm | Blau: 465–470 nm |
|---|---|---|---|
| Farbtemperatur Weiß 6600-7000K | UV: 365-395 nm | IR: 850/940 nm | |
| Betriebsumgebung | Temperatur: 0 bis 50 °C, Luftfeuchtigkeit: 20 % bis 85 % relative Luftfeuchtigkeit | ||
| Lebensdauer | Theoretische Betriebsdauer: 100.000 Stunden (Abhängig von den Betriebsbedingungen, keine Garantie.) | ||
| Kompatibler Controller | Analogregler, Digitalregler, Konstantstromregler | ||
| Optionales Zubehör | 1. Lichtquelle und Objektivadapter. | ||
| 2. Diffusionsplatte, Polarisationsplatte. (Optische Transmission: 60 %, 70 %, 80 %, 90 %) | |||
| 3. Verlängerungskabel: 1 m/2 m/5 m/10 m/15 m (2 Arten von Kabelummantelungsmaterialien: hartes PVC; weiches Silikon.) | |||
| Garantie | Ein Jahr Garantie, kostenlose Muster und technischer Support (Käufer trägt die Versandkosten). | ||
| Lichtanpassung | Wir bieten Design- und Entwicklungsdienstleistungen an, die auf die individuellen Bedürfnisse unserer Kunden zugeschnitten sind, um optimale Bildeffekte zu erzielen. | ||
Lichtparameter (Spannung: 24 V)
| Schimmel | Modell | Farbe (R/G/B/W/IR/UV) | Leistung (W) | Abmessungen | Bild Nr. | ||||
|---|---|---|---|---|---|---|---|---|---|
| R | GBW | A | B | C | D | ||||
| Kollimiert Licht | NV-PF20- | 3W | 3W | 32 | 28 | 82 | 41 | 1 | |
| NV-PF50- | 3W | 3W | 56 | 28 | 104 | 35 | |||
| NV-PF70- | 3W | 3W | 74 | 35 | 152 | 56 | |||
| NV-PF90- | 5W | 5W | 102 | 35 | 204 | 56 | |||
| NV-PF120- | 5W | 5W | 130 | 36 | 311 | 70 | |||
| NV-PF200- | 5W | 5W | 205,8 | 36 | 417 | 75 | |||
Hinweis: Bei hochpräzisen Messungen empfiehlt es sich, eine grüne Parallellichtquelle zu verwenden und die Parallellichtquelle sowie die telezentrische Linse auf einer horizontalen Linie auszurichten, um den größtmöglichen telezentrischen Grad und die geringste optische Verzerrung zu erzielen und gleichzeitig ein Bild mit höchster Auflösung zu erhalten.

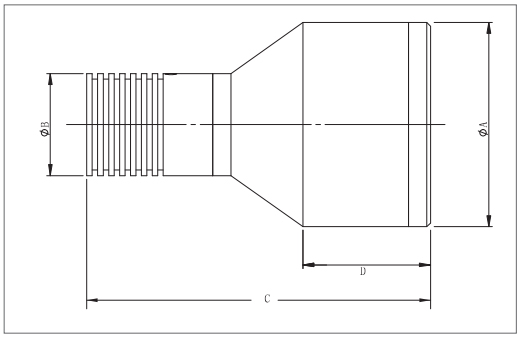

Installationsdiagramm
Anwendungen
◇ Münzoberflächenerkennung
◇ Modell: NV-PF50-W

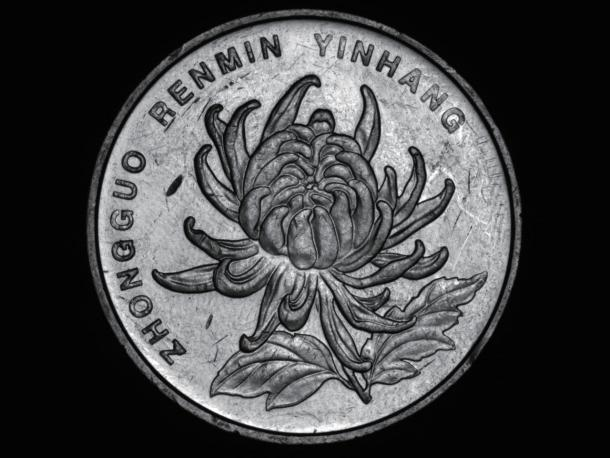

◇ Die Oberflächenstruktur und Kratzer der Münze werden durch eine parallele Lichtquelle hervorgehoben. Die glatten Bereiche erscheinen hell, und die Kratzer und Unebenheiten der beschädigten Stellen sind gut erkennbar, wodurch der Effekt natürlich besser ist.
