Réglage fin de précision du déplacement du chariot rotatif manuel sur l'axe θ
Paramètres des étapes et diapositives manuelles
| Modèle | Type de mouvement | Matériel | Type de transmission | Taille de la surface | Épaisseur de la plate-forme | Voyage | Capacité de charge | valeur d'échelle minimale | Échelle minimale de tête différentielle | Concentricité | Parallélisme | Poids | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

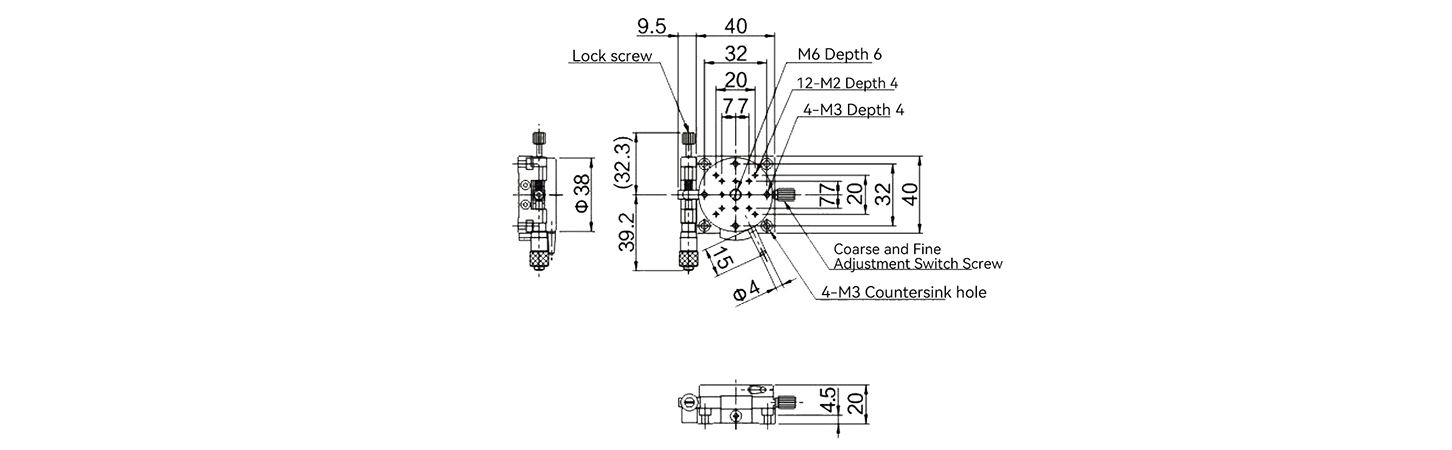

| PLUS+MOINS- | XRSP40-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ38mm | 20 mm | Réglage grossier à 360°, alignement précis à ±5° | 9,8 N (1 kgf) | 5' | ≈1,44' | 0,03 mm | 0,03 mm | 0,10 kg |

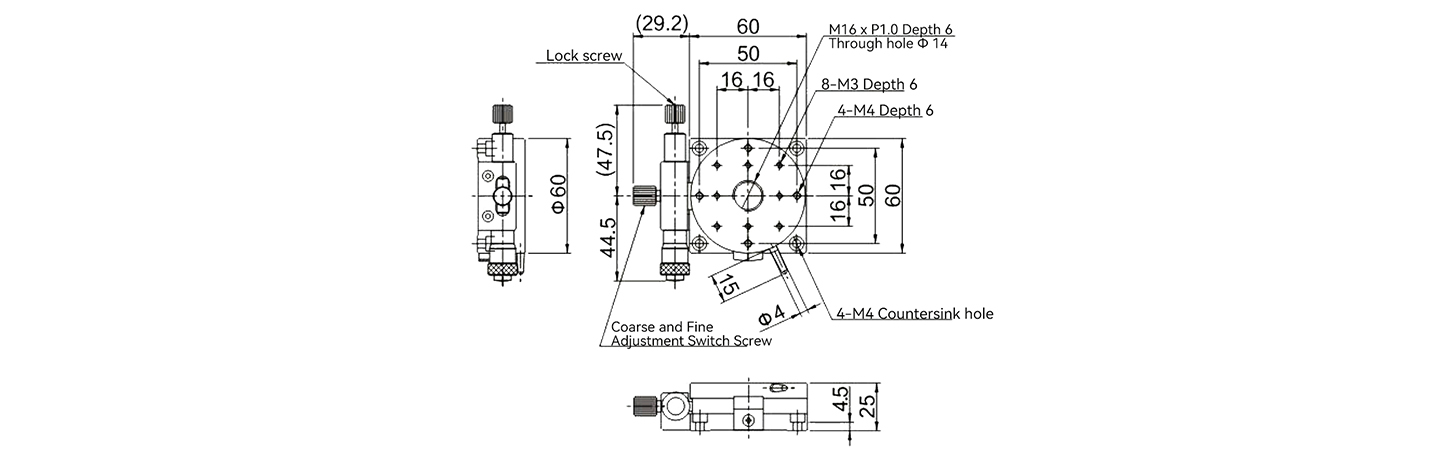

| PLUS+MOINS- | XRSP60-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ60mm | 25 mm | Réglage grossier à 360°, alignement précis à ±5° | 29,4 N (3 kgf) | 5' | ≈0,92' | 0,03 mm | 0,03 mm | 0,30 kg |

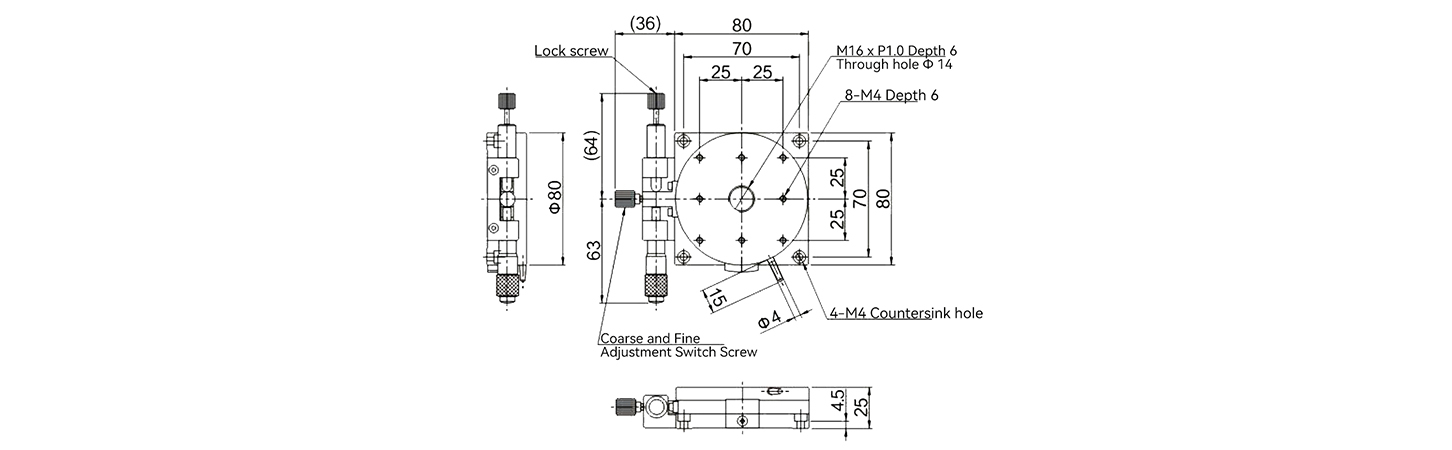

| PLUS+MOINS- | XRSP80-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ80mm | 25 mm | Réglage grossier à 360°, alignement précis à ±5° | 39,2 N (4 kgf) | 5' | ≈0,67' | 0,03 mm | 0,04 mm | 0,52 kg |

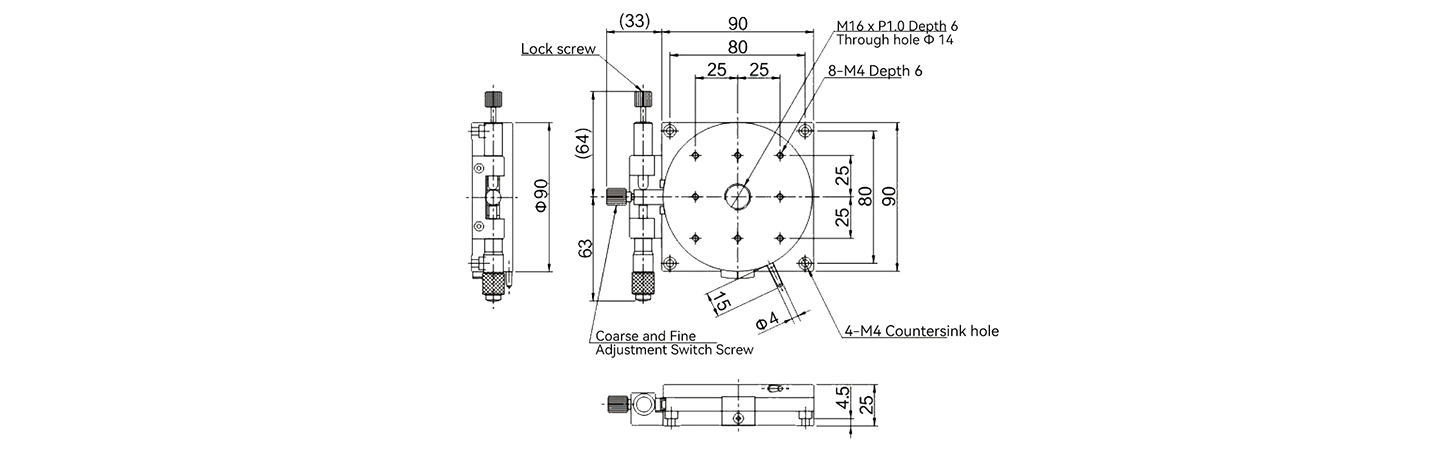

| PLUS+MOINS- | XRSP90-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ90mm | 25 mm | Réglage grossier à 360°, alignement précis à ±5° | 39,2 N (4 kgf) | 5' | ≈0,61' | 0,03 mm | 0,04 mm | 0,62 kg |

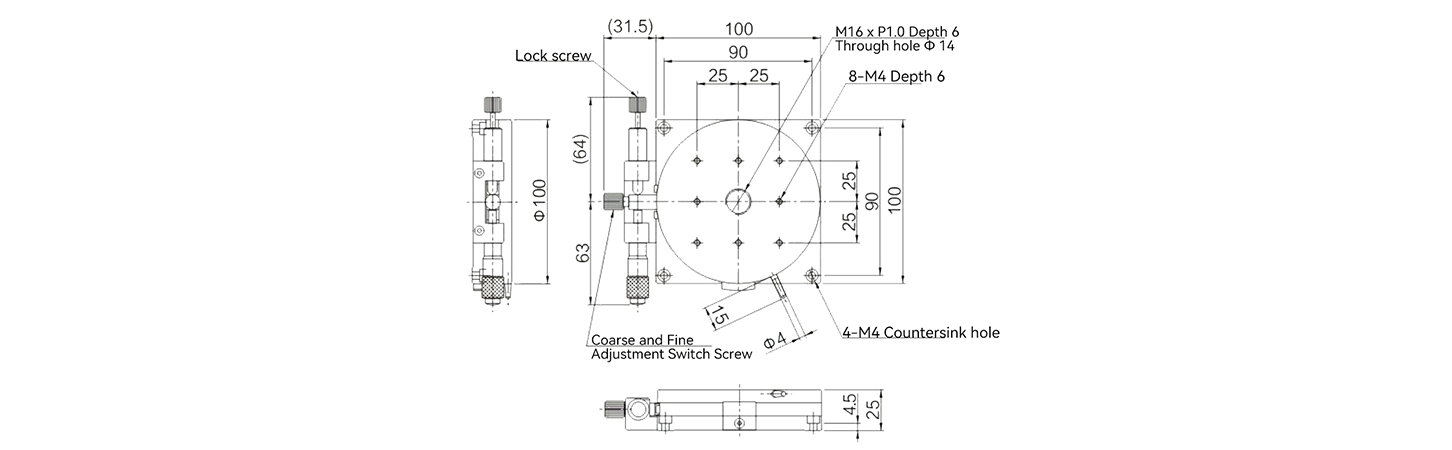

| PLUS+MOINS- | XRSP100-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ100mm | 25 mm | Réglage grossier à 360°, alignement précis à ±5° | 39,2 N (4 kgf) | 5' | ≈0,56' | 0,03 mm | 0,05 mm | 0,72 kg |

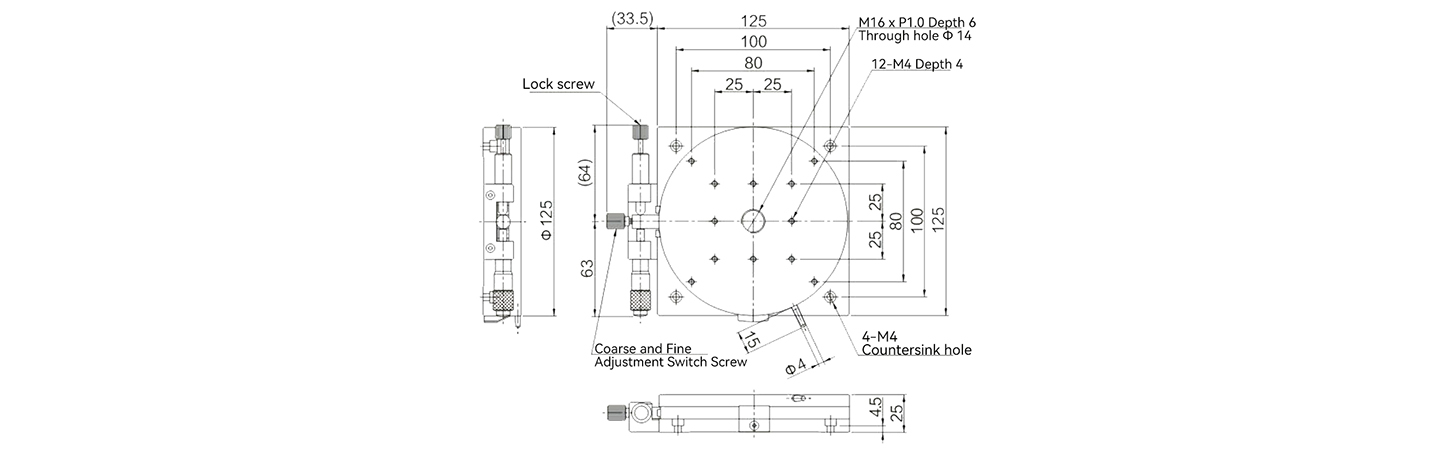

| PLUS+MOINS- | XRSP125-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ125mm | 25 mm | Réglage grossier à 360°, alignement précis à ±5° | 49N(5kgf) | 5' | ≈0,46' | 0,03 mm | 0,05 mm | 1,20 kg |

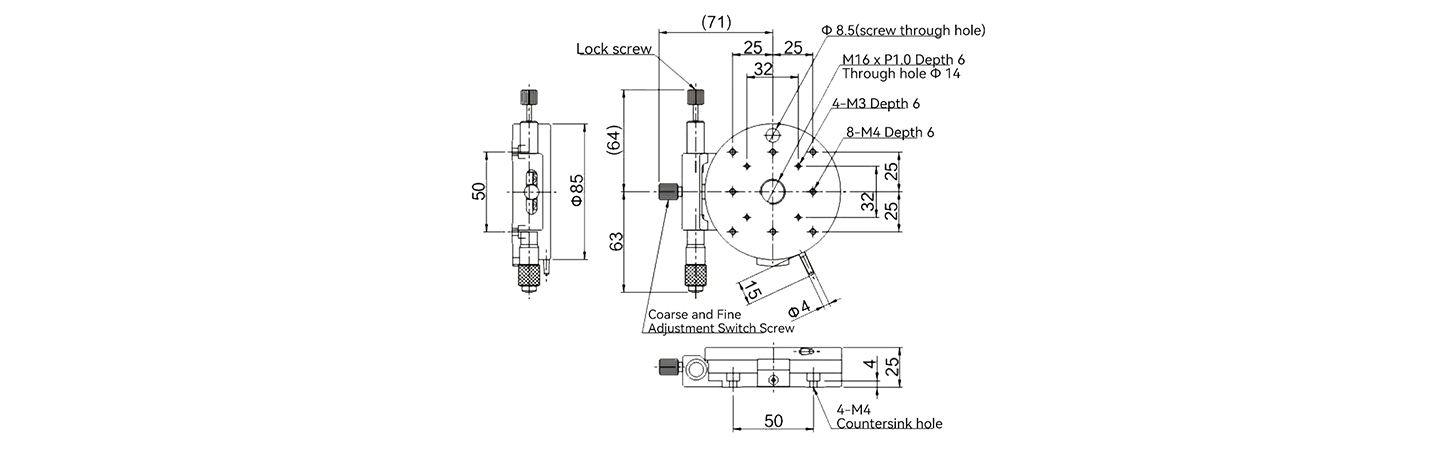

| PLUS+MOINS- | XRSP85-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ85mm | 25 mm | Réglage grossier à 360°, alignement précis à ±5° | 39,6 N (4 kgf) | 5' | ≈0,72' | 0,03 mm | 0,04 mm | 0,51 kg |

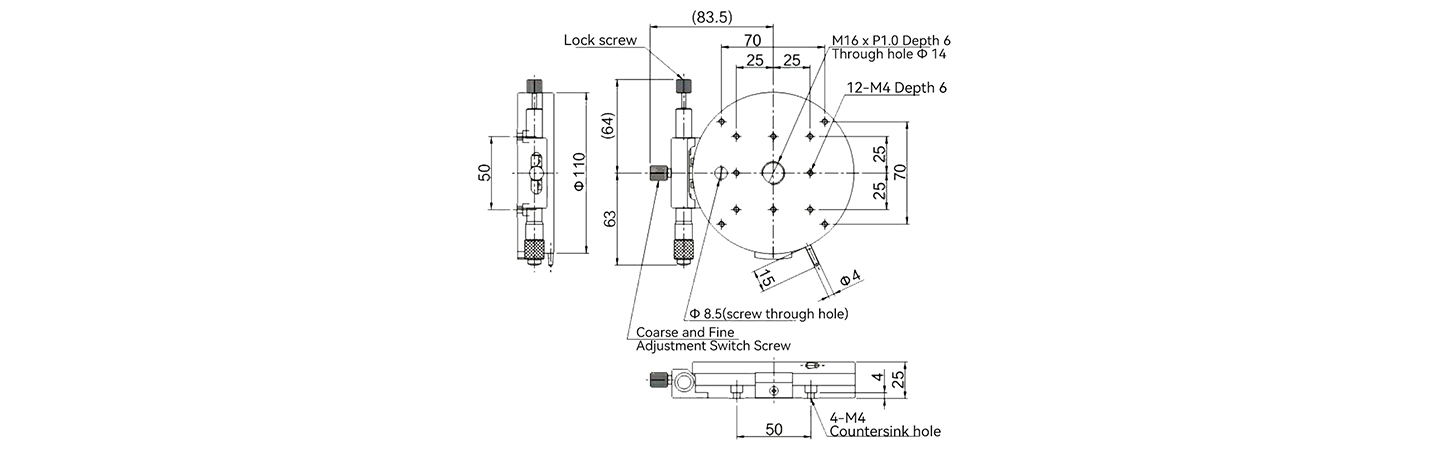

| PLUS+MOINS- | XRSP110-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ110 mm | 25 mm | Réglage grossier à 360°, alignement précis à ±5° | 39,6 N (4 kgf) | 5' | ≈0,57' | 0,03 mm | 0,04 mm | 0,80 kg |

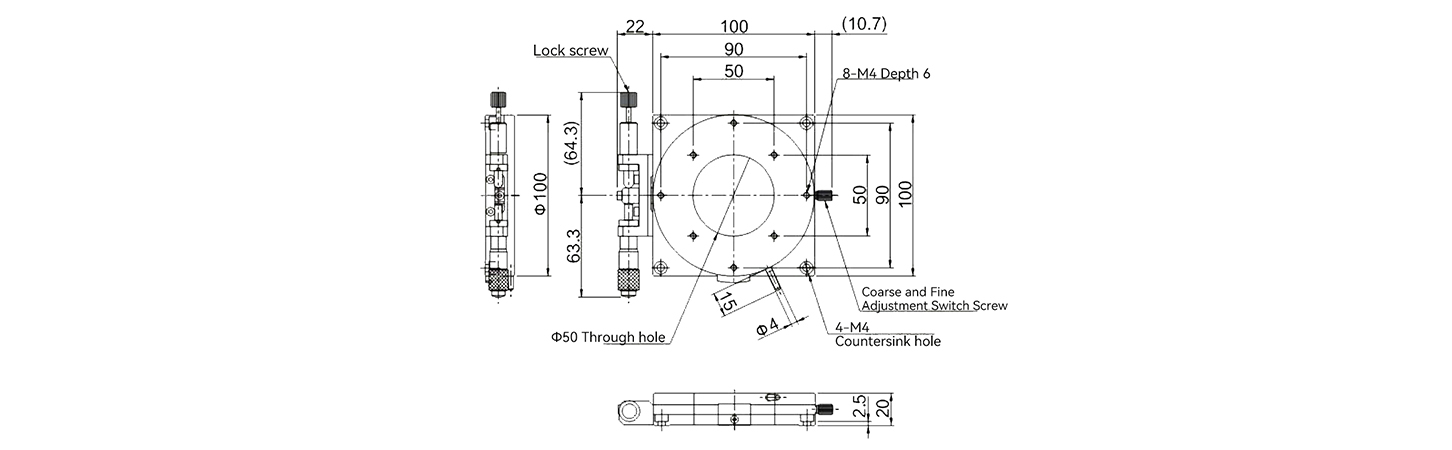

| PLUS+MOINS- | XRSPT100-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ100mm | 20 mm | Réglage grossier à 360°, alignement précis à ±5° | 39,6 N (4 kgf) | 5' | ≈0,53' | 0,03 mm | 0,05 mm | 0,50 kg |

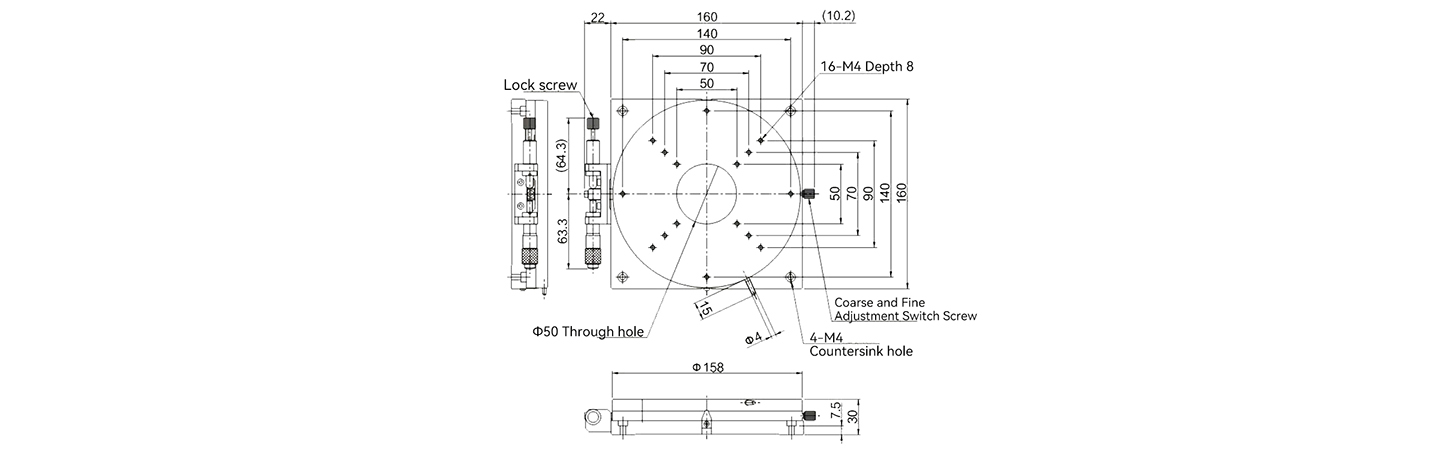

| PLUS+MOINS- | XRSPT160-L | je | Alliage d'aluminium (anode noire) | Tête de micromètre | Φ158mm | 30 mm | Réglage grossier à 360°, alignement précis à ±5° | 78,4 N (8 kgf) | 1° | ≈0,36' | 0,03 mm | 0,05 mm | 1,74 kg |
