Deslizador de parafuso de alta precisão com ranhura em cauda de andorinha
Parâmetros de estágios e slides manuais
Modelo: XLWFX25
| Modelo | Tipo de movimento | Material | Tipo de acionamento | Tamanho da superfície | Espessura da plataforma | Viagem | Capacidade de carga | Valor mínimo da escala | Paralelismo de movimento | Paralelismo | Peso | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

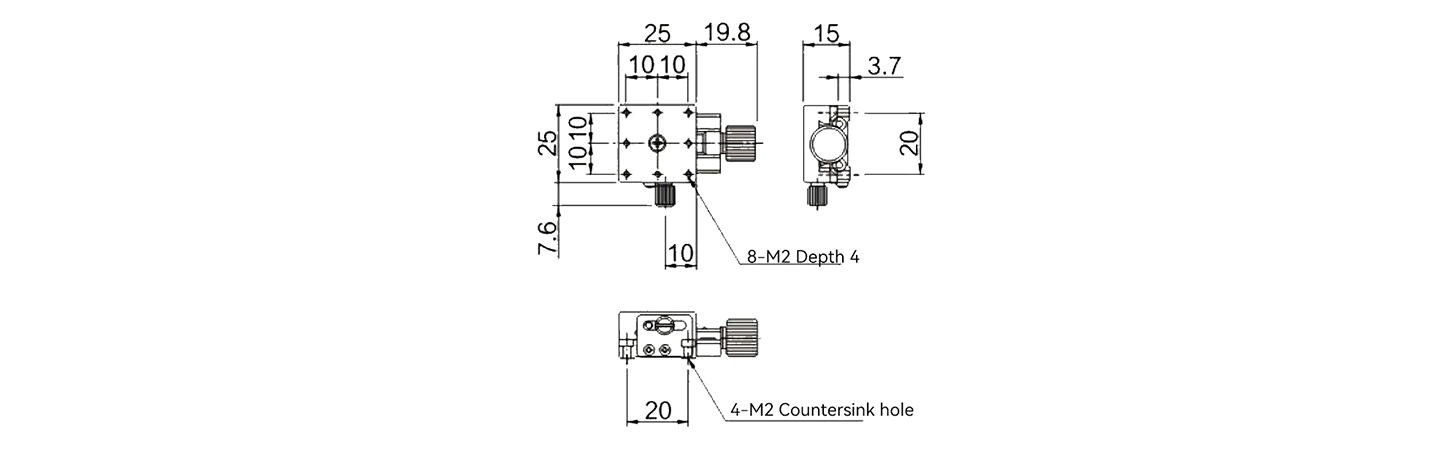

| MAIS+MENOS- | XLWFX25-L | X | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | 15 mm | ±5mm | 29,4 N (3 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,03 mm | 0,03 kg |

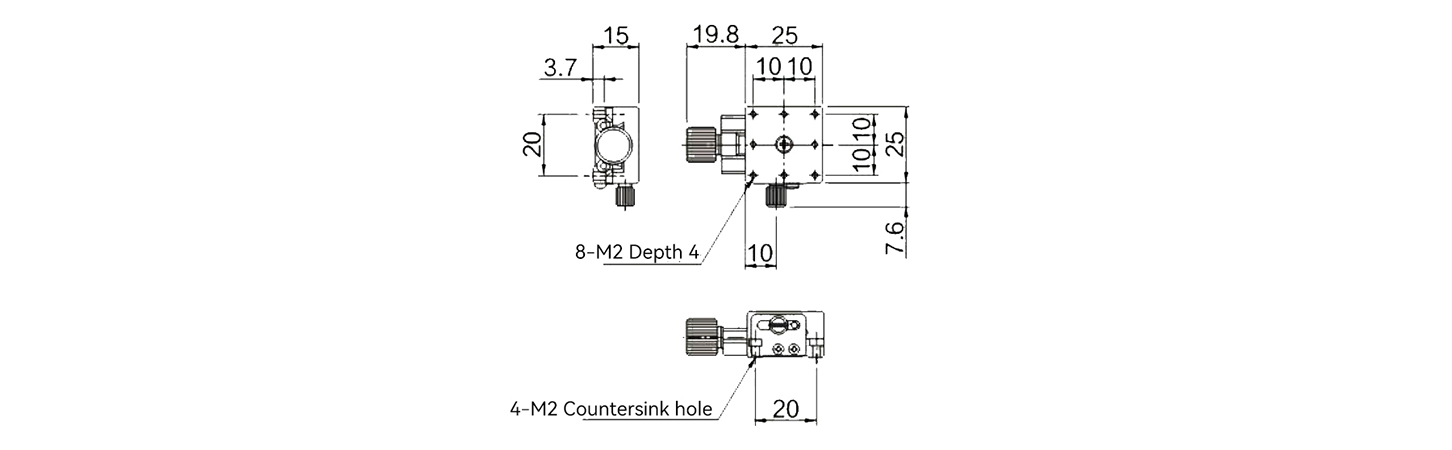

| MAIS+MENOS- | XLWFX25-R | X | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | 15 mm | ±5mm | 29,4 N (3 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,03 mm | 0,03 kg |

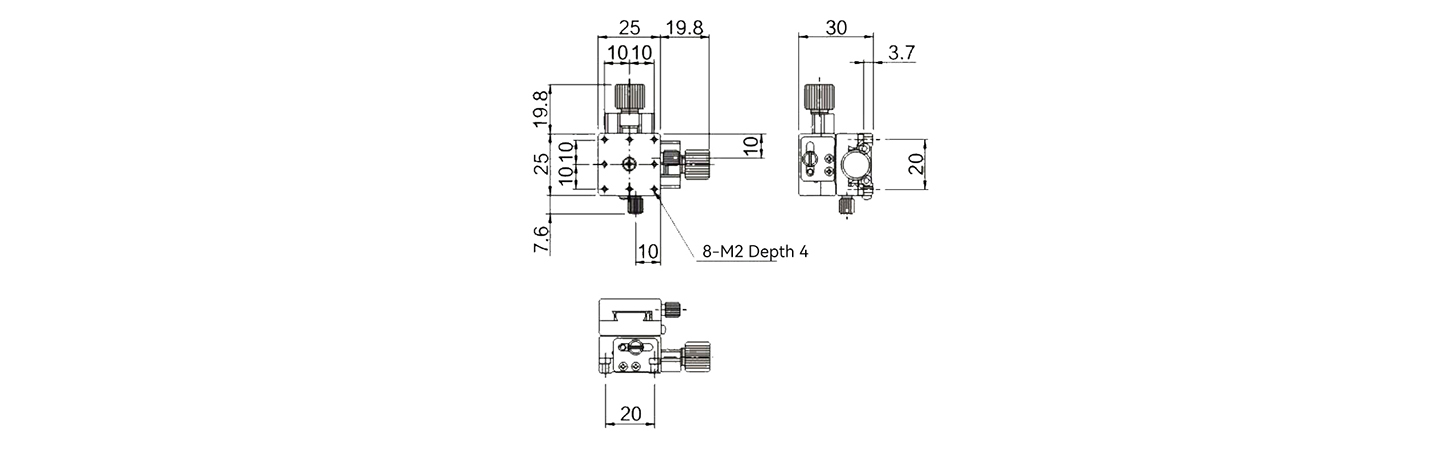

| MAIS+MENOS- | XLWFY25-L | XY | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | 30 mm | ±5mm | 29,4 N (3 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,06 mm | 0,06 kg |

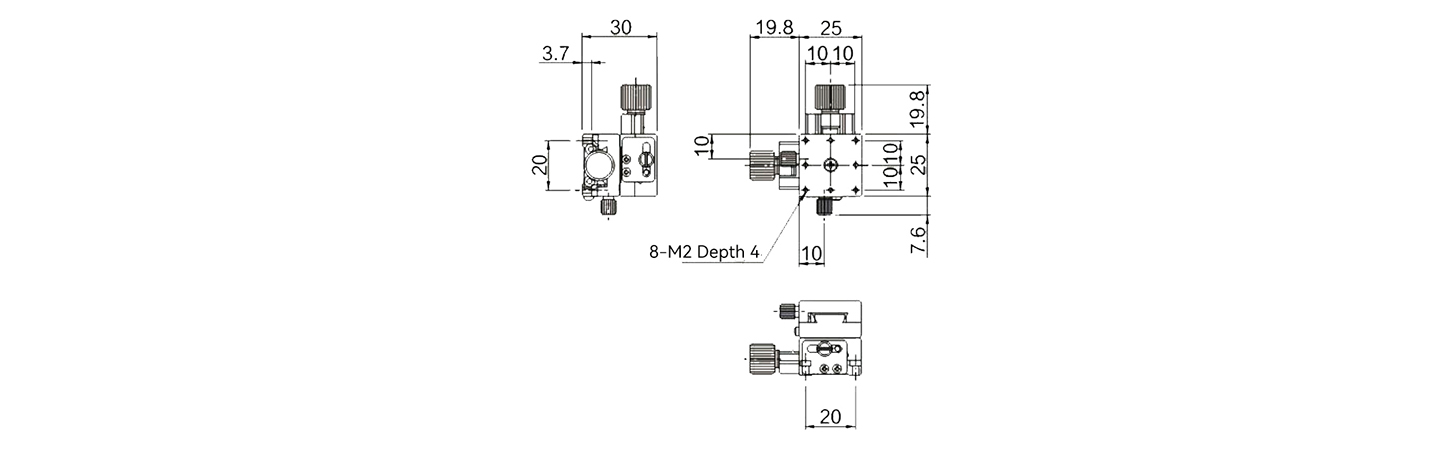

| MAIS+MENOS- | XLWFY25-R | XY | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | 30 mm | ±5mm | 29,4 N (3 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,06 mm | 0,06 kg |

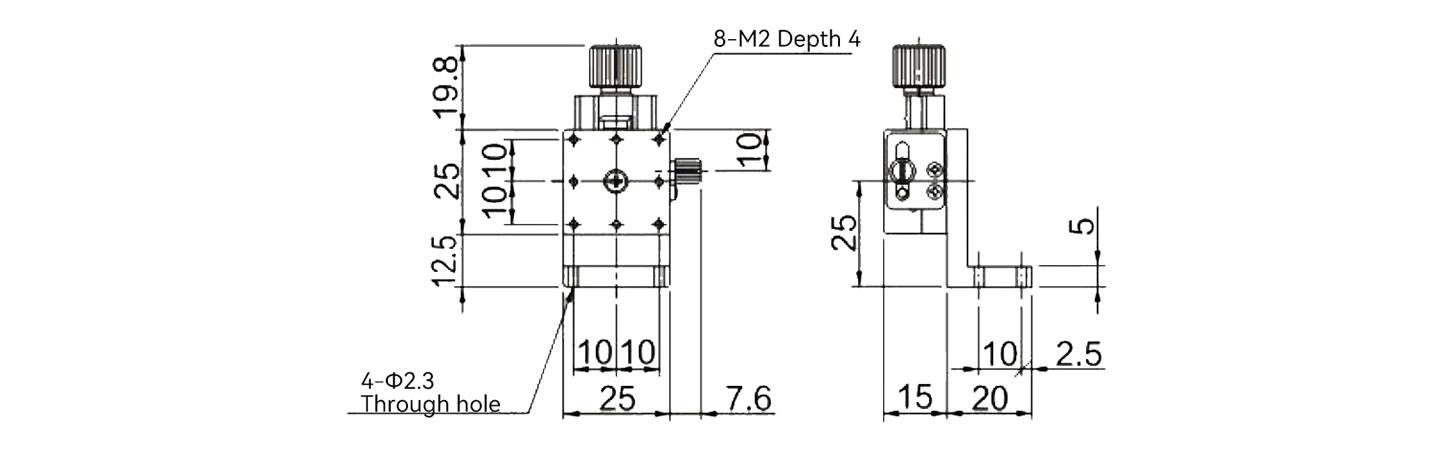

| MAIS+MENOS- | XLWFV25-L | COM | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | - | ±5mm | 9,8 N (1 kgf) | 0,1 mm | - | - | 0,05 kg |
| MAIS+MENOS- | XLWFV25-R | COM | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | - | ±5mm | 9,8 N (1 kgf) | 0,1 mm | - | - | 0,05 kg |

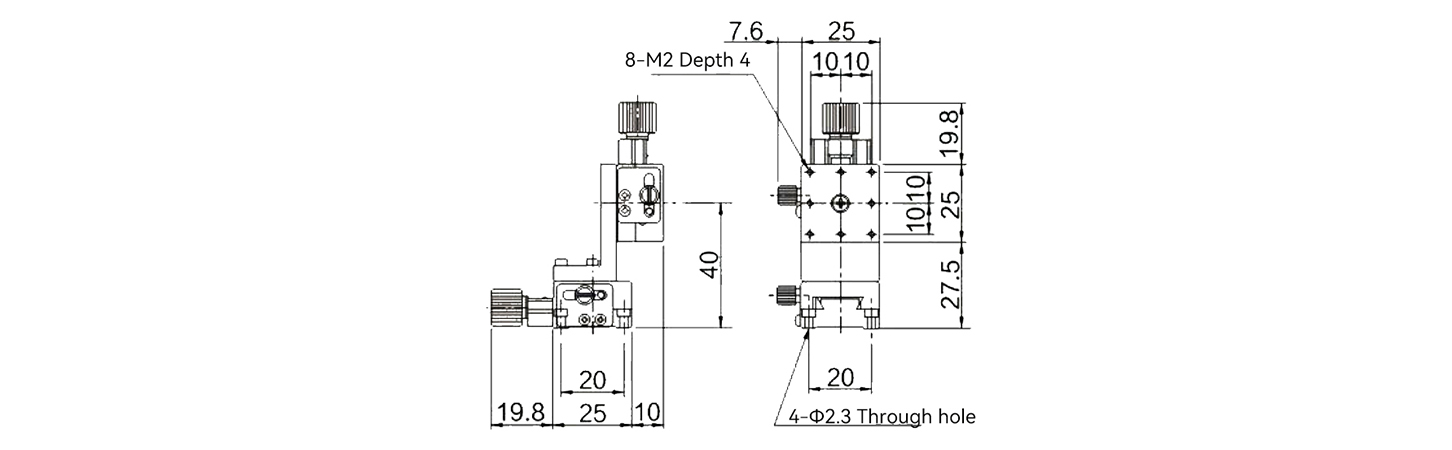

Modelo: XLWFEV25
| Modelo | Tipo de movimento | Material | Tipo de acionamento | Tamanho da superfície | Viagem | Capacidade de carga | Valor mínimo da escala | Paralelismo de movimento | Peso | |
|---|---|---|---|---|---|---|---|---|---|---|

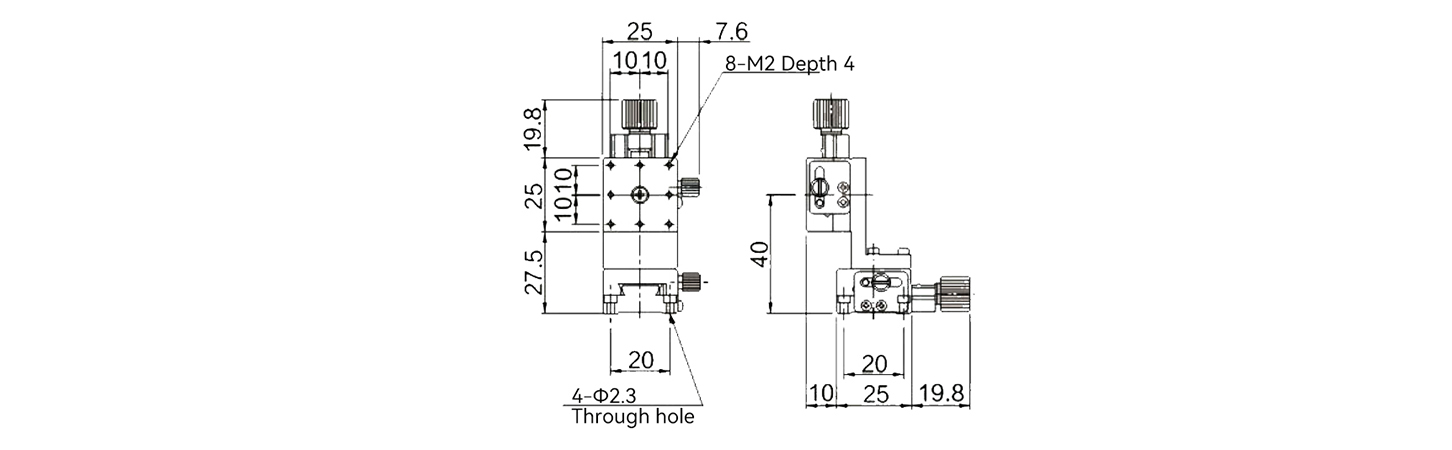

| MAIS+MENOS- | XLWFEV25-L | XZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | ±5mm | 9,8 N (1 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,08 kg |
| MAIS+MENOS- | XLWFEV25-R | XZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | ±5mm | 9,8 N (1 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,08 kg |
| MAIS+MENOS- | XLWFEV25-L | XYZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | ±5mm | 9,8 N (1 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,11 kg |
| MAIS+MENOS- | XLWFEV25-R | XYZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 25 mm x 25 mm | ±5mm | 9,8 N (1 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,11 kg |

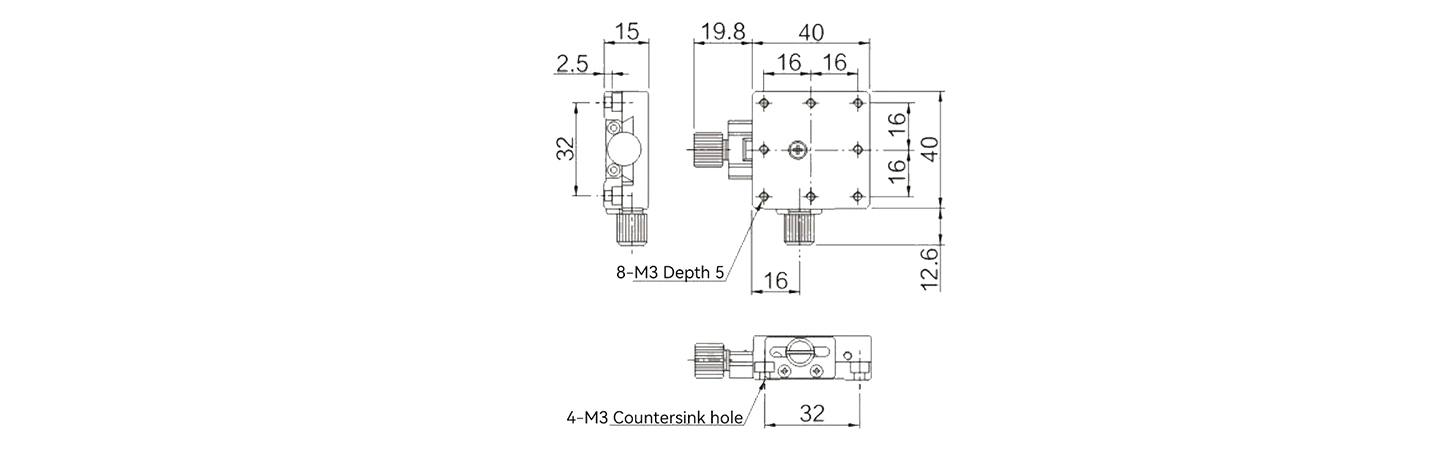

Modelo: XLWFX40
| Modelo | Tipo de movimento | Material | Tipo de acionamento | Tamanho da superfície | Espessura da plataforma | Viagem | Capacidade de carga | Valor mínimo da escala | Paralelismo de movimento | Paralelismo | Peso | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

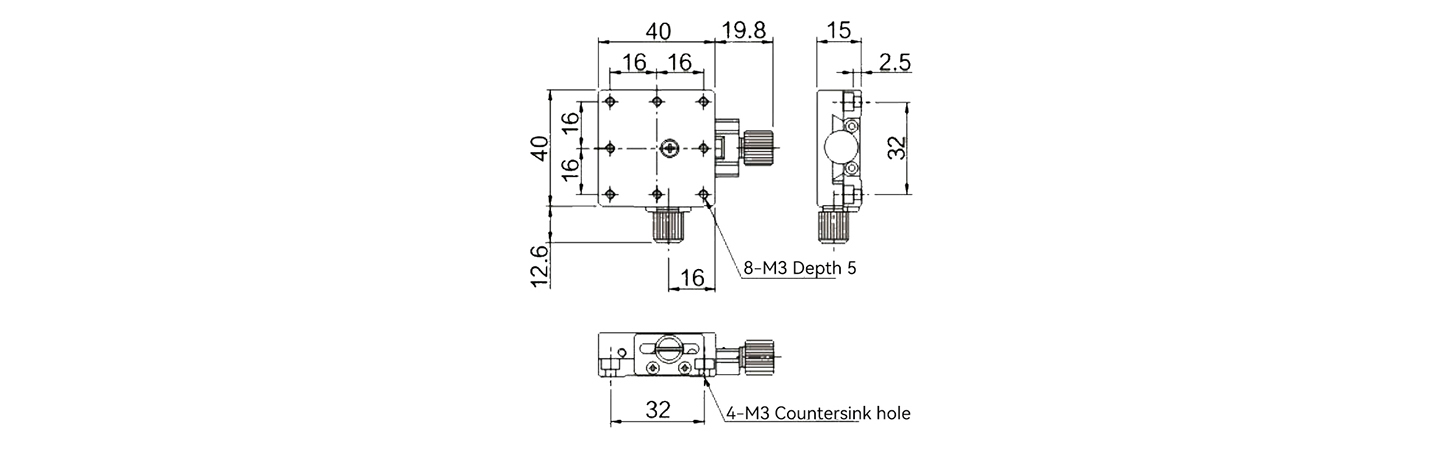

| MAIS+MENOS- | XLWFX40-L | X | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | 15 mm | ±7mm | 29,4 N (3 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,03 mm | 0,07 kg |
| MAIS+MENOS- | XLWFX40-R | X | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | 15 mm | ±7mm | 29,4 N (3 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,03 mm | 0,07 kg |

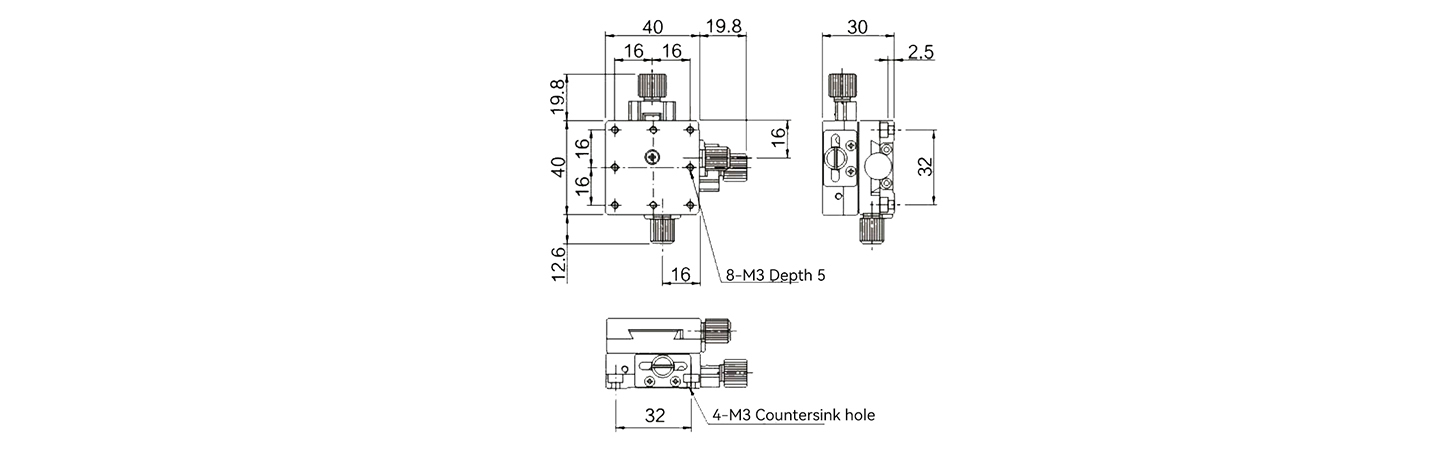

| MAIS+MENOS- | XLWFY40-L | XY | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | 30 mm | ±7mm | 29,4 N (3 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,06 mm | 0,14 kg |

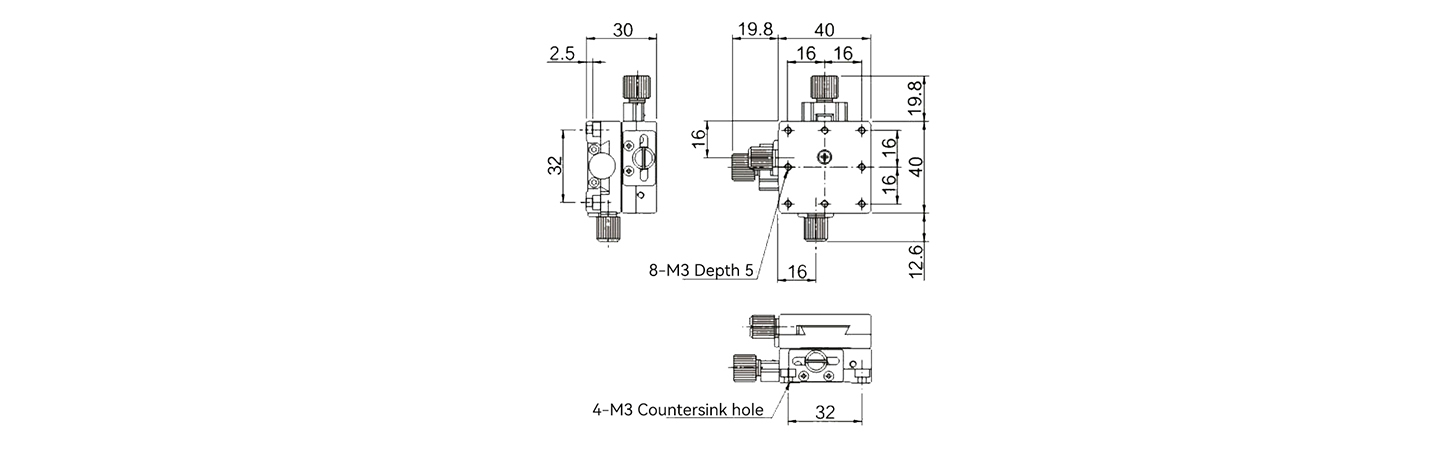

| MAIS+MENOS- | XLWFY40-R | XY | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | 30 mm | ±7mm | 29,4 N (3 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,06 mm | 0,14 kg |

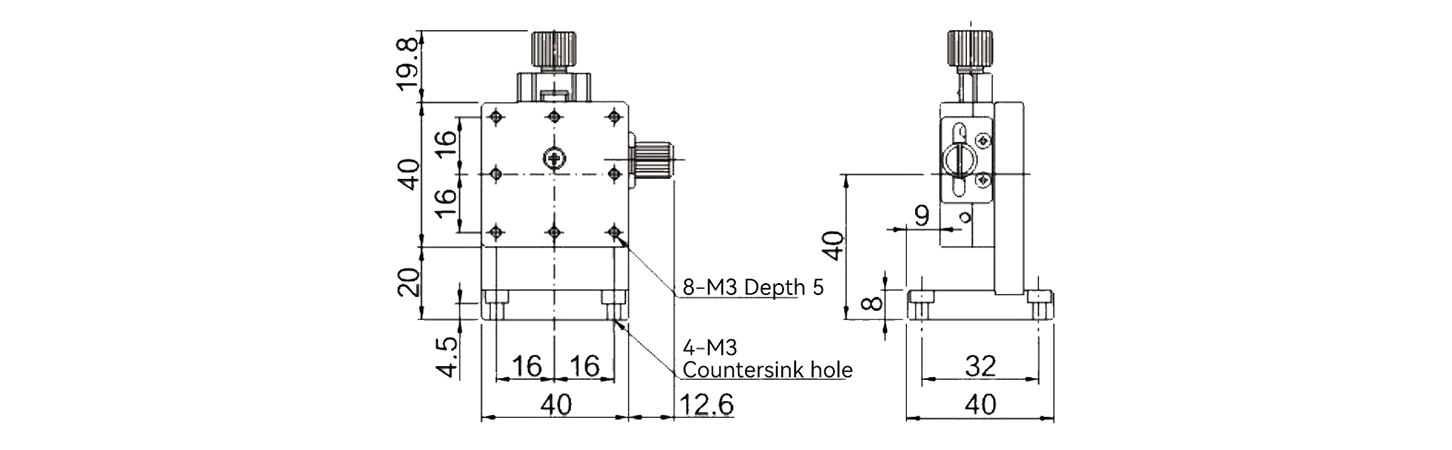

| MAIS+MENOS- | XLWFV40-L | COM | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | - | ±7mm | 19,6 N (2 kgf) | 0,1 mm | - | - | 0,15 kg |

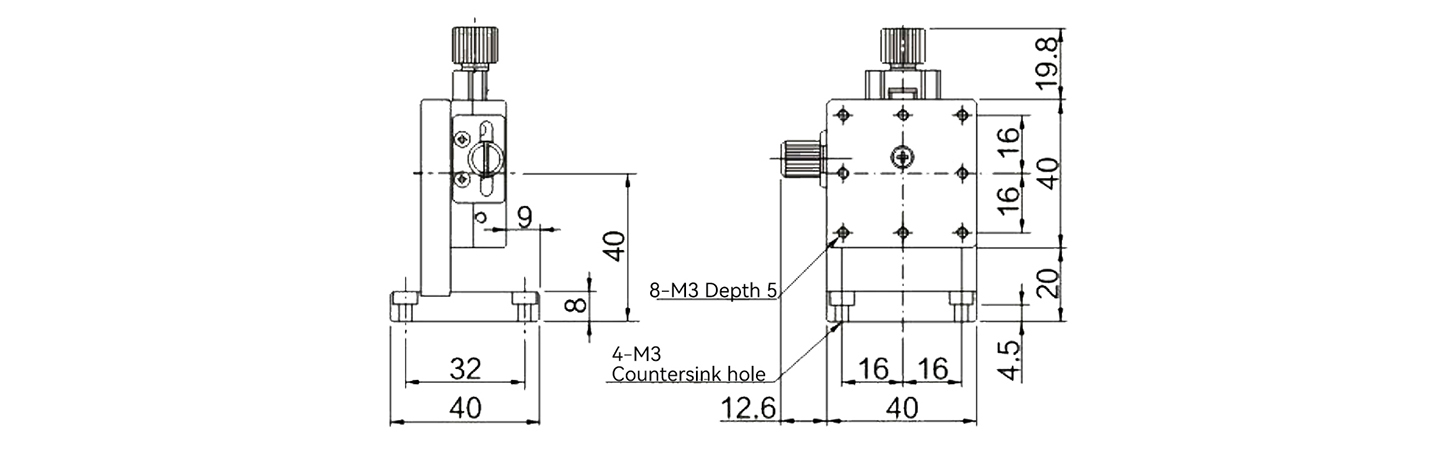

| MAIS+MENOS- | XLWFV40-R | COM | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | - | ±7mm | 19,6 N (2 kgf) | 0,1 mm | - | - | 0,15 kg |

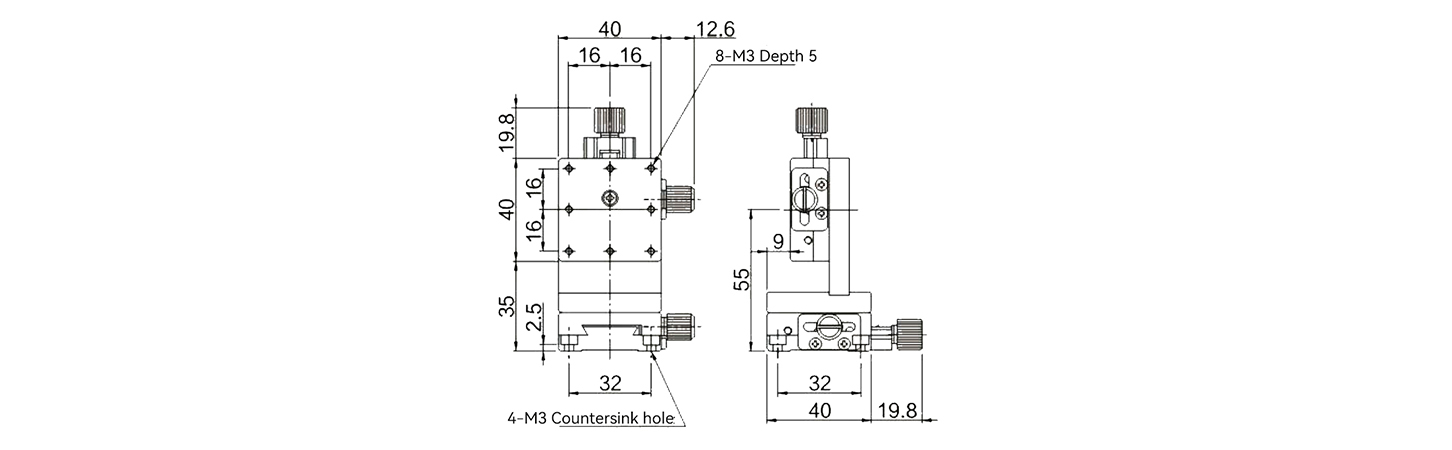

Modelo: XLWFEV40
| Modelo | Tipo de movimento | Material | Tipo de acionamento | Tamanho da superfície | Viagem | Capacidade de carga | Valor mínimo da escala | Paralelismo de movimento | Peso | |
|---|---|---|---|---|---|---|---|---|---|---|
| MAIS+MENOS- | XLWFEV40-L | XZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | ±7mm | 19,6 N (2 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,22 kg |

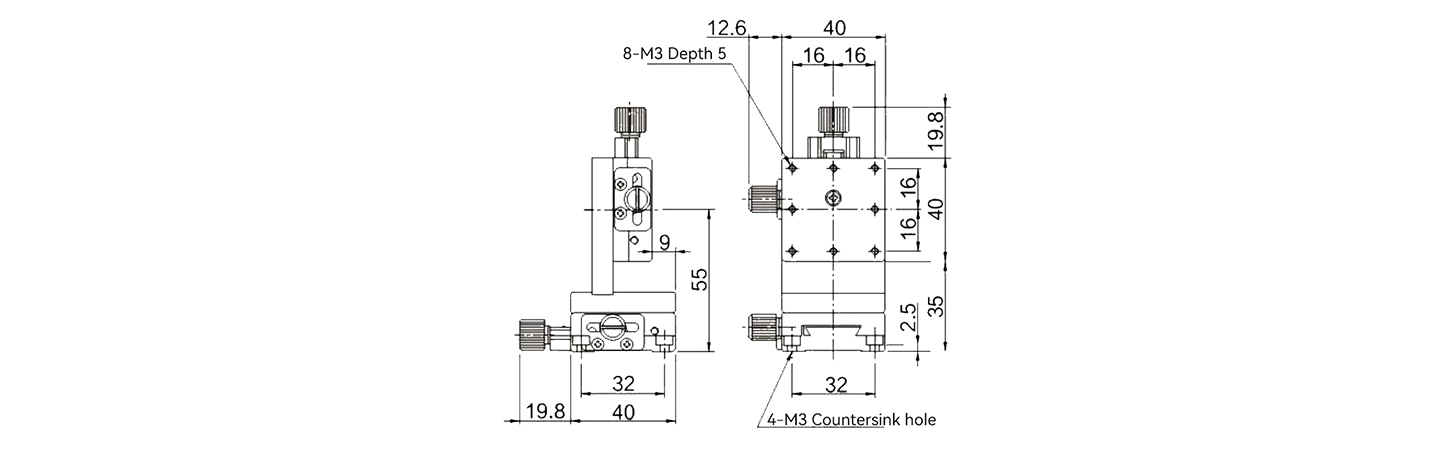

| MAIS+MENOS- | XLWFEV40-R | XZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | ±7mm | 19,6 N (2 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,22 kg |
| MAIS+MENOS- | XLWFEV40-L | XYZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | ±7mm | 19,6 N (2 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,29 kg |
| MAIS+MENOS- | XLWFEV40-R | XYZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 40 mm x 40 mm | ±7mm | 19,6 N (2 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,29 kg |

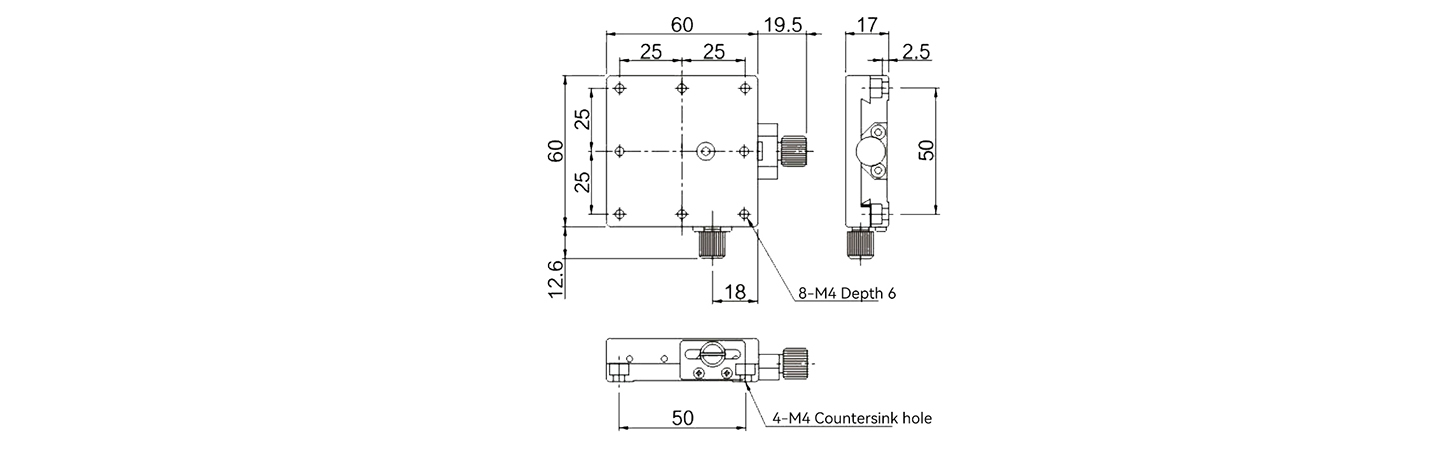

Modelo: XLWFX60
| Modelo | Tipo de movimento | Material | Tipo de acionamento | Tamanho da superfície | Espessura da plataforma | Viagem | Capacidade de carga | Valor mínimo da escala | Paralelismo de movimento | Paralelismo | Peso | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAIS+MENOS- | XLWFX60-L | X | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | 17 mm | ±9mm | 39,2 N (4 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,03 mm | 0,17 kg |

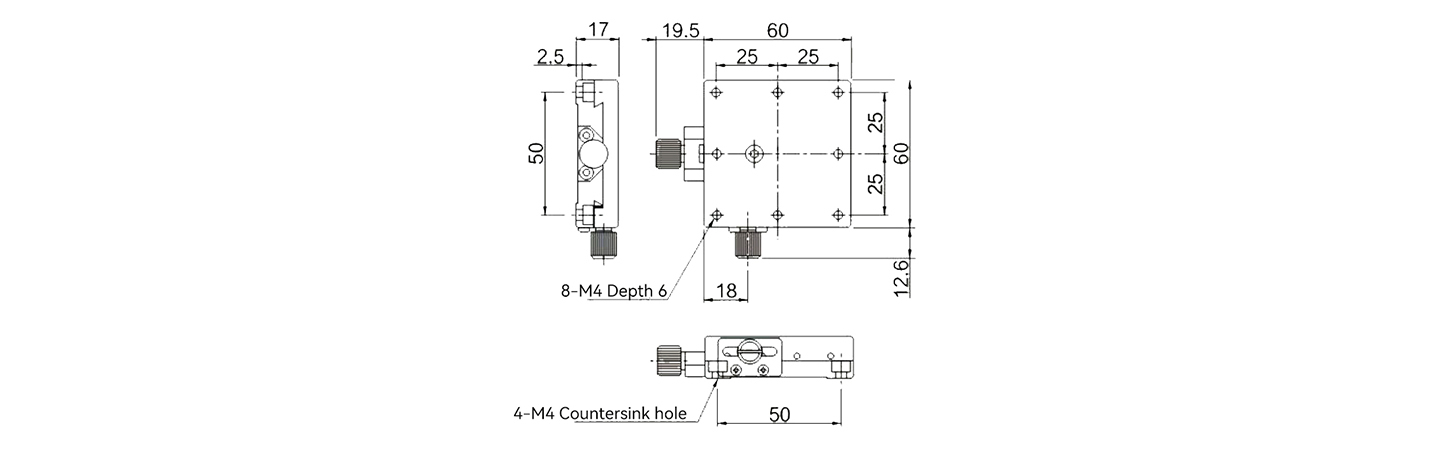

| MAIS+MENOS- | XLWFX60-R | X | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | 17 mm | ±9mm | 39,2 N (4 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,03 mm | 0,17 kg |

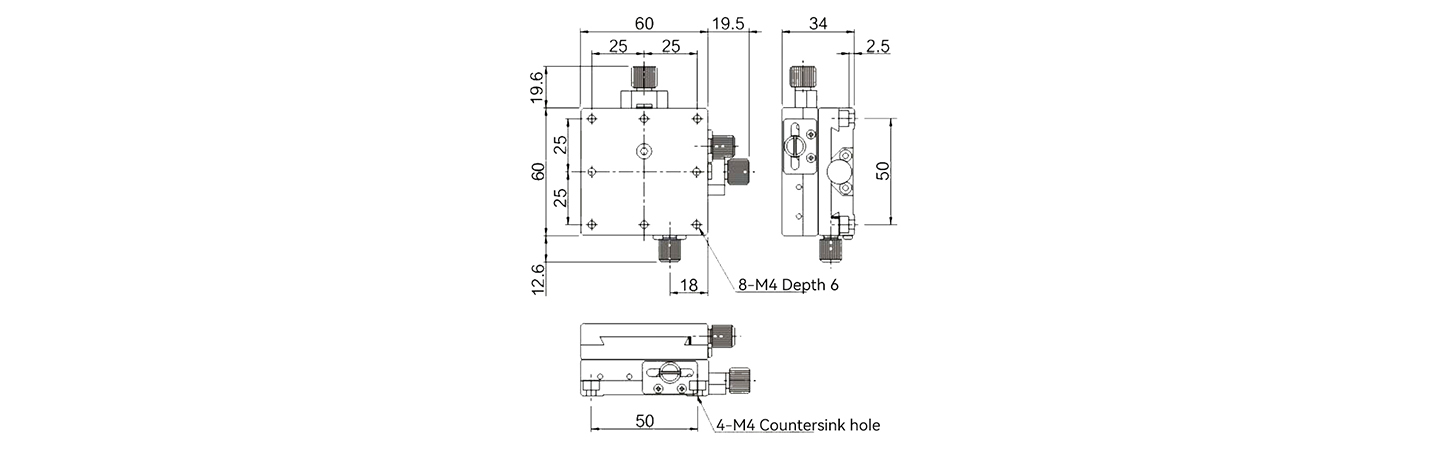

| MAIS+MENOS- | XLWFY60-L | XY | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | 34 mm | ±9mm | 39,2 N (4 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,06 mm | 0,34 kg |

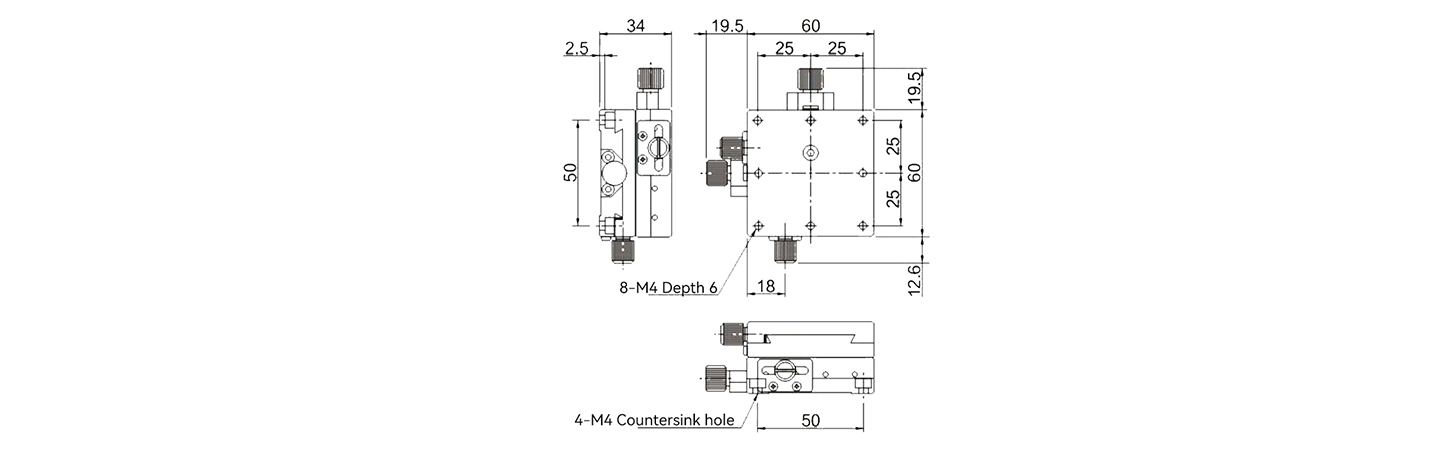

| MAIS+MENOS- | XLWFY60-R | XY | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | 34 mm | ±9mm | 39,2 N (4 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,06 mm | 0,34 kg |

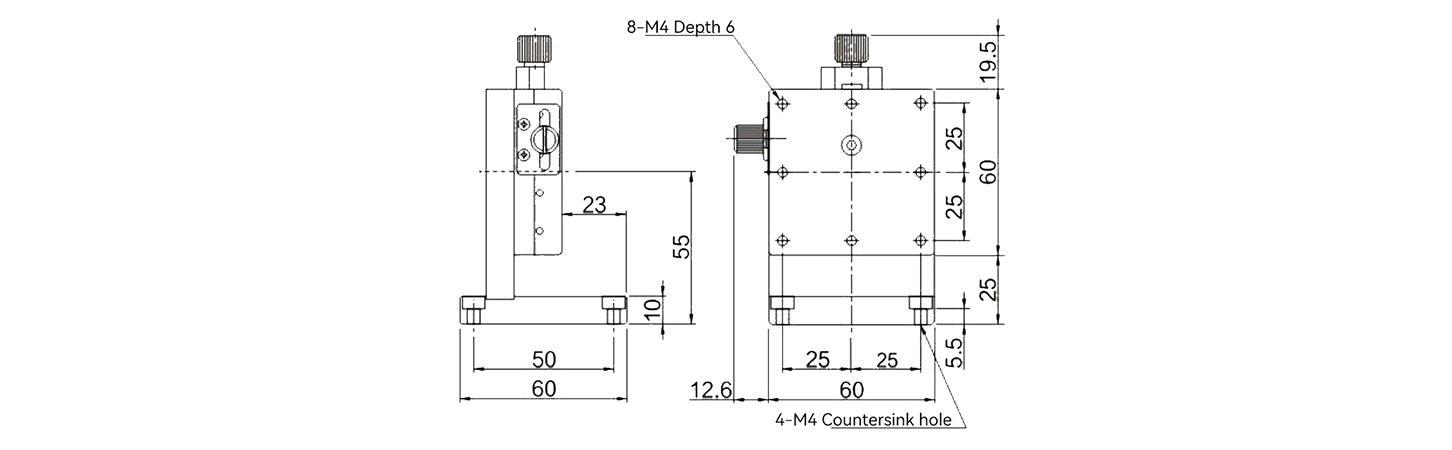

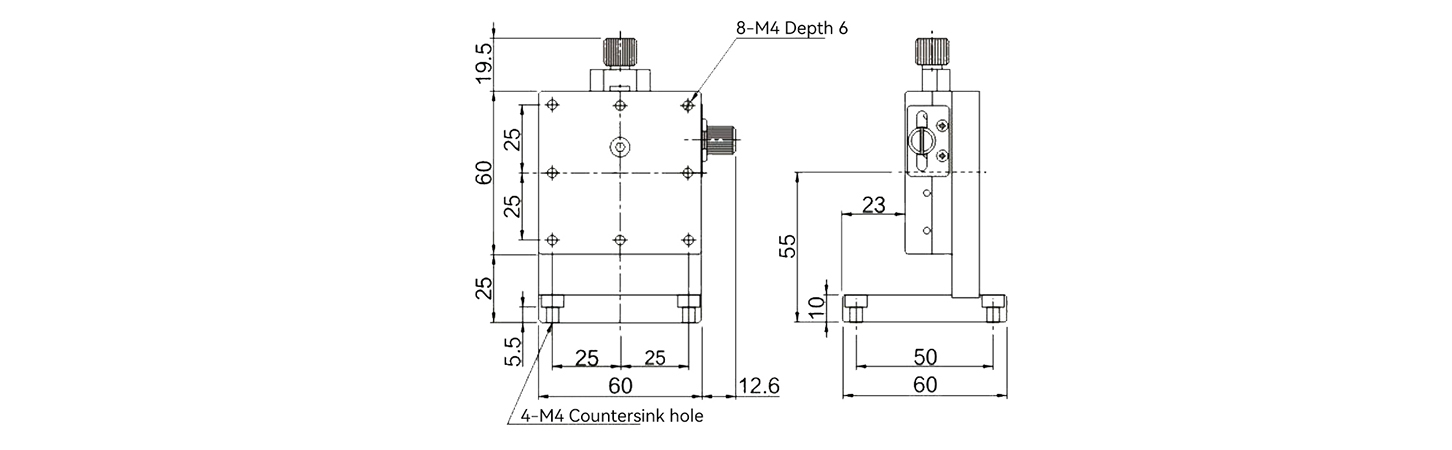

| MAIS+MENOS- | XLWFV60-L | COM | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | - | ±9mm | 19,6 N (2 kgf) | 0,1 mm | - | - | 0,38 kg |
| MAIS+MENOS- | XLWFV60-R | COM | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | - | ±9mm | 19,6 N (2 kgf) | 0,1 mm | - | - | 0,38 kg |
Modelo: XLWFEV60
| Modelo | Tipo de movimento | Material | Tipo de acionamento | Tamanho da superfície | Viagem | Capacidade de carga | Valor mínimo da escala | Paralelismo de movimento | Peso | |
|---|---|---|---|---|---|---|---|---|---|---|
| MAIS+MENOS- | XLWFEV60-L | XZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | ±9mm | 19,6 N (2 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,55 kg |

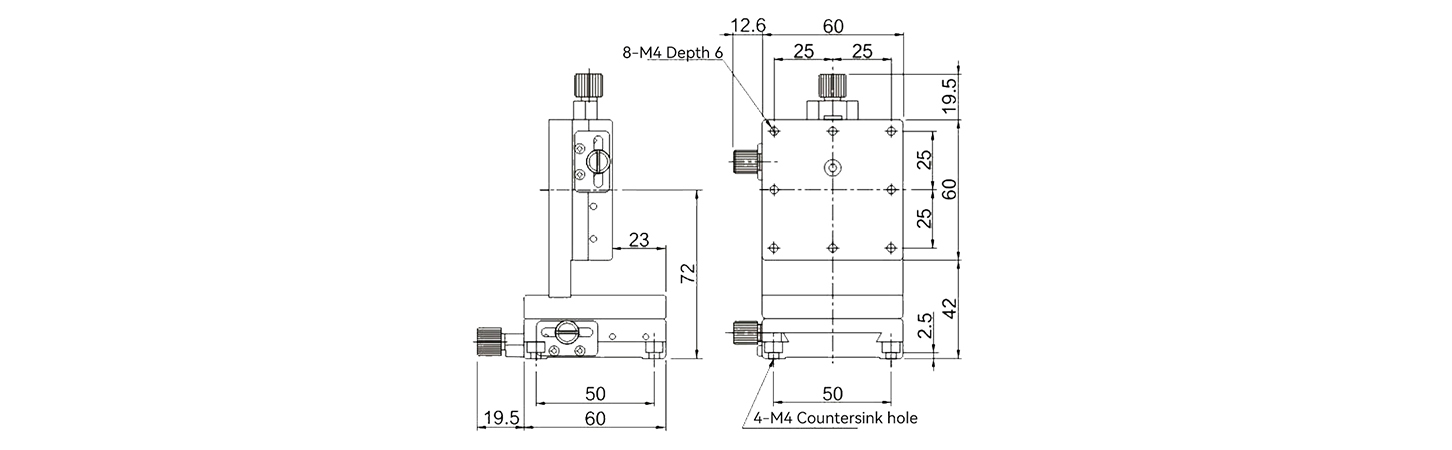

| MAIS+MENOS- | XLWFEV60-R | XZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | ±9mm | 19,6 N (2 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,55 kg |

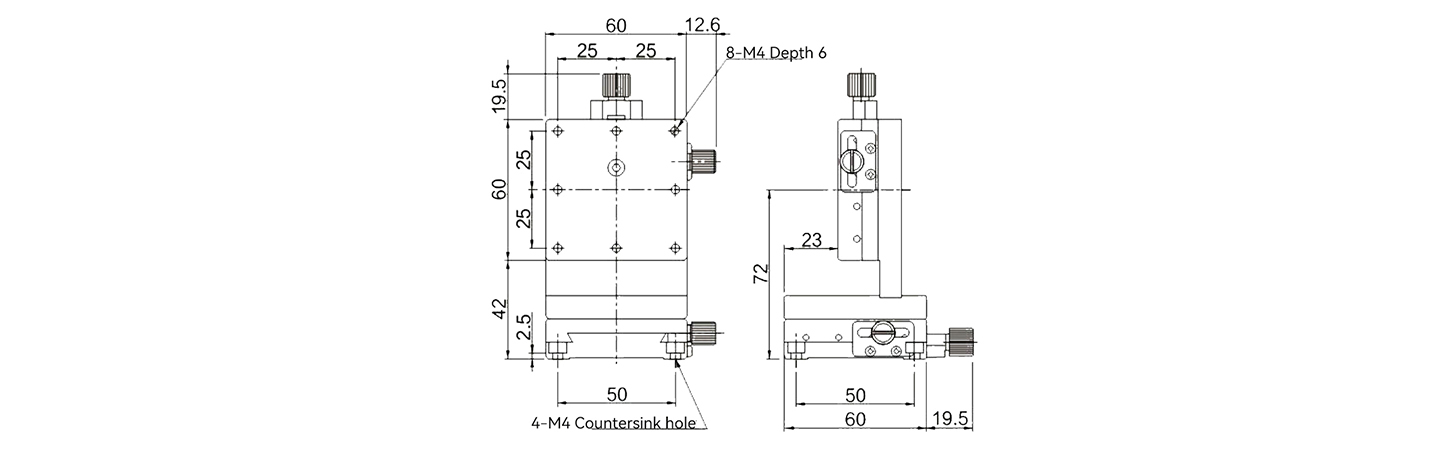

| MAIS+MENOS- | XLWFEV60-L | XYZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | ±9mm | 19,6 N (2 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,73 kg |
| MAIS+MENOS- | XLWFEV60-R | XYZ | Liga de alumínio (ânodo preto) | Parafuso de alta precisão | 60 mm x 60 mm | ±9mm | 19,6 N (2 kgf) | 0,1 mm | ≤0,02 mm/10 mm | 0,73 kg |
