estágios de rolamento de esferas de barra de aço da série XLG

Estão disponíveis as direções de deslocamento nos eixos X e XY.
Disponível nos tamanhos de 40mm a 60mm.
O paralelismo do movimento é mantido dentro da faixa de tolerância de 0,02 mm/6 mm a 0,02 mm/13 mm.
Carga de 19,6 N (2 kgf) a 39,6 N (4 kgf).

Contate-nos

detalhes do produto

Descrição do produto

Parâmetros de estágios e slides manuais

Modelo

Tipo de movimento

Tamanho da superfície

Espessura da plataforma

Viagem

Capacidade de carga

Valor mínimo da escala

Paralelismo de movimento

Paralelismo

Peso

MAIS+MENOS-

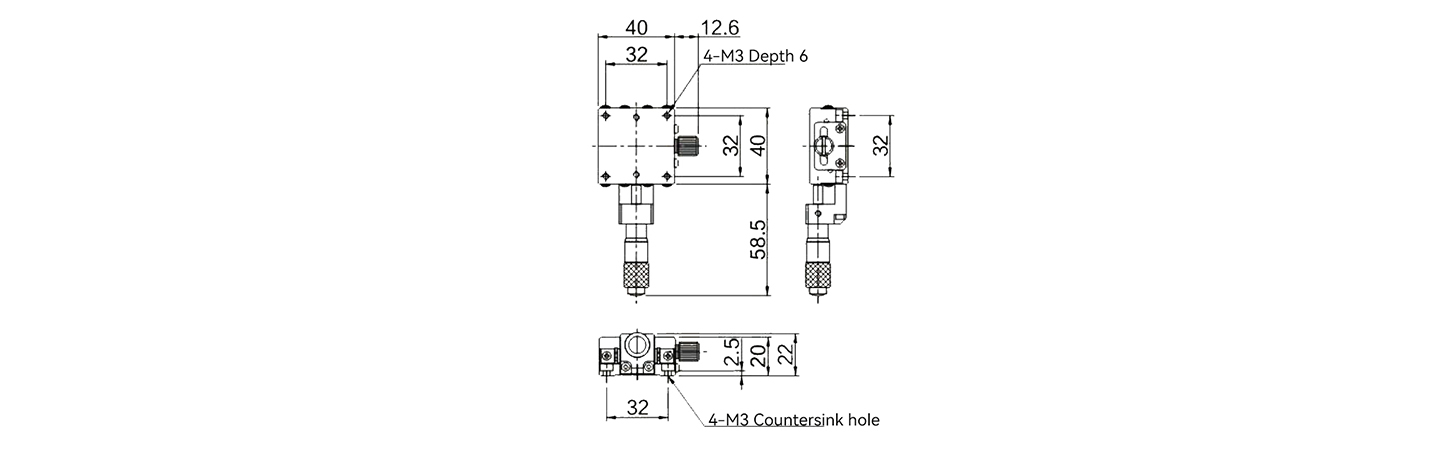

XLGX40-C

X

40 mm x 40 mm

20 mm

±6,5 mm

19,6 N (2 kgf)

0,01 mm

≤0,02 mm/6 mm

0,03 mm

0,13 kg

MAIS+MENOS-

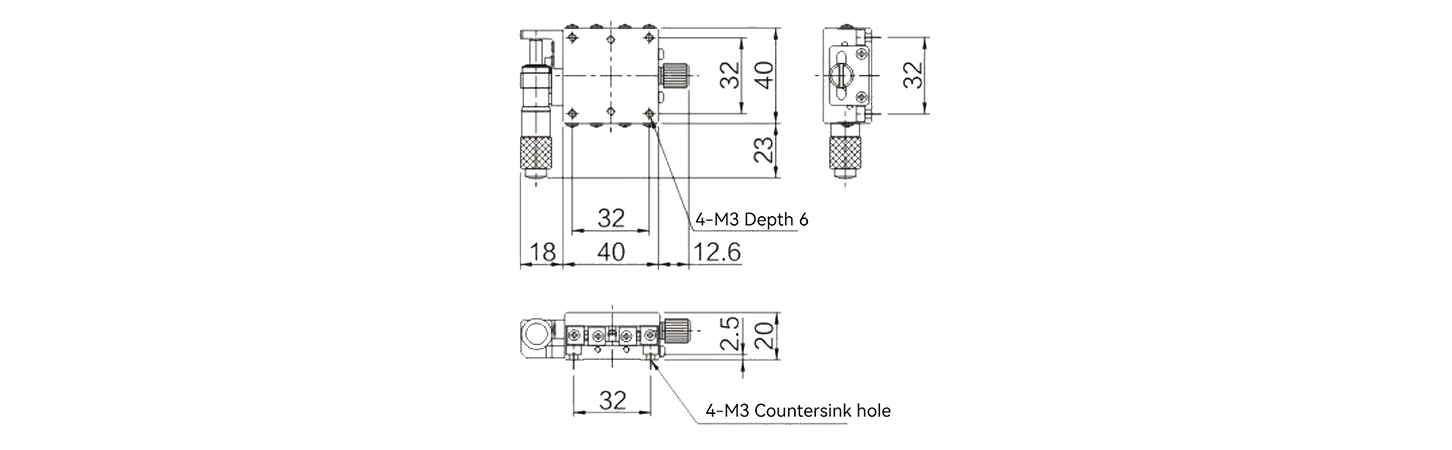

XLGX40-L

X

40 mm x 40 mm

20 mm

±6,5 mm

19,6 N (2 kgf)

0,01 mm

≤0,02 mm/6 mm

0,03 mm

0,13 kg

MAIS+MENOS-

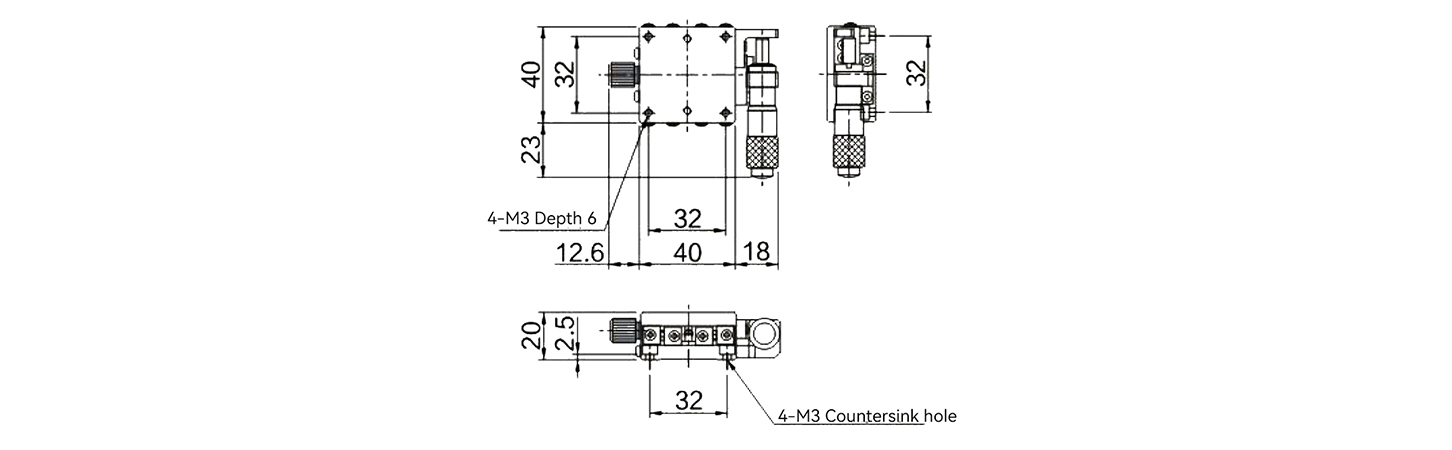

XLGX40-R

X

40 mm x 40 mm

20 mm

±6,5 mm

19,6 N (2 kgf)

0,01 mm

≤0,02 mm/6 mm

0,03 mm

0,13 kg

MAIS+MENOS-

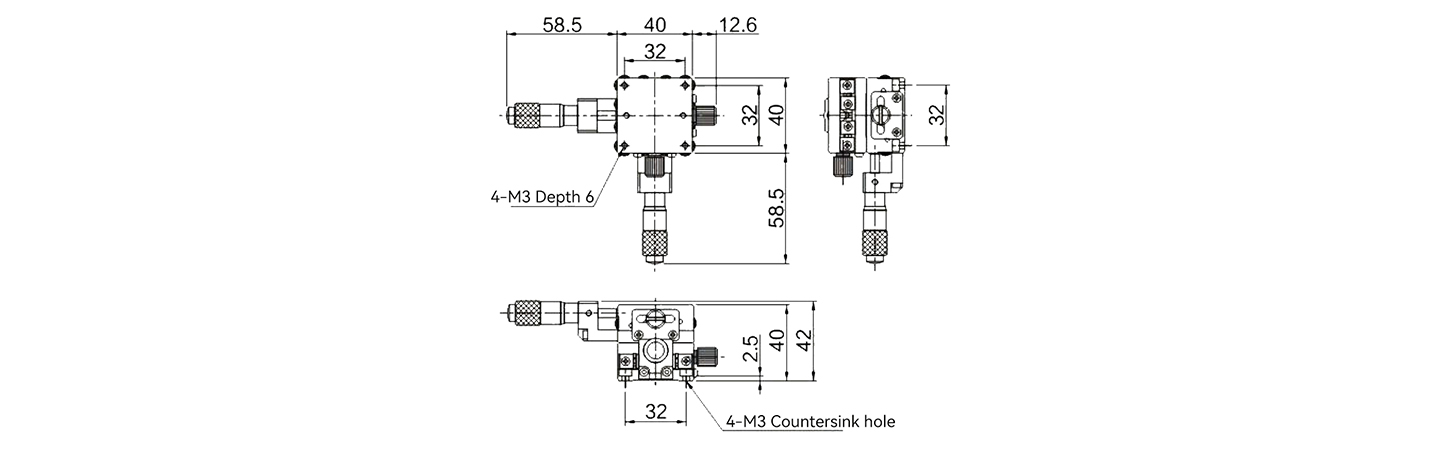

XLGY40-C

XY

40 mm x 40 mm

40 mm

±6,5 mm

19,6 N (2 kgf)

0,01 mm

≤0,02 mm/6 mm

0,06 mm

0,26 kg

MAIS+MENOS-

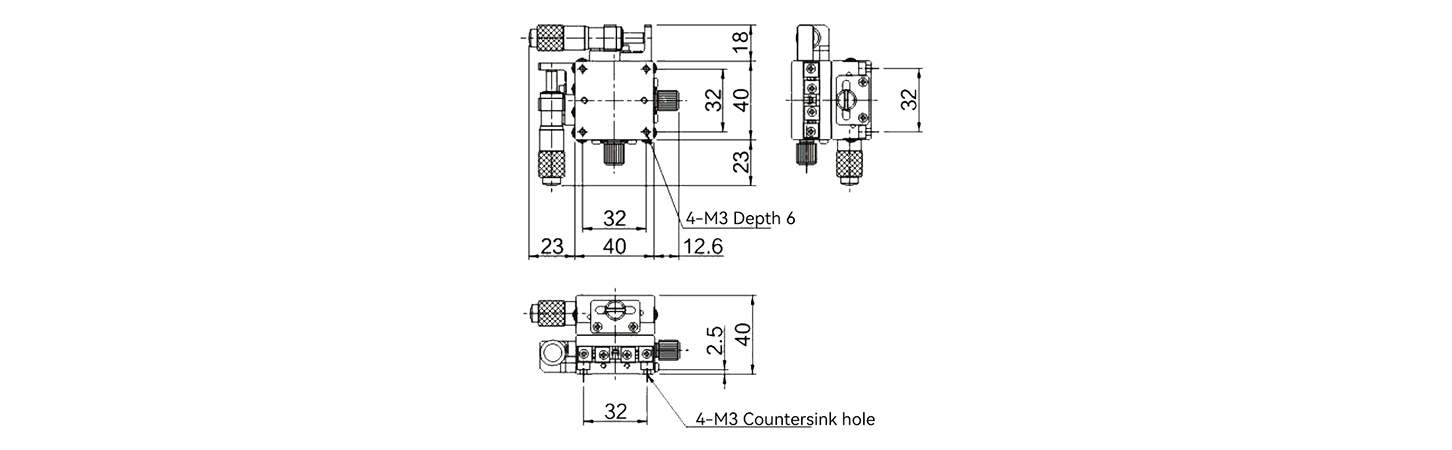

XLGY40-L

XY

40 mm x 40 mm

40 mm

±6,5 mm

19,6 N (2 kgf)

0,01 mm

≤0,02 mm/6 mm

0,06 mm

0,26 kg

MAIS+MENOS-

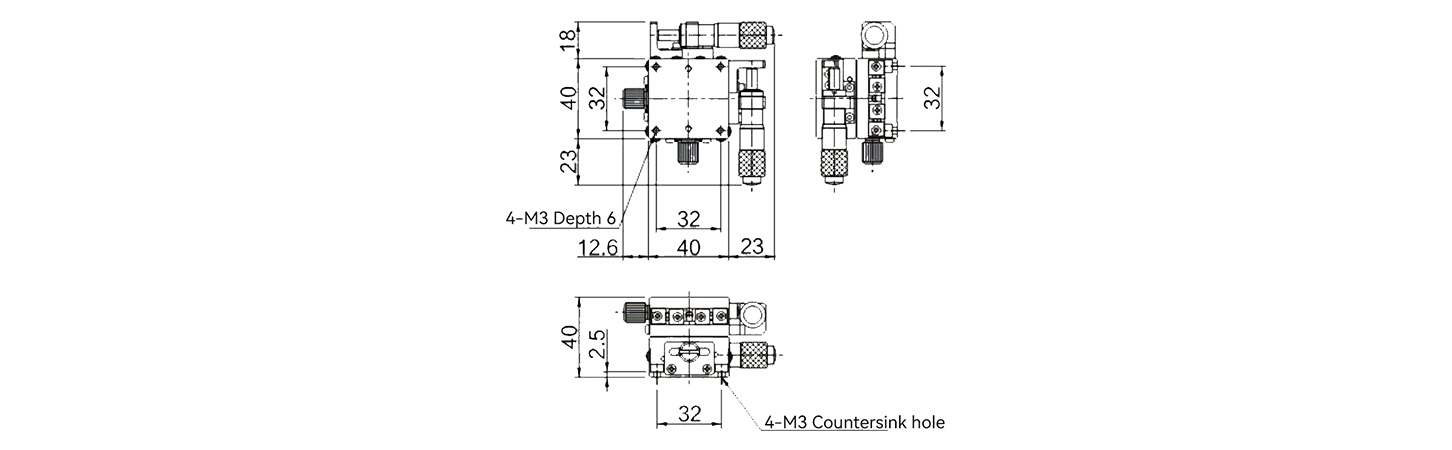

XLGY40-R

XY

40 mm x 40 mm

40 mm

±6,5 mm

19,6 N (2 kgf)

0,01 mm

≤0,02 mm/6 mm

0,06 mm

0,26 kg

MAIS+MENOS-

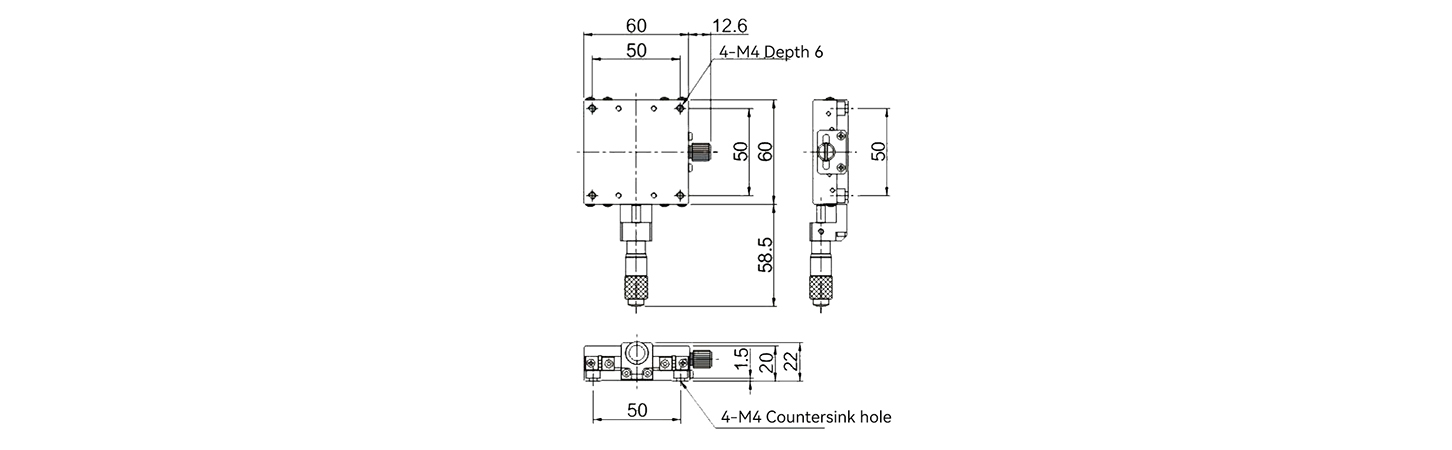

XLGX60-C

X

60 mm x 60 mm

20 mm

±6,5 mm

39,6 N (4 kgf)

0,01 mm

≤0,02 mm/13 mm

0,03 mm

0,21 kg

MAIS+MENOS-

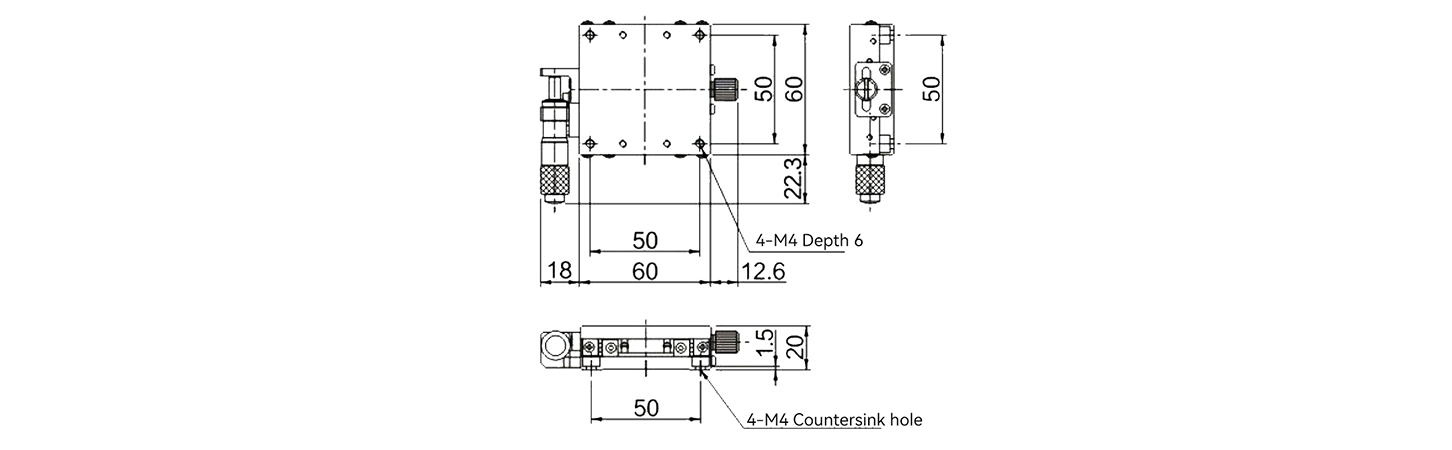

XLGX60-L

X

60 mm x 60 mm

20 mm

±6,5 mm

39,6 N (4 kgf)

0,01 mm

≤0,02 mm/13 mm

0,03 mm

0,21 kg

MAIS+MENOS-

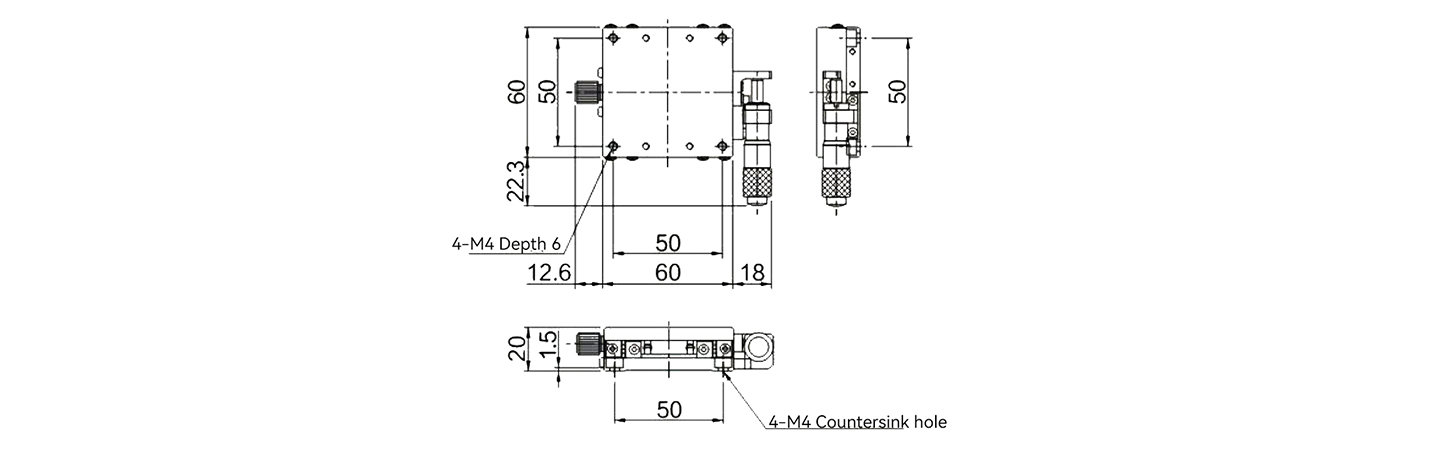

XLGX60-R

X

60 mm x 60 mm

20 mm

±6,5 mm

39,6 N (4 kgf)

0,01 mm

≤0,02 mm/13 mm

0,03 mm

0,21 kg

MAIS+MENOS-

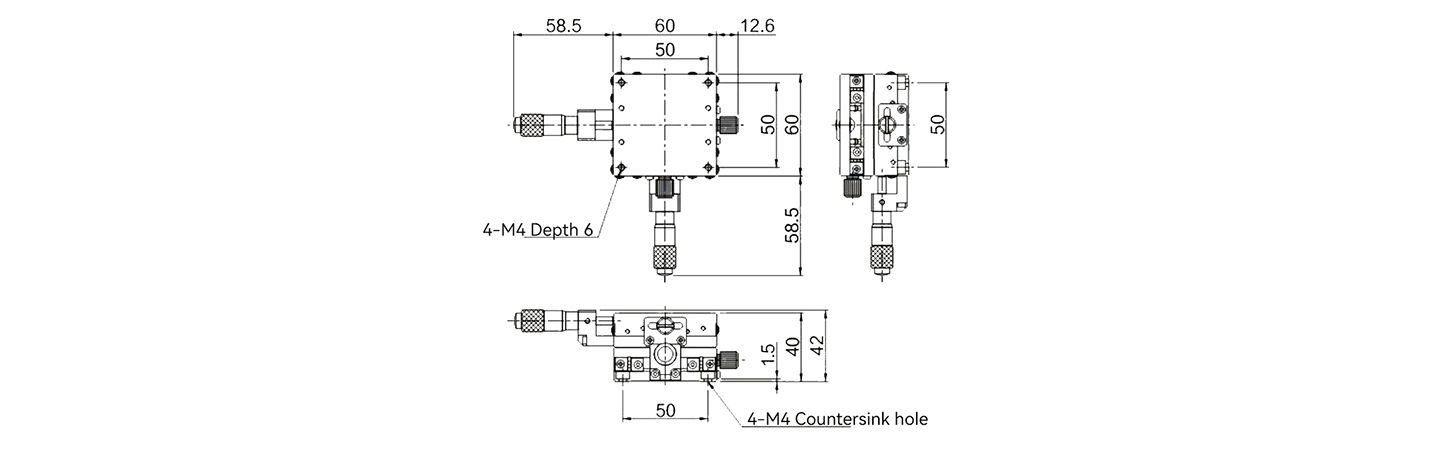

XLGY60-C

XY

60 mm x 60 mm

40 mm

±6,5 mm

39,6 N (4 kgf)

0,01 mm

≤0,02 mm/13 mm

0,06 mm

0,42 kg

MAIS+MENOS-

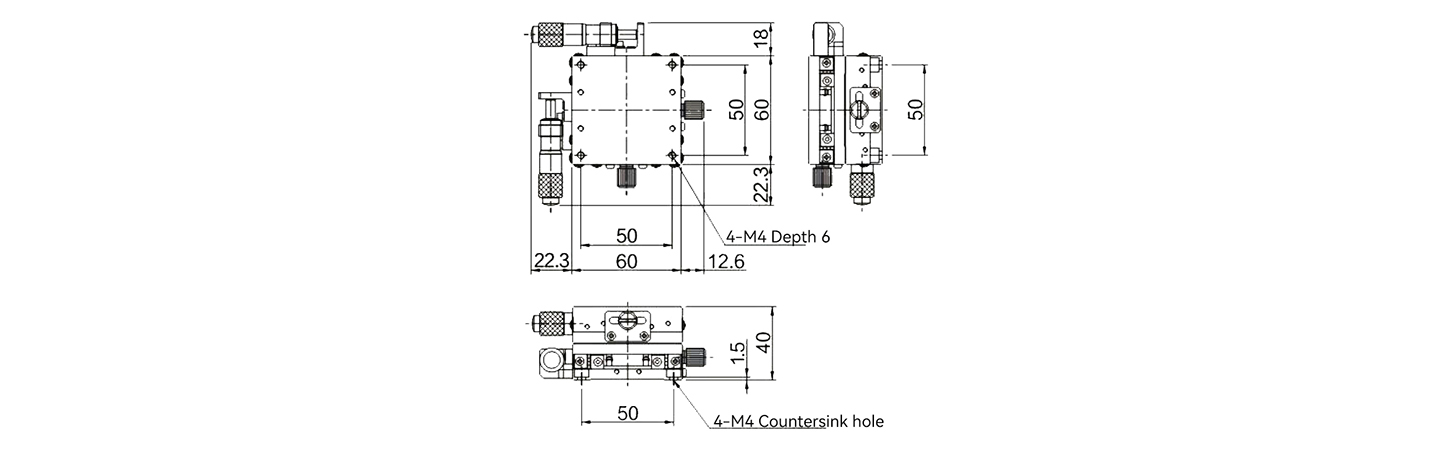

XLGY60-L

XY

60 mm x 60 mm

40 mm

±6,5 mm

39,6 N (4 kgf)

0,01 mm

≤0,02 mm/13 mm

0,06 mm

0,42 kg

MAIS+MENOS-

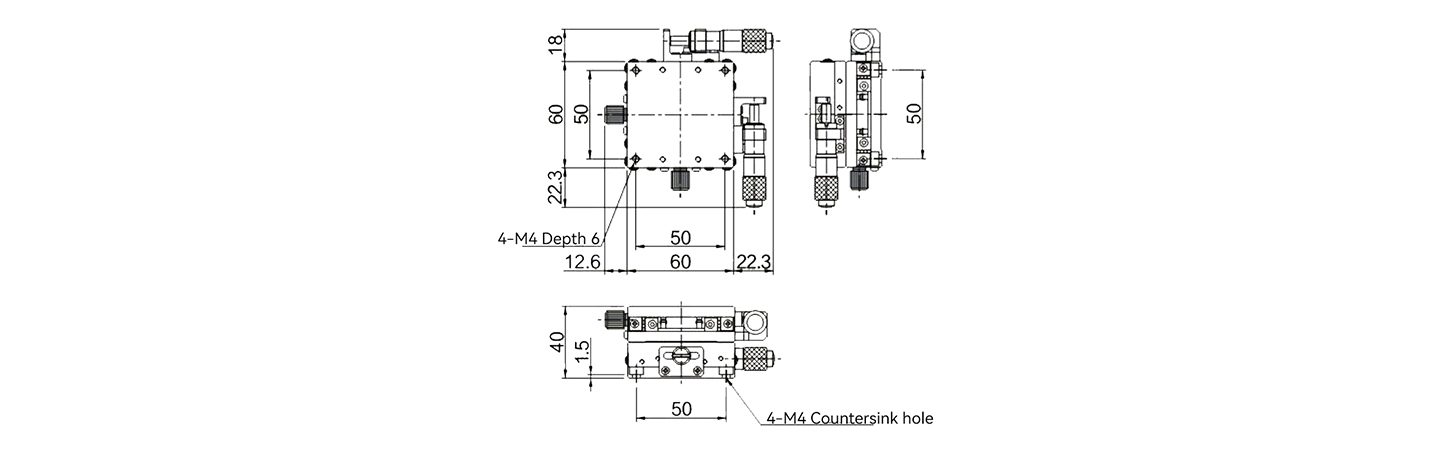

XLGY60-R

XY

60 mm x 60 mm

40 mm

±6,5 mm

39,6 N (4 kgf)

0,01 mm

≤0,02 mm/13 mm

0,06 mm

0,42 kg
