مصدر ضوء قبة عالي الإضاءة، انعكاس منتشر موحد وعالي الجودة، بدون ظلال

يُعدّ ضوء القبة نوعًا من أنواع الإضاءة عالية التوحيد، ذات الانعكاس المنتشر والخالية من الظلال. يمر الضوء المنبعث من مصابيح LED عبر انعكاس منتشر متعدد الزوايا على الأسطح المنحنية، مُضيئًا سطح الأجسام المستهدفة، مما يُحقق تأثيرًا بصريًا أكثر سلاسة. يُناسب ضوء القبة فحص أسطح المنتجات المعدنية المنحنية العاكسة، حيث يُبرز عدم انتظام سطح الجسم المستهدف بشكل أوضح.

اتصل بنا تحميل

تفاصيل المنتج

وصف المنتج

ملخص التقنيات تحميل

سمات

◇ زاوية متعددة، منطقة إضاءة واسعة
◇ تأثير جيد بدون ظلال
◇ تم اعتماد تقنية اللحام بالتدفق، مما يجعل تركيب منافذ الإضاءة العلوية والسفلية أكثر ملاءمة.
◇ مصفوفة عالية الكثافة، إضاءة موحدة، بدون ظلال متداخلة.

مجالات التطبيق

◇ افحص مظهر الأدوية والأطعمة
◇ فحص أعمال الطباعة
◇ فحص عيوب المنتجات ذات الأسطح غير المستوية
◇ افحص سطح الأجسام العاكسة
◇ افحص غطاء العلبة القابل للفتح، والمكثف، والدائرة المتكاملة، ولوحة الدوائر

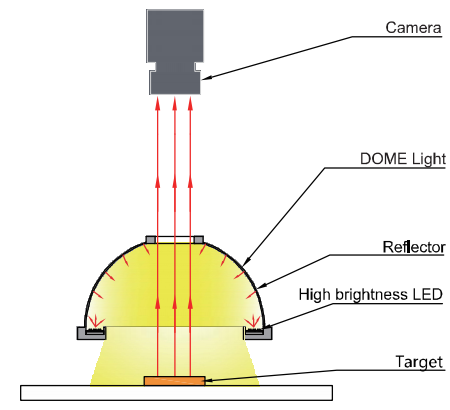

هيكل الإضاءة

دليل الاختيار

نيفادا	DM-	**	أحمر/أخضر/أزرق/أبيض/أشعة تحت الحمراء
رؤية جديدة	ضوء القبة	منطقة الانبعاث	لون فاتح

المؤشر الفني

اللون (الطول الموجي)	الأحمر: 620-630 نانومتر	الأخضر: 525-530 نانومتر	الأزرق: 465-470 نانومتر
اللون (الطول الموجي)	درجة حرارة اللون الأبيض 6600-7000 كلفن	الأشعة فوق البنفسجية: 365-395 نانومتر	الأشعة تحت الحمراء: 850/940 نانومتر
بيئة التشغيل	درجة الحرارة: من 0 إلى 50 درجة مئوية، الرطوبة: من 20% إلى 85% رطوبة نسبية
حياة	100,000 ساعة من وقت الخدمة النظري (يعتمد على بيئة التشغيل، وليس ضمانًا).
وحدة تحكم متوافقة	وحدة تحكم تناظرية، وحدة تحكم رقمية، وحدة تحكم تيار ثابت
ملحق اختياري	1. مصدر الضوء ومحول العدسة.
	2. لوحة تشتيت، لوحة استقطاب. (النفاذية الاختيارية: 60%، 70%، 80%، 90%)
	3. كابل تمديد: 1 متر / 2 متر / 5 متر / 10 متر / 15 متر (نوعان من مواد غلاف السلك: PVC صلب؛ سيليكون لين.)
ضمان	ضمان لمدة عام، عينات مجانية ودعم فني (يدفع المشتري تكاليف الشحن)
تخصيص الإضاءة	نقدم خدمات التصميم والتطوير وفقًا لاحتياجات العملاء الفردية، لتحقيق أفضل النتائج البصرية.

تحميل

معايير الإضاءة (الجهد 24 فولت)

قالب	نموذج	لون (أحمر/أخضر/أزرق/أبيض)	الطاقة (واط)		الأبعاد						صورة رقم
قالب	نموذج	لون (أحمر/أخضر/أزرق/أبيض)	الناتج	الناتج	أ	ب	ج	د	و	F
ضوء القبة	NV-DM50		3.5W	4.1 واط	68	30	15	60	19.5	37	1
	NV-DM70-		4.8 واط	5.9W	95	54	20	83	27	50
	NV-DM100-		7.0 واط	8.1 واط	117	65	23	110	30	61
	NV-DM120-		8.3W	10.3W	120	86	30	واحد	40	61
	NV-DM150-		10.5W	13.5W	180	110	34	160	172	81	2
	NV-DM180-		11.4 واط	15.6 واط	198	138	30	184	واحد	95
	NV-DM200-		22.9W	24.5W	234	166	50	222	واحد	115
	NV-DM240-		30.9W	36.6 واط	260	192	48	246	واحد	123
	NV-DM280-		33.1 واط	39.6 واط	280	230	50	266	واحد	123
	NV-DM300-		36.1 واط	42.6 واط	300	232	48	286	واحد	149
	لدينا حلول خاصة للأحجام التي تتجاوز NV-DM400/600

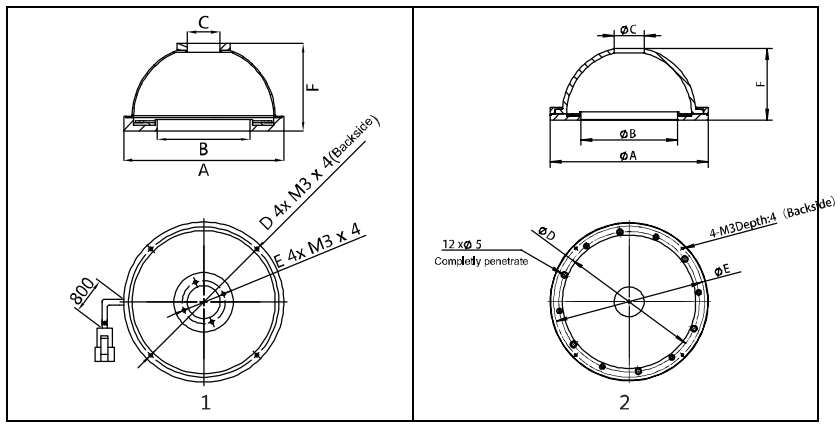

مخطط التركيب

التطبيقات

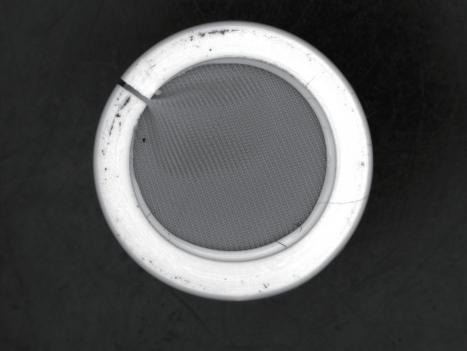

◇ فحص حلقة سيراميك عالية الدقة
◇ الموديل: NV-DM100-W
◇ تتميز الخواتم الخزفية المنحنية بسطح عاكس، مما يتطلب إضاءة موحدة متعددة الزوايا لإظهار الخدوش والعيوب الموجودة على سطحها المنحني بوضوح.

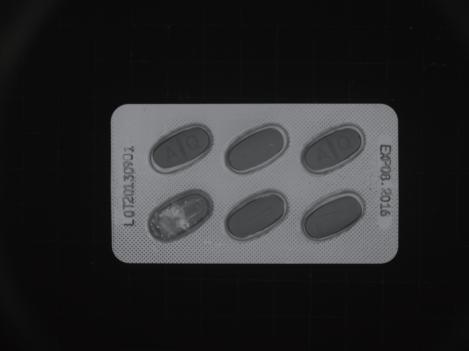

◇ افحص مظهر الدواء
◇ الموديل: NV-DM150-R و NV-FV70-R
◇ الغلاف البلاستيكي المنحني للأدوية عاكس للضوء بسهولة، لذا يتطلب إضاءة موحدة من زوايا متعددة لإظهار الخدوش والعيوب على سطحه المنحني بوضوح. ويمكن تحقيق أفضل النتائج باستخدام ضوء أحمر محوري لإزالة الظلال في المنتصف.
