صورة لمصباح مربع بدون ظل (سلسلة NV-FPQ).jpg

ضوء مربع موحد بدون ظلال لفحص عيوب الأسطح باستخدام الرؤية الآلية

يتم تشكيل الضوء المربع الخالي من الظلال من خلال جزيئات LED موزعة بالتساوي تمر عبر لوحة توجيه الضوء من جميع الجوانب لتشكيل ضوء منتشر موحد، وإضافة عاكس في الأعلى، وتجنب انعكاس LED على السطح العاكس بشكل فعال، وتحقيق إضاءة موحدة متعددة الاتجاهات ومنخفضة الزاوية وخالية من الظلال من الأعلى.

اتصل بنا تحميل

تفاصيل المنتج

وصف المنتج

ملخص التقنيات تحميل

سمات

◇ منطقة معتمدة لانبعاث الضوء، عالية التوحيد
◇ إضاءة سطحية موحدة، بدون بقع ضوئية
◇ تقنية اللحام بالتدفق المعتمدة، سهولة التركيب، تصميم صغير الحجم
◇ تم تحقيق إضاءة بزاوية منخفضة بدون ظلال وإضاءة متعددة الزوايا (من الأعلى)

مجالات التطبيق

◇ افحص العيوب الموجودة على سطح علبة السجائر
◇ فحص الزجاج صغير الحجم
◇ فحص خصائص ومظهر عناصر الدوائر المتكاملة
◇ افحص الخدوش والعلامات والكسور في السطح وحواف المظهر
◇ افحص السطح العاكس بسهولة

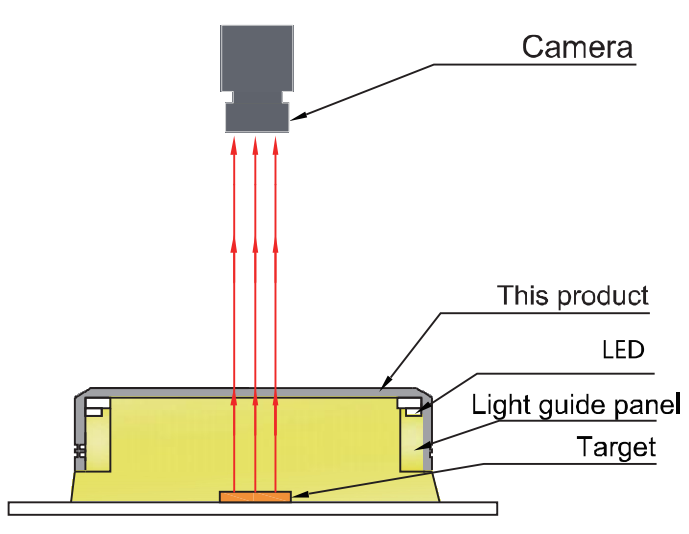

هيكل الإضاءة

دليل الاختيار

نيفادا	FPQ	D#	أحمر/أخضر/أزرق/أبيض
رؤية جديدة	ضوء مربع بلا ظلال	القطر الخارجي	لون

المؤشر الفني

لون (الطول الموجي)	الأحمر: 620-630 نانومتر	الأخضر: 525-530 نانومتر	الأزرق: 465-470 نانومتر
لون (الطول الموجي)	درجة حرارة اللون الأبيض 6600-7000 كيلو هرتز	الأشعة فوق البنفسجية: 365-395 نانومتر	الأشعة تحت الحمراء: 850/940 نانومتر
بيئة التشغيل	درجة الحرارة: من 0 إلى 50 درجة مئوية، الرطوبة: من 20% إلى 85% رطوبة نسبية
حياة	100,000 ساعة من وقت الخدمة النظري (يعتمد على بيئة التشغيل، وليس ضمانًا).
وحدة تحكم متوافقة	وحدة تحكم تناظرية، وحدة تحكم رقمية، وحدة تحكم تيار ثابت			سلسلة NV-LU ضوء مسح خطي على شكل قبة
ملحق اختياري	1. مصدر الضوء ومحول العدسة.
	2. لوحة تشتيت، لوحة استقطاب. (النفاذية الاختيارية: 60%، 70%، 80%، 90%)
	3. كابل تمديد: 1 متر / 2 متر / 5 متر / 10 متر / 15 متر (نوعان من مواد غلاف السلك: PVC صلب؛ سيليكون لين.)
ضمان	ضمان لمدة عام، عينات مجانية ودعم فني (يدفع المشتري تكاليف الشحن)
تخصيص الإضاءة	نقدم خدمات التصميم والتطوير وفقًا لاحتياجات العملاء الفردية، لتحقيق أفضل النتائج البصرية.

تحميل

معايير الإضاءة (الجهد 24 فولت)

قالب	نموذج	لون (أحمر/أخضر/أزرق/أبيض)	الطاقة (واط)		الأبعاد						صورة رقم
قالب	نموذج	لون (أحمر/أخضر/أزرق/أبيض)	الناتج	الناتج	أ	ب	ج	د	و	F	صورة رقم
ضوء مربع بدون ظلال	NV-FPQ32-		0.96W	1.08 واط	32	15	15	8.5	11	12	1
	NV-FPQ48-		1.92W	2.16 واط	48	33	20	12	27	12
	NV-FPQ70-		2.88 واط	3.24 واط	70	55	58	6	49	26
	NV-FPQ95-		3.84 واط	4.32W	95	80	60	17.5	74	28
	NV-FPQ120-		4.8 واط	5.4 واط	120	105	85	17.5	99	30
	NV-FPQ140-		5.76W	6.48 واط	140	125	105	17.5	119	35
	NV-FPQ160-		7.72 واط	7.56 واط	160	145	125	17.5	139	40

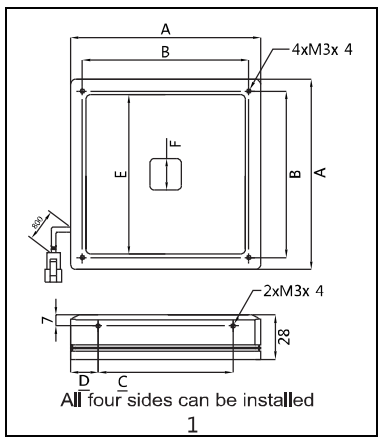

مخطط التركيب

التطبيقات

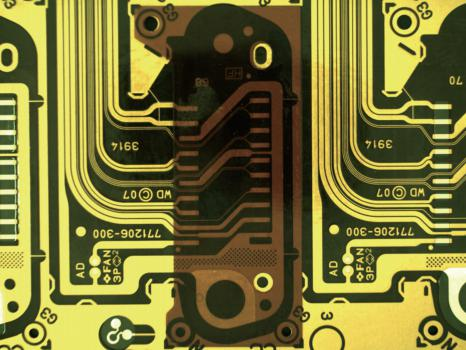

◇ افحص محاذاة السطح العاكس
◇ الموديل: NV-FPQ120-W
◇ سطح لوحة الدوائر عاكس للغاية، ويحتاج إلى إضاءة متساوية دون انعكاسات أو ظلال. يجب ألا يكون هناك أي جسم لامع في الجزء العلوي من مجال الرؤية. هذا الضوء يلبي هذا الشرط على أكمل وجه.

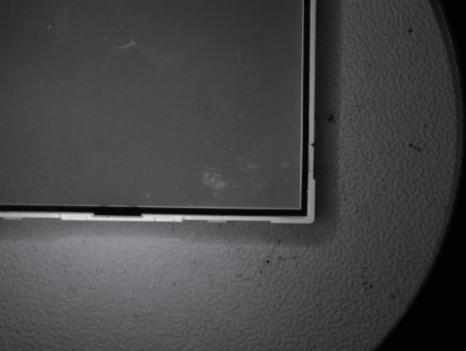

◇ افحص محاذاة لوحة شاشة LCD
◇ الموديل: NV-FPQ75-R
◇ سطح لوحة الدوائر عاكس للغاية، ويحتاج إلى إضاءة متساوية دون انعكاسات أو ظلال. يجب ألا يكون هناك أي جسم لامع في الجزء العلوي من مجال الرؤية. هذا الضوء يلبي هذا الشرط على أكمل وجه.

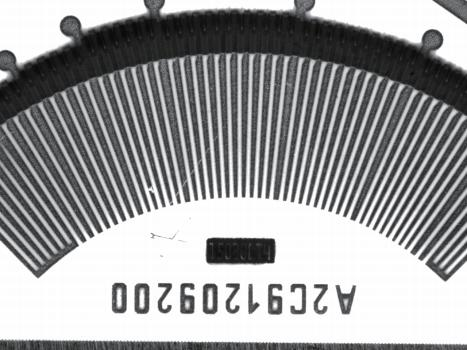

◇ افحص لوحة عدادات السيارة
◇ الموديل: NV-FPQ140-B
◇ لوحة القيادة في السيارة عاكسة للغاية، لذا استخدم ضوءًا بدون ظلال لتشكيل بيئة إضاءة بزاوية منخفضة، بحيث يمكن رؤية الخدوش والعيوب بشكل متساوٍ.
