NV-THC-Serie: Ultradünne Flachleuchte für die Bildverarbeitung
Merkmale
◇ Kann zu verschiedenen Größen der Emissionsfläche kombiniert werden.
◇ Dank Reflow-Löttechnologie ist die Installation von den Seiten einfacher.
◇ Schnellere Entwicklung neuer Dimensionen, hohe Gleichmäßigkeit, hohe Kosteneffizienz
◇ Leichter, dünner, größere Wärmeableitungsfläche.
Anwendungsgebiete
◇ Überprüfen Sie den Flüssigkeitsstand und die Verunreinigungen in der Flüssigkeit.
◇ Überprüfen Sie die Produktkontur und den Abstand zwischen den Produkten.
◇ Überprüfen Sie den Sicherungsdraht, die Höhe des Steckeranschlusses und die Planheit
◇ Überprüfen Sie die Mängel der Außenkante
◇ Prüfen Sie die Mängel der Außenabmessungen unter gleichmäßiger Beleuchtung mit großer Fläche

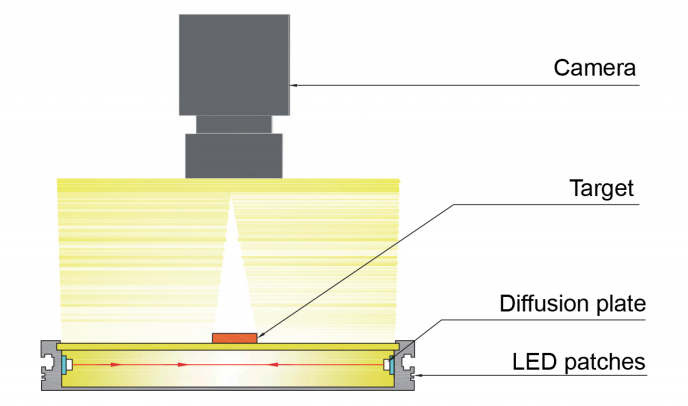

Beleuchtungskonstruktion
Auswahlhilfe
| NV | THC- | ** | ** | Rot/Grün/Schwarz/Weiß |
|---|---|---|---|---|
| Neue Vision | Hintergrundbeleuchtung | Länge der Emissionsfläche | Breite des Emissionsbereichs | Farbe |
Technischer Index
| Farbe (Wellenlänge) | Rot: 620–630 nm | Grün: 525–530 nm | Blau: 465–470 nm |
|---|---|---|---|
| Farbtemperatur Weiß 6600-7000K | UV: 365-395 nm | IR: 850/940 nm | |
| Betriebsumgebung | Temperatur: 0 bis 50 °C, Luftfeuchtigkeit: 20 % bis 85 % relative Luftfeuchtigkeit | ||
| Lebensdauer | Theoretische Betriebsdauer: 100.000 Stunden (Abhängig von den Betriebsbedingungen, keine Garantie.) | ||
| Kompatibler Controller | Analogregler, Digitalregler, Konstantstromregler | ||
| Optionales Zubehör | 1. Lichtquelle und Objektivadapter. | ||
| 2. Diffusionsplatte, Polarisationsplatte. (Optische Transmission: 60 %, 70 %, 80 %, 90 %) | |||
| 3. Verlängerungskabel: 1 m/2 m/5 m/10 m/15 m (2 Arten von Kabelummantelungsmaterialien: hartes PVC; weiches Silikon.) | |||
| Garantie | Ein Jahr Garantie, kostenlose Muster und technischer Support (Käufer trägt die Versandkosten). | ||
| Lichtanpassung | Wir bieten Design- und Entwicklungsdienstleistungen an, die auf die individuellen Bedürfnisse unserer Kunden zugeschnitten sind, um optimale Bildeffekte zu erzielen. | ||
Lichtparameter (Spannung: 24 V)
| Schimmel | Modell | Farbe (R/G/B/W) | Leistung (W) | Abmessungen | |||||
|---|---|---|---|---|---|---|---|---|---|
| Ausgabe | Ausgabe
| A | B | D | C | Bild Nr. | |||
| Flaches Licht | NV-THC3030 | 0,48 W | 1,44 W | 30 | 30 | 46 | 7 | 1 | |
| NV-THC5050 | 0,96 W | 2,88 W | 50 | 50 | 45 | 22,5 | |||
| NV-THC7575 | 1,44 W | 4,32 W | 75 | 75 | 45 | 30 | |||
| NV-THC100100 | 1,92 W | 5,76 W | 100 | 100 | 70 | 30 | |||
| NV-THC125125 | 2,4 W | 7,2 W | 125 | 125 | 95 | 30 | |||
| NV-THC150150 | 2,88 W | 8,64 W | 150 | 150 | 120 | 30 | |||
| NV-THC150100 | 2,6 W | 8,3 W | 150 | 100 | 120 | 30 | |||
| NV-THC200100 | 2W | 5,76WW | 200 | 100 | 170 | 30 | |||
| NV-THC200200 | 3,84 W | 11,52 W | 200 | 200 | 170 | 30 | |||
| NV-THC320160 | 5,1 W | 15,3 W | 320 | 160 | 150 | 30 | 2 | ||
| NV-THC300300 | 5,76 W | 17,28 W | 300 | 300 | 270 | 30 | |||
| NV-THC400300 | 7,6 W | 18,72W | 400 | 300 | 370 | 30 | |||
| NV-THC600400 | 15,2 W | 37,44W | 600 | 400 | 570 | 30 | |||

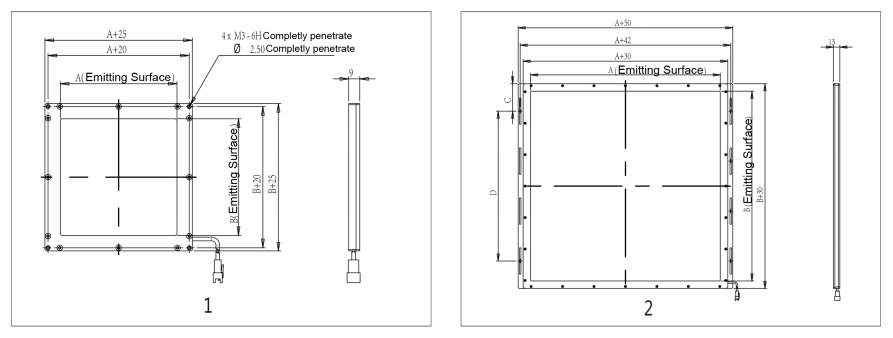

Installationsdiagramm
Anwendungen

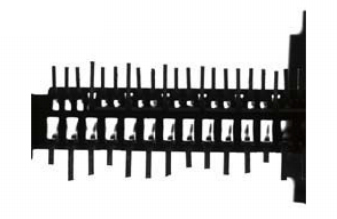

◇ Überprüfen Sie den Abstand zwischen den Steckverbindern
◇ Modell: NV-THC7070-R
◇ Durch die hohe Gleichmäßigkeit des Lichts wird der Abstand zwischen den Verbindungsstücken deutlich sichtbar.
◇ Überprüfen Sie die Anzahl der Produktverpackungen
◇ Modell: NV-THC320160-R
◇ Die hohe Gleichmäßigkeit des Lichts ermöglicht es, die Position des Ziels sehr deutlich zu erkennen; großer Beleuchtungsbereich, hohe Gleichmäßigkeit, hohe Kosteneffizienz.

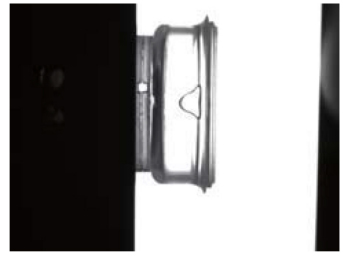

◇ Überprüfen Sie die Blase in den Verschlüssen von medizinischen Flaschen
◇ Modell: NV-THC7070-IR
◇ Nutzen Sie die hohe Durchdringungsfähigkeit und Gleichmäßigkeit unseres Lichts, um herauszufinden, wo sich die Blasen befinden.
