Fontes coaxiais colimadas distais eliminam o halo de contorno causado pela luz de fundo dispersa.

O sistema coaxial paralelo distal é composto por uma fonte de luz paralela e uma lente remota bilateral. O design preciso da lente óptica elimina o halo de contorno produzido pela dispersão da luz de fundo, melhora a precisão da medição da forma do produto e detecta defeitos sutis em superfícies lisas.

Contate-nos Download

detalhes do produto

Descrição do produto

Visão geral Tecnologias Download

Características

◇ Partículas de LED grandes e de alta intensidade
◇ Detectar pequenos defeitos em superfícies lisas
◇ Várias cores opcionais, personalizáveis
◇ Precisão no design óptico, design compacto

Áreas de aplicação

◇ Detecção de pequenos defeitos na superfície do produto
◇ Gravação a laser de caracteres, código bidimensional
◇ Aparência e dimensões de alta precisão

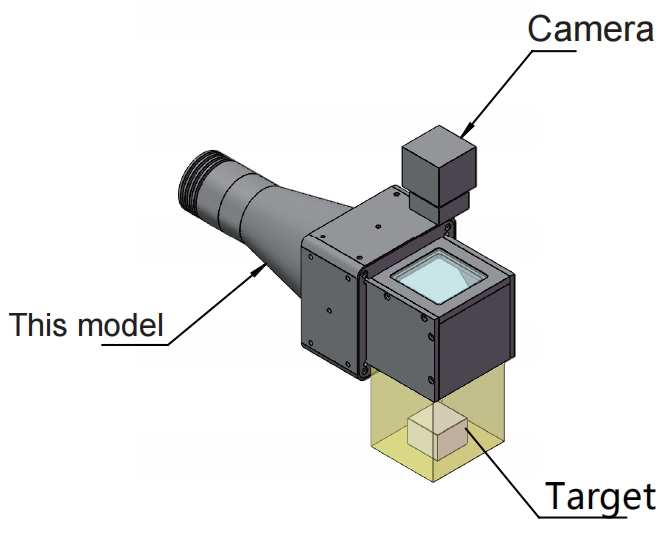

Construção de iluminação

Guia de Seleção

NV-	PFC	**	R/G/B/W/IR
Nova visão	Luz coaxial colimada distal	Área emissora	Cor

Índice Técnico

Cor (Comprimento de onda)	Vermelho: 620-630nm	Verde: 525-530nm	Azul: 465-470nm
Cor (Comprimento de onda)	Temperatura de cor branca 6600-7000K	UV: 365-395nm	IR: 850/940nm
Ambiente operacional	Temperatura: 0 a 50 °C, Umidade: 20% a 85% UR
Vida	Tempo de serviço teórico de 100.000 horas (Depende do ambiente operacional, não é uma garantia).
Controlador compatível	Controlador analógico, Controlador digital, Controlador de corrente constante		Série NV-LU Luz de varredura de linha DOME
Acessório opcional	1. Fonte de luz e adaptador de lente.
	2. Placa de difusão, placa de polarização. (Transmitância opcional: 60%, 70%, 80%, 90%)
	3. Cabo de extensão: 1m/2m/5m/10m/15m (2 tipos de materiais para o revestimento do fio: PVC rígido; silicone flexível).
Garantia	Garantia de um ano, amostras grátis e suporte técnico (frete por conta do comprador).
Personalização de luzes	Oferecemos serviços de design e desenvolvimento personalizados de acordo com as necessidades individuais de cada cliente, visando alcançar os melhores resultados de imagem.

Download

Parâmetros de iluminação (tensão de 24V)

Mofo	Modelo	Cor (Vermelho/Verde/Preto/Branco)	Potência (W)		Dimensões						Foto nº.
Mofo	Modelo	Cor (Vermelho/Verde/Preto/Branco)	Saída	Saída	UM	B	C	D	E	F	Foto nº.
Coaxial colimado	NV-PFC50-		32W	3W	32	66	184	50	25	30	1
	NV-PFC70-		3W	3W	35	84	213	60	45	45
	NV-PFC90-		5W	5W	35	115	298	80	45	78
Caso o objeto de teste necessite, também é possível fabricá-lo com um ângulo de rotação coaxial de três cores, e a faixa de onda e a posição do furo de montagem podem ser personalizadas.

Ao realizar medições de alta precisão, recomenda-se o uso de uma fonte de luz paralela verde, alinhando-a horizontalmente com a lente telecêntrica. Isso permite obter um maior grau de telecentricidade, minimizar a distorção óptica e, consequentemente, gerar uma imagem com maior taxa fractal.

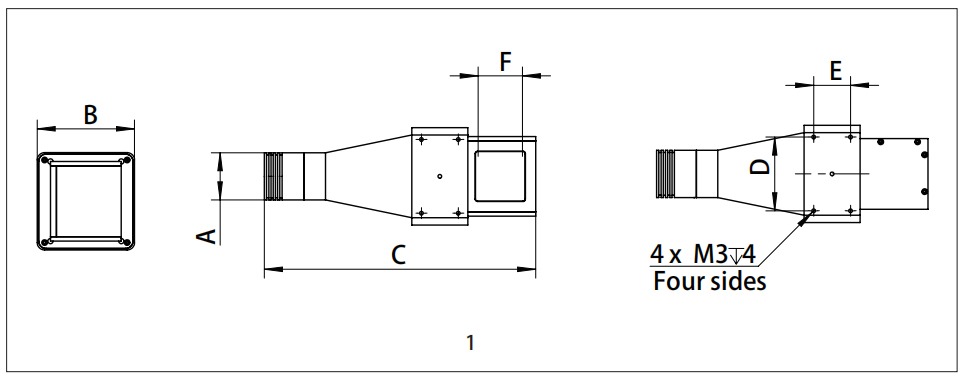

Diagrama de instalação

Aplicações

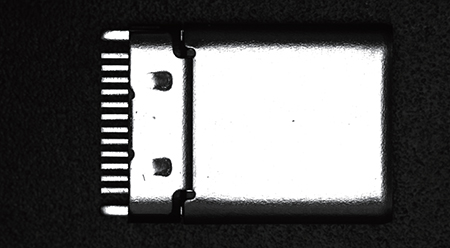

◇ Inspecione os arranhões e amassados na superfície do aço inoxidável.
◇ Modelo: NV-PFC70-W
◇ Detecção de arranhões côncavos na superfície do aço inoxidável, com irradiação coaxial paralela
◇ Realce preciso de riscos e amassados na superfície
