Luz coaxial de 90° para inspeção de códigos QR e riscos em superfícies de metal ou vidro.
Características
◇ Alinhamento de alta densidade, irradiação uniforme, sem efeito fantasma, boa dissipação de calor de materiais especiais
◇ A película de plástico óptico é opcional para suprimir a difusão da luz em uma direção específica.
◇ Design com ângulo de 90°, pode ser usado em diferentes cenários.
◇ Processo de soldagem por onda, a instalação lateral e frontal pode ser mais conveniente e flexível.
Áreas de aplicação
◇ Inspecione a posição da etiqueta, o código QR e o ponto de marcação.
◇ Inspecione o contorno e a distância
◇ Inspecione os caracteres do chip e a altura do terminal do conector.
◇ Inspecione os danos na borda externa.
◇ Inspecione a superfície de objetos reflexivos

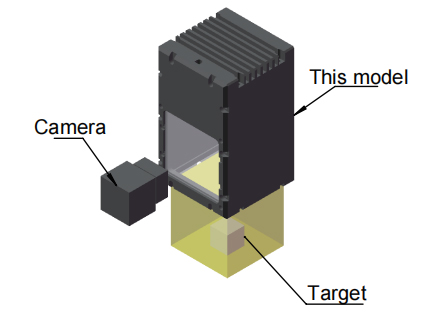

Construção de iluminação
Guia de Seleção
| NV- | FVC | ** | R/G/B/W/IR |
|---|---|---|---|
| Nova visão | Luz coaxial de 90° | Área emissora Largura = Comprimento | Cor |
Índice Técnico
| Cor (Comprimento de onda) | Vermelho: 620-630nm | Verde: 525-530nm | Azul: 465-470nm |
|---|---|---|---|
| Temperatura de cor branca: 6600-7000K | UV: 365-395nm | IR: 850/940nm | |
| Ambiente operacional | Temperatura: 0 a 50 °C, Umidade: 20% a 85% UR | ||
| Vida | Tempo de serviço teórico de 100.000 horas (Depende do ambiente operacional, não é uma garantia). | ||
| Controlador compatível | Controlador analógico, Controlador digital, Controlador de corrente constante | ||
| Acessório opcional | 1. Fonte de luz e adaptador de lente. | ||
| 2. Placa de difusão, placa polarizadora. (Transmitância opcional: 60%, 70%, 80%, 90%) | |||
| 3. Cabo de extensão: 1m/2m/5m/10m/15m (2 tipos de materiais para o revestimento do fio: PVC rígido; silicone flexível). | |||
| Garantia | Garantia de um ano, amostras grátis e suporte técnico (frete por conta do comprador). | ||
| Personalização de luzes | Oferecemos serviços de design e desenvolvimento personalizados de acordo com as necessidades individuais de cada cliente, visando alcançar os melhores resultados de imagem. | ||
Parâmetros de iluminação (tensão de 24V)
| Mofo | Modelo | Cor (Vermelho/Verde/Preto/Branco) | Potência (W) | Dimensões | Foto nº. | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Saída | Saída
| UM | B | C | D | E | F | G | H | ||||
| Luz coaxial de 90° | NV-FVC50 | 2W | 2,7 W | 101 | 60 | 59,5 | 47 | 54 | 48 | 48 | 8 | 1 | |
| NV-FVC80 | 4W | 5,2 W | 128 | 88 | 86,5 | 70 | 82 | 74 | 74 | 10 | |||
| Se o objeto de teste exigir, ele também pode ser transformado em uma versão tricolor. O ângulo de rotação coaxial, a faixa de onda e a posição do furo de montagem podem ser personalizados. | |||||||||||||

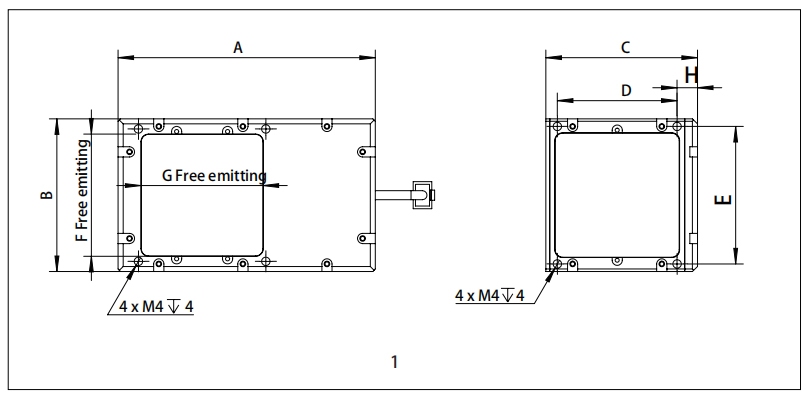

Diagrama de instalação
Aplicações

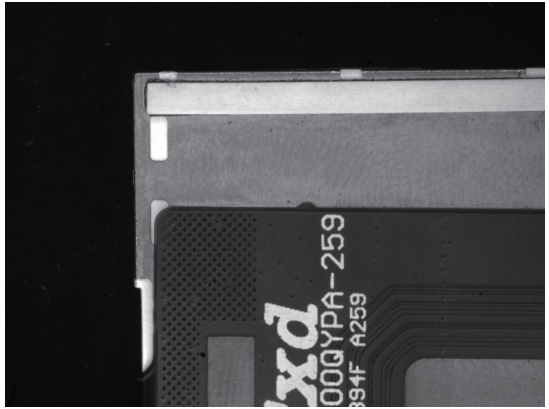

◇ Modelo: NV-FVC50-B
◇ Medição do perfil da placa de circuito impresso (PCB), irradiação uniforme desta fonte de luz
◇ Evita eficazmente reflexos causados por outros reflexos, proporcionando uma aparência uniforme do contorno.

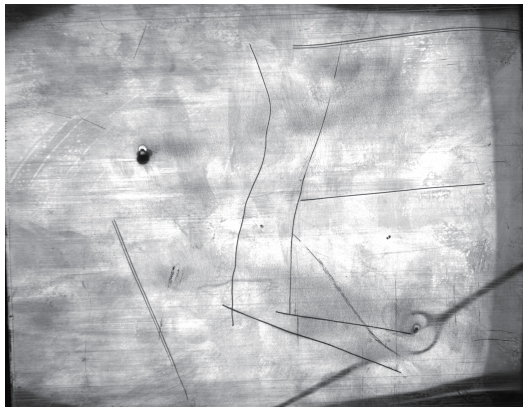

◇ Modelo: NV-FVC80-W
◇ Bateria de lítio com alta reflexão superficial, detecção de arranhões e pontos côncavos
◇ Esta luz ilumina eficazmente, evitando olhares indiscretos e até mesmo revelando o que não é bom.
