Anel de luz LED de alta densidade da série NV-DR para inspeção por visão computacional.
Características
◇ Matriz de LEDs de alta densidade, alto brilho
◇ Vários ângulos de feixe podem ser personalizados.
◇ O painel difusor é opcional e aumenta a uniformidade da iluminação.
◇ Utiliza tecnologia de soldagem por onda, melhorando a qualidade dos produtos e facilitando a instalação.
Áreas de aplicação
◇ Inspeção de PCB (placa de circuito impresso)
◇ Inspeção de rótulos
◇ Defeitos na embalagem de inspeção
◇ Inspeção da aparência geral
◇ Inspeção das características e aparência dos elementos de circuitos integrados

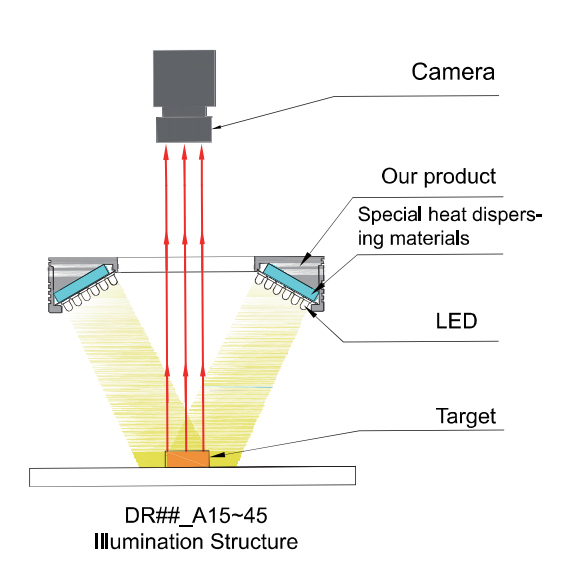

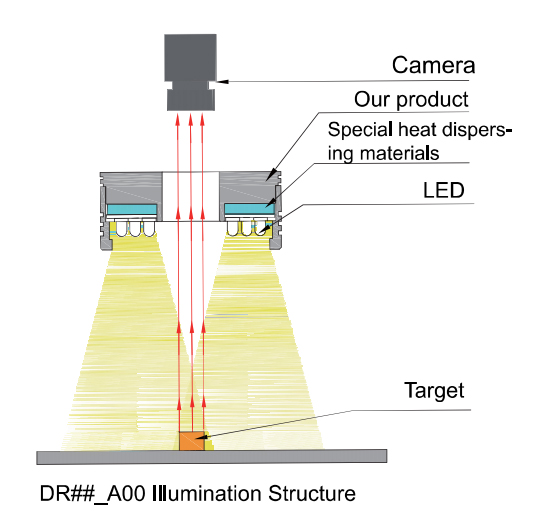

Estrutura de Iluminação

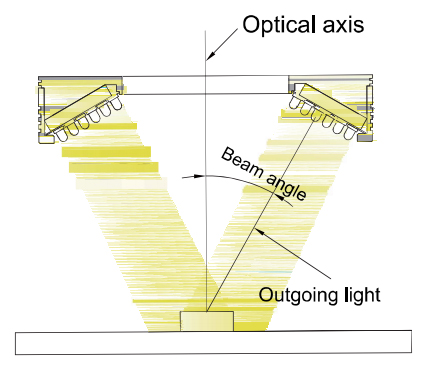

Diagrama de ângulos
O ângulo do feixe é o ângulo entre o eixo óptico e a luz emitida:
Guia de Seleção
| NV | DR | ## | UM## | Vermelho/Verde/Preto/Branco |
|---|---|---|---|---|
| Nova visão | Luz circular | Diâmetro externo | Ângulo de emissão | Cor |
Índice Técnico
| Cor (Comprimento de onda) | Vermelho: 620-630nm | Verde: 525-530nm | Azul: 465-470nm |
|---|---|---|---|
| Temperatura de cor branca: 6600-7000K | UV: 365-395nm | IR: 850/940nm | |
| Ambiente operacional | Temperatura: 0 a 50 °C, Umidade: 20% a 85% UR | ||
| Vida | Tempo de serviço teórico de 100.000 horas (Depende do ambiente operacional, não é uma garantia). | ||
| Controlador compatível | Controlador analógico, Controlador digital, Controlador de corrente constante | ||
| Acessório opcional | 1. Fonte de luz e adaptador de lente. | ||
| 2. Placa de difusão, placa polarizadora. (Transmitância opcional: 60%, 70%, 80%, 90%) | |||
| 3. Cabo de extensão: 1m/2m/5m/10m/15m (2 tipos de materiais para o revestimento do fio: PVC rígido; silicone flexível). | |||
| Garantia | Garantia de um ano, amostras grátis e suporte técnico (frete por conta do comprador). | ||
| Personalização de luzes | Oferecemos serviços de design e desenvolvimento personalizados de acordo com as necessidades individuais de cada cliente, visando alcançar os melhores resultados de imagem. | ||
Parâmetros de iluminação (tensão de 24V ou 48V)
| Ângulo | Modelo | Cor (Vermelho/Verde/Preto/Branco) | Potência (W) | Dimensões | Foto | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Saída | Saída
| DE (mm) UM | DI (mm) B | furo de montagem C | Grossura D | Quantidade da fileira | Número | |||
| 0° | NV-DR28-A00- | 0,2 W | 0,5 W | 28 | 10 | 20 | 22 | 1 | 1 | |
| NV-DR35-A00- | 0,9 W | 1,35 W | 37 | 15 | 24 | 22 | 2 | |||
| NV-DR50-A00- | 1,3 W | 2,3 W | 50 | 15 | 40 | 22 | 3 | |||
| NV-DR70-A00- | 1,8 W | 2,7 W | 70 | 35 | 50 | 22 | 3 | |||
| NV-DR90-A00- | 3,5 W | 6,1 W | 90 | 45 | 70 | 22 | 4 | |||
| NV-DR100-A00- | 6,1 W | 7,3 W | 100 | 40 | 80 | 22 | 5 | |||
| NV-DR110-A00- | 6,4 W | 7,9 W | 110 | 60 | 85 | 22 | 5 | |||
| NV-DR120-A00- | 4,7 W | 7,3 W | 120 | 50 | 100 | 22 | 6 | |||
| NV-DR140-A00- | 6,5 W | 10,5 W | 140 | 90 | 120 | 22 | 6 | |||
| NV-DR150-A00- | 10,5 W | 15,8 W | 150 | 25/50 | 130 | 22 | 11/8 | |||
| NV-DR200-A00- | 13,1 W | 18,9W | 200 | 110 | 160 | 22 | 7 | |||
| NV-DR260-A00- | 16,2 W | 23,3 W | 260 | 160 | 220 | 22 | 8 | |||
| 15° | NV-DR34-A15- | 0,9 W | 1,2 W | 34 | 10 | 24 | 21 | 2 | 2 | |
| NV-DR40-A15- | 0,9 W | 1,4 W | 42 | 15 | 30 | 21 | 2 | |||
| NV-DR50-A15- | 0,8 W | 1,6 W | 52 | 27 | 40 | 21 | 2 | |||
| NV-DR60-A15- | 0,93 W | 1,8 W | 62 | 37 | 50 | 21 | 2 | |||
| NV-DR70-A15- | 1,7 W | 2,9 W | 70 | 37 | 50 | 21 | 3 | |||
| NV-DR90-A15- | 3,1 W | 5,6 W | 90 | 50 | 70 | 21 | 4 | |||
| NV-DR104-A15- | 4,1 W | 6,5 W | 104 | 56 | 80 | 21 | 5 | |||
| NV-DR110-A15- | 3,6 W | 6,8 W | 110 | 60 | 85 | 21 | 5 | |||
| NV-DR120-A15- | 3,8 W | 7,4 W | 120 | 60 | 100 | 21 | 6 | |||
| NV-DR145-A15- | 6,9 W | 12,6 W | 145 | 85 | 125 | 21 | 7 | |||
| 30° | NV-DR50-A30- | 1,5 W | 2,3 W | 50 | 28 | 40 | 20 | 2 | 3 | |
| NV-DR60-A30- | 1,6 W | 2,5 W | 60 | 34 | 50 | 20 | 2 | |||
| NV-DR70-A30- | 2,1 W | 3,3 W | 70 | 30 | 50 | 20 | 3 | |||
| NV-DR90-A30- | 3,85 W | 6,3 W | 90 | 40 | 70 | 22 | 5 | |||
| NV-DR100-A30- | 4,25 W | 7,1 W | 100 | 50 | 70 | 22 | 4 | |||
| NV-DR120-A30- | 8,5 W | 13,6 W | 120 | 60 | 90 | 24 | 6 | |||
| NV-DR150-A30- | 8,6 W | 14,5 W | 150 | 94 | 130 | 24 | 6 | |||
| NV-DR180-A30- | 8,8 W | 15,9 W | 180 | 120 | 160 | 24 | 6 | |||
| NV-DR200-A30- | 9,5 W | 16,2 W | 200 | 140 | 180 | 24 | 6 | |||
| 45° | NV-DR55-A45- | 1,9 W | 2,9 W | 55 | 25 | 44 | 22 | 3 | 4 | |
| NV-DR70-A45- | 2,3 W | 3,7 W | 70 | 32 | 54 | 22 | 3 | |||
| NV-DR90-A45- | 3,4 W | 4,8 W | 90 | 50 | 75 | 24 | 3 | |||
| NV-DR100-A45- | 3,6 W | 5,1 W | 100 | 60 | 80 | 24 | 3 | |||
| NV-DR120-A45- | 8,1 W | 13,4 W | 120 | 68 | 100 | 33 | 4 | |||
| NV-DR130-A45- | 9,3 W | 15,6 W | 130 | 78 | 100 | 33 | 4 | |||
| NV-DR150-A45- | 10,2 W | 15,3 W | 150 | 105 | 130 | 30 | 4 | |||
| NV-DR180-A45- | 12,3 W | 18,4 W | 180 | 136 | 155 | 30 | 5 | |||
Observações: O ângulo do feixe é o ângulo entre o eixo óptico e a luz emitida. (Todas as luzes utilizam tensão de saída de 24V. Caso deseje 12V, informe-nos com antecedência para personalização.)

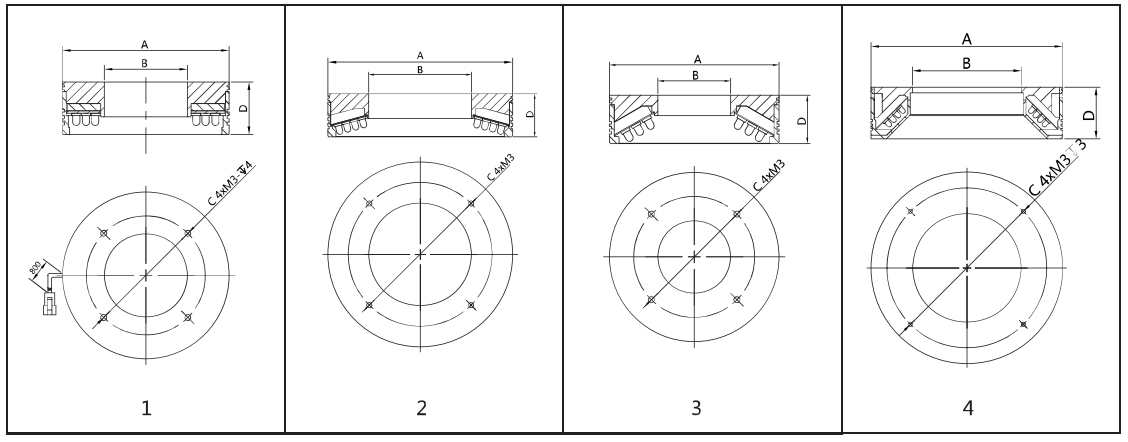

Diagrama de instalação
Aplicações
◇ Inspecione o contorno dos produtos chineses
◇ Modelo: NV-DR70-W
◇ Usar uma luz circular para iluminar diretamente a superfície de produtos de porcelana pode torná-la mais brilhante; se usada a uma distância maior, o contorno pode ser visto com bastante clareza.

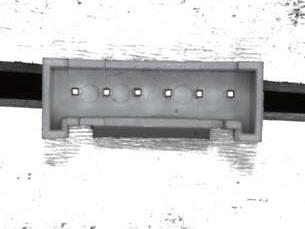

◇ Inspecione a posição real dos terminais do conector.
◇ Modelo: NV-DR50-B
◇ A superfície do terminal é bastante plana, portanto, use uma luz direta para iluminá-la; o fundo parecerá cinza sob a luz azul, permitindo que a inspeção seja realizada de forma satisfatória.

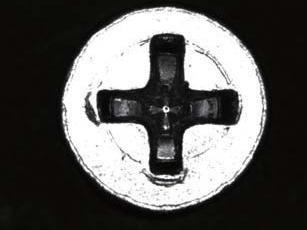

◇ Inspeção do recesso transversal para parafuso
◇ Modelo: NV-DR50-B
◇ Use uma luz direta para iluminar o parafuso; a superfície plana aparecerá bastante brilhante, enquanto a área áspera do recesso em cruz aparecerá escura. Isso indica se o recesso em cruz está bom ou não.
