Anel de luz LED de alta potência para inspeção de longa distância e grandes áreas em sistemas de visão computacional.

Um anel de luz de alta potência é combinado com uma matriz de partículas de LED grandes, de alto brilho e alta densidade, juntamente com uma lente condensadora, para emitir luz no centro com dimensões variadas.

Contate-nos Download

detalhes do produto

Descrição do produto

Visão geral Tecnologias Download

Características

◇ Matriz de partículas de LED de alto brilho e grande tamanho
◇ Longo alcance de iluminação e grande área de iluminação
◇ Diversas cores podem ser personalizadas
◇ O painel difusor é opcional e aumenta a uniformidade da iluminação.
◇ Utiliza tecnologia de soldagem por onda, melhorando a qualidade do produto e facilitando a instalação.

Áreas de aplicação

◇ Longa distância de iluminação
◇ Ampla área iluminada
◇ Inspecione a aparência geral
◇ Iluminação de linha de montagem de alta velocidade

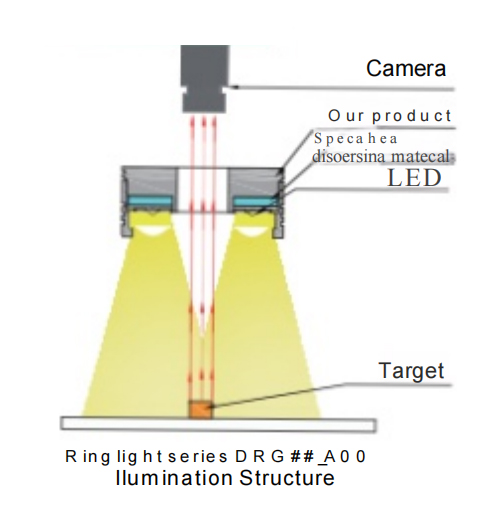

Estrutura de Iluminação

Guia de Seleção

NV	DRG	##	UM##	Vermelho/Verde/Preto/Branco
Nova visão	Luz circular de ângulo baixo	Fora Diâmetro	Emitindo Ângulo	Cor

Índice Técnico

Cor (Comprimento de onda)	Vermelho: 620-630nm	Verde: 525-530nm	Azul: 465-470nm
Cor (Comprimento de onda)	Temperatura de cor branca: 6600-7000K	UV: 365-395nm	IR: 850/940nm
Ambiente operacional	Temperatura: 0 a 50 °C, Umidade: 20% a 85% UR
Vida	Tempo de serviço teórico de 100.000 horas (Depende do ambiente operacional, não é uma garantia).
Controlador compatível	Controlador analógico, Controlador digital, Controlador de corrente constante
Acessório opcional	1. Fonte de luz e adaptador de lente.
	2. Placa de difusão, placa polarizadora. (Transmitância opcional: 60%, 70%, 80%, 90%)
	3. Cabo de extensão: 1m/2m/5m/10m/15m (2 tipos de materiais para o revestimento do fio: PVC rígido; silicone flexível).
Garantia	Garantia de um ano, amostras grátis e suporte técnico (frete por conta do comprador).
Personalização de luzes	Oferecemos serviços de design e desenvolvimento personalizados de acordo com as necessidades individuais de cada cliente, visando alcançar os melhores resultados de imagem.

Download

Parâmetros de iluminação (tensão de 24V)

Ângulo	Modelo	Cor (Vermelho/Verde/Preto/Branco)	Potência (W)		Dimensões					Foto
Ângulo	Modelo	Cor (Vermelho/Verde/Preto/Branco)	Saída	Saída	OD(mm) UM	DI(mm) B	furo de montagem C	Grossura D	Quantidade da fileira	Número
0°	NV-DRG90-A00-		5,3 W	7,6 W	90	34	43	60	1	1
	NV-DRG120-A00-		9,9 W	14,6 W	120	60	43	80	1
	NV-DRG180-A00-		20,3 W	29,3 W	180	120	43	140	1
	NV-DRG240-A00-		28,5 W	37,5 W	240	180	43	210	1
	NV-DRG320-A00-		50,2 W	66,2 W	320	256	41	275	1
	NV-DRG600-A00-		70,3 W	86,3 W	600	540	43	570	1

*Todos os modelos podem ser fabricados com luz R, G, B, W, IR e UV, mas para cores especiais de partículas de LED, entre em contato conosco primeiro para personalização.

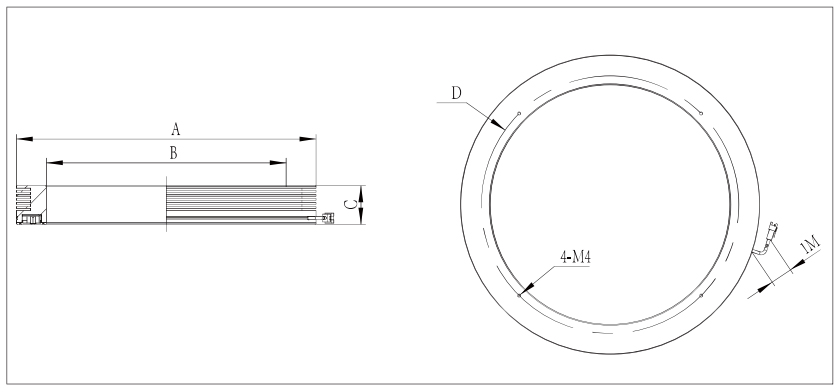

Diagrama de instalação

Aplicações

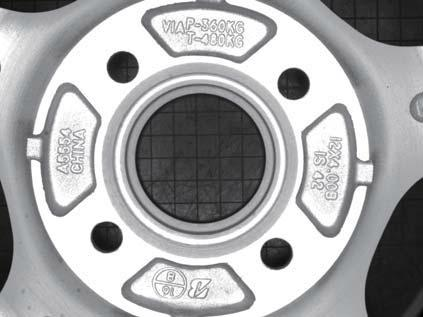

◇ Inspecione o cubo do automóvel
◇ Modelo: NV-DRG320-W
◇ Devido à longa distância de trabalho e à grande área necessária, a fonte de luz não deve ser muito pesada; portanto, a luz circular de alto brilho com grandes partículas de LED atende muito bem a essa necessidade.
