Lentes telecêntricas duplas projetadas para medições industriais de alta precisão.
Por que escolher lentes telecêntricas duplas projetadas para medições industriais de alta precisão?
A Lente de Medição é uma lente telecêntrica dupla projetada para medições industriais de alta precisão. Ao otimizar a estrutura e os parâmetros ópticos, ela atende às necessidades de inspeção dimensional de precisão com um amplo campo de visão, baixas aberrações e múltiplos cenários, sendo especialmente adequada para a medição precisa de objetos de grandes dimensões ou detalhes minúsculos.
Design Óptico Telecêntrico Duplo
O caminho óptico telecêntrico de dupla face do objeto garante telecentricidade
Campo de visão e distância de trabalho extra amplos.
Ampla cobertura do campo de visão:
Ampliação mínima de 0,068X: Campo de visão máximo de até 188×141mm (CCD de 1")
Ampliação máxima de 10X: Campo de visão microscópico de 0,8×0,7mm (CCD de 2/3")
Distância de trabalho (WD) extra longa (55 mm - 400 mm), compatível com ambientes de instalação complexos (por exemplo, integração com braço robótico).
Modelo comutável de dupla ampliação
O design exclusivo permite a troca de dupla ampliação com uma única lente, adaptando-se à inspeção de múltiplos processos (por exemplo, medição total + parcial).
Alta resolução e compatibilidade
MTF >0,3 (até 220 lp/mm), garantindo imagens nítidas.
Compatível com as principais interfaces de câmeras industriais:
CCD de 2/3" (8,4×7,1mm)
CCD de 1" (12,8×9,6mm)
CCD de 1,1" (14×10,3 mm)
Interface padrão de montagem C, adaptável às câmeras industriais convencionais.
Cenários de aplicação
Medição de objetos grandes: Painéis fotovoltaicos, peças automotivas, materiais de construção e outras inspeções de dimensões extragrandes de alta precisão (0,068X-0,16X).

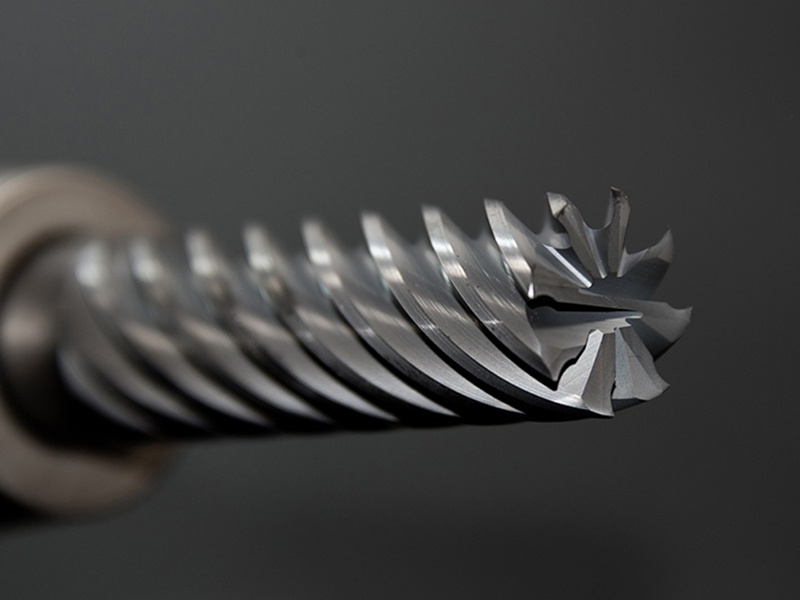

Inspeção microscópica de tamanho: Juntas de solda de chips, peças de precisão (ampliação de 10X).
Inspeção multiescalar: Lentes de dupla ampliação alternam o campo de visão geral e local com um único clique, reduzindo os custos do equipamento.
Linha de produção de alta velocidade: Um design com grande profundidade de campo (por exemplo, 116 mm) tolera flutuações na posição do objeto e melhora a estabilidade da inspeção.
Diferenças em relação às lentes telecêntricas convencionais
| Características | Lente de medição | Lente telecêntrica universal |
|---|---|---|
| Campo de visão | Ultra Wide (até 188 x 141 mm) | Médio (máx. aprox. 53 x 40 mm) |
| Controle de profundidade de campo | Valor F fixo para bloquear a profundidade de campo. | Abertura ajustável para profundidade de campo flexível. |
| Flexibilidade de ampliação | Suporte para comutação física de ampliação dupla | Ampliação fixa única |
| Cenas aplicáveis | Demanda dupla por objetos supergrandes/microdetalhes | Medição de precisão universal |
| Modelo da lente | Mag | WD | DOF mm | Telecentrismo | Distorção óptica | Abertura F/# | MTF>0,3 (lp/mm) | Monte | CCD de 2/3” (8,4*7,1) mm | CCD de 1” (12,8*9,6) mm | CCD de 1,1” (14*10,3) mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DTTL55-100T40-23HR | 10X | 55 | 0,02 | 22 | 35 | C | 0,8*0,7 | QUE | QUE | ||
| DTTL103-0109X10-HR | 0,109X | 103 | 54.1 | 8 | 108 | C | 77*65,1 | 117,4*88,1 | QUE | ||
| DTTL120-0088X23HR | 0,088X | 120 | 45,8 | 6 | 200 | C | 95,4*80,6 | QUE | QUE | ||
| DTTL120-016X20 | 0,16X | 120 | 21,9 | 10 | 180 | C | 52,5*44,3 | 80*60 | 87,5*64,4 | ||
| DTTL120-02X20 | 0,2X | 120 | 22,7 | 5 | 120 | C | 42*35,5 | 64*48 | 70*51,5 | ||
| DTTL180-016X10 | 0,16X | 180 | 20,9 | 7 | 130 | C | 52,5*44,3 | 80*60 | QUE | ||
| DTTL220-012X10-W | 0,12X | 220 | 57,3 | 5 | 160 | C | 70*59,1 | 106,7*80 | QUE | ||
| DTTL240-0088X23 | 0,088X | 240 | 51.1 | 6 | 160 | C | 95,4*80,6 | QUE | QUE | ||
| DTTL280-016X10 | 0,16X | 280 | 20,9 | 5 | 180 | C | 52,5*44,3 | 80*60 | QUE | ||
| DTTL330-0083X10 | 0,083X | 330 | 77,8 | 6 | 150 | C | 101,2*85,5 | 54,2*115,7 | QUE | ||
| DTTL400-0068X10HR | 0,068X | 400 | 116,0 | 4 | 220 | C | 123,5*104,4 | 188*141 | QUE |
| Modelo da lente | Mag | WD | DOF mm | Telecentrismo | Distorção óptica | Abertura F/# | MTF>0,3 (lp/mm) | Monte | CCD de 2/3” (8,4*7,1) mm | CCD de 1” (12,8*9,6) mm | CCD de 1,1” (14*10,3) mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DTTL110-1.5-0.5 | Grande múltiplos | 1,5X | 110 | 0,4 | 13 | 75 | C | 5,6*4,7 | 8,5*6,4 | QUE | ||
| Pequeno múltiplos | 0,5X | 110 | 2.6 | 8 | 100 | C | 16,8*14,2 | φ22 | QUE | |||
| DTTL120-0088-0.3 | Grande múltiplos | 0,3X | 120 | 9,7 | 11 | 72 | C | 28*23,6 | 42,7*32 | 46,7*34,3 | ||
| Pequeno múltiplos | 0,088X | 120 | 45,8 | 4 | 200 | C | 95,4*80,6 | φ100 | QUE | |||
| DTTL120-0088-016 | Grande múltiplos | 0,16X | 120 | 19.3 | 10 | 180 | C | 52,5*44,3 | 80*60 | 87,5*64,4 | ||
| Pequeno múltiplos | 0,088X | 120 | 45,8 | 4 | 200 | C | 95,4*80,6 | φ100 | QUE | |||
| DTTL120-0088-043 | Grande múltiplos | 0,43X | 120 | 5.9 | 13 | 60 | C | 19,5*16,5 | 29,8*22,3 | QUE | ||
| Pequeno múltiplos | 0,088X | 120 | 45,8 | 4 | 200 | C | 95,4*80,6 | φ100 | QUE | |||
| DTTL220-03-03X20 | Grande múltiplos | 0,3X | 220 | 6,8 | 8 | 130 | C | 28*23,6 | 42,7*32 | 46,7*34,3 | ||
| Pequeno múltiplos | 0,3X | 220 | 6,8 | 8 | 130 | C | 28*23,6 | 42,7*32 | 46,7*34,3 | |||
